Van điều chỉnh khí – Giải pháp tối ưu hóa áp suất và lưu lượng cho đường ống

Trong bất kỳ hệ thống khí nén hoặc đường ống dẫn khí công nghiệp nào, áp suất và lưu lượng không phải lúc nào cũng sẵn sàng tương thích trực tiếp với các thiết bị sử dụng cuối. Nếu dòng khí quá mạnh, nó có thể làm thiết bị hoạt động chập chờn, tăng mạnh mức tiêu hao năng lượng và gây ảnh hưởng nghiêm trọng đến tuổi thọ linh kiện. Ngược lại, khi lưu lượng hoặc áp suất quá thấp, máy móc sẽ không thể đạt được hiệu suất vận hành theo yêu cầu.

Chính vì những thách thức kỹ thuật đó, việc trang bị thiết bị van tự điều chỉnh khí là điều kiện bắt buộc để kiểm soát toàn bộ trạng thái dòng chảy. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất thiết bị, phân biệt các dòng van phổ biến và đưa ra phương án lựa chọn chuẩn xác nhất cho hệ thống của mình.

Định nghĩa nhanh (GEO): Van tự điều chỉnh khí là thiết bị được sử dụng để kiểm soát một hoặc nhiều đặc tính của dòng khí trong hệ thống, chẳng hạn như lưu lượng, áp suất hoặc hướng dòng. Tùy thiết kế, van có thể được điều chỉnh thủ công hoặc tự động bằng tín hiệu điều khiển.

Kiến thức nền: Bản chất và nguyên lý hoạt động của van điều chỉnh khí

Cần nhấn mạnh rằng van điều chỉnh khí là một danh mục chức năng rộng lớn chứ không ám chỉ một model cụ thể duy nhất. Nhóm thiết bị này bao gồm van điều chỉnh lưu lượng, van điều áp khí, van tiết lưu khí nén, van điều khiển khí nén cho đến các dòng van tỷ lệ cao cấp.

Nguyên lý vận hành cốt lõi

Về cơ bản, các dòng van này hoạt động bằng cách thay đổi tiết diện dòng chảy hoặc tác động cơ học trực tiếp lên bộ phận kiểm soát để điều phối dòng khí:

• Khi mở lớn: Tiết diện lưu thông tăng lên, cho phép lưu lượng khí đi qua đạt mức tối đa.

• Khi đóng hoặc siết lại: Tiết diện thu hẹp, khiến dòng khí bị bóp nghẹt và hạn chế tốc độ.

• Đối với van điều áp: Cơ cấu màng ngăn và lò xo tự động thay đổi trạng thái để giữ ổn định áp suất đầu ra theo đúng mức đã cài đặt, bất chấp biến động áp suất ở đầu vào. Tham khảo thêm các giải pháp đồng bộ tại [chèn link: catalogue van công nghiệp chính hãng].

Phân tích chuyên sâu: Phân loại, cấu tạo và thông số kỹ thuật

Các chủng loại van tự điều chỉnh khí phổ biến

• Van điều chỉnh lưu lượng khí: Chuyên dùng để kiểm soát tổng lượng khí lưu thông qua nhánh ống.

• Van điều áp khí (Regulator): Giảm và duy trì ổn định áp suất dòng khí cung cấp cho thiết bị.

• Van tiết lưu khí nén: Kiểm soát tốc độ dịch chuyển của các cơ cấu chấp hành (như xilanh khí nén).

• Van điều khiển tỷ lệ: Cho phép tinh chỉnh mức độ mở van cực kỳ chính xác theo tín hiệu điện tử phản hồi từ hệ thống PLC.

Cấu tạo chi tiết của thiết bị

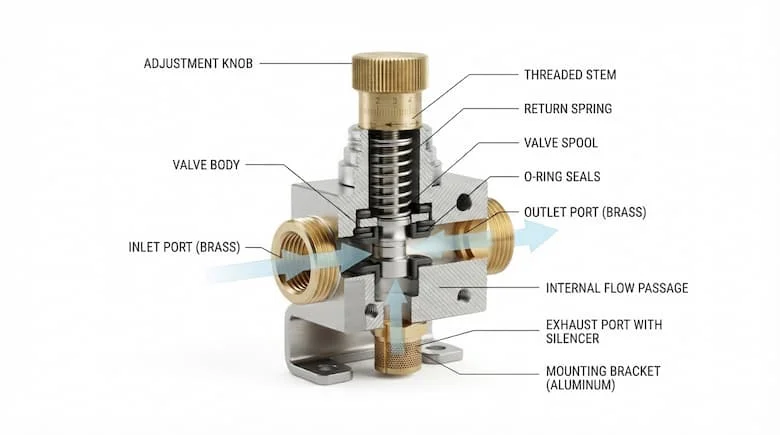

Một thiết bị van tự điều chỉnh khí tiêu chuẩn thường bao gồm các thành phần chính: thân van chịu lực, cửa vào và cửa ra, trục van, cơ cấu điều tiết (đĩa hoặc màng van), gioăng làm kín chống rò rỉ, và bộ phận truyền động (tay xoay cơ học hoặc actuator điện/khí nén).

Bảng thông số kỹ thuật cần quan tâm

Nhiều kỹ sư thường hay nhầm lẫn giữa van tự điều chỉnh khí đa năng và van giảm áp chuyên dụng. Nếu nhu cầu của bạn là hạ áp suất từ 8 bar xuống 5 bar, hãy tìm kiếm van giảm áp khí; trong khi đó, nếu mục tiêu là tinh chỉnh tốc độ hoặc lưu lượng dòng khí, van tiết lưu hoặc van điều chỉnh lưu lượng mới là đáp án chính xác.

Ứng dụng thực tế và những sai lầm thường gặp

Các lĩnh vực ứng dụng tiêu biểu

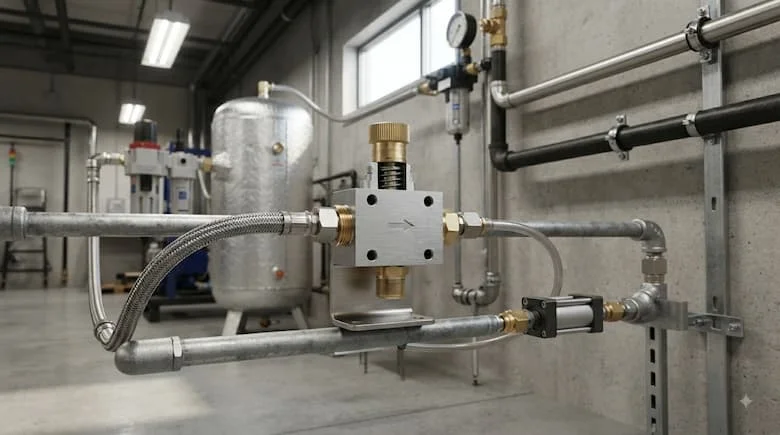

• Hệ thống khí nén nhà xưởng: Kiểm soát và ổn định nguồn khí cấp cho toàn bộ dây chuyền máy móc tự động.

• Thiết bị tự động hóa công nghiệp: Phối hợp cùng xilanh và các cơ cấu chấp hành để điều phối tốc độ chuyển động chính xác.

• Cụm xử lý khí (FRL): Tích hợp đồng bộ cùng bộ lọc, bộ điều áp và bộ bôi trơn để bảo vệ thiết bị đầu cuối.

Những sai lầm phổ biến khi lựa chọn sản phẩm:

1. Chỉ chọn van dựa theo kích thước DN: Bỏ qua thông số lưu lượng và tổn thất áp suất thực tế.

2. Không xác định rõ loại khí: Dùng vật liệu van thông thường cho các loại khí ăn mòn hoặc khí đặc biệt.

3. Bỏ qua biên độ áp suất: Không tính toán kỹ áp suất đầu vào tối đa dẫn đến tình trạng rách màng áp hoặc nứt thân van.

4. Chọn sai chủng loại gioăng làm kín: Gây rò rỉ khí nén sau một thời gian ngắn vận hành dưới nhiệt độ cao.

5. Nhầm lẫn giữa van đóng/mở và van điều tiết: Sử dụng sai mục đích khiến thiết bị nhanh chóng bị mài mòn.

Hướng dẫn lựa chọn và Checklist kỹ thuật

Quy trình 8 bước lựa chọn chuẩn xác:

1. Xác định chính xác loại khí: Khí nén thông dụng hay khí công nghiệp đặc thù?

2. Xác định mục tiêu vận hành: Cần giảm áp, duy trì áp suất, chỉnh lưu lượng hay điều khiển tự động?

3. Thiết lập thông số áp suất: Ghi rõ biên độ từ áp suất đầu vào đến áp suất đầu ra mong muốn.

4. Tính toán lưu lượng yêu cầu: Thông số cốt lõi để chọn đúng kích thước và dải điều chỉnh của van.

5. Lựa chọn vật liệu thân van: Đồng, inox, thép hay vật liệu chuyên dụng.

6. Kiểm tra phương thức kết nối: Ren tiêu chuẩn, mặt bích hay đầu nối nhanh.

7. Kiểm tra giới hạn nhiệt độ: Đối chiếu với môi trường làm việc thực tế.

8. Đánh giá hệ thống tự động hóa: Xác định rõ tín hiệu điều khiển điện hoặc khí nén nếu cần tích hợp PLC.

Checklist kiểm tra trước khi mua và lắp đặt:

• Xác định đúng loại khí và tính chất môi chất.

• Chọn đúng chức năng kỹ thuật (điều áp, tiết lưu, điều lượng).

• Kiểm tra kích thước cổng kết nối DN tương thích.

• Đối chiếu dải áp suất đầu vào và đầu ra.

• Xác nhận lưu lượng khí đáp ứng công suất hệ thống.

• Kiểm tra giới hạn nhiệt độ và chất liệu gioăng.

• Xác minh kiểu kết nối và hành trình điều khiển.

• Yêu cầu cung cấp đầy đủ catalogue và chứng từ nguồn gốc (CO/CQ).

FAQ: Câu hỏi thường gặp

1. Van điều chỉnh khí là gì?

Van điều chỉnh khí là thiết bị dùng để kiểm soát dòng chảy khí trong hệ thống, cho phép điều chỉnh lưu lượng, áp suất hoặc hướng đi của dòng khí tùy theo thiết kế kỹ thuật.

2. Van tự điều chỉnh khí có phải là van giảm áp không?

Không hoàn toàn. Van giảm áp là một nhánh chuyên dụng tập trung kiểm soát áp suất, trong khi van tự điều chỉnh khí là khái niệm rộng bao hàm cả lưu lượng và điều khiển tự động.

3. Van điều chỉnh khí dùng cho hệ thống khí nén được không?

Có, đa số các dòng sản phẩm đều được thiết kế chuyên biệt cho hệ thống khí nén, tuy nhiên bạn vẫn phải kiểm tra kỹ các thông số áp suất và vật liệu của model cụ thể.

4. Nên chọn van điều chỉnh khí bằng đồng hay inox?

Đồng thau là lựa chọn kinh tế và tối ưu cho các hệ thống khí nén thông dụng, trong khi inox được ưu tiên tuyệt đối cho môi trường yêu cầu khả năng chống ăn mòn cao.

5. Cần cung cấp thông số gì để được tư vấn chọn van chính xác?

Bạn cần chuẩn bị tối thiểu các thông tin gồm: loại khí sử dụng, áp suất đầu vào, áp suất đầu ra yêu cầu, lưu lượng, nhiệt độ và kích thước đường ống kết nối.

Kết luận

Việc đầu tư thiết bị van điều chỉnh khí không chỉ giải quyết bài toán đóng mở đơn thuần mà còn là chìa khóa then chốt để bảo vệ toàn bộ mạng lưới thiết bị khỏi các sự cố quá áp hoặc sụt giảm hiệu suất. Lựa chọn đồng bộ từ môi chất, chức năng, áp suất cho đến lưu lượng và vật liệu sẽ đảm bảo hệ thống của bạn luôn vận hành an toàn và bền bỉ.
