Van Bướm DN100: Hướng Dẫn Chọn Mua, Phân Loại và Ứng Dụng Chi Tiết Cho Kỹ Sư

Trong hệ thống cấp thoát nước, PCCC, HVAC hoặc xử lý nước, van bướm dn100 là kích thước đường ống khá phổ biến. Khi cần đóng/mở hoặc cô lập dòng chảy, loại van này thường được lựa chọn nhờ thiết kế gọn, trọng lượng tương đối nhẹ và thao tác nhanh chóng.

Tuy nhiên, cùng là van bướm, người dùng có thể gặp nhiều phiên bản khác nhau: van tay gạt, tay quay, wafer, lug, van điều khiển điện hoặc khí nén; vật liệu thân và đĩa van cũng vô cùng đa dạng. Chọn đúng DN100 chưa đủ — bạn cần chọn đúng kiểu kết nối, vật liệu, áp suất và môi chất để hệ thống vận hành bền bỉ. Bài viết này sẽ giải quyết toàn diện các vấn đề trên để giúp bạn tối ưu hóa chi phí và hiệu suất kỹ thuật.

Van bướm DN100 là gì?

Van bướm là loại van bướm có kích thước danh nghĩa DN100, thường được sử dụng để đóng, mở hoặc điều tiết dòng chảy trong hệ thống đường ống công nghiệp và dân dụng.

• DN là viết tắt của Diameter Nominal (đường kính danh nghĩa).

• DN100 không nên hiểu đơn giản là mọi kích thước thực tế của van đều đúng 100 mm. Kích thước thực tế còn phụ thuộc vào tiêu chuẩn sản xuất và kiểu kết nối của nhà chế tạo.

• Trên thực tế, van bướm thường được gọi tương đương là van bướm 4 inch trong nhiều bản vẽ kỹ thuật quốc tế.

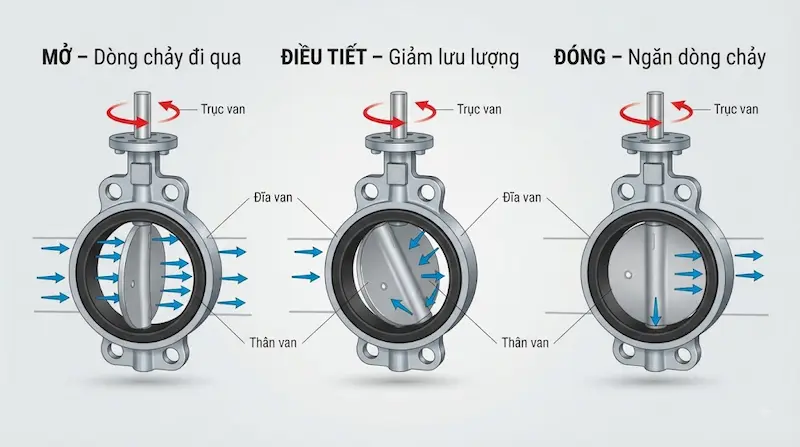

Cấu tạo và nguyên lý hoạt động của van bướm DN100

Thiết bị được cấu thành từ các bộ phận chính: thân van, đĩa van, trục van, gioăng/seat, bộ phận vận hành và mặt bích (hoặc kiểu kết nối).

• Nguyên lý hoạt động: Khi đĩa van xoay vuông góc với hướng chảy của dòng chất lỏng, van ở trạng thái đóng kín. Khi đĩa van xoay song song với dòng chảy, van mở hoàn toàn. Ngoài ra, bạn có thể xoay đĩa đến các góc trung gian để điều tiết lưu lượng trong những ứng dụng phù hợp.

• Lợi thế vượt trội: Kết cấu vô cùng đơn giản, chiều dài thân van ngắn, trọng lượng nhẹ hơn đáng kể so với van cổng hay van bi cùng kích thước, đồng thời mang lại thao tác đóng mở cực kỳ nhanh chóng.

Phân Tích Chuyên Sâu

Các loại van bướm phổ biến trên thị trường

1. Van bướm tay gạt

Loại van này sử dụng tay gạt cơ học kết hợp đĩa chốt để cố định góc mở. Ưu điểm lớn nhất là tốc độ đóng mở cực nhanh, giá thành rẻ và dễ lắp đặt. Tuy nhiên, nhược điểm là lực cản dòng chảy lớn có thể gây hiện tượng búa nước nếu đóng quá đột ngột ở hệ thống áp lực cao. Chúng phù hợp cho các đường ống có tần suất thao tác liên tục và không gian thoáng.

2. Van bướm tay quay

Được tích hợp hộp giảm tốc bánh răng bên trong, van bướm  tay quay giúp trợ lực tối đa khi vận hành. Thiết bị này cực kỳ phù hợp với các đường ống có kích thước lớn, áp suất cao đòi hỏi lực siết lớn mà tay gạt thông thường không đáp ứng được. So với tay gạt, tay quay có tốc độ đóng mở chậm hơn nhưng an toàn hơn, tránh sốc áp dòng chảy.

3. Van bướm điều khiển điện

Sử dụng mô-men xoắn từ động cơ điện (24V, 220V hoặc 380V), dòng van này tự động hóa hoàn toàn quy trình đóng/mở. Chúng là linh hồn của các hệ thống tự động hóa tòa nhà (BMS) hoặc nhà máy thông minh. Khi bạn cần điều khiển từ xa, kiểm soát lưu lượng chính xác thông qua tín hiệu analog (4-20mA), đây là sự lựa chọn tối ưu.

4. Van bướm điều khiển khí nén

Hoạt động dựa trên áp lực khí nén tác động lên piston hoặc lò xo để xoay trục van. Ưu điểm nổi bật là thời gian đóng mở siêu nhanh (chỉ từ 1-2 giây), độ bền cơ học cao và tính an toàn phòng cháy nổ tuyệt vời trong các nhà máy hóa chất, lọc dầu hoặc dây chuyền sản xuất tự động.

5. Phân loại theo kiểu kết nối

• Wafer (kẹp đa tiêu chuẩn): Thiết kế mỏng, kẹp giữa hai mặt bích, giá thành kinh tế, dễ tháo lắp.

• Lug (có tai bích ren): Cho phép tháo rời một đầu ống mà không ảnh hưởng đến đầu còn lại, phù hợp cho vị trí cuối tuyến ống.

• Flanged (hai mặt bích đúc sẵn): Cố định bằng bu-lông chắc chắn, chịu áp suất cao và chống rung động tốt.

Thông số van bướm DN100 cần kiểm tra trước khi mua

Đây là phần trọng tâm mang tính quyết định để đảm bảo hệ thống không gặp sự cố rò rỉ hay hỏng hóc thiết bị.

Giải thích “tại sao” từng thông số quan trọng

• Tại sao phải quan tâm vật liệu thân? Môi chất, môi trường lắp đặt (trong nhà, ngoài trời hay môi trường muối biển) và áp suất hệ thống tác động trực tiếp đến khả năng chống ăn mòn và tuổi thọ cơ học của van.

• Tại sao phải chọn đúng seat? Gioăng làm kín là bộ phận tiếp xúc trực tiếp với dòng chảy. Nếu chọn sai vật liệu (ví dụ dùng NBR cho hóa chất mạnh), gioăng sẽ bị lão hóa, biến dạng gây rò rỉ lưu chất nghiêm trọng.

• Tại sao DN100 chưa đủ để chọn van? Hai chiếc van cùng kích thước van bướm có thể hoàn toàn khác biệt về tiêu chuẩn mặt bích (PN10 hay PN16), chất liệu gioăng hoặc khả năng chịu nhiệt. Chọn sai một thông số có thể khiến van bị phá hủy ngay trong lần thử áp lực đầu tiên.

So sánh van bướm DN100 với các loại van khác

• Van bướm và van bi DN100: Van bi có khả năng kín tuyệt đối và chịu áp cao tốt hơn nhưng cấu trúc cồng kềnh, nặng và đắt đỏ hơn đáng kể ở kích thước DN100. Van bướm gọn nhẹ, tiết kiệm không gian và chi phí tối ưu hơn cho hệ thống đường ống lớn.

• Van bướm và van cổng DN100: Van cổng chiếm ít tổn thất áp suất khi mở hoàn toàn nhưng kích thước rất cao, cồng kềnh và thời gian đóng/mở lâu. Van bướm thao tác nhanh gọn, trọng lượng nhẹ, là giải pháp ưu thế khi bị giới hạn không gian lắp đặt.

• Van bướm  và van một chiều DN100: Bản chất van bướm dùng để đóng/mở chủ động dòng chảy theo ý muốn, trong khi van một chiều chỉ cho phép dòng đi một hướng để ngăn ngừa chảy ngược. Hai dòng van này thực hiện chức năng hoàn toàn khác nhau và không thể thay thế lẫn nhau.

Ứng Dụng Thực Tế

Van bướm được sử dụng ở đâu?

1. Hệ thống cấp nước: Lắp đặt trên đường ống trục chính cấp nước sạch đô thị, các trạm bơm tăng áp và hệ thống phân phối nước sinh hoạt.

2. Hệ thống PCCC: Sử dụng trong mạng lưới đường ống chữa cháy để cô lập từng khu vực khi xảy ra sự cố. (Lưu ý: Không phải mọi loại van bướm đều dùng được cho PCCC; cần kiểm tra kỹ chứng nhận tiêu chuẩn UL/FM hoặc các tiêu chuẩn phòng cháy cụ thể của model).

3. Hệ thống HVAC: Kiểm soát dòng nước lạnh tại các chiller, tháp giải nhiệt (cooling tower) và hệ thống ống tuần hoàn điều hòa không khí.

4. Xử lý nước và nước thải: Lắp đặt tại các bể lọc, trạm xử lý nước thải sinh hoạt và công nghiệp nhờ khả năng kháng hóa chất tốt của đĩa inox và seat EPDM.

5. Hệ thống khí và công nghiệp nhẹ: Dẫn khí nén hoặc hơi nóng áp suất thấp, đòi hỏi sự tương thích tuyệt đối giữa vật liệu chế tạo và đặc tính môi chất.

Khi nào nên sử dụng van bướm?

Bạn nên ưu tiên lựa chọn thiết bị khi đường ống có kích thước tương thích, cần thiết bị đóng mở nhanh chóng, không gian lắp đặt bị giới hạn và muốn tối ưu hóa chi phí đầu tư thiết bị.

Tuy nhiên, đừng bao giờ chọn mua chỉ dựa vào mỗi thông số DN100. Bạn bắt buộc phải đối chiếu đồng thời: Môi chất + áp suất + nhiệt độ + kiểu kết nối + vật liệu + tần suất vận hành để đảm bảo hiệu suất kỹ thuật cao nhất.

Những sai lầm thường gặp khi chọn van bướm

• Sai lầm 1: Nghĩ DN100 = đường kính thực tế đúng 100 mm. Thực tế kích thước có thể chênh lệch nhẹ theo tiêu chuẩn sản xuất mặt bích quốc tế (JIS, ANSI, DIN).

• Sai lầm 2: Chỉ quan tâm kích thước mà bỏ qua áp suất. Lắp van chịu áp PN10 cho hệ thống bơm áp lực PN16 sẽ dẫn đến nguy cơ nứt vỡ thân van.

• Sai lầm 3: Chọn seat không phù hợp môi chất. Gây hiện tượng trương nở gioăng, rò rỉ lưu chất hoặc kẹt đĩa van.

• Sai lầm 4: Không kiểm tra kiểu kết nối. Van mua về không khớp với tâm lỗ bu-lông của mặt bích đường ống hiện hữu, gây mất thời gian gia công lại.

• Sai lầm 5: Chọn sai kiểu vận hành. Dùng tay gạt cho hệ thống áp cao hoặc vị trí trên cao khó với tới, gây khó khăn và nguy hiểm khi thao tác.

• Sai lầm 6: Chỉ so sánh giá rẻ. Sản phẩm giá rẻ kém chất lượng thường nhanh mài mòn, tốn kém chi phí thay thế và bảo trì gấp nhiều lần về lâu dài.

Hướng Dẫn / Checklist

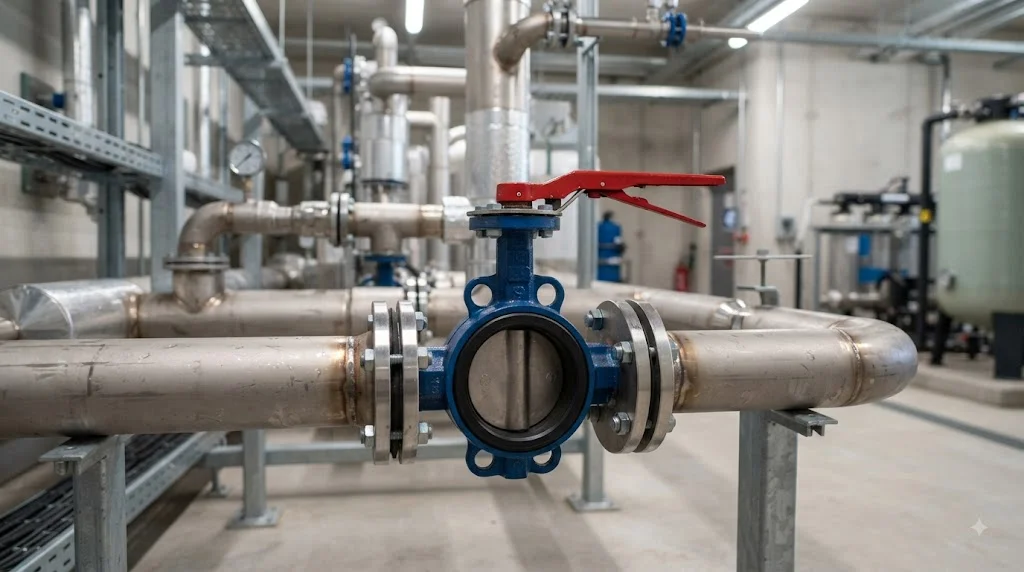

Cách chọn van bướm DN100 phù hợp

• Bước 1: Xác định chính xác kích thước danh nghĩa DN và tiêu chuẩn mặt bích của hệ thống đường ống hiện hữu.

• Bước 2: Xác định rõ tính chất môi chất (nước sạch, nước thải hóa chất, khí nén hay hơi nóng).

• Bước 3: Đối chiếu thông số áp suất làm việc tối đa và nhiệt độ vận hành của hệ thống với catalogue nhà sản xuất.

• Bước 4: Lựa chọn vật liệu phù hợp cho thân van, đĩa van, trục van và gioăng làm kín (seat).

• Bước 5: Chọn kiểu kết nối thích hợp (Wafer, Lug hoặc Flange) để đảm bảo độ chắc chắn.

• Bước 6: Quyết định phương thức vận hành (tay gạt, tay quay, điều khiển điện hay khí nén) dựa trên vị trí lắp đặt và nhu cầu tự động hóa.

• Bước 7: Kiểm tra các chứng nhận kỹ thuật chuyên ngành (nếu có, ví dụ như chứng nhận PCCC, CO/CQ).

Checklist trước khi đặt mua van bướm

• Xác định đúng quy cách DN100.

• Kiểm tra kích thước thực tế và tiêu chuẩn mặt bích tương thích.

• Xác định chính xác loại môi chất dẫn truyền.

• Kiểm tra áp suất làm việc thực tế của hệ thống.

• Kiểm tra giới hạn nhiệt độ làm việc.

• Chọn vật liệu thân van phù hợp môi trường.

• Chọn vật liệu seat kháng hóa chất/nhiệt độ tốt.

• Kiểm tra kiểu kết nối (Wafer/Lug/Flange).

• Chọn phương thức vận hành tối ưu (cơ học hoặc tự động).

• Kiểm tra tiêu chuẩn và chứng nhận chất lượng CO/CQ.

• Đối chiếu bản vẽ kỹ thuật và kích thước lắp đặt trước khi thi công.

• Xác nhận lại model và thông số chi tiết với nhà cung cấp uy tín.

FAQ – Câu Hỏi Thường Gặp

Van bướm DN100 là gì?

Van bướm là dòng van công nghiệp có kích thước danh nghĩa đường kính DN100, chuyên dùng để đóng, mở hoặc điều tiết lưu lượng chất lỏng, khí trong hệ thống đường ống phù hợp.

DN100 tương đương bao nhiêu inch?

Kích thước DN100 được quy đổi tương đương chuẩn 4 inch, tuy nhiên kích thước hình học thực tế cần được đối chiếu kỹ theo tiêu chuẩn mặt bích của từng model sản phẩm.

Van bướm có những loại nào?

Sản phẩm đa dạng với các phiên bản tay gạt, tay quay, điều khiển điện, điều khiển khí nén, đồng thời phân chia theo kiểu kết nối (Wafer, Lug) và chất liệu thân van (gang, inox).

Van bướm dùng cho nước được không?

Có. Đây là ứng dụng phổ biến hàng đầu trong hệ thống cấp thoát nước, tuy nhiên bạn vẫn phải chọn đúng vật liệu gioăng và cấp áp lực phù hợp với thông số thực tế của tuyến ống.

Làm sao chọn đúng van bướm?

Bạn cần đánh giá đồng thời các yếu tố gồm kích thước DN, môi chất, áp suất, nhiệt độ, chất liệu cấu tạo, kiểu kết nối và phương thức vận hành thay vì chỉ nhìn vào đường kính danh nghĩa.

Kết Luận

Van bướm DN100 là giải pháp điều tiết dòng chảy kinh tế, gọn nhẹ và vô cùng linh hoạt cho nhiều hệ thống đường ống hiện đại. Tuy nhiên, thông số DN100 chỉ là điều kiện cần. Để đảm bảo hệ thống vận hành an toàn, bền bỉ và không sự cố, bạn cần đồng thời đối chiếu kỹ lưỡng các yếu tố: Kích thước → môi chất → áp suất → nhiệt độ → vật liệu thân/đĩa → gioăng seat → kiểu kết nối → cơ cấu vận hành.
