Hướng Dẫn Phân Loại Và Lựa Chọn Các Loại Van Bướm Chuẩn Kỹ Sư Công Nghiệp

Trong hệ thống cấp nước, PCCC, HVAC, xử lý nước hay sản xuất công nghiệp, van bướm được sử dụng khá phổ biến để đóng, mở và trong một số trường hợp điều tiết dòng chảy.

Tuy nhiên, khi tìm mua, người dùng có thể gặp rất nhiều tên gọi khác nhau như các loại van bướm tay gạt, tay quay, điều khiển điện, khí nén, wafer, lug, mặt bích, inox hay van bướm gang. Điều này dễ dẫn đến câu hỏi lớn: đâu là điểm khác nhau và nên chọn loại nào cho phù hợp? Bài viết này sẽ phân loại chi tiết theo từng tiêu chí kỹ thuật và giải thích chính xác trường hợp sử dụng tối ưu cho bạn.

Kiến Thức Nền

Van bướm là gì?

Van bướm là loại van sử dụng một đĩa van dạng tròn được gắn trên trục để xoay quanh trục đó, từ đó thực hiện chức năng đóng, mở hoặc kiểm soát dòng chảy trong đường ống.

Cấu tạo cơ bản của thiết bị bao gồm thân van, đĩa van, trục van, seat/gioăng làm kín và bộ phận truyền động. Nhờ kết cấu đồng bộ này, van đảm bảo khả năng vận hành ổn định trong nhiều môi trường khác nhau.

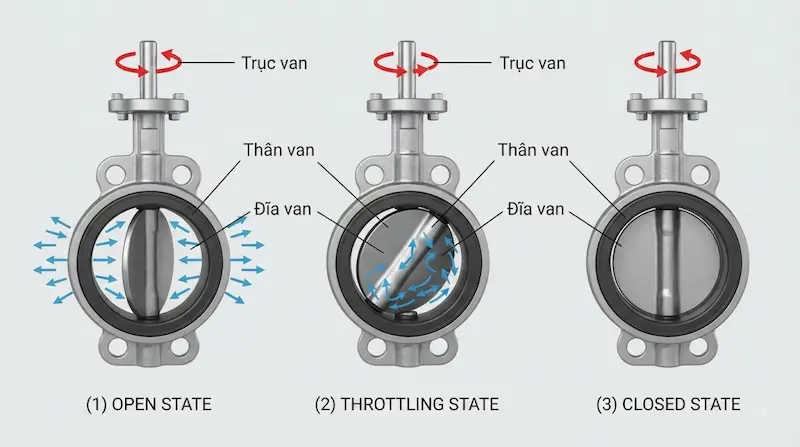

Nguyên lý hoạt động của van bướm

Nguyên lý hoạt động của van được chia thành 3 trạng thái chính dựa trên góc xoay của đĩa van:

• Van mở: Đĩa van xoay gần song song với dòng chảy, cho phép dòng môi chất đi qua dễ dàng với mức tổn thất áp suất thấp.

• Van đóng: Đĩa van xoay gần vuông góc với dòng chảy, tạo ra độ kín tuyệt đối để chặn đứng hoàn toàn dòng chất lỏng hoặc khí.

• Van điều tiết: Đĩa van nằm ở các góc xoay trung gian để thay đổi tiết diện dòng chảy theo nhu cầu thực tế của hệ thống.

Thiết kế đĩa xoay quanh trục kết hợp với vai trò làm kín của seat giúp van bướm có kết cấu tương đối gọn, trọng lượng nhẹ và thao tác nhanh, đặc biệt phù hợp với nhiều hệ thống đường ống có kích thước lớn.

Phân Tích Chuyên Sâu

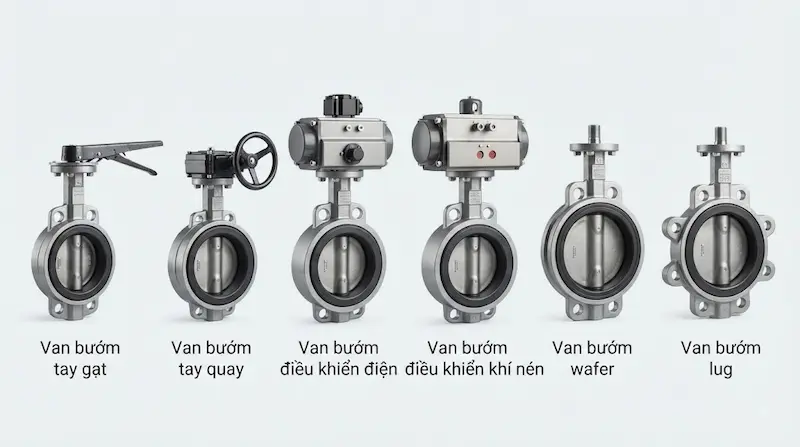

Các loại van bướm phân loại theo phương thức vận hành

1. Van bướm tay gạt

Loại van này vận hành thủ công thông qua tay gạt cơ học kết hợp đĩa chốt hãm. Ưu điểm nổi bật là thao tác cực nhanh, kết cấu đơn giản và chi phí đầu tư thấp. Tuy nhiên, van chỉ phù hợp với các đường ống kích thước nhỏ và vừa do lực cản dòng chảy lớn khi đóng mở đột ngột.

2. Van bướm tay quay

Sử dụng hộp số và bộ truyền bánh răng để tạo ra lợi thế cơ học khi vận hành. Thiết bị này giúp người dùng dễ dàng đóng mở các loại van kích thước lớn hoặc những vị trí có áp lực cao đòi hỏi lực siết lớn mà tay gạt không thể đáp ứng.

3. Van bướm điều khiển điện

Sự kết hợp giữa thân van và bộ truyền động điện tự động hóa quy trình vận hành. Thiết bị này có thể dễ dàng tích hợp vào hệ thống điều khiển trung tâm (BMS), phù hợp cho các nhà máy thông minh đòi hỏi điều khiển từ xa với độ chính xác cao.

4. Van bướm điều khiển khí nén

Hoạt động nhờ áp lực khí nén tác động lên actuator để đóng mở van cực kỳ nhanh chóng. Dòng sản phẩm này là lựa chọn tiêu chuẩn cho các dây chuyền sản xuất tự động hóa công nghiệp nhờ độ bền cao và tính an toàn tuyệt đối.

Các loại van bướm phân loại theo kiểu kết nối

• Van bướm wafer: Thiết kế mỏng, dạng kẹp giữa hai mặt bích của đường ống. Kiểu kết nối này vô cùng gọn nhẹ, tiết kiệm không gian và chi phí, nhưng cần kiểm tra kỹ khả năng tương thích tiêu chuẩn mặt bích.

• Van bướm lug: Trên thân van được gia công các tai hoặc bệ ren có lỗ bắt bu-lông. Cấu hình này cho phép tháo rời một đầu ống mà không làm ảnh hưởng đến áp lực hay cấu trúc của đầu ống còn lại.

• Van bướm mặt bích: Hai đầu van được đúc liền các mặt bích đạt tiêu chuẩn kỹ thuật quốc tế, kết nối trực tiếp với đường ống bằng bu-lông để chịu áp lực cao và chống rung động tốt.

Việc nắm rõ kiểu kết nối đóng vai trò sống còn vì cùng một kích thước DN nhưng nếu kiểu kết nối không khớp, van sẽ không thể lắp đặt chính xác vào hệ thống.

Các loại van bướm phân loại theo vật liệu

• Van bướm gang: Chi phí hợp lý, độ bền cơ học cao, được sử dụng cực kỳ phổ biến trong các hệ thống cấp nước sạch thông thường.

• Van bướm inox: Khả năng chống ăn mòn và kháng hóa chất vượt trội, phù hợp cho môi trường khắc nghiệt dù chi phí đầu tư cao hơn gang.

• Van bướm thép: Chịu được áp suất và nhiệt độ làm việc ở giới hạn cao hơn, chuyên dùng trong các hệ thống công nghiệp nặng.

• Van bướm nhựa (PVC, UPVC, CPVC): Trọng lượng rất nhẹ, kháng hóa chất tuyệt vời nhưng cần lưu ý giới hạn về nhiệt độ và áp suất vận hành.

Không thể kết luận đơn giản rằng "inox luôn tốt hơn gang". Vật liệu tối ưu luôn phải phụ thuộc vào sự kết hợp giữa môi chất, nhiệt độ, áp suất môi trường và ngân sách đầu tư của dự án.

Các loại van bướm phân loại theo vật liệu làm kín (Seat)

Các loại seat phổ biến gồm EPDM, NBR, PTFE (Teflon) và một số vật liệu chuyên dụng khác. Seat là bộ phận tiếp xúc trực tiếp với lưu chất để tạo độ kín khít; do đó, lựa chọn sai vật liệu seat sẽ trực tiếp làm giảm độ kín, rút ngắn tuổi thọ van, gây rò rỉ hoặc mất khả năng chịu nhiệt và hóa chất của toàn hệ thống.

So sánh các loại van bướm: Nên chọn loại nào?

Không có một loại van bướm nào là tốt nhất cho mọi trường hợp. Việc lựa chọn thiết bị hoàn toàn phụ thuộc vào điều kiện thực tế của hệ thống đường ống và yêu cầu kỹ thuật cụ thể.

Ứng Dụng Thực Tế

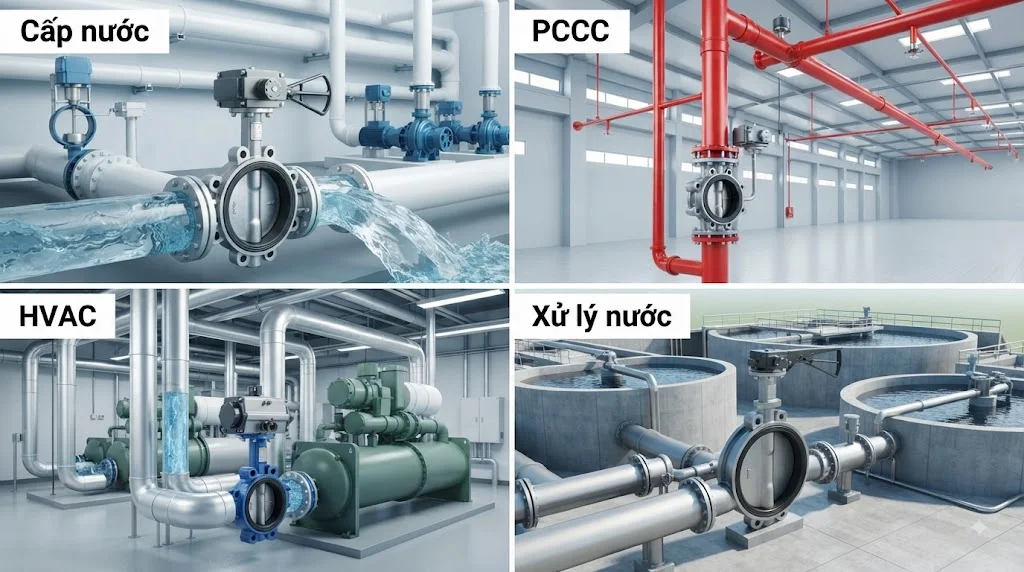

Các loại van bướm được sử dụng ở đâu?

• Hệ thống cấp nước: Lắp đặt tại các nhà máy nước sạch, trạm bơm tăng áp và mạng lưới đường ống phân phối nước đô thị.

• Hệ thống PCCC: Sử dụng để cô lập các nhánh đường ống phòng cháy chữa cháy khi xảy ra sự cố. (Lưu ý: Phải kiểm tra các tiêu chuẩn kiểm định chuyên ngành đối với thiết bị dùng cho PCCC).

• Hệ thống HVAC: Kiểm soát dòng chảy nước lạnh tại các hệ thống chiller, tháp giải nhiệt (cooling tower) và đường ống tuần hoàn.

• Xử lý nước và nước thải: Vận hành ổn định trong các bể lọc, trạm xử lý nước thải sinh hoạt và công nghiệp nhờ khả năng chống ăn mòn tốt.

• Công nghiệp sản xuất: Lắp đặt trong các đường ống dẫn khí, hóa chất nhẹ và quy trình vận hành công nghiệp phù hợp với thông số kỹ thuật của van.

Khi nào nên dùng từng loại van bướm?

Việc định hướng lựa chọn thiết bị dựa trên nhu cầu thực tế giúp tối ưu hóa hiệu suất kỹ thuật:

• Cần thao tác thủ công nhanh chóng → Chọn van bướm tay gạt.

• Đường ống kích thước lớn, cần trợ lực giảm sức người → Chọn van bướm tay quay.

• Cần giám sát và điều khiển từ xa trong hệ thống tự động → Chọn van bướm điều khiển điện.

• Cần chu kỳ đóng mở tự động với tốc độ cao → Chọn van bướm điều khiển khí nén.

• Cần thiết kế gọn nhẹ kẹp giữa hai mặt bích → Cân nhắc van bướm wafer.

Những sai lầm thường gặp khi chọn van bướm

• Sai lầm 1: Chỉ nhìn vào kích thước DN mà bỏ qua các thông số kỹ thuật quan trọng khác.

• Sai lầm 2: Chọn van theo giá rẻ nhất dẫn đến mua phải vật liệu kém chất lượng hoặc sai cấp áp suất.

• Sai lầm 3: Không kiểm tra môi chất, lầm tưởng van dùng cho nước sạch có thể dùng an toàn cho mọi loại hóa chất ăn mòn.

• Sai lầm 4: Bỏ qua giới hạn nhiệt độ, khiến gioăng làm kín bị biến dạng và phá hủy cấu trúc van.

• Sai lầm 5: Chọn sai kiểu kết nối, khiến van không tương thích với mặt bích sẵn có của hệ thống đường ống.

• Sai lầm 6: Chọn actuator không phù hợp, dẫn đến tình trạng thiếu mô-men xoắn để đóng mở van dưới áp lực cao.

Hướng Dẫn / Checklist

Cách chọn đúng loại van bướm cho hệ thống

• Bước 1: Xác định chính xác kích thước danh nghĩa đường ống (DN).

• Bước 2: Xác định rõ đặc tính môi chất truyền dẫn (nước, nước thải, hóa chất, khí...).

• Bước 3: Xác định áp suất làm việc tối đa của hệ thống.

• Bước 4: Xác định biên độ nhiệt độ vận hành thực tế.

• Bước 5: Lựa chọn vật liệu chế tạo thân van phù hợp.

• Bước 6: Chọn vật liệu seat (gioăng làm kín) tương thích với hóa chất và nhiệt độ.

• Bước 7: Lựa chọn kiểu kết nối tối ưu (Wafer, Lug hoặc Flanged).

• Bước 8: Quyết định phương thức vận hành (tay gạt, tay quay, điện hoặc khí nén).

• Bước 9: Kiểm tra các tiêu chuẩn chất lượng và chứng nhận kỹ thuật chuyên ngành.

• Bước 10: Đối chiếu chi tiết thông số qua datasheet trước khi chính thức đặt hàng.

Checklist trước khi mua van bướm

• Đúng kích thước DN yêu cầu.

• Phù hợp hoàn toàn với môi chất thực tế.

• Đáp ứng đúng giới hạn áp suất làm việc.

• Đáp ứng biên độ nhiệt độ của hệ thống.

• Đúng vật liệu thân van thiết kế.

• Đúng vật liệu seat chống ăn mòn.

• Đúng kiểu kết nối mặt bích (Wafer/Lug/Flanged).

• Đúng phương thức vận hành mong muốn.

• Đạt tiêu chuẩn kỹ thuật yêu cầu của công trình.

• Kiểm tra kỹ kích thước lắp đặt thực tế.

• Đối chiếu model chuẩn qua datasheet nhà sản xuất.

• Xác nhận rõ ràng thông số kỹ thuật với nhà cung cấp uy tín.

FAQ – Câu Hỏi Thường Gặp

Có bao nhiêu loại van bướm?

 Không có một con số cố định vì van bướm có thể được phân loại theo nhiều tiêu chí linh hoạt như phương thức vận hành, kiểu kết nối, vật liệu cấu tạo, chất liệu gioăng seat và lĩnh vực ứng dụng thực tế.

Van bướm tay gạt và tay quay khác nhau thế nào?

 Tay gạt cho thao tác đóng mở nhanh, đơn giản và phù hợp đường ống nhỏ, trong khi tay quay sử dụng hộp số trợ lực giúp vận hành dễ dàng các đường ống kích thước lớn có áp lực cao.

Van bướm wafer và lug khác nhau gì?

 Cả hai dòng van này đều được sử dụng trong hệ thống đường ống mặt bích nhưng cấu tạo thân và phương thức lắp đặt khác nhau, đòi hỏi phải đối chiếu thiết kế van với kết cấu thực tế của tuyến ống.

Van bướm inox có tốt hơn van bướm gang không?

 Không thể kết luận tuyệt đối. Việc lựa chọn phụ thuộc hoàn toàn vào môi chất truyền dẫn, nhiệt độ, áp suất, mức độ ăn mòn của môi trường và ngân sách đầu tư của dự án.

Nên chọn van bướm điện hay khí nén?

 Nếu hệ thống sẵn có nguồn điện và yêu cầu tự động hóa từ xa, van điện là lựa chọn tối ưu. Ngược lại, nếu hệ thống có sẵn nguồn khí nén và yêu cầu thời gian đóng mở cực nhanh, van khí nén sẽ phù hợp hơn.

Kết Luận

Các loại van bướm hiện nay vô cùng đa dạng với nhiều biến thể về phương thức vận hành, kiểu kết nối, chất liệu thân và gioăng làm kín. Không có một mẫu van bướm duy nhất nào phù hợp hoàn hảo cho mọi hệ thống công nghiệp.
