WCB Valve Là Gì? Hướng Dẫn Chi Tiết Lựa Chọn Và Phân Tích Kỹ Thuật

Trong các hệ thống dầu khí, hơi, nước nóng, hóa dầu và đường ống công nghiệp nặng, việc lựa chọn vật liệu van ảnh hưởng trực tiếp đến khả năng chịu áp suất, nhiệt độ và độ bền của toàn bộ thiết bị. Khi tìm kiếm sản phẩm, người dùng thường gặp các tên gọi như wcb valve, WCB ball valve , WCB gate valve, WCB globe valve hay WCB check valve.

Tuy nhiên, WCB thực chất không phải tên của một kiểu van. Đây là điểm mấu chốt cần làm rõ ngay từ đầu: WCB đề cập đến mác vật liệu của thân van hoặc các bộ phận đúc theo tiêu chuẩn tương ứng. Cùng là wcb van công nghiệp nhưng mỗi loại thiết bị lại sở hữu cấu tạo, chức năng và ứng dụng hoàn toàn khác nhau. Bài viết này sẽ phân tích chuyên sâu để giúp bạn chọn đúng sản phẩm cho hệ thống của mình.

WCB valve là gì?

WCB valve là cách gọi các loại van công nghiệp sử dụng vật liệu thép carbon đúc ASTM A216 Grade WCB cho thân van hoặc các chi tiết đúc phù hợp. Cần tránh hiểu lầm rằng WCB là một kiểu van riêng biệt; thực chất đây chỉ là ký hiệu mác vật liệu.

• ASTM A216 là tiêu chuẩn kỹ thuật dành cho thép carbon đúc dùng cho các chi tiết chịu áp suất ở nhiệt độ cao.

• Grade WCB là một trong các mác vật liệu phổ biến nhất thuộc tiêu chuẩn này, thường xuất hiện ở thân các dòng van công nghiệp như van bi, van cửa, van cầu hoặc van một chiều.

Vật liệu WCB có đặc điểm gì?

Thép carbon đúc WCB sở hữu khả năng chịu áp suất và nhiệt độ trong phạm vi thiết kế rất phù hợp với các nhà máy năng lượng. Vật liệu này có độ bền cơ học cực kỳ tốt, dễ dàng gia công thành nhiều dạng thân van với kích thước lớn nhỏ khác nhau.

• Tại sao WCB được sử dụng rộng rãi? Nhờ sự cân bằng hoàn hảo giữa cơ tính vượt trội và chi phí hợp lý, đáp ứng tốt nhiều điều kiện vận hành khắt khe trong ngành dầu khí và năng lượng.

• Lưu ý quan trọng: WCB không có nghĩa là phù hợp với mọi môi chất hay mọi mức nhiệt độ. Người dùng bắt buộc phải kiểm tra kỹ datasheet, biểu đồ áp suất - nhiệt độ (pressure-temperature rating) và khả năng tương thích vật liệu trước khi đưa vào lắp đặt.

WCB valve hoạt động như thế nào?

Nguyên lý hoạt động của wcb van công nghiệp phụ thuộc hoàn toàn vào cấu trúc loại van, chứ không phụ thuộc riêng vào mác vật liệu WCB:

• WCB ball valve (Van bi): Sử dụng viên bi xoay để đóng/mở dòng chảy nhanh chóng.

• WCB gate valve (Van cổng/cửa): Cửa van chuyển động tịnh tiến lên/xuống để cô lập dòng chảy.

• WCB globe valve (Van cầu): Đĩa van chuyển động theo trục vuông góc để kiểm soát và điều tiết lưu lượng.

• WCB check valve (Van một chiều): Tự động cho phép dòng chảy theo một chiều và ngăn chặn hoàn toàn dòng chảy ngược.

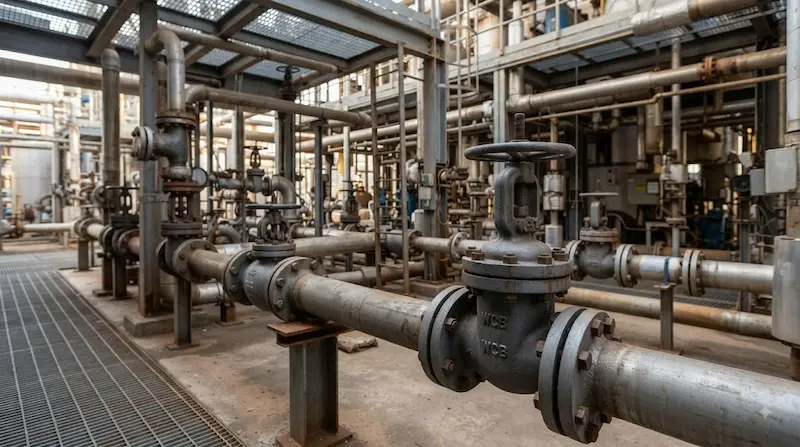

Phân Tích Chuyên Sâu

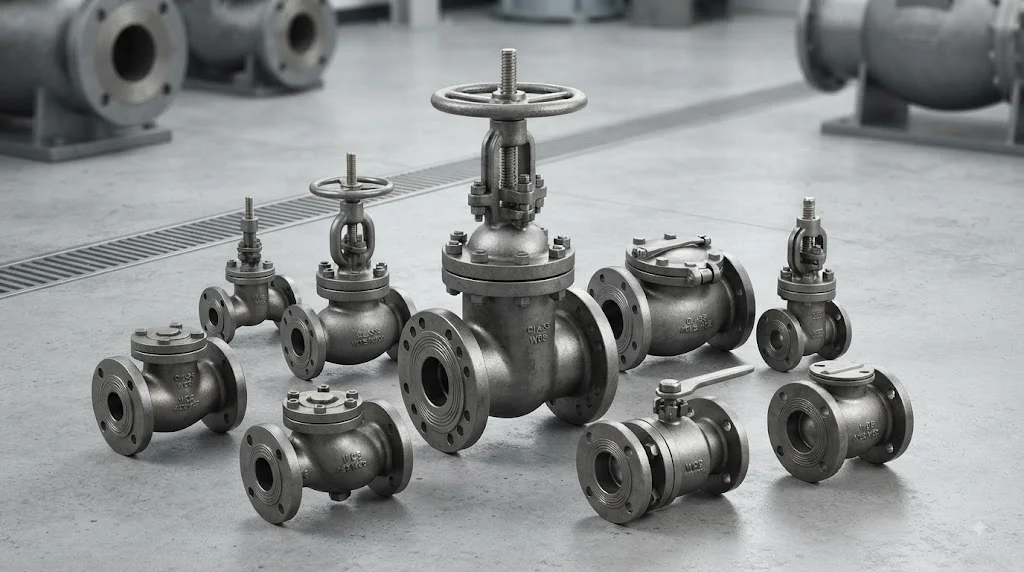

Các loại WCB van công nghiệp phổ biến

1. WCB Ball Valve

Sở hữu cấu tạo bi van khoét lỗ rỗng, dòng van này cho phép thao tác đóng/mở cực kỳ nhanh chóng và cung cấp khả năng làm kín (shut-off) tuyệt vời. Chúng là lựa chọn hàng đầu cho hệ thống dầu khí, hóa chất và các đường ống cần đóng ngắt dứt khoát.

2. WCB Gate Valve

Được cấu thành từ đĩa van (gate), ty van (stem) và thân van chắc chắn, dòng van này chuyên dùng cho nhiệm vụ đóng/mở hoàn toàn (isolation). Chuyên gia khuyến cáo không nên mặc định sử dụng van cổng cho mục đích điều tiết lưu lượng vì có thể gây xói mòn cánh van.

3. WCB Globe Valve

Khác với van cổng, wcb van công nghiệp dạng van cầu có khả năng kiểm soát và điều tiết lưu lượng dòng chảy rất ưu việt. Tuy nhiên, cấu tạo đường zích-zắc bên trong gây ra tổn thất áp suất lớn hơn, thường ứng dụng trong hệ thống hơi nóng hoặc đường ống điều tiết.

4. WCB Check Valve

Hoạt động hoàn toàn tự động dựa vào chênh lệch áp suất dòng chảy để ngăn dòng ngược, bảo vệ máy bơm và các thiết bị phía sau khỏi sự cố búa nước nguy hiểm.

Thông số WCB valve cần quan tâm

Khi mua thiết bị, việc chỉ gọi tên chung chung là “van WCB” sẽ dẫn đến rủi ro lớn bởi hai sản phẩm cùng vật liệu nhưng khác biệt về thông số có thể không lắp lẫn được. Các thông số cốt lõi gồm:

• Material: ASTM A216 WCB.

• Size: Kích thước danh nghĩa DN hoặc NPS.

• Pressure Class: Cấp áp suất (Class 150, 300, 600...).

• End connection & Face-to-face: Kiểu kết nối mặt bích và chiều dài thân van.

• Design Pressure & Temperature: Áp suất và nhiệt độ thiết kế tối đa.

• Trim & Seat Material: Vật liệu cấu tạo chi tiết bên trong (đĩa, trục, gioăng làm kín).

WCB van công nghiệp và các vật liệu van khác khác nhau thế nào?

• WCB vs Stainless Steel (Inox): Thép carbon đúc WCB có chi phí kinh tế hơn và cơ tính chịu lực tốt, trong khi inox (như CF8M/316) vượt trội hơn hẳn về khả năng chống ăn mòn trong môi trường hóa chất mạnh hay nước biển.

• WCB vs Cast Iron (Gang xám): Gang xám có giới hạn áp suất và nhiệt độ thấp, giòn hơn, trong khi wcb van công nghiệp bằng thép đúc chịu va đập, áp suất và nhiệt độ cao vượt trội trong công nghiệp nặng.

• WCB vs Forged Steel (Thép rèn): WCB đề cập đến thép carbon đúc (cast), còn thép rèn (forged) được tạo hình qua quá trình nén nhiệt cơ học. Thép rèn thường được ưu tiên cho các đường ống nhỏ có áp suất Class cao (từ 800 trở lên).

WCB valve có chịu được nhiệt độ và áp suất cao không?

WCB van công nghiệp được sử dụng rộng rãi trong các ứng dụng có áp suất và nhiệt độ đáng kể. Tuy nhiên, không thể kết luận khả năng chịu áp chỉ dựa vào mỗi chữ WCB. Khả năng làm việc của van phụ thuộc vào sự kết hợp đồng bộ của: Pressure Class + Nhiệt độ thiết kế + Tiêu chuẩn chế tạo + Vật liệu trim/seat.

Công thức tư duy lựa chọn chuẩn kỹ sư: WCB Material + Class + Temperature + Valve Type + Standard mới tạo nên bức tranh toàn diện về khả năng vận hành an toàn của thiết bị.

Các tiêu chuẩn thường gặp của WCB van công nghiệp

• Vật liệu: ASTM A216 (hoặc ASME SA-216 tương đương trong hệ thống tiêu chuẩn ASME).

• Thiết kế van: Tùy thuộc vào chủng loại sẽ tuân theo các tiêu chuẩn quốc tế như API 6D, API 600, ASME B16.34, BS hoặc EN.

• Kết nối và kiểm tra: Tiêu chuẩn mặt bích ASME B16.5, cùng quy trình thử nghiệm áp lực nghiêm ngặt theo tiêu chuẩn API 598.

So sánh WCB van công nghiệp theo cấp áp suất Class

Các cấp áp suất phổ biến gồm Class 150, Class 300, Class 600, Class 900 và Class 1500.

Cần lưu ý rằng Class càng lớn không đồng nghĩa áp suất chịu đựng thực tế tăng theo một tỷ lệ tuyến tính cố định. Biểu đồ pressure-temperature rating sẽ quy định rõ giới hạn áp suất giảm dần khi nhiệt độ môi chất tăng lên, đòi hỏi kỹ sư phải tra cứu kỹ lưỡng trước khi thiết kế hệ thống.

Ứng Dụng Thực Tế

WCB valve được sử dụng ở đâu?

• Dầu khí (Oil & Gas): Lắp đặt trên các tuyến ống dẫn dầu thô, khí đốt, trạm bơm và nhà máy lọc dầu quy mô lớn.

• Hóa dầu (Petrochemical): Vận hành trong các chu trình xử lý hydrocarbon và đường ống công nghệ yêu cầu khắt khe về độ bền.

• Nhà máy điện và năng lượng: Kiểm soát dòng hơi nước áp suất cao (steam), hệ thống nồi hơi (boiler systems) và đường ống nước làm mát công nghiệp.

• Hệ thống hơi nhiệt và công nghiệp tổng quát: Dẫn truyền hơi nóng, nước nóng, dầu truyền nhiệt hoặc các môi chất không có tính ăn mòn kim loại mạnh.

Khi nào nên chọn WCB van công nghiệp?

Bạn nên ưu tiên lựa chọn wcb van công nghiệp khi hệ thống yêu cầu vật liệu thép carbon đúc, điều kiện nhiệt độ và áp suất nằm trong phạm vi cho phép của mác WCB, môi chất không có tính ăn mòn quá mạnh, và dự án cần sự cân bằng tối ưu giữa hiệu năng vận hành và chi phí đầu tư.

Ngược lại, nếu môi trường chứa hóa chất ăn mòn mạnh, nhiệt độ siêu tới hạn hoặc đòi hỏi tiêu chuẩn hợp kim đặc biệt, các dòng van vật liệu Inox hoặc hợp kim cao cấp sẽ là lựa chọn thay thế bắt buộc.

Sai lầm thường gặp khi chọn WCB van công nghiệp

• Sai lầm 1: Nghĩ WCB là tên loại van. Lầm tưởng WCB chỉ một kiểu dáng thay vì mác vật liệu đúc.

• Sai lầm 2: Nghĩ WCB dùng được cho mọi môi chất. Bỏ qua bước kiểm tra tính tương thích hóa học (compatibility) dẫn đến ăn mòn thân van.

• Sai lầm 3: Chỉ nhìn vào cấp áp suất Class mà bỏ qua biên độ nhiệt độ làm việc thực tế của hệ thống.

• Sai lầm 4: Không kiểm tra vật liệu phần Trim. Thân van làm bằng WCB nhưng các chi tiết bên trong (đĩa, trục, gioăng) có thể bằng vật liệu khác chưa tối ưu.

• Sai lầm 5: Chọn sai kích thước và tiêu chuẩn kết nối, dẫn đến việc không thể lắp đặt chính xác vào mặt bích đường ống.

Hướng Dẫn / Checklist

Cách chọn WCB valve đúng cho hệ thống

• Bước 1: Xác định chức năng kỹ thuật: Cần cô lập (isolation), điều tiết (regulation) hay ngăn dòng ngược để chọn đúng loại van (ball, gate, globe, check).

• Bước 2: Xác định rõ môi chất truyền dẫn: Nước, hơi, khí nén, dầu mỏ hay các dung dịch hydrocarbon.

• Bước 3: Xác định chính xác áp suất và nhiệt độ làm việc tối đa.

• Bước 4: Lựa chọn cấp áp suất Class: Tra cứu biểu đồ áp suất - nhiệt độ để chọn Class chuẩn xác.

• Bước 5: Kiểm tra toàn diện vật liệu cấu thành: Từ thân van (body), nắp van (bonnet), ty van (stem) cho đến đĩa và vòng làm kín (seat).

• Bước 6: Đối chiếu tiêu chuẩn kỹ thuật: Xác nhận tiêu chuẩn thiết kế, kết nối mặt bích và tiêu chuẩn thử nghiệm theo yêu cầu dự án.

Checklist trước khi mua WCB van công nghiệp

• Xác định chính xác chủng loại van (Ball, Gate, Globe, Check).

• Xác định rõ vật liệu thân đạt chuẩn ASTM A216 WCB.

• Kiểm tra kích thước đường ống DN hoặc NPS.

• Kiểm tra cấp áp suất Pressure Class phù hợp.

• Xác định chính xác áp suất làm việc thực tế.

• Xác định biên độ nhiệt độ vận hành của hệ thống.

• Kiểm tra tính tương thích của môi chất.

• Kiểm tra vật liệu chi tiết bên trong (Trim).

• Kiểm tra vật liệu gioăng làm kín (Seat).

• Kiểm tra kiểu kết nối mặt bích hoặc hàn.

• Kiểm tra tiêu chuẩn thiết kế quốc tế.

• Kiểm tra tiêu chuẩn thử nghiệm áp lực.

• Yêu cầu nhà cung cấp cung cấp Datasheet chi tiết.

• Kiểm tra đầy đủ chứng chỉ vật liệu CO/CQ nếu dự án yêu cầu.

FAQ – Câu Hỏi Thường Gặp

WCB valve là gì?

WCB van công nghiệp là cách gọi các loại van công nghiệp sử dụng vật liệu thép carbon đúc ASTM A216 Grade WCB cho phần thân van hoặc các chi tiết đúc chịu áp lực, chứ không phải là tên riêng của một kiểu van.

WCB là inox hay thép?

WCB thuộc nhóm vật liệu thép carbon đúc, hoàn toàn khác với thép không gỉ (Stainless Steel) về thành phần hóa học và khả năng chống ăn mòn môi trường.

WCB van công nghiệp có những loại nào?

Các dòng sản phẩm phổ biến gồm WCB ball valve, WCB gate valve, WCB globe valve và WCB check valve. Chủng loại van được quyết định bởi cơ cấu vận hành, còn WCB biểu thị đặc tính vật liệu.

WCB van công nghiệp dùng cho môi trường nào?

Thiết bị được ứng dụng rộng rãi trong các hệ thống dầu khí, hóa dầu, nhà máy điện, hơi nước nóng và các đường ống công nghiệp chịu áp lực phù hợp với giới hạn thiết kế của thép carbon.

WCB khác forged steel như thế nào?

WCB là vật liệu thép carbon chế tạo bằng phương pháp đúc (cast steel) theo tiêu chuẩn ASTM A216, trong khi thép rèn (forged steel) được tạo thành thông qua quy trình nén ép cơ học ở nhiệt độ cao.

Kết Luận

WCB valve không phải là một kiểu dáng van riêng biệt mà là ký hiệu đặc trưng của vật liệu thép carbon đúc chất lượng cao. Khi lựa chọn thiết bị cho các hệ thống công nghiệp trọng điểm, bạn không nên chỉ mua dựa trên tên gọi chung chung mà phải xác định đồng thời chuỗi thông số: Valve Type + WCB Material + Size + Class + Temperature + Pressure + Trim + Seat + Standard.
