Van Góc Chữa Cháy D50 – Thiết Bị Quan Trọng Trong Tủ PCCC Chuẩn Kỹ Sư

Trong một hệ thống chữa cháy trong nhà, nước từ đường ống cấp chữa cháy cần được đưa đến vòi để người sử dụng có thể triển khai dập lửa ngay khi xảy ra sự cố. Tại vị trí kết nối với vòi chữa cháy, van góc chữa cháy d50 là một trong những thiết bị đóng vai trò chủ chốt để kiểm soát dòng nước. Tuy nhiên, khi lựa chọn thiết bị, việc chỉ biết thông số “D50” thôi là hoàn toàn chưa đủ.

Người mua và kỹ sư cơ điện còn cần kiểm tra kỹ lưỡng nhiều yếu tố như kiểu kết nối, kích thước thực tế, áp suất làm việc, vật liệu chế tạo, kiểu van, tiêu chuẩn áp dụng cũng như độ tương thích hoàn toàn với vòi và hệ thống PCCC của toàn công trình. Chọn đúng thiết bị không chỉ giúp hệ thống vận hành trơn tru mà còn hạn chế tối đa nguy cơ không tương thích khi lắp đặt, gây rò rỉ hoặc gặp khó khăn lúc nghiệm thu.

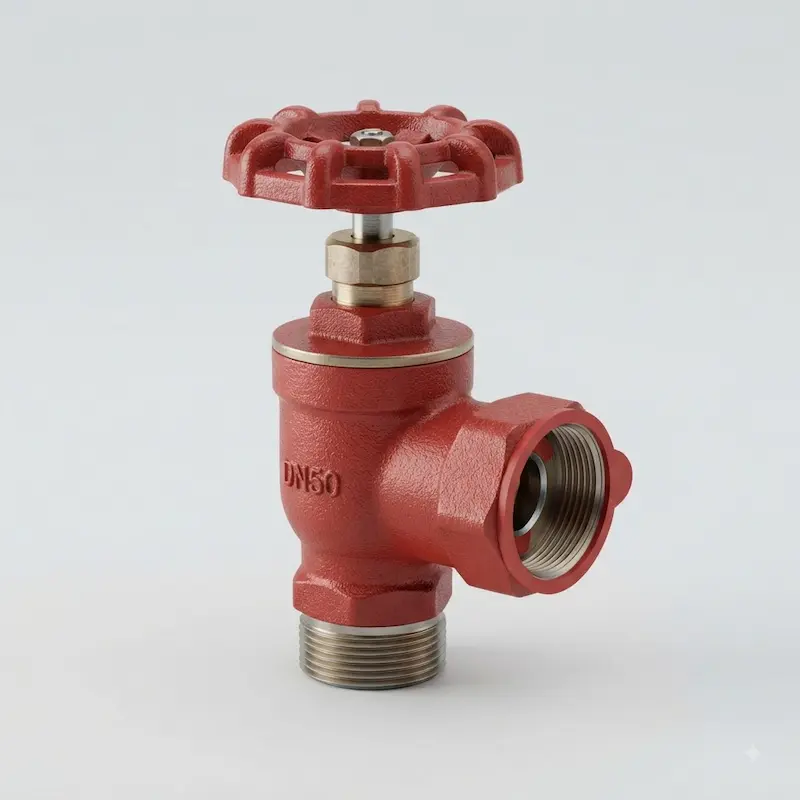

Van góc chữa cháy D50 là gì?

Van góc chữa cháy d50 là loại van chuyên dụng dùng trong hệ thống phòng cháy chữa cháy, có thân dạng góc và kích thước danh nghĩa khoảng 50 mm theo cách gọi ký hiệu D50 của sản phẩm. Van có chức năng kiểm soát dòng nước từ đường ống chữa cháy chính dẫn đến thiết bị sử dụng như vòi chữa cháy, tùy theo cấu hình kết nối của hệ thống.

• “Van góc” nghĩa là gì? Đường dòng chảy bên trong thân van được bố trí theo dạng góc vuông hoặc góc nghiêng, giúp tối ưu không gian trong tủ chữa cháy và tạo sự thuận tiện tối đa khi kết nối đường ống với vòi phun.

• “D50” nghĩa là gì? Đây là ký hiệu quy cách kích thước danh nghĩa của đầu kết nối trong các hệ thống PCCC. Tuy nhiên, không nên mặc định D50 luôn đồng nghĩa với một đường kính đo thực tế chính xác tuyệt đối 50 mm, mà cần tra cứu catalogue của từng nhà sản xuất.

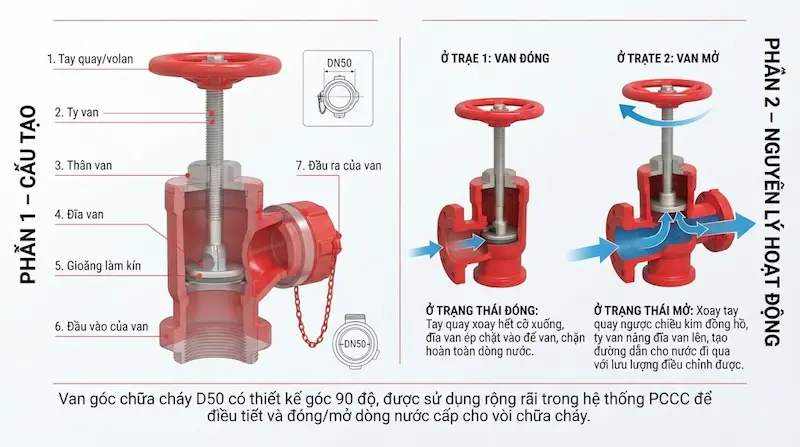

Cấu tạo của van góc chữa cháy

Thiết bị được cấu thành từ các bộ phận chính bao gồm thân van, nắp van, tay quay hoặc tay vặn, ty van, đĩa hoặc cơ cấu đóng mở, gioăng làm kín, đầu kết nối đường ống và bộ phận liên kết với vòi chữa cháy theo thiết kế riêng biệt.

Về vật liệu, thân van thường được chế tạo từ gang, đồng hoặc hợp kim đồng nhằm đảm bảo độ bền cơ học cao. Vì phải làm việc trong hệ thống cấp nước chữa cháy khẩn cấp, thân van cần đáp ứng nghiêm ngặt các tiêu chuẩn về khả năng chịu áp lực phù hợp, độ kín khít tuyệt đối, thao tác xoay vặn nhẹ nhàng và tuổi thọ bền bỉ trong mọi môi trường lắp đặt.

Nguyên lý hoạt động của van góc chữa cháy D50

Van hoạt động dựa trên cơ cấu cơ học để đóng hoặc mở dòng nước qua thân van:

• Khi van đóng: Cơ cấu đĩa van ép chặt vào ghế van, tạo ra vị trí ngăn chặn hoàn toàn dòng nước đi qua.

• Khi van mở: Khi người sử dụng xoay tay van theo chiều mở, ty van dịch chuyển kéo theo bộ phận đĩa van rời khỏi vị trí kín, tạo đường dẫn thông thoáng cho nước di chuyển từ đường ống chữa cháy qua van góc, vào vòi chữa cháy và phun ra khu vực xảy ra sự cố.

Thiết kế dạng góc không chỉ giúp tối ưu không gian bên trong hộp tủ PCCC chật hẹp mà còn giúp hướng dòng nước chuyển đổi mượt mà, hạn chế tối đa hiện tượng sụt áp.

Phân Tích Chuyên Sâu

Các loại van góc chữa cháy phổ biến

• Van góc D50 bằng đồng hoặc hợp kim đồng: Sở hữu ưu điểm chống ăn mòn tuyệt vời trong nhiều môi trường nước, kết cấu đúc nguyên khối chắc chắn, là lựa chọn ưu tiên hàng đầu trong các hệ thống PCCC cao cấp.

• Van góc D50 bằng gang: Có độ bền cơ học và chịu lực tốt, thường được ứng dụng trong các hệ thống công nghiệp hoặc khu vực quy mô lớn.

Xét theo kiểu kết nối, sản phẩm có thể đi kèm kết nối ren, kết nối mặt bích hoặc khớp nối chuyên dụng dành riêng cho vòi chữa cháy. Cần lưu ý rằng hai sản phẩm cùng mang tên van góc chữa cháy vẫn hoàn toàn có thể sở hữu kiểu kết nối khác nhau và không thể lắp lẫn trực tiếp nếu không có phụ kiện chuyển đổi.

Thông số van góc chữa cháy D50 cần quan tâm

Khi lựa chọn, người mua cần ưu tiên tối đa 4 thông số cốt lõi: D50 + kiểu kết nối + áp suất + vật liệu, đồng thời đối chiếu chặt chẽ với tiêu chuẩn thiết kế của dự án.

D50 có phải DN50 không?

Một sai lầm rất phổ biến của người mua là đồng nhất hoàn toàn D50 và DN50 trong mọi bản vẽ thiết kế. Trên thực tế, d50 thường là cách gọi quy cách dòng sản phẩm trong ngành PCCC, trong khi DN50 là đường kính danh nghĩa chuẩn hóa theo hệ thống ống công nghiệp.

Do đó, kỹ sư luôn phải đối chiếu catalogue, bản vẽ kỹ thuật và thông số thực tế của đầu nối để đảm bảo tính tương thích. Việc chọn nhầm quy cách sẽ dẫn đến hậu quả nghiêm trọng: không thể lắp vừa vào đường ống chờ, bắt buộc phải dùng thêm phụ kiện chuyển đổi tốn kém, không khớp với vòi chữa cháy hoặc gây khó khăn lớn khi nghiệm thu công trình.

Van góc chữa cháy khác van nước thông thường như thế nào?

Không bao giờ được sử dụng một chiếc van nước sinh hoạt thông thường thay thế cho van góc chữa cháy chỉ vì chúng có chung kích thước danh nghĩa.

Van chữa cháy chuyên dụng được thiết kế đặc biệt để đáp ứng các tiêu chuẩn khắt khe về thời gian phản ứng, khả năng chịu áp lực đột ngột khi bơm cứu hỏa kích hoạt, độ bền vật liệu chống kẹt cứng sau thời gian dài không sử dụng, cũng như đáp ứng đầy đủ hồ sơ kiểm định chất lượng bắt buộc của cơ quan chức năng.

Tiêu chuẩn và chứng nhận van góc chữa cháy D50

Đối với thiết bị PCCC, hồ sơ kỹ thuật đóng vai trò quyết định tính pháp lý của công trình. Khi chọn mua van góc chữa cháy, bạn cần kiểm tra kỹ các tài liệu như catalogue kỹ thuật, bảng dữ liệu (datasheet), chứng chỉ vật liệu (CO), chứng nhận chất lượng (CQ) và các giấy chứng nhận kiểm định phương tiện PCCC do cơ quan có thẩm quyền cấp (nếu dự án yêu cầu). Tuyệt đối không chọn sản phẩm trôi nổi không rõ nguồn gốc kỹ thuật.

Van góc D50 nên chọn áp suất bao nhiêu?

Không có một con số áp suất cố định nào áp dụng chung cho mọi công trình. Áp suất của van phải được tính toán phù hợp hoặc vượt mức yêu cầu của hệ thống tại vị trí lắp đặt.

Bạn cần tra cứu kỹ áp suất thiết kế, áp suất làm việc tối đa, áp lực tại điểm lắp đặt van trong bản vẽ thủy lực và đối chiếu trực tiếp với catalogue của nhà sản xuất. Lựa chọn áp suất quá thấp sẽ gây rò rỉ khi bơm tăng áp hoạt động, nhưng chọn áp suất quá cao so với thực tế thiết kế sẽ gây lãng phí ngân sách đầu tư không cần thiết.

Ứng Dụng Thực Tế

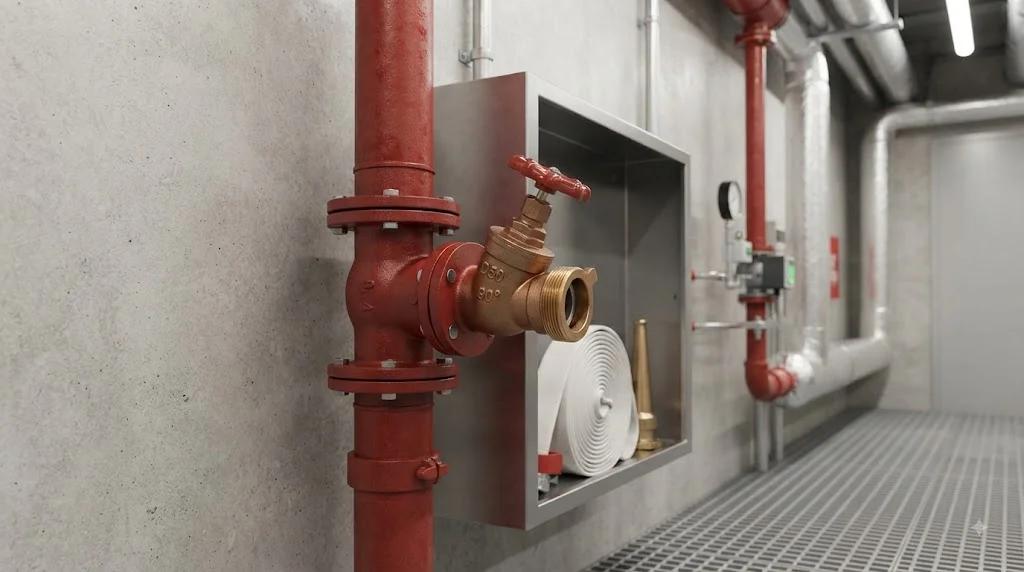

Van góc chữa cháy D50 được lắp ở đâu?

• Tủ chữa cháy trong nhà (Indoor Fire Hose Cabinet): Thiết bị được lắp đặt ngay tại vị trí trung tâm của tủ, kết nối trực tiếp với đường ống cấp nước và cuộn vòi chữa cháy.

• Hệ thống cấp nước PCCC tòa nhà: Phân bổ dọc theo các hành lang, cầu thang bộ thoát hiểm của chung cư, nhà cao tầng, trung tâm thương mại và bệnh viện.

• Khu vực công nghiệp và nhà xưởng: Lắp đặt tại các trạm bơm, kho hàng hóa, nhà máy sản xuất có yêu cầu an toàn cháy nổ cao.

Khi nào cần sử dụng van góc chữa cháy?

Bạn cần đưa thiết bị này vào hệ thống khi bản vẽ thiết kế PCCC chỉ định quy cách D50, hệ thống đường ống yêu cầu kết nối tương thích với vòi chữa cháy tiêu chuẩn, và các thông số chịu áp của van hoàn toàn đáp ứng điều kiện vận hành thực tế của tòa nhà.

Những sai lầm thường gặp nhất gồm: chọn mua chỉ vì thấy ghi chữ D50 mà bỏ qua kiểu kết nối, không kiểm tra áp suất làm việc, không đối chiếu hồ sơ thiết kế, hoặc mua phải sản phẩm không đủ tiêu chuẩn kiểm định phục vụ nghiệm thu phòng cháy.

Hướng Dẫn / Checklist

Cách chọn van góc chữa cháy đúng yêu cầu

• Bước 1: Xác định thiết kế hệ thống: Đọc kỹ bản vẽ thiết kế PCCC hoặc bảng chỉ dẫn kỹ thuật (specification) của dự án.

• Bước 2: Xác định kích thước: Kiểm tra quy cách D50 và đo đạc kích thước thực tế của đầu ống chờ.

• Bước 3: Kiểm tra kiểu kết nối: Xác định chính xác kết nối ren hay khớp nối vòi, cùng tiêu chuẩn bước ren đi kèm.

• Bước 4: Kiểm tra áp suất: Đối chiếu áp suất làm việc của hệ thống bơm với giới hạn chịu áp của van.

• Bước 5: Lựa chọn vật liệu: Chọn đồng, hợp kim đồng hoặc gang đúc tùy theo yêu cầu môi trường.

• Bước 6: Kiểm tra hồ sơ kỹ thuật: Yêu cầu đầy đủ catalogue, datasheet và chứng nhận kiểm định chất lượng.

Checklist trước khi mua van góc chữa cháy D50

• Xác định quy cách kích thước D50 chính xác.

• Kiểm tra kiểu dáng van góc chuyên dụng.

• Kiểm tra kiểu kết nối đầu vào với đường ống.

• Kiểm tra đầu kết nối với vòi chữa cháy.

• Xác định áp suất làm việc tối đa của van.

• Kiểm tra vật liệu chế tạo thân van (Đồng/Gang).

• Kiểm tra chất liệu gioăng làm kín.

• Kiểm tra tiêu chuẩn sản xuất áp dụng.

• Kiểm tra chứng nhận kiểm định PCCC (nếu công trình yêu cầu).

• Xác định rõ nguồn gốc xuất xứ sản phẩm.

• Yêu cầu cung cấp Catalogue / Datasheet đầy đủ.

• Thống kê số lượng thiết bị cần mua.

• Đối chiếu các yêu cầu nghiệm thu khắt khe của dự án.

FAQ – Câu Hỏi Thường Gặp

Van góc chữa cháy D50 là gì?

Đây là loại van chuyên dùng trong hệ thống PCCC, có thân dạng góc và quy cách D50, có nhiệm vụ kiểm soát dòng nước cấp đến vòi chữa cháy theo cấu hình thiết kế của tủ cứu hỏa.

D50 có phải DN50 không?

Không nên mặc định hai ký hiệu này hoàn toàn tương đương trong mọi trường hợp. Bạn cần đối chiếu catalogue, kích thước thực tế và tiêu chuẩn của van để đảm bảo khả năng lắp đặt khớp nối chính xác.

Van góc chữa cháy dùng để làm gì?

Van được lắp đặt tại các vị trí tủ PCCC trong nhà nhằm kiểm soát nguồn nước chữa cháy, giúp người vận hành dễ dàng mở nước cấp vào vòi khi xảy ra sự cố cháy nổ.

Van góc chữa cháy làm bằng vật liệu gì?

Sản phẩm thường được chế tạo từ đồng, hợp kim đồng hoặc gang đúc chắc chắn, chịu được áp lực cao và chống chịu ăn mòn tốt trong môi trường nước.

Khi mua van góc chữa cháy cần chú ý gì?

Bạn cần kiểm tra ít nhất các yếu tố về kích thước, kiểu kết nối, áp suất làm việc, vật liệu thân van, tiêu chuẩn áp dụng và đầy đủ hồ sơ kỹ thuật/chứng nhận kiểm định theo yêu cầu công trình.

Kết Luận + CTA

Chọn đúng van góc chữa cháy để đảm bảo khả năng tương thích

Van góc chữa cháy d50 là một thành phần trọng yếu trong cấu hình hệ thống PCCC của mọi công trình. Tuy nhiên, việc lựa chọn không nên chỉ dựa vào cái tên D50 đơn thuần mà phải kiểm tra đồng thời chuỗi thông số: Kích thước → Kiểu kết nối → Áp suất làm việc → Vật liệu → Tiêu chuẩn kỹ thuật → Hồ sơ sản phẩm. Đặc biệt đối với các công trình phòng cháy chữa cháy, sự cẩn trọng này sẽ giúp bạn đảm bảo tuyệt đối an toàn và vượt qua mọi tiêu chuẩn nghiệm thu khắt khe.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van góc chữa cháy d50
