Van góc D50 là gì? Cấu tạo, Ứng dụng và Cách lựa chọn

Trong quá trình thiết kế và thi công hệ thống đường ống cấp nước hoặc phòng cháy chữa cháy (PCCC), các kỹ sư thường xuyên phải đối mặt với bài toán hóc búa: không gian lắp đặt quá chật hẹp, nhưng hệ thống bắt buộc phải đổi hướng dòng chảy 90° và cần lưu lượng xả lớn. Nếu sử dụng phương pháp nối cút vuông (elbow) kết hợp với một chiếc van thẳng thông thường, bạn không chỉ làm tăng chi phí vật tư mà còn tạo ra nhiều điểm nối, làm tăng nguy cơ rò rỉ. Trong tình huống này, van góc DN50 chính là giải pháp tối ưu, kết hợp hoàn hảo giữa khả năng đóng mở dòng chảy và chuyển hướng an toàn chỉ trong một thiết bị duy nhất.

Vì sao van góc DN50 được sử dụng phổ biến?

Thực tế thi công cho thấy, các điểm góc cua trong hệ thống đường ống luôn là nơi chịu áp lực lớn và dễ xảy ra sự cố nhất. Việc sử dụng các loại van thẳng tại những vị trí này đòi hỏi phải có thêm phụ kiện chuyển hướng, khiến cụm van trở nên cồng kềnh, làm tăng tổn thất áp suất tĩnh của toàn hệ thống. Van góc DN50 được thiết kế đặc biệt để khắc phục triệt để nhược điểm này.

Sự phổ biến của thiết bị này đến từ khả năng tích hợp hai chức năng: kiểm soát lưu lượng và bẻ góc dòng lưu chất 90°. Điều này giúp các nhà thầu tối ưu hóa đáng kể không gian lắp đặt, đặc biệt là trong các hộp kỹ thuật tòa nhà, trạm bơm hay tủ chữa cháy vách tường. Hơn nữa, với thiết kế đường dẫn lưu chất tối ưu, van giúp giảm thiểu hiện tượng búa nước và sự nhiễu loạn dòng chảy so với việc dùng các cụm phụ kiện rời rạc.

Kiến thức nền về van góc

Van góc D50 là gì?

Van góc D50 là thiết bị công nghiệp có thiết kế thân hình chữ L (góc 90°), sử dụng đầu kết nối kích thước D50 (tương đương đường kính ngoài ống xấp xỉ 50 mm hoặc danh định DN50 tùy tiêu chuẩn). Thiết bị này có chức năng chính là đóng/mở, điều tiết lưu lượng và đồng thời thay đổi hướng đi của dòng lưu chất một góc vuông khi đi qua thân van.

Ngoài tên gọi chính, trong giới kỹ thuật, thiết bị này còn được biết đến với nhiều thuật ngữ khác như: van góc phi 50, van góc 50, van góc DN50, Angle Valve D50, 50mm Angle Valve, Right Angle Valve, Angle Globe Valve, van chữ L D50 hoặc van góc đổi hướng 90°.

Vai trò chính của thiết bị trong hệ thống bao gồm:

• Đóng/mở và kiểm soát chính xác lưu lượng dòng chảy.

• Đổi hướng dòng lưu chất 90° một cách mượt mà.

• Tiết kiệm không gian vật lý trong các khoang chứa hẹp.

• Giảm thiểu tổn thất áp suất tĩnh và hiện tượng nhiễu loạn.

• Bảo vệ sự ổn định của hệ thống đường ống tại các điểm rẽ nhánh.

Nguyên lý hoạt động

Thiết bị này vận hành dựa trên cơ chế tịnh tiến của trục van. Người vận hành sẽ tác động lực thông qua tay quay (vô lăng) hoặc tay gạt. Khi tay quay chuyển động, trục van sẽ đưa đĩa van (hoặc piston) di chuyển lên xuống dọc theo trục thẳng đứng để mở hoặc đóng kín lỗ cấp nước.

Điểm đặc biệt là cửa vào và cửa ra của van được bố trí vuông góc với nhau. Khi dòng lưu chất đi vào từ cửa dưới, nó sẽ va vào bề mặt đĩa van (khi đang mở) và bị bẻ cong 90° để thoát ra ở cửa ngang. Cấu trúc này không chỉ giúp thiết bị nhỏ gọn mà còn tận dụng chính thiết kế chữ L để giảm ma sát, khiến nó cực kỳ phù hợp cho các tủ PCCC, nơi cần thao tác nhanh và không có chỗ cho cụm van thẳng dài dòng.

Phân tích chuyên sâu về kỹ thuật

Phân loại van góc DN50

Để đáp ứng đa dạng nhu cầu của các ngành công nghiệp, van góc DN50 được phân loại dựa trên ba tiêu chí chính:

• Theo vật liệu chế tạo: Inox 304/316 (dùng cho hóa chất, thực phẩm, chống ăn mòn cao); Đồng (phổ biến trong PCCC, cấp nước sinh hoạt); Gang (dùng cho hệ thống nước công nghiệp áp lực cao); Nhựa PVC/uPVC/CPVC (phù hợp với môi trường axit nhẹ, hóa chất chuyên dụng).

• Theo kiểu kết nối: Kết nối ren (lắp đặt nhanh, dùng cho áp suất vừa); Mặt bích (độ kín cao, dễ tháo lắp bảo dưỡng, dùng cho áp lực lớn); Rắc co (nhựa); hoặc kết nối hàn (dùng cho hệ thống yêu cầu độ kín tuyệt đối, áp suất siêu cao).

• Theo cơ chế vận hành: Điều khiển thủ công bằng tay quay/tay gạt, hoặc tự động hóa bằng bộ điều khiển khí nén, điều khiển điện (dùng trong các nhà máy tự động).

Cấu tạo van góc DN50

Mặc dù có thiết kế nhỏ gọn, cấu tạo của thiết bị này là một tổ hợp cơ khí chính xác, bao gồm các bộ phận cốt lõi:

• Thân van (Body): Thường đúc nguyên khối hình chữ L, là nơi chịu áp lực chính và điều hướng dòng chảy.

• Nắp van (Bonnet): Phần nắp phía trên thân van, giúp cố định trục và dễ dàng tháo rời để vệ sinh, bảo dưỡng đĩa van bên trong.

• Đĩa van (Disc/Plug): Bộ phận trực tiếp ngăn chặn hoặc mở lối cho dòng lưu chất.

• Trục van (Stem): Thanh truyền động kết nối từ đĩa van lên bộ phận điều khiển.

• Gioăng làm kín (Gasket/O-ring): Thường làm từ PTFE, EPDM hoặc NBR, đảm bảo van không bị rò rỉ khi đóng kín.

• Bộ phận điều khiển: Tay quay vô lăng, tay gạt hoặc các actuator khí nén/điện.

• Đầu kết nối: Các ngõ vào và ra được gia công ren hoặc mặt bích chuẩn kỹ thuật.

Thông số kỹ thuật tiêu chuẩn

Khi lựa chọn van góc DN50, bạn cần nắm rõ các thông số kỹ thuật cốt lõi để đảm bảo tương thích hệ thống:

• Kích thước: D50 (tương đương ống ngoài Ø50 mm).

• Kích thước danh định: Thường tương đương DN40 hoặc DN50 (tùy thuộc vào tiêu chuẩn thiết kế quy định ống D50).

• Áp suất làm việc: Phân cấp theo chuẩn PN10, PN16, PN25 hoặc cao hơn.

• Nhiệt độ làm việc: Phụ thuộc vào vật liệu (ví dụ: nhựa chịu dưới 60°C, đồng/gang chịu tới 120°C, inox có thể chịu tới 200°C).

• Tiêu chuẩn kết nối: Ren NPT/BSPT, hoặc mặt bích tiêu chuẩn JIS, DIN, ANSI.

So sánh van góc DN50 với van cầu và van bi D50

Vì sao nên chọn van góDN50?

Việc quyết định sử dụng thiết bị này mang lại nhiều lợi ích thiết thực cho công trình. Sự thay đổi góc 90° ngay tại thân van giúp loại bỏ nhu cầu sử dụng các cút nối dư thừa, từ đó tiết kiệm đáng kể không gian và chi phí vật tư. Đồng thời, kết cấu một khối vững chắc giúp thiết bị có độ bền cơ học rất cao, hạn chế rủi ro rò rỉ tại các điểm nối trung gian. Đặc biệt, thiết kế nắp van phía trên thân giúp người vận hành dễ dàng tháo lắp và bảo trì đĩa van, gioăng đệm mà không cần gỡ toàn bộ thân van ra khỏi hệ thống.

Ứng dụng thực tế

Van góc D50 được sử dụng ở đâu?

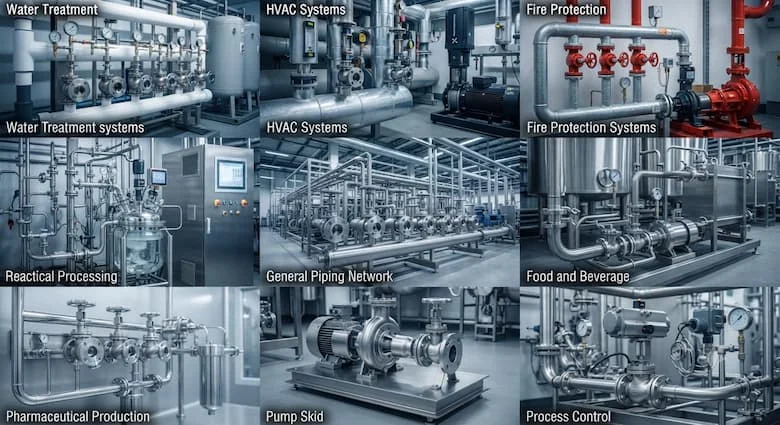

Với tính linh hoạt cao, dòng van này xuất hiện dày đặc trong nhiều lĩnh vực công nghiệp và dân dụng:

• Hệ thống PCCC: Đây là ứng dụng phổ biến nhất, đặc biệt là các van góc cứu hỏa bằng đồng ngàm ren được lắp trong tủ PCCC vách tường.

• Hệ thống cấp thoát nước: Dùng tại các điểm chia nhánh hoặc trạm bơm không gian hẹp.

• Hệ thống HVAC: Kiểm soát nước lạnh/nước nóng trong hệ thống điều hòa trung tâm.

• Công nghiệp chuyên sâu: Các nhà máy xử lý nước, lọc hóa dầu, sản xuất hóa chất, công nghiệp thực phẩm và dược phẩm (chủ yếu dùng dòng van inox).

Những sai lầm thường gặp khi sử dụng

Dù có thiết kế tối ưu, nếu sử dụng sai cách, van vẫn có thể hư hỏng nhanh chóng. Các lỗi kỹ thuật thường thấy bao gồm:

• Lắp sai chiều dòng chảy: Đa số van góc có quy định chiều dòng chảy (mũi tên trên thân). Lắp ngược sẽ khiến áp lực dội thẳng vào đệm làm kín phía trên đĩa van, gây hỏng gioăng và rò rỉ.

• Chọn sai vật liệu: Dùng van đồng cho môi trường hóa chất ăn mòn, hoặc dùng van nhựa cho hệ thống nước nóng.

• Không kiểm tra áp suất: Sử dụng van PN10 cho hệ thống bơm đẩy cao có áp suất lên tới 15 bar.

• Bỏ qua bảo dưỡng định kỳ: Không bôi trơn trục van hoặc không vệ sinh cặn bẩn bám ở ghế van, dẫn đến kẹt đĩa đóng không kín.

Hướng dẫn lựa chọn và lắp đặt

Cách chọn van góc D50 phù hợp (Checklist)

Để chọn đúng thiết bị, hãy bám sát bảng kiểm sau đây:

•  Kiểm tra kích thước: Xác định chính xác ống đang dùng là OD 50mm để chọn đúng chuẩn kết nối.

•  Lựa chọn vật liệu: Dựa vào lưu chất (nước sạch -> đồng/gang; hóa chất/thực phẩm -> inox; nước thải/axit nhẹ -> nhựa).

•  Kiểm tra áp suất/nhiệt độ: Đảm bảo thông số PN và Max Temp của van cao hơn ít nhất 20% so với điều kiện thực tế của hệ thống.

•  Kiểu kết nối: Chọn ren cho áp suất thấp/tiết kiệm chi phí, chọn bích cho áp suất cao/dễ tháo lắp.

•  Nguồn gốc: Ưu tiên chọn thương hiệu uy tín, có đầy đủ giấy tờ kiểm định CO/CQ.

Hướng dẫn lắp đặt và bảo dưỡng

Quy trình lắp đặt đúng kỹ thuật quyết định đến 80% tuổi thọ của van. Trước tiên, bạn cần cắt ống và làm sạch hoàn toàn ba-via, cặn bẩn trên bề mặt ren hoặc mặt bích. Khi lắp ráp, hãy chú ý đặt van đúng theo chiều mũi tên dòng chảy đúc trên thân. Sử dụng băng tan (với van ren) hoặc gioăng đệm tiêu chuẩn (với van bích) và siết bulông/ren vừa đủ lực, tránh siết quá tay làm nứt thân van. Cuối cùng, tiến hành cấp nước thử áp để kiểm tra rò rỉ trước khi nghiệm thu. Đối với bảo dưỡng, nên bôi trơn trục van định kỳ 6 tháng/lần và thay gioăng làm kín nếu có dấu hiệu chai cứng.

FAQ: Câu hỏi thường gặp

1.Van góc D50 có phải là DN50 không?

D50 thường chỉ đường kính ngoài của ống (Outside Diameter - OD là 50mm). Tùy theo tiêu chuẩn ống (nhựa, thép, inox), D50 có thể tương đương với van DN40 (đường kính danh định). Bạn cần kiểm tra kỹ tiêu chuẩn ống hệ thống đang dùng để khớp nối chính xác.

2.Van góc D50 dùng cho nước nóng được không?

Hoàn toàn được nếu bạn chọn đúng vật liệu chế tạo. Van bằng đồng, gang hoặc inox với gioăng PTFE/TEFLON có thể chịu được nhiệt độ từ 120°C đến trên 200°C. Tuyệt đối không dùng van nhựa thông thường cho nước nóng.

3.Nên chọn inox hay đồng cho van góc D50?

Nếu dùng cho hệ thống nước sinh hoạt hoặc PCCC thông thường, van đồng là lựa chọn tiết kiệm và chống gỉ sét tốt. Nếu môi trường có tính ăn mòn cao, yêu cầu vi sinh (thực phẩm) hoặc để ngoài trời môi trường biển, van inox 304/316 là bắt buộc.

4.Van góc chịu được áp suất bao nhiêu?

Sức chịu tải phụ thuộc vào thiết kế của nhà sản xuất, phổ biến nhất là PN10 (10 bar), PN16 (16 bar) và PN25 (25 bar). Một số dòng chuyên dụng trong công nghiệp có thể chịu áp suất cao hơn rất nhiều.

5.Mua van góc D50 chính hãng ở đâu?

Bạn nên tìm đến các nhà phân phối vật tư ngành nước, thiết bị PCCC hoặc đại lý ủy quyền của các thương hiệu van công nghiệp lớn. Yêu cầu đơn vị bán cung cấp đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng (CO/CQ).

Tổng kết

Tóm lại, van góc D50 là một thiết bị điều hướng và kiểm soát lưu chất không thể thiếu trong các hệ thống đường ống hiện đại. Với cấu tạo hình chữ L đặc trưng, khả năng thay đổi hướng dòng chảy 90° mượt mà cùng độ bền cơ học cao, sản phẩm này giúp các kỹ sư giải quyết trọn vẹn bài toán thiếu hụt không gian lắp đặt.
