Van Điều Chỉnh Áp Lực Nước – Giải Pháp Kiểm Soát Áp Suất Đường Ống Toàn Diện

Trong một hệ thống cấp nước dân dụng và công nghiệp, áp lực dòng chảy không phải lúc nào cũng duy trì ở mức ổn định theo mong muốn. Khi áp lực nguồn quá cao, đường ống, van khóa và các thiết bị sử dụng phía sau sẽ phải làm việc trong điều kiện quá tải, dễ gây nứt vỡ, rò rỉ. Ngược lại, nếu áp lực không ổn định, lưu lượng nước tại các điểm phân phối cũng sẽ chập chờn, ảnh hưởng lớn đến hiệu suất vận hành chung.

Đây chính là thời điểm van điều chỉnh áp lực nước phát huy vai trò tối quan trọng của mình. Tuy nhiên, việc chỉ chọn đúng kích thước đường ống là chưa đủ để thiết bị vận hành hiệu quả. Người mua cần xem xét thấu đáo các yếu tố cốt lõi như áp suất đầu vào, áp suất đầu ra cần duy trì, lưu lượng dòng chảy, đường kính danh nghĩa (DN), vật liệu cấu tạo, kiểu kết nối và nhiệt độ môi chất. Chọn đúng van sẽ giúp hệ thống vận hành trơn tru và ngăn chặn triệt để các sự cố tốn kém do áp suất bất thường.

Van điều chỉnh áp lực nước là gì?

Van chỉnh áp lực nước là thiết bị cơ khí chuyên dụng được lắp đặt trực tiếp trên đường ống nhằm kiểm soát và duy trì áp suất nước ở mức phù hợp theo yêu cầu kỹ thuật của hệ thống. Tùy thuộc vào thiết kế cấu tạo, van có khả năng tự động giảm áp suất đầu ra so với đầu vào hoặc điều chỉnh linh hoạt theo giá trị áp lực đã cài đặt sẵn.

Cần phân biệt rõ các khái niệm kỹ thuật để tránh nhầm lẫn:

• Van điều chỉnh áp lực: Thuật ngữ rộng chỉ chung các thiết bị kiểm soát áp suất.

• Van giảm áp: Chủng loại chuyên biệt dùng để hạ và ổn định áp suất phía sau van.

• Van an toàn (Xả áp): Thiết bị tự động xả nước bảo vệ hệ thống khi áp lực vượt ngưỡng cho phép, không dùng để điều tiết áp suất làm việc thường xuyên.

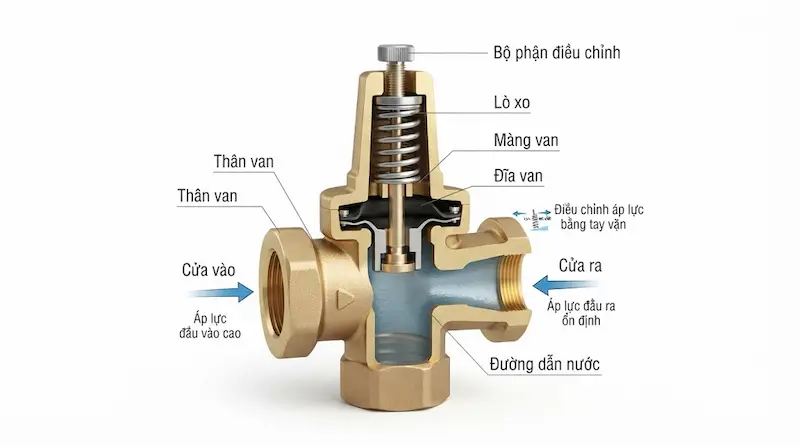

Cấu tạo van chỉnh áp lực nước

Tùy theo model và nhà sản xuất, thiết bị bao gồm các bộ phận chính: thân van, cửa vào, cửa ra, bộ phận đóng mở, lò xo định lực, màng van hoặc piston cảm biến, vít điều chỉnh áp lực, gioăng làm kín, nắp van và đồng hồ đo áp suất đi kèm.

Mỗi chi tiết đảm nhận một chức năng vật lý riêng biệt: thân van chịu lực và định hướng dòng chảy; lò xo tạo lực đối kháng; màng hoặc piston có nhiệm vụ cảm nhận sự biến động áp suất; còn vít điều chỉnh giúp người vận hành thay đổi mức áp lực cài đặt một cách trực quan.

Nguyên lý hoạt động của van chỉnh áp lực nước

Dòng nước đi vào van với áp suất đầu vào lớn (P_1 ). Cơ chế hoạt động dựa trên sự cân bằng lực giữa áp lực nước tác động và lực đàn hồi của lò xo. Khi lượng nước tiêu thụ phía sau thay đổi làm áp suất đầu ra dịch chuyển, màng cảm biến sẽ tự động co giãn để dịch chuyển đĩa van, điều tiết diện tích dòng chảy nhằm kéo áp suất đầu ra (P_2 ) về lại mức cài đặt ổn định.

Nếu không có cơ cấu tự điều tiết này, áp suất phía sau sẽ biến động liên tục theo áp lực nguồn và lưu lượng sử dụng thực tế của toàn bộ thiết bị trong công trình.

Phân Tích Chuyên Sâu

Các loại van chỉnh áp lực nước phổ biến

1. Van giảm áp nước

Đây là chủng loại phổ biến nhất đáp ứng nhu cầu thực tế, chuyên dùng để hạ áp lực cao từ nguồn cấp xuống mức an toàn cho hệ thống thiết bị phía sau.

2. Van điều áp dạng piston

Sử dụng cơ cấu piston cơ học để điều tiết dòng nước, chịu được áp lực cao và độ bền cơ học tốt trong nhiều môi trường cấp nước công nghiệp.

3. Van điều áp dạng màng

Ứng dụng màng đàn hồi nhạy bén để cảm nhận và điều chỉnh áp suất, mang lại độ chính xác cao cho các hệ thống dân dụng và tòa nhà.

4. Van điều áp có Pilot

Dòng van chuyên dụng cho các đường ống quy mô lớn, yêu cầu kiểm soát áp suất cực kỳ chính xác thông qua van điều khiển phụ (pilot).

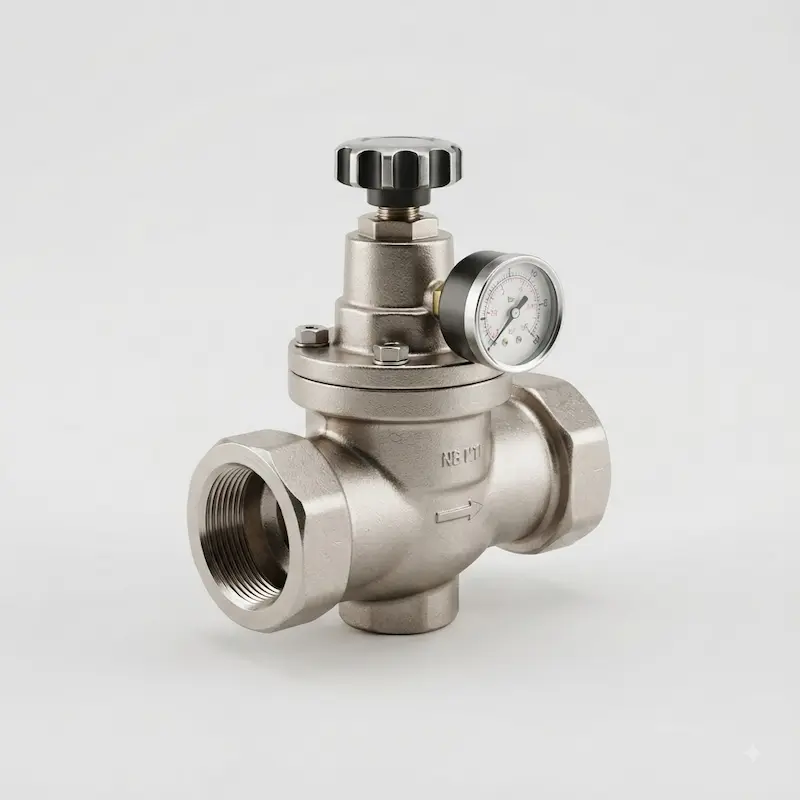

5. Van điều chỉnh áp lực có đồng hồ

Tích hợp đồng hồ đo áp suất ngay trên thân, giúp người vận hành dễ dàng quan sát, đọc thông số và hiệu chỉnh áp lực đầu ra theo thời gian thực.

Van chỉnh áp lực nước bằng đồng, gang hay inox?

• Van đồng: Phù hợp với hệ thống cấp nước dân dụng, quy mô nhỏ, ưu điểm kết cấu gọn nhẹ, dễ lắp đặt và thường sử dụng kiểu kết nối ren.

• Van gang: Chuyên dùng cho đường ống công nghiệp kích thước lớn, các hệ thống trạm bơm trung tâm với kiểu kết nối mặt bích chắc chắn.

• Van inox (304 / 316): Sở hữu khả năng chống ăn mòn tuyệt hảo, thích hợp cho các môi trường nước khắc nghiệt hoặc yêu cầu tiêu chuẩn vật liệu cao cấp.

Việc chọn vật liệu không bao giờ nên dựa vào giá thành rẻ, mà phải căn cứ vào môi trường chất lỏng, nhiệt độ, áp suất làm việc và tuổi thọ yêu cầu của dự án.

Van điều chỉnh áp lực nước ren và mặt bích khác nhau thế nào?

Việc chọn sai kiểu kết nối sẽ khiến thiết bị không thể lắp vừa vặn vào đường ống dù thông số DN đã chính xác. Do đó, cần kiểm tra kỹ quy cách ren hoặc tiêu chuẩn mặt bích (DIN, JIS, ANSI).

Các thông số kỹ thuật cần quan tâm

Khi mua hàng, thay vì chỉ nói "Tôi cần mua van DN50", bạn phải cung cấp đủ bộ ba thông số quan trọng nhất: Áp suất đầu vào + Áp suất đầu ra mong muốn + Lưu lượng.

Van chỉnh áp lực nước có điều chỉnh được không?

Hầu hết các dòng van hiện đại đều cho phép người dùng chủ động điều chỉnh áp suất đầu ra thông qua vít vặn, núm xoay, lò xo hoặc hệ thống pilot. Bằng cách xoay cơ cấu điều chỉnh, lực nén của lò xo thay đổi sẽ tác động trực tiếp lên màng van, từ đó thiết lập mức áp lực mong muốn.

Lưu ý quan trọng: Tuyệt đối không tự ý vặn vượt quá giới hạn dải điều chỉnh do nhà sản xuất quy định. Sau khi hiệu chỉnh, luôn phải kiểm tra lại giá trị áp suất thực tế bằng đồng hồ đo chuyên dụng.

Van giảm áp và van chỉnh áp lực nước có giống nhau không?

• Van giảm áp: Là dạng thiết bị cụ thể có mục đích hạ áp suất cao từ nguồn xuống mức thấp an toàn ở đầu ra.

• Van điều chỉnh áp lực: Là khái niệm bao hàm rộng lớn hơn, bao gồm mọi thiết bị có khả năng kiểm soát, điều tiết và duy trì áp suất theo thông số cài đặt.

• Van an toàn: Thiết bị bảo vệ xả áp khi có sự cố quá tải, không đóng vai trò điều áp dòng chảy thường xuyên.

Không nên đánh đồng các thuật ngữ này với nhau để tránh mua nhầm chủng loại thiết bị phục vụ cho hệ thống.

Ứng Dụng Thực Tế

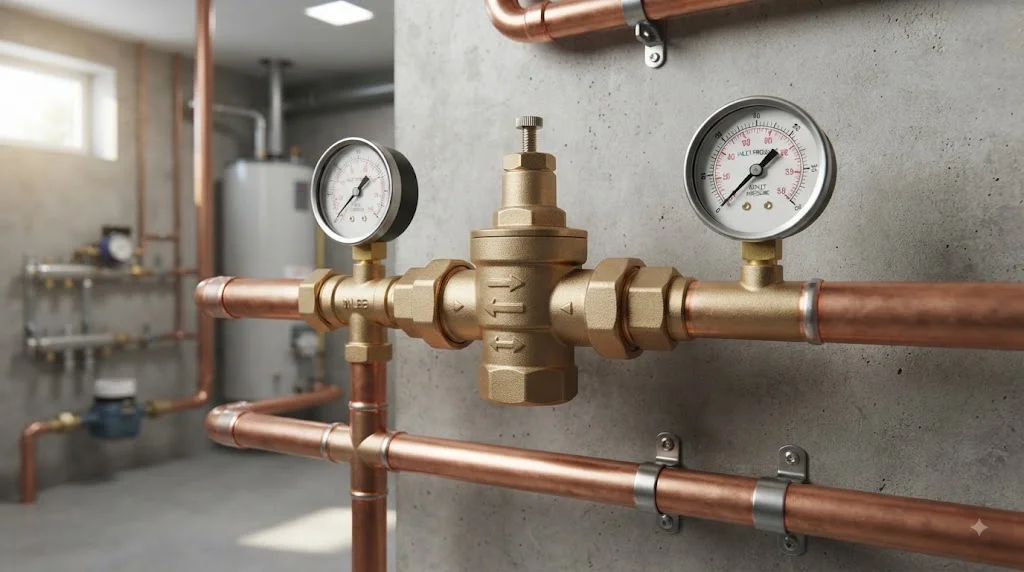

Van điều chỉnh áp lực nước được sử dụng ở đâu?

• Hệ thống cấp nước dân dụng: Lắp đặt tại các tòa nhà cao tầng, chung cư, khách sạn để hạ áp lực nước cho các tầng thấp, tránh hiện tượng bục vỡ ống nước và thiết bị vệ sinh.

• Hệ thống trạm bơm cấp nước: Kiểm soát ổn định áp lực đầu nguồn cho các tuyến ống phân phối chính dài hàng kilômét.

• Nhà máy công nghiệp: Ứng dụng trong các dây chuyền nước sản xuất, hệ thống nước làm mát thiết bị cơ khí và cấp nước kỹ thuật.

• Hệ thống PCCC: Lắp đặt tại các vị trí phân nhánh có yêu cầu kiểm soát áp lực khắt khe theo đúng bản vẽ thiết kế kỹ thuật phòng cháy chữa cháy được phê duyệt.

Khi nào cần lắp van chỉnh áp lực nước?

Bạn cần lắp đặt thiết bị này ngay khi nhận thấy các dấu hiệu: áp suất nguồn cấp quá cao so với thiết bị sử dụng, áp lực nước biến động mạnh theo thời điểm trong ngày gây tiếng ồn và rung lắc đường ống, hoặc các thiết bị đầu ra chỉ chịu được mức áp suất thấp hơn áp lực thực tế của nguồn. Việc đưa van chỉnh áp lực nước vào chu trình khép kín sẽ bảo vệ toàn bộ mạng lưới thiết bị khỏi nguy cơ hỏng hóc.

Sai lầm thường gặp khi sử dụng van điều chỉnh áp lực

• Sai lầm 1: Chỉ chọn van theo kích thước DN, bỏ qua các yếu tố về lưu lượng và áp suất làm việc.

• Sai lầm 2: Không nắm rõ áp suất đầu vào (P_1 ), dẫn đến việc chọn nhầm dải áp chịu đựng của van.

• Sai lầm 3: Không xác định áp suất đầu ra mong muốn (P_2 ), khiến van không đạt hiệu quả điều tiết.

• Sai lầm 4: Chọn van có kích thước quá nhỏ so với đường ống, gây thắt cổ chai, sụt áp và hạn chế lưu lượng nước.

• Sai lầm 5: Lắp ngược chiều dòng chảy, bỏ qua mũi tên chỉ hướng trên thân van.

• Sai lầm 6: Không xả cặn vệ sinh đường ống trước khi lắp, khiến mạt sắt, cát sỏi làm kẹt màng van hoặc hỏng bề mặt làm kín.

• Sai lầm 7: Xoay vặn vít điều chỉnh liên tục tùy tiện mà không theo dõi đồng hồ áp suất thực tế.

Hướng Dẫn / Checklist

Cách chọn van điều chỉnh áp lực nước đúng chuẩn

• Bước 1: Đo đạc áp suất đầu vào: Xác định chính xác thông số P_1 thực tế tại vị trí định lắp van.

• Bước 2: Xác định áp suất đầu ra mong muốn: Làm rõ mức P_2 mà thiết bị phía sau yêu cầu.

• Bước 3: Tính toán lưu lượng dòng chảy: Đảm bảo van đáp ứng đủ khối lượng nước tiêu thụ lớn nhất.

• Bước 4: Xác định quy cách DN: Lựa chọn đường kính phù hợp với khổ ống thực tế.

• Bước 5: Lựa chọn vật liệu: Cân nhắc giữa đồng, gang hay inox dựa trên môi chất và môi trường.

• Bước 6: Chọn kiểu kết nối: Quyết định dùng ren hay mặt bích.

• Bước 7: Kiểm tra dải điều chỉnh áp suất: Đảm bảo giá trị cần cài đặt nằm gọn trong dải thông số của nhà sản xuất.

• Bước 8: Đối chiếu Catalogue: Kiểm tra toàn diện nhiệt độ, áp lực, vật liệu trên tài liệu kỹ thuật chính hãng.

Checklist lắp đặt và vận hành

• Kiểm tra kỹ chiều mũi tên dòng chảy trên thân van.

• Vệ sinh, thổi sạch cặn bẩn đường ống trước khi thi công.

• Kiểm tra chuẩn xác bước ren hoặc bề mặt mặt bích.

• Lắp đặt gioăng làm kín đúng vị trí đối với van mặt bích.

• Siết lực bu-lông đều tay, tránh siết quá lực gây nứt vỡ.

• Lắp bổ sung đồng hồ áp suất trước và sau van để tiện theo dõi.

• Mở van cấp nước từ từ sau khi lắp đặt xong.

• Kiểm tra kỹ hiện tượng rò rỉ tại các điểm kết nối.

• Đo đạc kiểm tra áp suất đầu ra thực tế.

• Thực hiện điều chỉnh áp lực từng bước một cách cẩn thận.

• Kiểm tra lại độ ổn định của áp suất khi lưu lượng nước thay đổi đột ngột.

FAQ – Câu Hỏi Thường Gặp

Van điều chỉnh áp lực nước là gì?

Van chỉnh áp lực nước là thiết bị cơ khí lắp trên đường ống nhằm kiểm soát, điều tiết và duy trì áp suất nước ở mức ổn định theo yêu cầu vận hành của hệ thống.

Van chỉnh áp lực nước có tác dụng gì?

Thiết bị giúp bảo vệ đường ống và các thiết bị sử dụng phía sau khỏi hiện tượng quá áp, đồng thời giữ lưu lượng và áp suất nước luôn ổn định, tránh tình trạng chập chờn dòng chảy.

Van giảm áp nước có giống van điều chỉnh áp lực không?

Van giảm áp là một chủng loại nằm trong nhóm van điều chỉnh áp lực, chuyên trách nhiệm vụ hạ áp suất cao xuống mức thấp. Khái niệm điều chỉnh áp lực có phạm vi rộng hơn tùy theo thiết kế van.

Chọn van chỉnh áp lực nước theo DN có đủ không?

Hoàn toàn không đủ. Bạn bắt buộc phải xác định thêm áp suất đầu vào, áp suất đầu ra mong muốn, lưu lượng dòng chảy, vật liệu, nhiệt độ và kiểu kết nối để đảm bảo tính tương thích kỹ thuật.

Van chỉnh áp lực nước lắp ở đâu?

Van thường được lắp đặt trên tuyến ống chính phía trước khu vực hoặc thiết bị cần bảo vệ áp suất. Vị trí cụ thể phải tuân thủ nghiêm ngặt theo sơ đồ thiết kế thủy lực của công trình.

Kết Luận + CTA

Chọn đúng van chỉnh áp lực nước để hệ thống vận hành ổn định

Van điều chỉnh áp lực nước không đơn thuần chỉ là một thiết bị “giảm áp” thông thường, mà là giải pháp cốt lõi để bảo vệ toàn bộ mạng lưới đường ống khỏi nguy cơ sự cố. Muốn lựa chọn chính xác, kỹ sư và người mua phải đánh giá toàn diện điều kiện làm việc của hệ thống theo công thức chuẩn:

P_1 → P_2 → Lưu lượng → DN → Vật liệu → Kiểu kết nối → Nhiệt độ, trong đó áp suất đầu vào và đầu ra là hai thông số quyết định thành bại của dự án.
