PN16 DN15 – Hiểu Đúng Ký Hiệu Để Chọn Đúng Thiết Bị Đường Ống

Trong quá trình thi công, lắp đặt hoặc mua sắm vật tư cho hệ thống cấp nước và đường ống kỹ thuật, người mua thường xuyên bắt gặp những ký hiệu kỹ thuật in nổi trên thân van , mặt bích hoặc phụ kiện như pn16 dn15. Tuy nhiên, không phải ai cũng nắm rõ bản chất đằng sau những con số này.

Nhiều người thường băn khoăn liệu DN15 có thực sự là đường kính chính xác 15 mm, hay pn16dn15 có nghĩa là thiết bị chịu được đúng 16 bar trong mọi điều kiện vận hành? Liệu hai sản phẩm cùng mang thông số này nhưng khác hãng có thể thay thế cho nhau không? Những hiểu lầm nhỏ này rất dễ dẫn đến việc đặt hàng sai quy cách, gây gián đoạn công trình và tốn kém chi phí. Việc nắm vững ý nghĩa thực tế của pn16dn15 sẽ giúp người dùng lựa chọn thiết bị chuẩn xác, đồng bộ hoàn hảo với hệ thống.

Kiến Thức Nền

PN16 DN15 là gì?

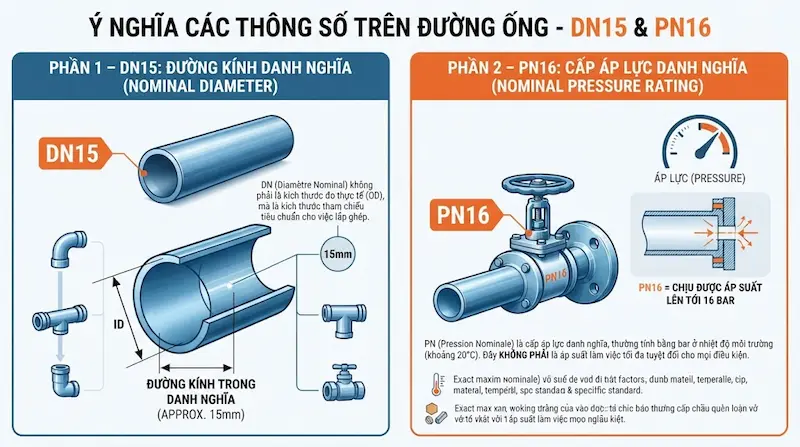

PN16 DN15 là tổ hợp hai thông số kỹ thuật cốt lõi thể hiện trên thiết bị hoặc hệ thống đường ống. Trong đó, DN15 biểu thị kích thước danh nghĩa của đường ống hoặc thiết bị, còn PN16 là cấp áp suất danh nghĩa theo hệ thống phân loại tiêu chuẩn. Hai thông số này đi kèm với nhau để xác định nhanh quy mô và khả năng chịu áp của van, mặt bích hay phụ kiện.

Cần tách bạch rõ ràng về mặt bản chất:

• DN15: Đại diện cho quy cách kích thước danh nghĩa.

• PN16: Đại diện cho cấp áp suất danh nghĩa.

DN15 là gì?

DN là viết tắt của Diameter Nominal – đường kính danh nghĩa của hệ thống ống. Thuộc nhóm kích thước nhỏ, DN15 thường gặp trong các hệ thống dẫn nước dân dụng và kỹ thuật lưu lượng vừa.

Tuy nhiên, DN15 không có nghĩa là đường kính thực tế bên trong chính xác bằng 15 mm. Kích thước thực tế của thiết bị còn phụ thuộc vào tiêu chuẩn sản xuất, độ dày thành ống, chất liệu cấu tạo, kiểu kết nối và nhà sản xuất. Khi mua hàng, ngoài ký hiệu DN15, bạn cần đối chiếu kỹ catalogue và tiêu chuẩn đầu nối.

Một số kích thước danh nghĩa thường gặp trong hệ thống bao gồm: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.

PN16 là gì?

PN là ký hiệu viết tắt của Pressure Nominal – cấp áp suất danh nghĩa của thiết bị đường ống theo các tiêu chuẩn quốc tế tương ứng. Trong đó, PN16 là cấp áp suất thông dụng nhất trong các công trình hiện nay.

Một điểm kỹ thuật cực kỳ quan trọng là không nên hiểu PN16 đơn giản là thiết bị luôn làm việc an toàn ở đúng 16 bar trong mọi điều kiện. Khả năng chịu áp lực thực tế của sản phẩm phụ thuộc vào vật liệu chế tạo, nhiệt độ môi chất, tiêu chuẩn thiết kế và nhà sản xuất. Do đó, luôn phải tra cứu thông số pressure rating hoặc datasheet cụ thể của nhà sản xuất thay vì chỉ nhìn vào ký hiệu PN16.

PN16 DN15 thường xuất hiện trên những sản phẩm nào?

Tổ hợp thông số pn16dn15 không phải là tên riêng của một loại thiết bị cố định, mà là bộ quy cách kỹ thuật có thể xuất hiện trên rất nhiều chủng loại vật tư khác nhau trong hệ thống:

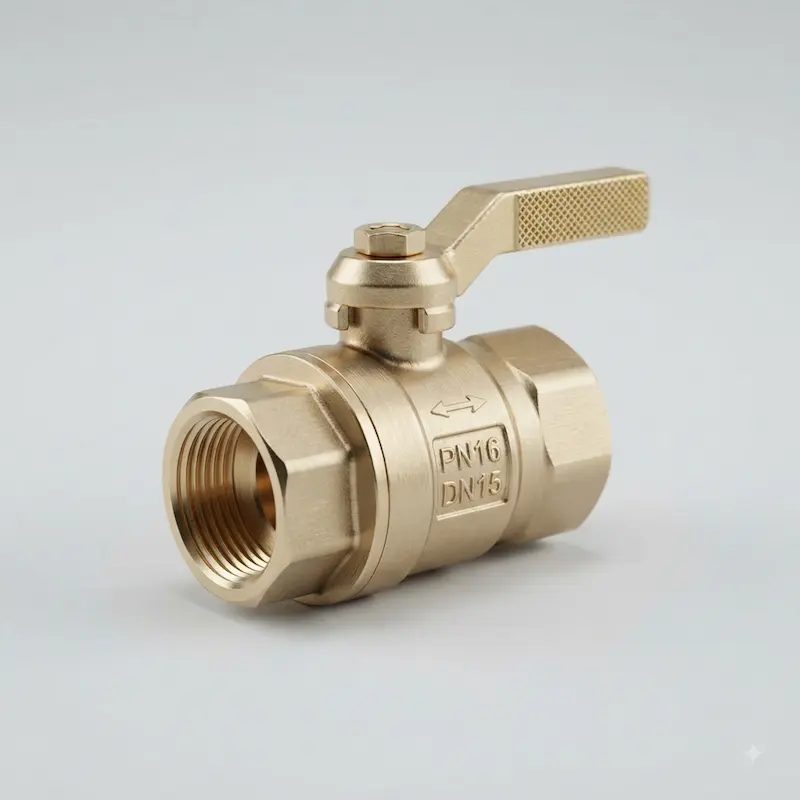

• Van bi: Dùng để đóng hoặc mở hoàn toàn dòng chảy chất lỏng trong đường ống.

• Van một chiều: Cơ chế cho phép nước chảy theo một hướng duy nhất, ngăn chặn tình trạng dòng chảy ngược.

• Van cầu: Chuyên dùng cho các vị trí yêu cầu điều tiết lưu lượng dòng chảy hoặc đóng mở linh hoạt.

• Van cổng (Van cửa ): Dùng chủ yếu cho chức năng đóng ngắt dòng nước tổng.

• Mặt bích và phụ kiện đường ống: Các loại cút, tê, măng xông, đầu nối có quy cách tương ứng.

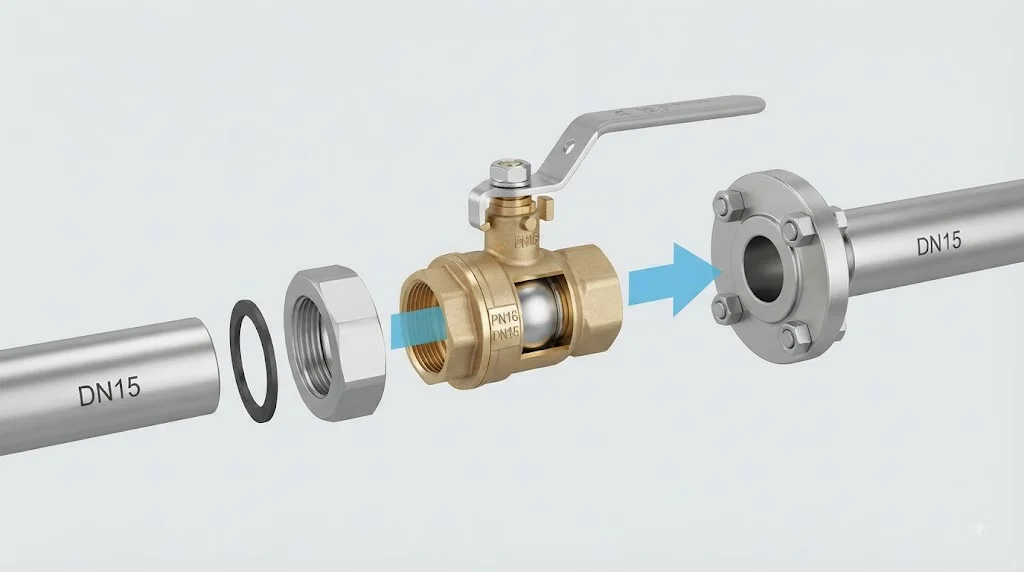

PN16DN15 có ý nghĩa như thế nào khi chọn van?

Khi nhìn thấy thông số DN15 – PN16 trên catalogue, người mua có thể hiểu sơ bộ rằng thiết bị đó có kích thước danh nghĩa DN15 và thuộc cấp áp suất PN16. Tuy nhiên, thông tin này chưa đủ để bạn tiến hành đặt hàng ngay lập tức.

Hai sản phẩm hoàn toàn có thể cùng mang thông số DN15 PN16 nhưng lại khác biệt hoàn toàn về:

• Vật liệu chế tạo (đồng, inox, gang, nhựa chịu lực).

• Kiểu kết nối (ren trong, ren ngoài, mặt bích tiêu chuẩn DIN/ANSI).

• Giới hạn nhiệt độ làm việc và đặc tính môi chất.

• Nhà sản xuất và tiêu chuẩn kỹ thuật áp dụng.

Do đó, pn16dn15 chỉ là bước lọc thông số ban đầu, kỹ sư và người mua vẫn phải kiểm tra chi tiết các tài liệu kỹ thuật đi kèm.

DN15 PN16 tương đương bao nhiêu inch?

Trong hệ thống kỹ thuật đường ống, quy cách DN15 thường được quy đổi tham khảo tương đương với kích thước 1/2 inch. Tuy nhiên, bạn không nên coi inch và DN là hai thông số có thể quy đổi tuyệt đối theo đường kính đo thực tế bằng thước dây.

PN16 DN15 và PN10 DN15 khác nhau thế nào?

Điểm cốt lõi cần ghi nhớ là DN giống nhau không có nghĩa là cấp áp suất PN giống nhau. Ngược lại, PN khác nhau cũng không đồng nghĩa hai sản phẩm hoàn toàn không thể kết nối, vì khả năng tương thích còn phụ thuộc vào tiêu chuẩn mặt bích và điều kiện làm việc thực tế.

PN16 DN15 và PN16 DN20 khác nhau thế nào?

Giải thích kỹ thuật: DN quyết định quy mô kích thước đường ống và lưu lượng dòng chảy, trong khi PN liên quan đến khả năng chịu áp suất. Do đó, hiện tượng DN tăng nhưng PN không tăng là hoàn toàn bình thường trong thiết kế cơ khí, vì đây là hai thông số độc lập về mặt bản chất.

Các thông số cần kiểm tra ngoài PN16DN15

Khi tìm mua vật tư có ký hiệu pn16dn15, việc chỉ dựa vào hai thông số này là chưa đủ. Người mua cần đối chiếu thêm bộ checklist thông số toàn diện:

• Kích thước danh nghĩa (DN) và Cấp áp suất (PN).

• Vật liệu thân và vật liệu gioăng làm kín (PTFE, EPDM, NBR).

• Kiểu kết nối: Ren trong, ren ngoài, mặt bích hay hàn.

• Giới hạn áp suất và nhiệt độ làm việc thực tế.

• Đặc tính môi chất dẫn truyền: Nước sạch, nước nóng, hóa chất hay khí nén.

• Tiêu chuẩn sản xuất (BS, DIN, JIS, ANSI).

• Chủng loại thiết bị: Kiểu van, cơ cấu vận hành (tay gạt, tay quay vô lăng, điều khiển điện/khí nén).

Tại sao cần kiểm tra tiêu chuẩn khi chọn PN16DN15?

Ký hiệu PN16 không bao giờ đứng độc lập mà luôn gắn liền với một bộ tiêu chuẩn sản xuất cụ thể. Tiêu chuẩn này quy định chi tiết từ kích thước tổng thể, khoảng cách tâm lỗ bích, đường kính vòng bu-lông cho đến điều kiện thử nghiệm áp lực.

Do đó, khi mua vật tư, bạn bắt buộc phải xác định rõ: PN16 này thuộc tiêu chuẩn nào? (Ví dụ: Tiêu chuẩn BS hay JIS 10K/16K) [chèn link: so sánh tiêu chuẩn mặt bích BS và JIS]. Sau đó đối chiếu trực tiếp với bản vẽ kỹ thuật, bảng đặc tả (specification) và catalogue nhà sản xuất để tránh mua phải thiết bị không khớp nối.

Ứng Dụng Thực Tế

PN16DN15 được sử dụng ở đâu?

Quy cách pn16dn15 xuất hiện phổ biến trong nhiều hệ thống kỹ thuật khác nhau:

• Hệ thống cấp nước dân dụng: Lắp đặt tại các đường ống cấp nước sinh hoạt trong nhà ở, chung cư, khách sạn và công trình dân dụng.

• Hệ thống công nghiệp nhẹ: Đường nước kỹ thuật, hệ thống làm mát máy móc và các dây chuyền sản xuất quy mô vừa.

• Hệ thống HVAC: Các đường ống nước lạnh hoặc nước nóng tuần hoàn trong hệ thống điều hòa không khí trung tâm.

• Các thiết bị đo đạc và lọc nước: Bộ lọc cặn, đồng hồ đo lưu lượng nước và các tuyến ống nhánh yêu cầu kiểm soát chặt chẽ.

Khi nào nên chọn thiết bị PN16DN15?

Bạn nên lựa chọn quy cách này khi bản vẽ thiết kế kỹ thuật yêu cầu rõ ràng đường kính DN15, hệ thống yêu cầu cấp áp suất danh nghĩa PN16, kích thước kết nối tương thích hoàn toàn với đường ống sẵn có, và các thông số về áp suất, nhiệt độ, môi chất nằm gọn trong giới hạn chịu tải của sản phẩm.

Ngược lại, tuyệt đối không nên chọn khi hệ thống yêu cầu lưu lượng lớn hơn đòi hỏi DN20 hoặc DN25, khi kiểu kết nối ren/mặt bích không tương thích, hoặc khi áp suất và nhiệt độ làm việc thực tế vượt quá giới hạn an toàn của thiết bị.

Sai lầm thường gặp khi chọn PN16 DN15

• Sai lầm 1: Mặc định PN16 luôn chịu được đúng 16 bar trong mọi môi trường nhiệt độ mà không kiểm tra biểu đồ giảm áp theo nhiệt độ.

• Sai lầm 2: Nghĩ rằng DN15 là đường kính đo thực tế chính xác 15 mm, dẫn đến sai sót khi chọn phụ kiện kết nối ngoài.

• Sai lầm 3: Chỉ nhìn vào thông số DN mà bỏ qua kiểu kết nối, khiến mua về không thể lắp vào hệ thống..

• Sai lầm 4: Chỉ chú ý đến cấp áp suất PN mà bỏ qua vật liệu thân và gioăng làm kín, gây rò rỉ hoặc ăn mòn hóa chất nhanh chóng

• Sai lầm 5: Bỏ qua việc kiểm tra tiêu chuẩn sản xuất, đặc biệt nghiêm trọng khi lắp đặt các hệ thống mặt bích có tâm lỗ bu-lông khác nhau.

Hướng Dẫn / Checklist

Cách chọn sản phẩm PN16DN15 đúng yêu cầu

• Bước 1: Xác định chủng loại thiết bị: Bạn đang cần mua van bi, van một chiều, van cổng, mặt bích hay phụ kiện nối ống?

• Bước 2: Xách định quy cách DN: Kiểm tra kỹ bản vẽ kỹ thuật hoặc đo đạc đường kính ống thực tế.

• Bước 3: Xác định cấp áp suất PN: Đối chiếu yêu cầu áp lực hệ thống qua bảng specification.

• Bước 4: Xác định tiêu chuẩn kỹ thuật: Làm rõ tiêu chuẩn sản xuất của thiết bị (DIN, BS, JIS).

• Bước 5: Kiểm tra kiểu kết nối: Đảm bảo ren hoặc mặt bích khớp tuyệt đối với đường ống.

• Bước 6: Kiểm tra điều kiện làm việc thực tế: Rà soát lại áp suất, nhiệt độ và đặc tính môi chất.

• Bước 7: Đối chiếu Catalogue chính hãng: Bước cuối cùng để chốt mã sản phẩm chuẩn xác trước khi đặt hàng.

Checklist nhanh trước khi mua PN16DN15

• Đã xác định đúng kích thước danh nghĩa DN15.

• Đã xác định đúng cấp áp suất danh nghĩa PN16.

• Đã phân loại rõ chủng loại thiết bị cần mua.

• Đã nắm rõ tiêu chuẩn kỹ thuật áp dụng (BS, DIN, JIS...).

• Đã chọn đúng vật liệu cấu tạo thân và gioăng phù hợp môi chất.

• Đã kiểm tra chuẩn kiểu kết nối (ren trong, ren ngoài, mặt bích).

• Đã đối chiếu giới hạn áp suất làm việc thực tế của hệ thống.

• Đã kiểm tra giới hạn nhiệt độ chịu đựng của thiết bị.

• Đã xác định rõ đặc tính môi chất dẫn truyền.

• Đã kiểm tra kích thước thực tế tương thích.

• Đã tra cứu kỹ catalogue hoặc datasheet nhà sản xuất.

• Đã yêu cầu đầy đủ chứng chỉ chất lượng (CO/CQ) nếu dự án yêu cầu.

FAQ – Câu Hỏi Thường Gặp

PN16 DN15 là gì?

PN16DN15 là tổ hợp hai thông số kỹ thuật trên thiết bị đường ống: DN15 chỉ kích thước danh nghĩa của ống, còn PN16 chỉ cấp áp suất danh nghĩa theo tiêu chuẩn áp dụng.

PN16 có phải chịu được 16 bar không?

Không nên mặc định tuyệt đối. Khả năng chịu áp thực tế của thiết bị phụ thuộc vào vật liệu chế tạo, nhiệt độ vận hành, tiêu chuẩn thiết kế và nhà sản xuất.

DN15 tương đương bao nhiêu inch?

DN15 thường được quy đổi tham khảo tương đương với kích thước 1/2 inch, tuy nhiên kích thước cơ khí thực tế của đầu nối còn phụ thuộc vào tiêu chuẩn sản xuất cụ thể.

PN16DN15 dùng cho loại van nào?

Quy cách này có thể xuất hiện trên rất nhiều loại thiết bị khác nhau như van bi, van một chiều, van cầu, van cổng, bộ lọc và các phụ kiện nối ống.

Khi mua thiết bị DN15 PN16 cần kiểm tra gì?

Ngoài DN và PN, bạn bắt buộc phải kiểm tra tiêu chuẩn sản xuất, vật liệu cấu tạo, kiểu kết nối, áp suất làm việc, nhiệt độ, môi chất và đối chiếu catalogue kỹ thuật chính hãng.

Kết Luận + CTA

Hiểu đúng PN16DN15 để chọn đúng thiết bị đường ống

Ký hiệu pn16 dn15 cần được hiểu chính xác là sự kết hợp giữa DN15 (kích thước danh nghĩa) và PN16 (cấp áp suất danh nghĩa). Tuy nhiên, hai thông số này vẫn chưa đủ để khẳng định một sản phẩm hoàn toàn phù hợp với dự án của bạn.
