Nối Ren Trong Ren Ngoài – Giải Pháp Kết Nối Chuyển Tiếp Tối Ưu Cho Đường Ống

Trong quá trình lắp đặt hệ thống đường ống, van công nghiệp hoặc các thiết bị kỹ thuật, không phải lúc nào hai đầu cần liên kết cũng có cùng một kiểu ren. Một đầu có thể được thiết kế theo dạng ren trong, trong khi đầu còn lại yêu cầu kết nối ren ngoài. Nếu lựa chọn sai phụ kiện, hai đầu nối rất dễ gặp tình trạng không lắp được, sai kích thước, lỏng lẻo, gây rò rỉ môi chất nguy hiểm hoặc thậm chí làm hỏng bước ren khi cố gắng dùng lực siết quá mạnh.

Đây chính là lý do các loại nối ren trong ngoài được sử dụng rộng rãi nhằm tạo ra điểm chuyển tiếp linh hoạt và chắc chắn giữa các kiểu kết nối khác nhau. Tuy nhiên, để chọn mua chính xác thiết bị này, người dùng không chỉ cần biết khái niệm nối ren trong ngoài là gì mà còn phải nắm rõ kích thước danh nghĩa, kiểu dáng và chuẩn ren kỹ thuật đi kèm.

Nối ren trong ren ngoài là gì?

Nối ren trong ren ngoài là phụ kiện đường ống cơ khí có hai đầu kết nối với hai kiểu ren khác nhau: một đầu ren trong và một đầu ren ngoài, được sử dụng để liên kết các đoạn ống hoặc thiết bị có đầu ren tương ứng trong hệ thống.

Cấu trúc hoạt động được hiểu đơn giản như sau:

• Đầu ren trong của phụ kiện sẽ khớp với đầu ren ngoài của đường ống/thiết bị.

• Đầu ren ngoài của phụ kiện sẽ vặn chặt vào đầu ren trong của đường ống/thiết bị còn lại.

Phụ kiện này đóng vai trò như cầu nối trung gian, giúp giải quyết triệt để vấn đề lệch kiểu ren giữa các linh kiện trong hệ thống đường ống dân dụng và công nghiệp.

Cấu tạo và nguyên lý kết nối của nối ren trong ngoài

Phụ kiện được cấu thành từ thân chính, đầu ren trong, đầu ren ngoài, phần thân lục giác (đối với loại dùng cờ lê) và bề mặt làm kín. Về nguyên lý hoạt động, đây không phải là thiết bị điều tiết hay đóng mở dòng chảy, mà thuần túy là một phụ kiện liên kết cơ khí tĩnh.

Quá trình lắp đặt đòi hỏi kỹ thuật viên xác định đúng hai đầu cần nối, đối chiếu chiều ren, kiểm tra kích thước, sau đó vặn khớp hai đầu ren tương ứng, kết hợp cùng vật liệu làm kín chuyên dụng (như băng tan lụa non) và siết với lực vừa đủ để đạt độ kín khít tuyệt đối.

Ren trong và ren ngoài khác nhau như thế nào?

Việc phân biệt rõ ràng hai dạng ren này là bước đầu tiên để tránh mua nhầm phụ kiện:

Mẹo nhận biết thực tế: Nếu bạn nhìn vào lỗ của phụ kiện và thấy các vòng rãnh ren nằm khuất bên trong, đó chính là ren trong. Ngược lại, nếu rãnh ren bao quanh bề mặt trục thò ra ngoài, đó là ren ngoài.

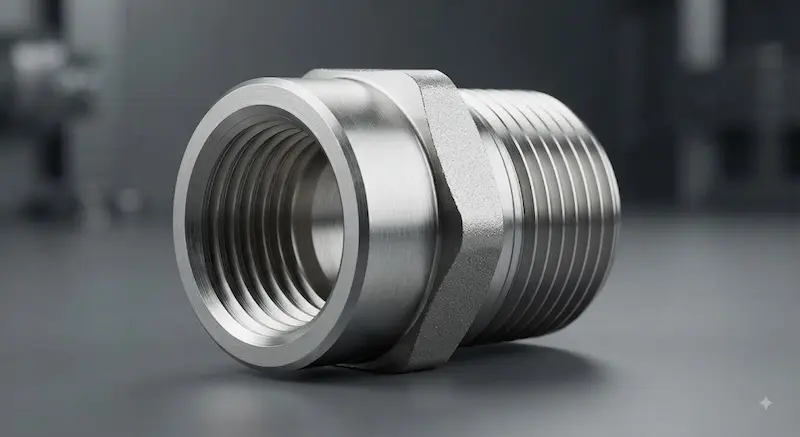

Phân Tích Chuyên Sâu

Các loại nối ren trong ren ngoài phổ biến

1. Nối ren trong ngoài dạng thẳng

Hai đầu kết nối nằm trên cùng một trục thẳng, dùng để chuyển tiếp hoặc kéo dài khoảng cách giữa hai đầu ren khác kiểu một cách đơn giản nhất.

2. Nối ren trong ngoài dạng lục giác

Thiết kế phần thân giữa có dạng khối lục giác đa cạnh, tạo điểm tựa để sử dụng cờ lê mỏ lết khi thi công. Ưu điểm lớn nhất là dễ thao tác, tăng độ bám khi siết chặt lực lớn và chống trượt.

3. Nối ren trong ngoài giảm

Thiết kế hai đầu có kích thước đường kính khác nhau (ví dụ: 1" × 1/2"), rất phù hợp khi cần thu hẹp hoặc mở rộng quy mô đường ống ngay tại vị trí chuyển tiếp ren.

4. Vật liệu chế tạo đa dạng

• Inox (Inox 304 / Inox 316): Chống ăn mòn tuyệt vời, độ bền cao, chuyên dùng cho hóa chất, nước sạch và công nghiệp.

• Đồng: Thường dùng trong các hệ thống cấp thoát nước sinh hoạt, khí nén áp lực vừa phải.

Nối ren trong ngoài có những kích thước nào?

Dưới đây là bảng quy đổi kích thước danh nghĩa phổ biến của phụ kiện trên thị trường:

Lưu ý: Các thông số quy đổi trên là kích thước danh nghĩa (nominal size), không nên dùng thước đo trực tiếp bề ngoài của bước ren để suy luận tuyệt đối.

Các chuẩn ren thường gặp

Việc nắm vững các tiêu chuẩn ren quốc tế giúp tránh tình trạng mua phụ kiện về nhưng không vặn khít vào nhau:

• BSP (British Standard Pipe): Chuẩn ren hệ Anh phổ biến trong hệ thống ống nước dân dụng và công nghiệp thông thường.

• BSPT (British Standard Pipe Taper): Chuẩn ren côn hệ Anh, thường tạo độ kín cơ học nhờ độ côn của ren.

• NPT (National Standard Pipe Taper): Chuẩn ren côn phổ biến theo hệ tiêu chuẩn kỹ thuật Mỹ.

Hai phụ kiện có cùng kích thước danh nghĩa (ví dụ cùng 1 inch) nhưng khác chuẩn ren (BSP và NPT) sẽ không thể vặn khít hoàn toàn với nhau, đây là lỗi mua hàng rất hay gặp.

So sánh nối ren trong ren ngoài và nối ren hai đầu ren trong

• Nối ren trong – ren ngoài: Gồm một đầu ren trong và một đầu ren ngoài, tối ưu cho việc chuyển tiếp các hệ thống lệch kiểu kết nối.

• Nối hai đầu ren trong (Măng xông ren trong): Cả hai đầu đều là ren trong, chuyên dùng để nối dài hai đoạn ống có đầu ren ngoài với nhau.

Việc chọn loại nào phụ thuộc hoàn toàn vào đặc điểm thiết kế của hai đầu đường ống chờ sẵn tại công trình.

Nên chọn inox 304, inox 316 hay đồng?

Không có vật liệu nào là “tốt nhất” cho mọi trường hợp.

• Inox 304: Chống ăn mòn tốt, ứng dụng rộng rãi, chi phí hợp lý.

• Inox 316: Khả năng kháng hóa chất và môi trường chứa chloride (muối, nước biển) vượt trội hơn hẳn.

• Đồng: Dẻo dai, dễ gia công, thích hợp cho hệ thống dẫn nước dân dụng.

Môi chất truyền dẫn, nhiệt độ, áp suất làm việc và ngân sách dự án là những yếu tố quyết định trực tiếp đến việc chọn vật liệu.

Thông số cần kiểm tra trước khi mua

Các thông số cốt lõi cần xác định rõ gồm: kiểu ren (trong/ngoài), kích thước danh nghĩa, chuẩn ren (BSP/NPT), vật liệu chế tạo, áp suất làm việc tối đa, nhiệt độ vận hành và tiêu chuẩn sản xuất. Đặc biệt, ba yếu tố Size + Thread Standard + Material là những thông tin bắt buộc phải cung cấp cho nhà cung cấp để nhận báo giá chính xác nhất.

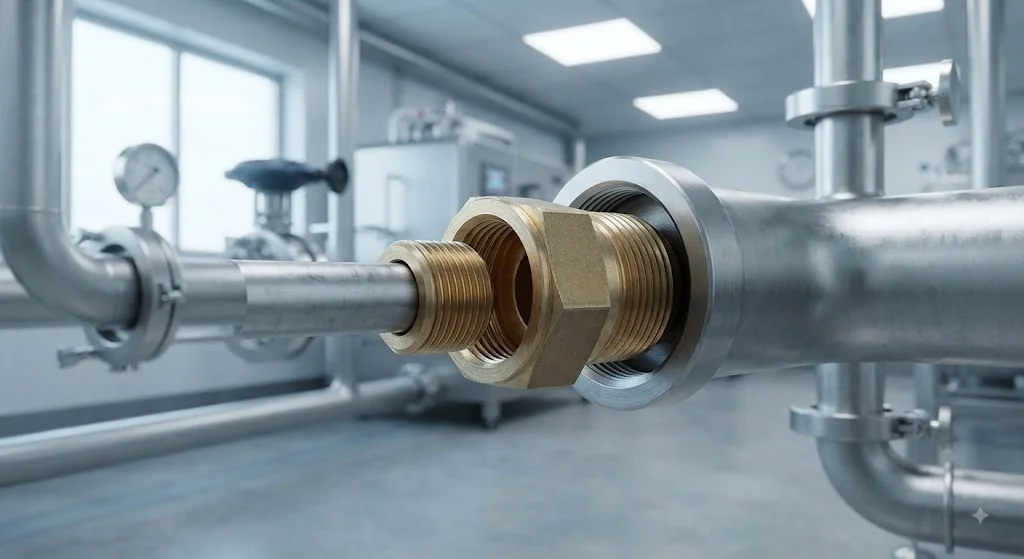

Ứng Dụng Thực Tế

Nối ren trong ngoài được sử dụng ở đâu?

• Hệ thống cấp nước: Kết nối các đoạn ống, van khóa, đồng hồ đo nước và thiết bị vệ sinh dân dụng hoặc công nghiệp.

• Hệ thống khí nén: Lắp đặt tại các điểm chuyển tiếp đường ống dẫn khí đến các bộ lọc, van tiết lưu hoặc thiết bị khí nén.

• Hệ thống công nghiệp: Ứng dụng trong đường ống dẫn dầu, khí đốt, hóa chất nhẹ và các dây chuyền công nghệ yêu cầu độ linh hoạt cao.

• Máy móc và thiết bị cơ khí: Dùng làm cổng chuyển đổi trung gian giữa các đầu ren của máy bơm, bình áp lực và đường ống chính.

Khi nào nên dùng nối ren trong ren ngoài?

Bạn nên sử dụng phụ kiện này khi hai đầu cần nối khác kiểu ren, hệ thống sử dụng kết nối ren cơ khí linh hoạt, không yêu cầu phương án hàn cố định, cần thuận tiện cho việc tháo lắp bảo trì định kỳ, và kích thước nằm trong giới hạn kết nối ren thông thường.

Ngược lại, nếu áp suất hệ thống quá lớn, đường kính ống quá lớn, yêu cầu mối nối hàn toàn diện hoặc môi trường có độ rung động cực mạnh, bạn nên cân nhắc các phương án kết nối bích hoặc hàn giáp mép.

Sai lầm thường gặp khi chọn nối ren trong ngoài

• Sai lầm 1: Nhầm lẫn đầu ren, không xác định rõ đầu nào là ren trong hay ren ngoài dẫn đến mua về không lắp được.

• Sai lầm 2: Nhầm lẫn kích thước danh nghĩa, ví dụ thực tế cần size 3/4" nhưng lại đặt nhầm size 1".

• Sai lầm 3: Không kiểm tra chuẩn ren, dùng lẫn lộn giữa ren BSP và NPT gây hỏng bước ren khi vặn ép.

• Sai lầm 4: Chọn vật liệu không phù hợp môi chất, dẫn đến hiện tượng ăn mòn nhanh chóng chỉ sau một thời gian ngắn vận hành.

• Sai lầm 5: Siết ren quá mạnh tay, làm biến dạng phụ kiện hoặc nứt vỡ chân ren.

Hướng Dẫn / Checklist

Cách chọn nối ren trong ren ngoài đúng loại

• Bước 1: Xác định đặc điểm của hai đầu cần kết nối (ví dụ thiết bị là ren trong, ống chờ là ren ngoài).

• Bước 2: Xác định chính xác hướng chuyển tiếp (một đầu trong, một đầu ngoài).

• Bước 3: Đo đạc hoặc tra cứu kích thước danh nghĩa (size) của cả hai đầu.

• Bước 4: Kiểm tra kỹ chuẩn ren (BSP, BSPT hoặc NPT).

• Bước 5: Lựa chọn vật liệu phù hợp (Inox 304, Inox 316 hoặc đồng).

• Bước 6: Kiểm tra áp suất và nhiệt độ vận hành tối đa của toàn hệ thống.

• Bước 7: Chuẩn bị vật liệu làm kín (băng tan, keo khóa ren) phù hợp với môi chất.

Checklist trước khi đặt mua

• Xác định rõ kiểu ren (Trong - Ngoài).

• Kiểm tra kích thước đầu thứ nhất.

• Kiểm tra kích thước đầu thứ hai (nếu là loại nối giảm).

• Xác định chuẩn ren (BSP/NPT).

• Chọn đúng vật liệu (Inox 304, Inox 316, Đồng...).

• Kiểm tra thông số áp suất làm việc.

• Kiểm tra biên độ nhiệt độ hệ thống.

• Xác định đặc tính môi chất (nước, khí, hóa chất...).

• Xác định kiểu dáng phụ kiện (thẳng, lục giác, giảm...).

• Thống kê số lượng cần mua chính xác.

• Yêu cầu chứng nhận xuất xứ (CO/CQ) nếu cần thiết cho dự án.

FAQ – Câu Hỏi Thường Gặp

Nối ren trong ren ngoài là gì?

Đây là phụ kiện đường ống có một đầu ren trong và một đầu ren ngoài, được dùng để liên kết hai đoạn ống hoặc thiết bị có kiểu ren đối lập nhau trong hệ thống.

Nối ren trong ren ngoài dùng để làm gì?

Chức năng cốt lõi là tạo cầu nối trung gian chuyển đổi giữa hai đầu ren khác kiểu, đồng thời có thể hỗ trợ thu hẹp hoặc mở rộng kích thước đường ống nếu chọn loại nối giảm.

Ren BSP và NPT có dùng chung được không?

Không nên mặc định dùng chung. Đây là hai chuẩn ren có góc ren và bước ren khác nhau, việc vặn ép có thể làm hỏng ren và gây rò rỉ hệ thống.

Nối ren trong ren ngoài có những vật liệu nào?

Sản phẩm rất đa dạng về vật liệu như inox 304, inox 316, đồng, thép mạ kẽm... tùy thuộc vào yêu cầu kỹ thuật của từng môi trường ứng dụng cụ thể.

Làm sao chọn đúng kích thước nối ren?

Bạn cần xác định chính xác kích thước danh nghĩa (DN/inch) của cả hai đầu cần nối, kiểm tra kỹ kiểu ren và chuẩn ren tương thích trước khi đặt hàng.

Kết Luận + CTA

Để lựa chọn đúng nối ren trong ren ngoài , bạn cần xác định chính xác 4 yếu tố then chốt: kiểu ren, kích thước danh nghĩa, chuẩn ren và vật liệu chế tạo. Tuyệt đối không nên chỉ gửi cho nhà cung cấp một thông tin chung chung như “cần mua nối ren 1 inch”, vì dữ liệu đó vẫn chưa đủ để đảm bảo tính tương thích kỹ thuật cho đường ống của bạn.
