Van phao cơ DN80: Giải pháp kỹ thuật tự động kiểm soát mực nước cho hệ thống công nghiệp quy mô lớn

Trong các hệ thống hạ tầng cấp nước hiện đại, từ các bể chứa nước trung tâm của khu chung cư cao tầng, hệ thống làm mát tại các nhà máy sản xuất, cho đến các hồ chứa trong hệ thống phòng cháy chữa cháy (PCCC), việc quản lý mực nước luôn là bài toán vận hành cốt lõi. Một hệ thống không được kiểm soát tốt sẽ dẫn đến hàng loạt hệ lụy: bể chứa tràn nước gây lãng phí tài nguyên, máy bơm phải chạy liên tục do thất thoát nước không kiểm soát, hoặc nghiêm trọng hơn là hỏng hóc thiết bị bơm do đóng ngắt quá tải. Đó chính là lý do tại sao van phao cơ DN80 trở thành thiết bị "xương sống" trong việc tự động hóa quá trình nạp nước mà không cần đến sự can thiệp của con người hay nguồn điện.

Van phao cơ là một thiết bị điều khiển dòng chảy tự động, vận hành hoàn toàn dựa trên nguyên lý lực nổi cơ học. Với kích thước danh nghĩa DN80 (tương đương 3 inch), thiết bị này được thiết kế để xử lý lưu lượng nước cực lớn, vượt xa khả năng của các dòng van nhỏ phổ thông. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý vận hành cho đến các kinh nghiệm lắp đặt và bảo trì chuyên sâu, giúp bạn tối ưu hóa hệ thống cấp nước của mình.

Tại sao van phao cơ DN80 lại cần thiết cho bể chứa lớn?

Hầu hết các hệ thống cấp nước công nghiệp đều đối mặt với vấn đề lưu lượng nước đầu vào rất lớn. Nếu sử dụng các loại van phao kích thước nhỏ (như DN25, DN50), thời gian để làm đầy một bể chứa 50-100m³ sẽ kéo dài đáng kể, làm giảm hiệu suất của toàn bộ hệ thống.

Các vấn đề thường gặp khi thiếu van phao cơ tự động:

• Lãng phí điện năng: Máy bơm không được ngắt kịp thời dẫn đến tình trạng bơm nước tràn liên tục, tốn kém chi phí vận hành.

• Hư hỏng máy bơm: Tình trạng thiếu nước thường xuyên do bể cạn nhưng không được cấp bù kịp thời có thể làm máy bơm bị nóng, cháy phớt hoặc hỏng cánh quạt do chạy không tải.

• Chi phí nhân công: Nhiều đơn vị phải cử nhân viên túc trực để khóa van thủ công khi bể đầy, gây tốn kém chi phí nhân sự và thiếu tính chính xác.

• Rủi ro tràn bể: Nước tràn không chỉ gây lãng phí mà còn ảnh hưởng đến kết cấu nền móng công trình và gây mất an toàn vệ sinh.

Van phao cơ giải quyết triệt để các vấn đề này bằng cách tự động ngắt dòng chảy ngay khi nước đạt mức giới hạn và tự mở khi nước cạn, đảm bảo mực nước luôn được duy trì ổn định mà không tốn một đồng chi phí năng lượng nào.

Kiến thức nền tảng về van phao cơ DN80

Van phao cơ DN80 là gì?

Van phao cơ là thiết bị van điều khiển mực nước trong các bể chứa, bồn nước bằng cách sử dụng lực nổi từ quả phao cơ học. Thiết kế của van cho phép lưu lượng nước đi qua cực lớn, phù hợp cho các đường ống cấp nước chính.

DN80 là ký hiệu kích thước danh nghĩa (Nominal Diameter), tương đương với đường kính trong của ống là 80mm, tức là khoảng 3 inch. Với tiết diện này, van có khả năng cung cấp lưu lượng nước lên tới hàng trăm mét khối mỗi giờ, giúp rút ngắn thời gian làm đầy bể chứa một cách tối đa.

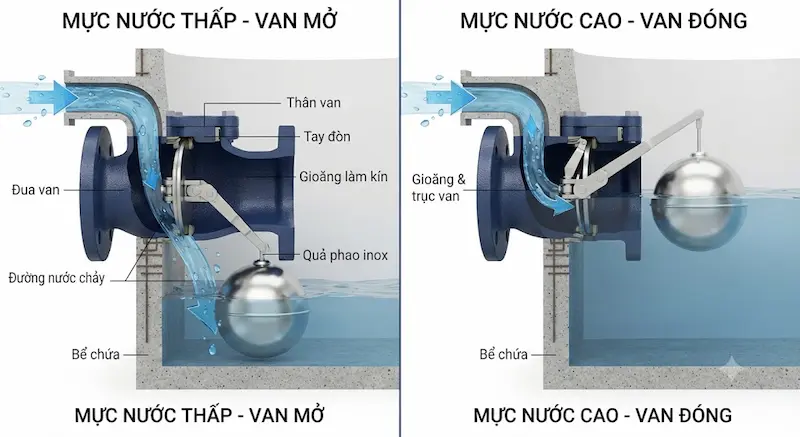

Nguyên lý vận hành đột phá

Nguyên lý của van phao cơ dựa trên sự kết hợp giữa lực nổi (buoyancy force) và đòn bẩy (lever mechanism):

1. Trạng thái mở: Khi mực nước trong bể xuống thấp, quả phao hạ xuống, kéo theo tay đòn chuyển động làm cho đĩa van mở ra hoàn toàn. Lúc này, áp suất nước từ đường ống chính tràn vào bể với lưu lượng lớn.

2. Trạng thái đóng: Khi mực nước dâng cao, lực đẩy của nước tác động vào quả phao, làm nó nổi lên. Lực này được truyền qua tay đòn, đẩy đĩa van ép chặt vào đế van, ngăn chặn dòng chảy một cách dứt khoát.

Ưu điểm vượt trội:

• Vận hành không dùng điện: Cực kỳ an toàn, không lo chập cháy, không phụ thuộc vào lưới điện quốc gia.

• Độ bền cơ học cao: Do cấu tạo từ các vật liệu chịu lực, van có thể hoạt động bền bỉ trong môi trường khắc nghiệt.

• Ít hỏng hóc: Không có các bảng mạch, cảm biến điện tử dễ bị oxy hóa bởi môi trường ẩm ướt trong bể nước.

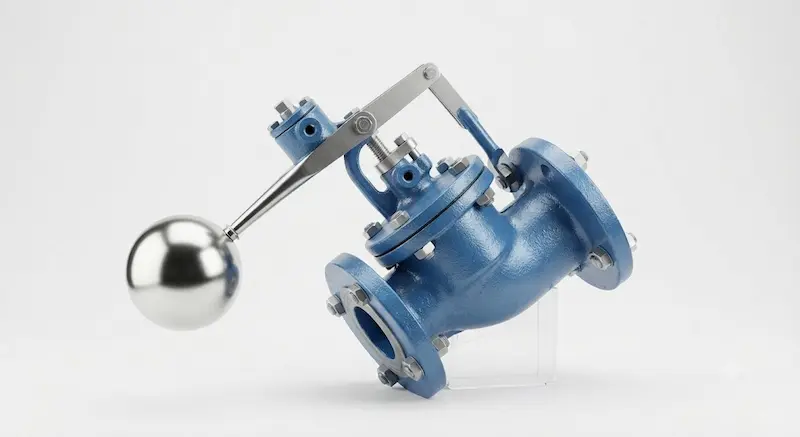

Phân tích chuyên sâu: Cấu tạo và các bộ phận cốt lõi

Một chiếc van phao cơ DN80 đạt chuẩn phải là sự kết hợp của các vật liệu chất lượng cao. Việc hiểu rõ cấu tạo giúp người dùng dễ dàng bảo trì và sửa chữa.

• Thân van: Bộ phận chịu áp lực chính. Các dòng van gang thường được đúc dày, phủ sơn Epoxy chống ăn mòn để kéo dài tuổi thọ. Van inox 304/316 thì dùng cho các hệ thống yêu cầu độ sạch cao hoặc môi trường có tính axit nhẹ.

• Đĩa van (Van đĩa): Đây là "trái tim" quyết định độ kín của van. Đĩa van thường được bọc một lớp gioăng cao su (EPDM hoặc NBR) giúp van đóng chặt ngay cả dưới áp lực nước cao.

• Tay đòn (Cần phao): Phải là thép không gỉ (Inox) để tránh bị gãy dưới tác động của lực bẩy lớn khi quả phao nặng.

• Quả phao: Bộ phận tạo lực nổi. Ở phân khúc công nghiệp, quả phao thường làm bằng inox hoặc nhựa cứng chịu áp lực, có độ kín tuyệt đối để tránh tình trạng "phao bị vào nước" (làm phao chìm và van không thể đóng).

Phân loại van phao cơ theo ứng dụng

Để chọn đúng thiết bị, kỹ sư cần phân loại dựa trên các đặc tính kỹ thuật:

Phân loại theo vật liệu thân van:

1. Van phao gang: Lựa chọn phổ biến nhất cho hệ thống cấp nước sạch đô thị. Giá thành hợp lý, khả năng chịu lực tốt, độ bền cao.

2. Van phao đồng: Thường dùng cho các hệ thống nhỏ hơn, độ thẩm mỹ cao nhưng với DN80 thì ít phổ biến hơn dòng gang.

3. Van phao inox: Dòng cao cấp, dùng cho hệ thống nước RO, nước tinh khiết trong thực phẩm, dược phẩm. Không bị gỉ sét, đảm bảo vệ sinh.

Phân loại theo áp lực:

• PN10: Phù hợp cho các bể chứa thấp, áp lực nước đẩy vào không quá lớn.

• PN16: Tiêu chuẩn phổ biến nhất, phù hợp với hầu hết các trạm bơm cấp nước trung tâm.

• PN25: Dành cho các hệ thống có áp lực cực lớn, yêu cầu vật liệu đúc dày hơn và gioăng chịu áp cao.

Phân loại theo kiểu kết nối:

• Nối ren: Phù hợp với các hệ thống lắp đặt linh hoạt, nhanh chóng.

• Mặt bích (Flange): Là tiêu chuẩn cho DN80. Mặt bích giúp van kết nối chắc chắn với đường ống lớn, chịu được áp lực rung lắc khi máy bơm vận hành.

So sánh: Van phao cơ và Van phao điện

Rất nhiều người dùng băn khoăn khi đứng giữa hai lựa chọn này. Dưới đây là bảng phân tích chuyên sâu:

Lời khuyên từ chuyên gia: Hãy sử dụng van phao cơ làm phương án chính để ngắt nước. Nếu hệ thống yêu cầu độ chính xác tuyệt đối hoặc cần giám sát từ xa qua PLC, hãy dùng phao điện như một phương án dự phòng (phao điện lắp cao hơn phao cơ một chút).

Tại sao DN80 lại là chuẩn mực trong công nghiệp?

Lý do DN80 được ưa chuộng nằm ở sự cân bằng giữa lưu lượng và tổn thất áp suất:

1. Đáp ứng lưu lượng lớn: Với tiết diện 3 inch, van phao cơ DN80 không tạo ra hiện tượng "nút thắt cổ chai", giúp máy bơm vận hành đúng công suất thiết kế.

2. Giảm hiện tượng rung lắc: Một chiếc van nhỏ lắp trên ống lớn sẽ gây ra hiện tượng áp lực va đập tại miệng van. Van DN80 có thân lớn, chịu lực tốt, giúp giảm chấn khi dòng nước chảy qua.

3. Độ tin cậy cao: Trong các nhà máy hoạt động 24/7, sự đơn giản chính là đỉnh cao của độ bền. Van phao cơ không có linh kiện điện tử nên tỉ lệ hỏng hóc gần như bằng không.

Những sai lầm "đắt giá" khi lựa chọn và lắp đặt

Ngay cả khi bạn mua sản phẩm chính hãng, việc lắp đặt sai cũng khiến thiết bị sớm "về hưu":

• Sai áp lực vận hành: Lắp van PN10 vào hệ thống áp suất 16 bar sẽ dẫn đến tình trạng van không thể đóng kín, nước vẫn rò rỉ kể cả khi đầy bể.

• Sai vị trí lắp đặt: Lắp van phao quá gần luồng nước chảy ra từ vòi cấp sẽ làm quả phao bị dao động mạnh, đóng mở liên tục (hiện tượng "búa nước" tại van phao).

• Bỏ qua vật liệu gioăng: Hệ thống cấp nước nóng mà dùng gioăng EPDM (chỉ chịu được 80°C) sẽ làm gioăng nhanh chóng bị lão hóa, biến dạng chỉ sau vài tuần.

• Không lắp lọc rác (Y-strainer): Các rác thải, cặn bẩn trong nước dễ làm kẹt đĩa van, gây tình trạng rò rỉ nước không mong muốn.

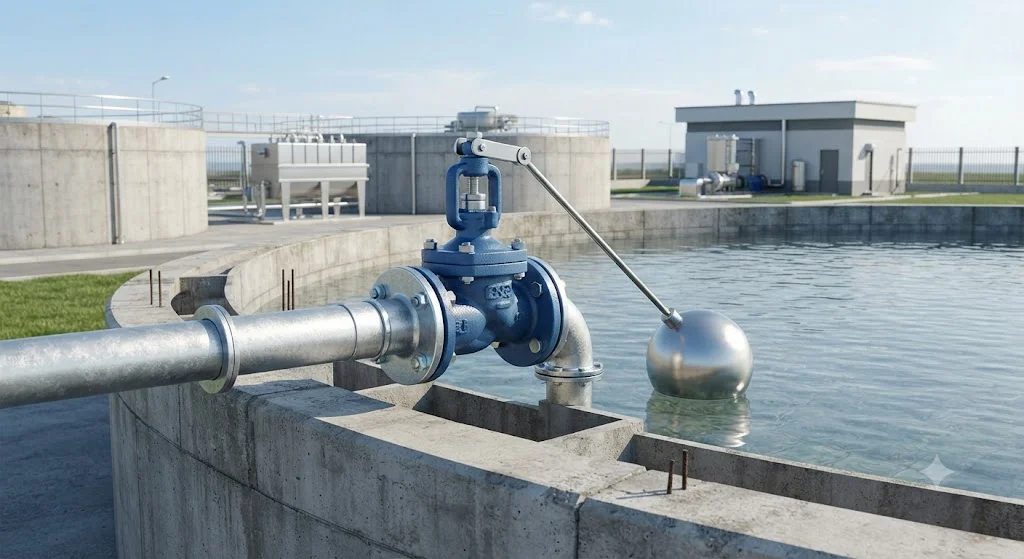

Hướng dẫn lắp đặt và bảo trì từ chuyên gia

Các bước lắp đặt đúng kỹ thuật:

1. Chuẩn bị: Kiểm tra kích thước mặt bích ống và van. Đảm bảo bề mặt tiếp xúc sạch sẽ.

2. Lắp đặt: Đặt van theo đúng hướng mũi tên dòng chảy ghi trên thân van. Sử dụng gioăng đệm cao su hoặc thép giữa các mặt bích.

3. Căn chỉnh: Điều chỉnh tay đòn phao để quả phao không va chạm vào thành bể khi mực nước thay đổi.

4. Kiểm tra: Sau khi lắp, mở nước dần dần để kiểm tra độ kín của các mối ghép mặt bích.

Quy trình bảo trì định kỳ:

• Mỗi 6 tháng: Kiểm tra độ kín của đĩa van. Mở nắp van để vệ sinh cặn bẩn, cát sỏi trong thân van.

• Kiểm tra quả phao: Đảm bảo phao không bị thủng, không bị đọng nước bên trong.

• Bôi trơn trục tay đòn: Sử dụng mỡ bôi trơn thực phẩm (nếu dùng cho nước sạch) để cơ cấu đòn bẩy hoạt động mượt mà, không bị rít.

Câu hỏi thường gặp (FAQ)

Q: Van phao cơ DN80 có dùng cho bể nước nóng không?

A: Có thể, nếu bạn đặt hàng loại có gioăng PTFE (Teflon) chịu nhiệt độ cao và vật liệu thân bằng inox.

Q: Làm sao để biết van DN80 có đóng kín hay không?

A: Quan sát mực nước khi van đóng. Nếu nước vẫn dâng cao hơn mức cài đặt hoặc bạn nghe thấy tiếng nước chảy rì rầm dù bể đã đầy, đó là dấu hiệu van cần vệ sinh gioăng.

Q: Van gang hay inox bền hơn?

A: Trong môi trường nước sạch, van gang rất bền. Trong môi trường có độ ăn mòn cao (gần biển, hóa chất), inox là lựa chọn không đối thủ.

Q: Tại sao van phao DN80 lại đắt hơn nhiều so với DN50?

A: Chi phí vật liệu (gang, inox) đúc thân van lớn hơn đáng kể, đồng thời công nghệ chế tạo để đảm bảo độ kín cho một đĩa van 3 inch phức tạp hơn nhiều so với các dòng van nhỏ.

Lời kết và CTA (Lời kêu gọi hành động)

Việc sở hữu một chiếc van phao cơ DN80 chất lượng cao là khoản đầu tư thông minh để tối ưu hóa hệ thống cấp nước, giúp doanh nghiệp cắt giảm chi phí điện năng, giảm thiểu nhân lực canh giữ và kéo dài tuổi thọ cho hệ thống máy bơm. Đừng để một mắt xích nhỏ bé như van phao làm ảnh hưởng đến cả dây chuyền vận hành đồ sộ của bạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van phao cơ dn80
