Van nước 2 chiều có phải là giải pháp tối ưu cho hệ thống đường ống?

Trong thế giới của kỹ thuật cơ khí và hệ thống đường ống, việc kiểm soát dòng chảy luôn là một bài toán hóc búa đối với các kỹ sư vận hành. Bạn đã bao giờ phải đối mặt với tình trạng hệ thống cấp nước bị rò rỉ tại khớp nối, áp suất sụt giảm đột ngột do sai lệch lưu lượng, hay tệ hơn là phải dừng toàn bộ dây chuyền sản xuất chỉ vì một chiếc van không thể đóng chặt? Đây chính là những minh chứng rõ nét cho thấy tầm quan trọng của việc lựa chọn đúng loại van nước 2 chiều.

Không phải mọi hệ thống đều sử dụng một loại van đồng nhất. Một thiết kế tối ưu cho hệ thống phòng cháy chữa cháy chưa chắc đã phù hợp với đường ống dẫn hóa chất thực phẩm. Việc lựa chọn sai lầm không chỉ dẫn đến rò rỉ, gây lãng phí tài nguyên mà còn làm giảm tuổi thọ toàn bộ hệ thống, đẩy chi phí bảo trì lên cao vượt mức kiểm soát. Bài viết này sẽ đi sâu vào phân tích vai trò, nguyên lý và những tiêu chuẩn khắt khe nhất để bạn có thể làm chủ việc lựa chọn van nước 2 chiều cho hệ thống của mình.

Van nước 2 chiều là gì?

Van nước hai chiều là thiết bị điều khiển dòng chảy cơ bản nhưng quan trọng nhất trong hạ tầng đường ống. Về định nghĩa chuyên môn, đây là thiết bị được thiết kế với một cửa vào và một cửa ra, có chức năng đóng hoặc mở dòng lưu chất theo một hướng duy nhất giữa hai đầu kết nối.

Vai trò của nó không chỉ dừng lại ở việc ngăn chặn dòng chảy. Trong hệ thống cấp thoát nước, thiết bị này đóng vai trò như một "người gác cổng", cho phép cô lập từng phân đoạn đường ống để thực hiện công tác bảo trì, sửa chữa mà không cần phải xả toàn bộ hệ thống. So với các dòng van 3 ngã hay van nhiều cửa vốn được dùng để trộn hoặc chia hướng dòng chảy, van 2 chiều mang lại sự tối giản, giảm thiểu độ sụt áp và tối ưu hóa chi phí đầu tư cho những hệ thống có đường đi của lưu chất theo một trục thẳng. Đây là sự lựa chọn tối ưu về mặt kinh tế và hiệu suất cho các tác vụ đóng/mở đơn thuần.

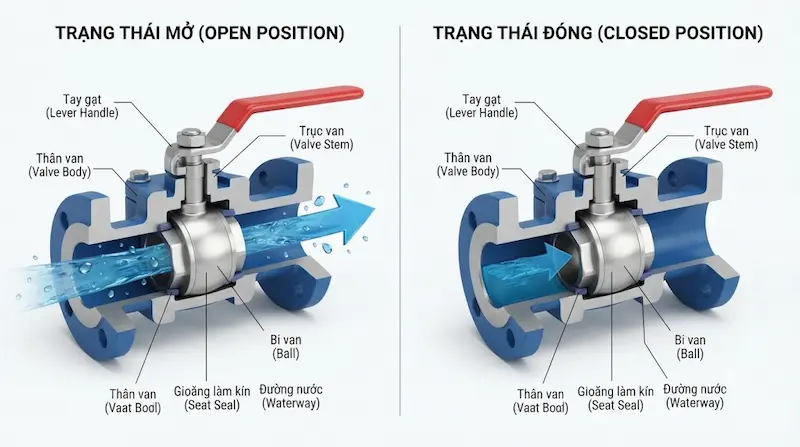

Nguyên lý hoạt động của van nước 2 chiều

Để hiểu cách một thiết bị đơn giản như van nước hai chiều có thể chịu đựng được áp suất cực lớn trong đường ống, chúng ta cần phân tích sâu vào cơ chế vận hành của nó:

• Trạng thái mở: Khi cơ cấu điều khiển (tay gạt, vô lăng, hoặc bộ truyền động điện) tác động, bộ phận làm kín (thường là đĩa, bi hoặc cửa van) sẽ rời khỏi vị trí chặn. Lúc này, diện tích tiết diện của van mở hoàn toàn, cho phép lưu chất đi qua với trở lực thấp nhất.

• Trạng thái đóng: Khi người vận hành xoay tay quay hoặc kích hoạt bộ điều khiển, bộ phận làm kín sẽ ép chặt vào bề mặt gioăng (seat). Sự tiếp xúc kín khít này ngăn chặn hoàn toàn dòng chảy, đảm bảo không có sự rò rỉ lưu chất ra môi trường bên ngoài.

• Dòng lưu chất: Lưu chất luôn đi theo hướng từ cửa vào đến cửa ra. Tùy vào thiết kế, van có thể chịu được áp lực dòng chảy từ một chiều hoặc cả hai chiều (đối với van bi).

• Cơ chế điều khiển: Hiện nay, van có thể được điều khiển thủ công bằng cơ học hoặc tự động hóa thông qua tín hiệu điện, khí nén. Các hệ thống hiện đại thường ưu tiên bộ truyền động điện/khí nén để đảm bảo độ chính xác và khả năng điều khiển từ xa.

Ví dụ minh họa: Trong hệ thống cấp nước sinh hoạt chung cư, các van cổng lớn tại trục chính thường dùng tay quay giảm tốc để đóng mở từ từ, giúp tránh hiện tượng "búa nước" (water hammer) có thể làm vỡ đường ống do thay đổi áp suất đột ngột.

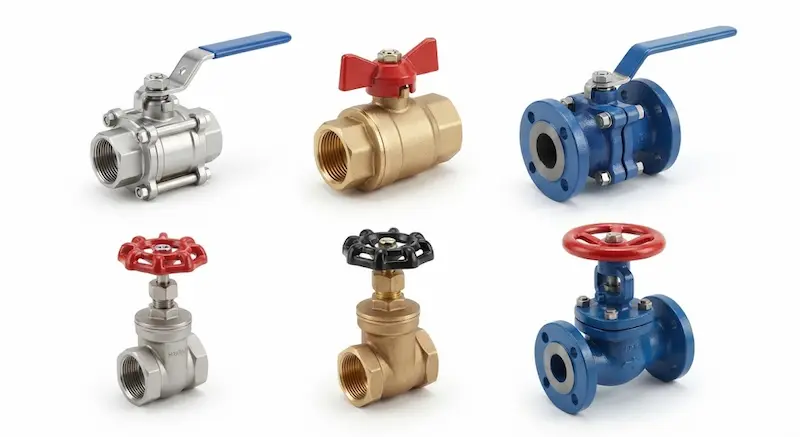

Phân tích chuyên sâu: Các loại van nước 2 chiều phổ biến

Việc phân loại không chỉ dựa trên hình dáng mà còn dựa trên khả năng đáp ứng kỹ thuật của từng loại van nước hai chiều.

1. Van bi 2 chiều

Được cấu tạo từ một viên bi hình cầu có lỗ khoét xuyên tâm.

• Ưu điểm: Đóng mở cực nhanh (chỉ cần xoay 90 độ), độ kín cao, dòng chảy gần như thẳng tắp.

• Ứng dụng: Hệ thống nước sạch, khí nén, hóa chất lỏng.

2. Van cổng 2 chiều (Van cửa)

Cấu tạo dạng cánh cửa nâng lên hạ xuống.

• Đặc điểm: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy, giúp tổn thất áp suất gần như bằng 0.

• Khi nào dùng: Tuyệt đối không dùng để điều tiết lưu lượng; chỉ dùng cho các đường ống lớn cần lưu lượng tối đa khi mở.

3. Van cầu 2 chiều

Cấu tạo thân van hình chữ S, lưu chất phải chuyển hướng khi đi qua.

• Điều tiết: Nhờ hành trình đĩa van, loại này cực kỳ ưu việt để điều tiết lưu lượng, kiểm soát áp lực chính xác.

• Ứng dụng: Hệ thống hơi nóng, các nhánh rẽ cần điều chỉnh lưu lượng.

4. Van điện từ 2 chiều

Hoạt động dựa trên lực điện từ từ cuộn dây (solenoid).

• Ưu điểm: Thời gian đáp ứng cực nhanh, nhỏ gọn, thích hợp cho hệ thống tự động hóa.

• Ứng dụng: Máy giặt, máy pha cà phê, hệ thống tưới cây tự động.

5. Van điều khiển bằng điện hoặc khí nén

Là sự kết hợp giữa thân van (bi/bướm) và bộ truyền động (actuator).

• Tự động hóa: Là thành phần then chốt trong các nhà máy thông minh, nơi cần điều khiển từ xa thông qua PLC.

Thông số kỹ thuật cần quan tâm

Việc nắm vững bảng thông số này sẽ giúp bạn trở thành một chuyên gia trong việc lựa chọn thiết bị:

So sánh van nước hai chiều với van 3 chiều

Kết luận: Bạn nên chọn van 2 chiều khi muốn tối ưu chi phí và sự đơn giản cho các đường ống dẫn thẳng. Chỉ sử dụng van 3 chiều khi hệ thống đòi hỏi tính năng trộn nóng - lạnh hoặc điều hướng lưu chất đến nhiều nhánh khác nhau.

Vì sao cần chọn đúng loại van nước 2 chiều?

Sự khác biệt giữa một hệ thống vận hành bền bỉ và một hệ thống hay hỏng hóc nằm ở chi tiết nhỏ này. Nếu chọn sai:

• Vật liệu: Một chiếc van đồng lắp vào hệ thống nước nhiễm mặn sẽ bị oxy hóa (gỉ sét) chỉ sau vài tháng.

• Áp suất: Sử dụng van PN10 cho hệ thống có áp suất làm việc PN16 sẽ dẫn đến nứt vỡ thân van, gây nguy cơ cháy nổ hoặc tràn nước nghiêm trọng.

• Nhiệt độ: Gioăng cao su thường (EPDM) sẽ bị biến dạng, gây rò rỉ nếu phải chịu nhiệt độ của đường ống hơi nóng vượt quá 90°C.

• Lưu lượng: Chọn van có kích thước nhỏ hơn đường ống gây sụt áp, làm quá tải bơm. Chọn van lớn quá mức gây lãng phí chi phí đầu tư.

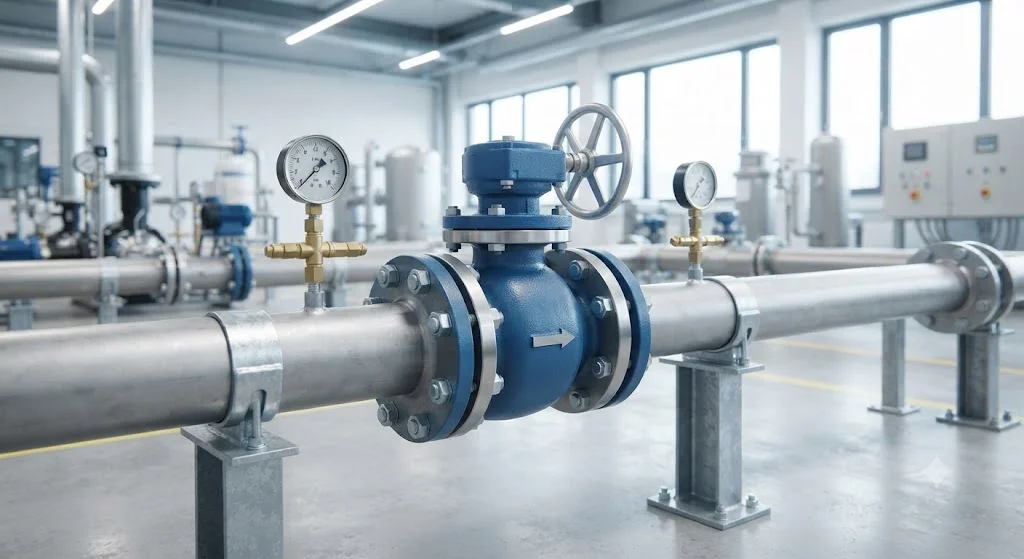

Ứng dụng thực tế của van nước 2 chiều

Dù là ở đâu, sự hiện diện của van nước hai chiều đều đóng vai trò sống còn:

• Hệ thống cấp nước sinh hoạt: Đảm bảo nước sạch đến từng vòi, dễ dàng cô lập khi sửa chữa.

• Nhà máy công nghiệp: Kiểm soát dòng nguyên liệu, hóa chất trong quy trình sản xuất khép kín.

• Hệ thống HVAC: Điều khiển tuần hoàn nước làm mát trong hệ thống điều hòa trung tâm.

• PCCC: Các van cổng, van bướm luôn ở trạng thái "thường mở" để sẵn sàng cung cấp lưu lượng nước lớn nhất khi có hỏa hoạn.

• Trạm bơm: Bảo vệ máy bơm bằng cách đóng ngắt dòng nước, ngăn chặn hiện tượng trào ngược.

• Xử lý nước: Các van vật liệu chống ăn mòn đảm bảo hiệu suất lọc và tách chất cặn bẩn.

• Thực phẩm & Đồ uống: Sử dụng van inox vi sinh, đảm bảo không làm thay đổi chất lượng sản phẩm.

• Hóa chất: Yêu cầu các loại van đặc biệt (như nhựa PVDF hoặc thép không gỉ) để chịu được sự ăn mòn khốc liệt.

• Tưới tiêu: Sử dụng các loại van tiết kiệm, bền bỉ với thời tiết nắng mưa ngoài trời.

Những sai lầm thường gặp khi lựa chọn

1. Sai kích thước (DN): Nhiều người chọn van bằng kích thước ống, nhưng quên mất rằng một số van như van cầu gây tổn thất áp suất lớn, đôi khi cần dùng van lớn hơn hoặc loại van khác.

2. Sai vật liệu: Sử dụng van sắt cho đường ống dẫn nước thực phẩm (dễ bị gỉ sét, ô nhiễm nguồn nước).

3. Không kiểm tra tiêu chuẩn kết nối: Mặt bích có nhiều tiêu chuẩn (JIS 10K, ANSI 150LB, DIN). Lắp sai tiêu chuẩn sẽ không thể bắt ốc vào mặt bích đường ống.

4. Lắp sai chiều dòng chảy: Đối với van một chiều hoặc van có cấu tạo chuyên dụng, lắp ngược chiều sẽ làm hỏng chức năng hoặc gây hư hỏng hoàn toàn van.

Checklist lựa chọn van nước hai chiều phù hợp

Trước khi xuống tiền mua thiết bị, hãy kiểm tra lại toàn bộ danh sách này:

•  Môi chất: Xác định rõ là nước, dầu, khí, hay hóa chất?

•  Kích thước: Đo đạc DN thực tế tại điểm cần lắp.

•  Áp suất: Kiểm tra thông số PN của hệ thống.

•  Nhiệt độ: Đảm bảo gioăng và vật liệu thân van chịu được nhiệt độ cao nhất.

•  Vật liệu: Inox 304, 316, Gang, hay Nhựa?

•  Kết nối: Ren (cho ống nhỏ) hay Bích (cho ống lớn)?

•  Phương thức vận hành: Cần đóng mở nhanh bằng tay hay điều khiển tự động bằng điện?

•  Không gian: Có đủ khoảng trống để tay quay hoặc motor hoạt động không?

•  Thương hiệu: Chọn sản phẩm có chứng chỉ CO/CQ rõ ràng, tránh hàng giả hàng nhái.

Lưu ý khi lắp đặt và bảo trì

Việc lắp đặt đúng cách chiếm 50% tuổi thọ của van nước hai chiều:

• Đúng chiều: Luôn chú ý mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

• Lực siết: Khi bắt mặt bích, hãy siết các ốc theo hình chữ thập để đảm bảo áp lực phân bổ đều, tránh làm vỡ gioăng đệm.

• Lọc rác: Với các loại van bi hoặc van điện từ, nên lắp một chiếc y lọc (Y-strainer) phía trước để tránh cặn bẩn làm trầy xước bề mặt bi hoặc gây kẹt solenoid.

• Định kỳ: Kiểm tra rò rỉ hàng tháng. Nếu thấy hiện tượng rỉ nước ở trục van, cần siết nhẹ ốc chặn hoặc thay thế gioăng nếu cần thiết.

• Thay thế: Với các hệ thống hóa chất, nên có kế hoạch thay gioăng định kỳ 12 tháng/lần, bất kể van còn hoạt động hay không.

FAQ: Câu hỏi thường gặp về van nước hai chiều

1. Van nước 2 chiều khác van 3 chiều như thế nào?

Khác biệt lớn nhất là số cửa kết nối và chức năng. Van 2 chiều là đóng/mở (On/Off) trên một đường thẳng, còn van 3 chiều dùng để phân dòng hoặc hòa trộn lưu chất từ các hướng khác nhau.

2. Van nước hai chiều có điều tiết lưu lượng được không?

Không phải loại nào cũng làm tốt việc này. Van cầu có thiết kế đĩa và ghế van chuyên dụng để điều tiết lưu lượng chính xác. Van bi và van cổng không nên dùng để điều tiết vì dễ gây xói mòn ghế van và làm giảm tuổi thọ.

3. Nên chọn van bi hay van cổng 2 chiều?

Nếu bạn cần đóng mở nhanh (như trong trường hợp khẩn cấp) và kích thước ống nhỏ, hãy chọn van bi. Nếu đường ống của bạn là đường ống chính, kích thước lớn và bạn cần lưu lượng tối đa không bị cản trở, hãy chọn van cổng.

4. Van nước hai chiều dùng cho nước nóng được không?

Chắc chắn là được, nhưng cần đặc biệt lưu ý về vật liệu gioăng. Hãy chọn các loại van có gioăng làm bằng PTFE (Teflon) hoặc kim loại thay vì EPDM thông thường, vì EPDM sẽ nhanh chóng bị lão hóa trong môi trường nhiệt độ cao.

5. Bao lâu nên bảo trì van?

Trong môi trường công nghiệp khắc nghiệt, việc kiểm tra ngoại quan nên diễn ra hàng tháng. Với việc bảo trì chuyên sâu (tháo van, vệ sinh, thay gioăng), nên thực hiện từ 6 đến 12 tháng một lần tùy vào độ sạch của lưu chất và cường độ đóng mở.

Làm thế nào để chọn đúng van nước 2 chiều?

Tổng kết lại, việc chọn được một chiếc van nước 2 chiều chất lượng không chỉ nằm ở giá thành, mà là ở sự phù hợp với cấu trúc hệ thống của bạn. Một sự đầu tư đúng đắn từ ban đầu sẽ giúp bạn tránh khỏi những sự cố "dở khóc dở cười" khi hệ thống đang vận hành cao điểm, từ đó đảm bảo năng suất và sự an toàn tuyệt đối.
