Bẫy Hơi Đồng Tiền Là Gì? Cấu Tạo, Nguyên Lý, Phân Loại Và Cách Lựa Chọn Chuyên Sâu

Trong các hệ thống nhiệt công nghiệp, hơi nóng (steam) đóng vai trò là "máu" cung cấp năng lượng cho toàn bộ dây chuyền sản xuất. Tuy nhiên, khi hơi nước truyền nhiệt, nó tất yếu sẽ ngưng tụ thành nước. Việc tồn đọng nước ngưng không chỉ gây lãng phí năng lượng mà còn là "kẻ sát nhân thầm lặng" đối với đường ống, van điều khiển và thiết bị gia nhiệt. Bẫy hơi đồng tiền (Disc Steam Trap) nổi lên như một thiết bị bảo vệ không thể thiếu, giúp giải quyết triệt để vấn đề này với sự kết hợp hoàn hảo giữa độ bền cơ học, khả năng chịu áp suất lớn và kích thước nhỏ gọn.

Bài viết này sẽ đi sâu vào kỹ thuật, cấu tạo và những lưu ý "xương máu" khi lựa chọn bẫy hơi đồng tiền cho hệ thống của bạn.

Vì sao bẫy hơi đồng tiền là thiết bị không thể thiếu trong hệ thống hơi?

Trong một hệ thống hơi công nghiệp, hơi tươi (live steam) luôn mang theo nhiệt năng cao. Khi hơi này đi qua các bộ trao đổi nhiệt, giàn sấy hoặc hệ thống đường ống, nó sẽ ngưng tụ thành nước ngưng (condensate). Nếu lượng nước này không được tách ra kịp thời, doanh nghiệp sẽ phải đối mặt với nhiều tác hại khôn lường:

• Hiện tượng thủy kích (Water Hammer): Nước ngưng bị hơi đẩy đi với tốc độ cao tạo ra lực va đập khủng khiếp, có thể làm nứt đường ống, vỡ van hoặc phá hủy thiết bị.

• Giảm hiệu suất truyền nhiệt: Lớp nước ngưng bao phủ bề mặt trao đổi nhiệt như một lớp cách nhiệt, khiến thiết bị gia nhiệt chậm, ảnh hưởng nghiêm trọng đến năng suất.

• Ăn mòn và hỏng hóc: Nước ngưng cùng với các khí không ngưng (như O_2 , CO_2 ) tạo thành môi trường axit gây ăn mòn đường ống bên trong.

• Lãng phí chi phí năng lượng: Hơi tươi bị thất thoát nếu hệ thống xả không đóng kín.

Disc Steam Trap đóng vai trò là "người gác cổng" thông minh, tự động tách nước ngưng và khí không ngưng ra khỏi đường ống mà không để thất thoát hơi tươi. Nhờ kết cấu cơ khí tinh gọn, đây là lựa chọn hàng đầu cho các đường ống hơi chính, hệ thống sấy, giúp tối ưu hóa ngân sách năng lượng và bảo vệ tài sản nhà máy.

Bẫy hơi đồng tiền là gì?

Bẫy hơi đồng tiền (còn gọi là Disc Trap hoặc bẫy hơi nhiệt động - Thermodynamic Steam Trap) là thiết bị xả nước ngưng hoạt động dựa trên sự chênh lệch áp suất và vận tốc dòng chảy giữa hơi và nước. Tên gọi "đồng tiền" xuất phát từ thiết kế bộ phận đóng ngắt chính – một chiếc đĩa van (disc) hình tròn, phẳng, có hình dáng giống đồng xu nằm tự do bên trong thân bẫy.

Đây là loại bẫy hơi có cấu tạo đơn giản nhất trong các dòng bẫy hơi công nghiệp. Thiết bị này không có phao, không có bóng nổi hay bellows (ống xếp) phức tạp. Chính sự đơn giản này lại là lợi thế lớn nhất giúp Disc Steam Trap đạt được độ bền vượt trội, khả năng chịu nhiệt độ cao và áp suất cực đại mà các dòng bẫy khác khó sánh kịp.

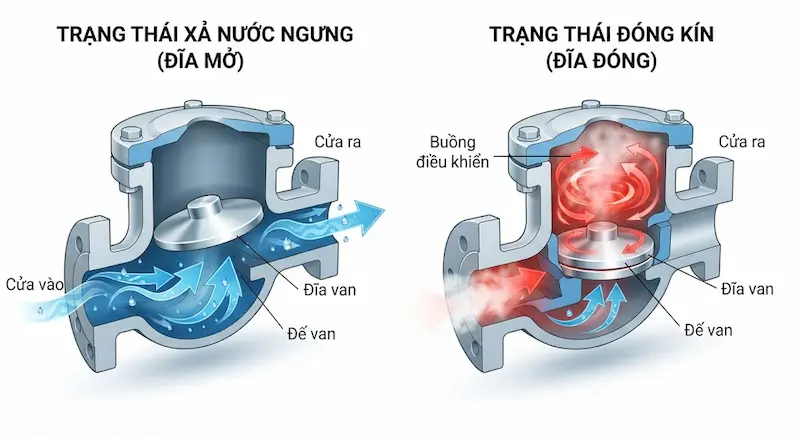

Nguyên lý hoạt động của bẫy hơi đồng tiền

Nguyên lý vận hành của thiết bị này dựa trên nguyên lý Bernoulli và sự giãn nở nhiệt của hơi:

1. Giai đoạn khởi động (Start-up): Khi hệ thống còn lạnh, nước ngưng tích tụ nhiều. Áp lực từ nước ngưng đẩy đĩa van lên, tạo khoảng hở lớn để xả toàn bộ nước ngưng và khí lạnh ra ngoài nhanh chóng.

2. Giai đoạn xả (Discharge): Khi nước ngưng tiếp tục đi qua với vận tốc cao, áp suất dưới đĩa van giảm xuống (do nguyên lý Bernoulli). Đĩa van vẫn được giữ mở nhờ áp lực của nước.

3. Giai đoạn đóng van (Close): Khi hơi nóng bắt đầu đi vào bẫy, vận tốc dòng hơi cực lớn tạo vùng áp suất thấp dưới đĩa van. Cùng lúc đó, áp suất hơi trong buồng phía trên đĩa giữ đĩa đóng chặt xuống miệng van.

4. Chu trình lặp: Khi hơi phía trên đĩa ngưng tụ do tỏa nhiệt ra môi trường, áp suất phía trên giảm xuống, đĩa van lại được đẩy lên để tiếp tục một chu trình xả nước ngưng mới. Quá trình này diễn ra liên tục, tạo thành nhịp xả "tách-tách" đặc trưng.

Cấu tạo chi tiết của bẫy hơi đồng tiền

Một chiếc Disc Steam Trap chuyên nghiệp thường bao gồm các bộ phận chính với vai trò riêng biệt:

• Thân van (Body): Thường được đúc từ gang (cho áp thấp), thép carbon hoặc inox (cho áp cao). Thân van đóng vai trò là khung chịu lực.

• Đĩa van (Disc): Bộ phận quan trọng nhất, làm bằng thép không gỉ đã được tôi cứng. Đĩa van phải có độ phẳng tuyệt đối để đảm bảo độ kín.

• Nắp van (Cap): Cố định đĩa van, tạo ra không gian buồng áp suất.

• Buồng hơi (Control Chamber): Không gian phía trên đĩa van, nơi chứa hơi điều khiển quá trình đóng mở.

• Đầu nối: Có thể là nối ren, mặt bích hoặc hàn tùy theo tiêu chuẩn kỹ thuật của đường ống nhà máy.

Phân loại Disc Steam Trap trên thị trường

Việc phân loại giúp kỹ sư vận hành chọn đúng thiết bị cho từng vị trí lắp đặt:

• Phân loại theo vật liệu:

  • Gang: Phổ biến cho các hệ thống HVAC, áp suất trung bình, chi phí rẻ.

  • Thép đúc: Dùng trong các lò hơi công nghiệp, nơi áp suất và nhiệt độ hơi quá nhiệt rất cao.

  • Inox (SUS304/316): Dành cho các hệ thống cần sự tinh khiết cao, chống ăn mòn hoặc môi trường thực phẩm/dược phẩm.

• Phân loại theo kiểu kết nối:

  • Nối ren (NPT/BSP): Lắp đặt nhanh, thường cho các bẫy size nhỏ.

  • Mặt bích (Flange): Dễ dàng tháo lắp để bảo trì, thường theo chuẩn JIS, DIN, ANSI.

  • Hàn (Socket Weld/Butt Weld): Độ kín tuyệt đối, thường dùng cho đường ống hơi chính chịu áp lực cực cao.

• Thương hiệu hàng đầu: Trên thị trường hiện nay, các thương hiệu như Yoshitake (Nhật Bản), TLV (Nhật Bản), Spirax Sarco (Anh), ARI (Đức), Ayvaz (Thổ Nhĩ Kỳ), Samyang (Hàn Quốc) hay Tung Lung (Đài Loan) là những cái tên bảo chứng cho chất lượng và độ bền.

Tại sao nhiều nhà máy ưu tiên Disc Steam Trap?

Bẫy hơi đồng tiền chiếm thị phần lớn nhờ những ưu điểm vượt trội:

• Kết cấu đơn giản: Chỉ có một chi tiết chuyển động duy nhất (đĩa van), giúp việc bảo trì trở nên vô cùng đơn giản.

• Kích thước siêu nhỏ gọn: Phù hợp lắp đặt ở những vị trí chật hẹp.

• Chịu áp suất khủng: Có thể làm việc ổn định ở mức áp suất hàng chục bar.

• Chống va đập nước: Cấu tạo kim loại nguyên khối chịu được sự rung động và va đập từ thủy kích tốt hơn nhiều so với các loại bẫy phao.

• Chi phí đầu tư thấp: So với bẫy hơi phao hay gầu đảo, bẫy đồng tiền có giá thành rất "dễ chịu" nhưng hiệu suất lại rất cao.

Tuy nhiên, cần lưu ý: Disc Steam Trap không phù hợp với các hệ thống cần xả nước ngưng liên tục lớn (như bộ trao đổi nhiệt lớn) và đòi hỏi phải lắp đặt đúng hướng để trọng lực hỗ trợ đĩa van đóng mở chính xác.

Ứng dụng thực tế và những sai lầm thường gặp

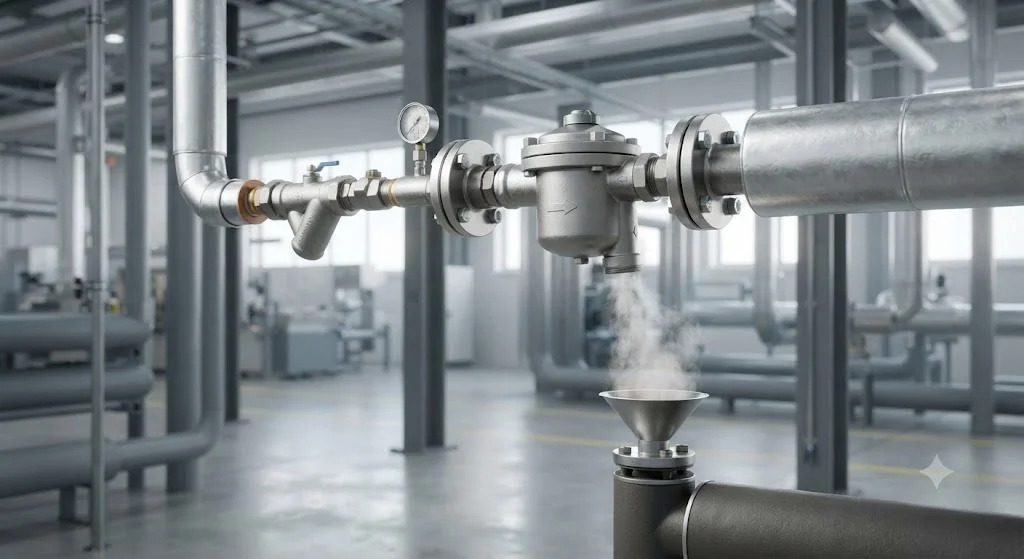

Ứng dụng: Thiết bị này xuất hiện ở mọi nơi có hơi nóng: từ đường ống dẫn hơi chính, hệ thống sấy giấy, dệt nhuộm, cho đến các nồi nấu thực phẩm và hệ thống năng lượng của các nhà máy hóa chất.

Sai lầm thường gặp:

• Chọn sai size: Chọn bẫy quá nhỏ dẫn đến đọng nước; chọn quá lớn dẫn đến "xả hơi tươi" gây lãng phí năng lượng lớn.

• Không lắp lọc Y (Y-Strainer): Cặn bẩn từ đường ống sẽ làm trầy xước đĩa van, khiến bẫy hơi không thể đóng kín, hơi sẽ "rò rỉ" liên tục ra môi trường.

• Lắp sai chiều: Mỗi bẫy đều có hướng dòng chảy được đúc trên thân. Lắp ngược chiều sẽ khiến thiết bị không hoạt động.

• Không vệ sinh định kỳ: Cặn bẩn tích tụ sẽ làm "tê liệt" đĩa van.

Hướng dẫn lựa chọn và bảo trì (Checklist)

Checklist khi lựa chọn:

1. Xác định áp suất (Pressure): Phải đảm bảo áp suất định mức của bẫy lớn hơn áp suất làm việc tối đa của hệ thống.

2. Lưu lượng (Capacity): Tính toán lượng nước ngưng (kg/h) cần xả tại vị trí đó.

3. Vật liệu: Phù hợp với tính chất hóa lý của đường ống.

4. Kiểu kết nối: Đồng bộ với tiêu chuẩn đường ống hiện hữu (Ren/Bích).

5. Thương hiệu: Ưu tiên đơn vị cung cấp có hỗ trợ kỹ thuật và CO/CQ rõ ràng.

Bảo trì:

• Kiểm tra nhiệt độ sau bẫy bằng súng đo nhiệt hồng ngoại (nếu sau bẫy quá nóng, chứng tỏ bẫy bị hở).

• Làm sạch cặn bẩn trong lọc Y định kỳ.

• Nếu thấy tiếng xả hơi liên tục không ngắt, cần tháo nắp van để mài phẳng đĩa hoặc thay thế đĩa mới.

Câu hỏi thường gặp (FAQ)

Bẫy hơi đồng tiền có phù hợp với áp suất cao không?

 Có, đây là thiết bị được khuyên dùng cho các hệ thống áp suất cao vì độ bền cơ học cao.

Khi nào thì Disc Steam Trap bị hỏng?

 Khi đĩa van bị trầy xước bề mặt hoặc bị mòn không đều do cặn bẩn, khiến nó không thể đóng kín.

Bao lâu nên bảo trì?

 Đối với đường ống hơi chính, nên kiểm tra định kỳ mỗi 6 tháng.

Sự khác biệt giữa bẫy hơi phao và bẫy đồng tiền?

 Bẫy phao xả nước liên tục, lý tưởng cho máy gia nhiệt; bẫy đồng tiền xả ngắt quãng, lý tưởng cho đường ống hơi chính và hệ thống sấy áp cao.

Kết luận và CTA

Bẫy hơi đồng tiền không chỉ là một thiết bị cơ khí đơn thuần, mà là một giải pháp quản lý năng lượng thông minh. Với khả năng vận hành ổn định trong điều kiện khắc nghiệt, đây chính là "chốt chặn" giúp hệ thống hơi của doanh nghiệp bạn hoạt động trơn tru, an toàn và tiết kiệm chi phí nhiên liệu tối đa.
