Tube Ball Valve là gì? Giải pháp tối ưu cho hệ thống Instrumentation áp suất cao

Trong các hệ thống đo lường (instrumentation) hoặc đường ống khí nén công nghiệp, việc duy trì độ kín tuyệt đối là yếu tố sống còn. Bạn đã bao giờ đối mặt với tình trạng rò rỉ tại các điểm kết nối ren thông thường khi hệ thống vận hành ở áp suất cao? Đây không chỉ là nỗi ám ảnh về hiệu suất mà còn là rủi ro an toàn nghiêm trọng. Tube Ball Valve (van bi nối ống) chính là lời giải chuyên nghiệp, được các kỹ sư tin dùng nhờ khả năng làm kín vượt trội, chịu áp suất lớn và lắp đặt cực kỳ nhanh chóng thông qua đầu nối tube fitting.

Việc ứng dụng đúng loại van bi nối ống giúp hệ thống của bạn vận hành ổn định, giảm thiểu sự cố rò rỉ lưu chất và đảm bảo độ chính xác cho các thiết bị đo lường nhạy cảm. Hãy cùng tìm hiểu sâu hơn về giải pháp công nghệ này để tối ưu hóa hiệu suất hệ thống của bạn.

Vì sao van bi nối ống được sử dụng phổ biến?

Sự phổ biến của van bi nối ống không phải là ngẫu nhiên. Trong các môi trường yêu cầu độ tinh khiết cao hoặc áp suất khắc nghiệt, các loại van ren truyền thống thường bộc lộ điểm yếu: dễ bị lỏng do rung chấn hoặc rò rỉ tại các bước ren. Ngược lại, thiết kế của van bi nối ống cho phép kết nối trực tiếp với ống kim loại qua cơ chế nén kép (double ferrule), tạo ra mối nối kín khí hoàn hảo.

Khả năng chịu áp suất vượt trội và sự linh hoạt trong lắp đặt biến van bi nối ống thành lựa chọn hàng đầu cho các hệ thống khí nén, thủy lực và đo lường công nghiệp. Đầu tư vào loại van này không chỉ giúp bạn giảm bớt chi phí bảo trì mà còn nâng cao đáng kể tuổi thọ cho toàn bộ hệ thống đường ống.

Tube Ball Valve là gì?

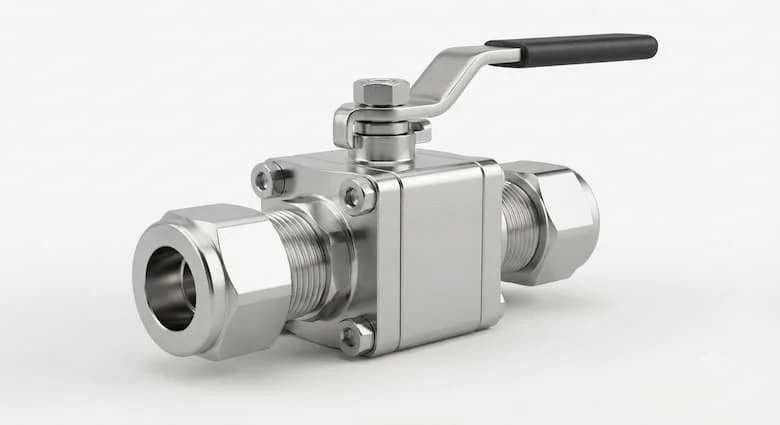

Tube Ball Valve là dòng van bi chuyên dụng, được tích hợp sẵn các đầu nối ống (tube fitting) tại hai cổng kết nối. Thay vì sử dụng ren ngoài hay mặt bích, van kết nối trực tiếp với ống inox hoặc ống kim loại thông qua các vòng đệm ferrule. Cơ chế này giúp đảm bảo mối nối chịu được áp suất cao mà không cần dùng đến keo làm kín hay băng tan.

Nguyên lý hoạt động

Cấu tạo cơ bản của van gồm một viên bi có lỗ khoan xuyên tâm nằm trong thân van. Khi tay gạt quay 90 độ, viên bi sẽ xoay để đóng hoặc mở hoàn toàn dòng lưu chất. Điểm khác biệt lớn nhất nằm ở đầu nối: khi siết đai ốc (compression nut), các vòng ferrule sẽ bị ép chặt vào bề mặt ống, tạo ra cơ chế làm kín cơ học dựa trên sự biến dạng dẻo của kim loại. Nhờ cơ chế này, van bi nối ống chống rò rỉ tốt hơn gấp nhiều lần so với các loại van ren thông thường, vốn phụ thuộc nhiều vào chất làm kín hóa học.

Phân tích chuyên sâu về van bi nối ống

Phân loại sản phẩm

• Theo vật liệu: Inox 316 là phổ biến nhất nhờ khả năng chống ăn mòn tuyệt vời, ngoài ra còn có Inox 304, thép carbon hoặc đồng cho các ứng dụng đặc thù.

• Theo số ngả: Dạng 2-way (đóng mở thông thường) và 3-way (điều hướng dòng chảy).

• Theo áp suất: Phân cấp từ áp suất trung bình đến siêu cao áp, đảm bảo đáp ứng các tiêu chuẩn khắt khe của ngành dầu khí và hóa chất.

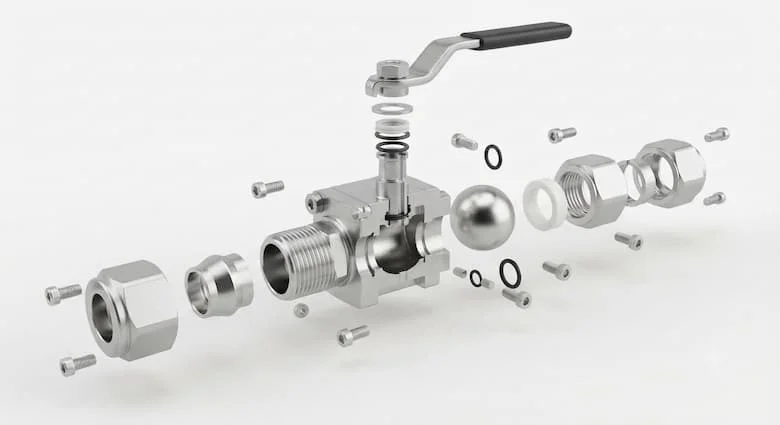

Cấu tạo chi tiết

Một chiếc van bi nối ống chất lượng thường bao gồm: thân van đúc nguyên khối, bi van đánh bóng, trục van chống xì, ghế đệm (seat) bằng PTFE hoặc PEEK chịu nhiệt, và hệ thống double ferrule (vòng đệm kép) đi kèm đai ốc nén. Sự kết hợp giữa các linh kiện này giúp van có khả năng vận hành trơn tru ngay cả dưới tác động của rung động mạnh.

So sánh van bi nối ống với các loại van khác

Việc sử dụng van bi nối ống mang lại sự an tâm tuyệt đối cho hệ thống instrumentation nhờ tính đồng bộ và độ bền cơ học cao, giúp loại bỏ hoàn toàn hiện tượng rò rỉ tại điểm nối.

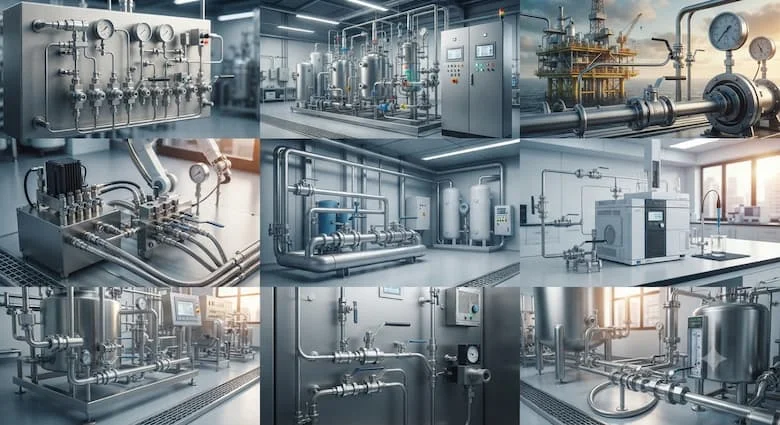

Ứng dụng thực tế

Van bi nối ống được sử dụng ở đâu?

Loại van này xuất hiện dày đặc trong các ngành công nghiệp yêu cầu khắt khe:

• Hệ thống Instrumentation: Đo lường áp suất, lưu lượng, nhiệt độ.

• Công nghiệp bán dẫn (Semiconductor): Hệ thống khí siêu sạch.

• Dầu khí và hóa chất: Nơi lưu chất độc hại và áp suất cao là tiêu chuẩn.

• Phòng thí nghiệm: Hệ thống phân tích, nghiên cứu đòi hỏi độ chính xác tuyệt đối.

Những sai lầm thường gặp khi sử dụng

Nhiều kỹ sư gặp sự cố do chọn sai kích thước ống hoặc vật liệu không phù hợp với lưu chất. Sai lầm nghiêm trọng nhất là siết ferrule quá chặt (gây biến dạng ống) hoặc lắp đặt van ngược chiều dòng chảy, dẫn đến giảm tuổi thọ của bộ phận làm kín bên trong.

Hướng dẫn chọn và lắp đặt đúng kỹ thuật

Cách chọn van bi nối ống phù hợp

Để đảm bảo hiệu quả, hãy kiểm tra kỹ:

• Đường kính ống (OD): Phải tương thích tuyệt đối với chuẩn fitting của van.

• Vật liệu: Chọn Inox 316 nếu môi trường có tính ăn mòn.

• Áp suất: Phải đảm bảo áp suất làm việc tối đa của van lớn hơn áp suất hệ thống.

Hướng dẫn lắp đặt

1. Cắt ống: Sử dụng máy cắt ống chuyên dụng để mặt cắt vuông góc và không bị biến dạng.

2. Làm sạch: Đảm bảo đầu ống không có ba-via, bụi bẩn.

3. Lắp đặt: Đưa ống vào van cho đến khi chạm đáy, siết đai ốc bằng tay, sau đó dùng cờ lê siết theo số vòng quy định của nhà sản xuất (thường là 1-1/4 vòng).

4. Kiểm tra: Luôn thử áp suất trước khi đưa hệ thống vào vận hành chính thức.

FAQ: Câu hỏi thường gặp

1.Tube Ball Valve khác Ball Valve ren như thế nào?

Khác biệt chính ở cơ chế làm kín. Van ren dùng băng tan dễ rò rỉ, trong khi van tube dùng cơ chế nén ferrule, đảm bảo độ kín tuyệt đối.

2.Tube Fitting là gì?

Là cơ chế kết nối bằng đai ốc và vòng đệm ferrule, giúp gắn kết ống với van mà không cần hàn hay ren.

3.Inox 304 hay 316 phù hợp hơn?

Inox 316 chịu ăn mòn tốt hơn, phù hợp cho môi trường hóa chất, muối.

4.Mua van bi nối ống chính hãng ở đâu?

Bạn nên chọn các đại lý ủy quyền có giấy tờ CO/CQ rõ ràng để đảm bảo thông số áp suất.

Kết luận

Tube Ball Valve là sự đầu tư thông minh cho bất kỳ hệ thống nào yêu cầu độ tin cậy và an toàn cao. Với cấu tạo ưu việt và khả năng làm kín vượt trội, đây chính là giải pháp thay thế hoàn hảo cho các phương pháp kết nối truyền thống.
