Valve 1 4: Giải Pháp Kết Nối Nhỏ Gọn Cho Hệ Thống Công Nghiệp Chính Xác

Trong các hệ thống khí nén công nghiệp, thiết bị đo áp suất hay các dây chuyền thủy lực, không phải lúc nào chúng ta cũng cần những đường ống cỡ lớn. Ngược lại, việc kiểm soát chính xác dòng lưu lượng nhỏ ở các vị trí đo đạc, điều khiển là yêu cầu then chốt. Bạn đã bao giờ gặp khó khăn khi tìm kiếm linh kiện kết nối cho máy nén khí, hoặc đau đầu vì các điểm rò rỉ tại các mối nối ren siêu nhỏ trong hệ thống điều khiển tự động? Valve 1/4 chính là "người hùng thầm lặng" giải quyết triệt để vấn đề này. Với thiết kế nhỏ gọn, linh hoạt và khả năng tương thích tuyệt vời, dòng van 1/4 inch đã trở thành tiêu chuẩn không thể thiếu cho hàng ngàn ứng dụng kỹ thuật từ dân dụng đến công nghiệp nặng.

Vì sao Valve 1 4 được sử dụng phổ biến?

Sự phổ biến của Valve 1/4 không phải là ngẫu nhiên. Trong kỹ thuật cơ khí, kích thước 1/4 inch (tương đương DN8) là chuẩn mực vàng cho các đường nhánh, các thiết bị lấy mẫu hoặc thiết bị điều khiển từ xa. Khi hệ thống của bạn cần một thiết bị đóng ngắt gọn nhẹ, tiết kiệm không gian lắp đặt nhưng vẫn phải đảm bảo khả năng chịu áp lực cao, thì Valve 1/4 luôn là lựa chọn ưu tiên hàng đầu.

Khác với các loại van cỡ lớn, dòng van này mang lại sự linh hoạt tuyệt đối cho người kỹ thuật viên. Bạn có thể dễ dàng bắt gặp chúng trên các bộ điều áp khí nén, máy lọc nước, hoặc hệ thống bôi trơn trong máy CNC. Việc đầu tư đúng loại Valve 1/4 chất lượng không chỉ giúp hệ thống của bạn vận hành trơn tru, hạn chế tối đa các điểm rò rỉ khí hoặc chất lỏng mà còn giúp việc bảo trì, thay thế trở nên nhanh chóng và ít tốn kém hơn bao giờ hết.

Valve 1 4 là gì?

Valve 1 4 là thuật ngữ chỉ các dòng van công nghiệp có kích thước cổng kết nối ren là 1/4 inch, hay còn gọi là chuẩn DN8. Thiết bị này được chế tạo để thực hiện các chức năng đóng mở, điều tiết lưu lượng hoặc cô lập dòng chảy của các loại lưu chất như nước, khí nén, hơi nóng, dầu thủy lực và hóa chất.

Tên gọi của dòng van này rất đa dạng tùy theo chức năng và nhà sản xuất, bao gồm: van 1/4 inch, mini valve 1/4, van ren 1/4, 1/4 Ball Valve hay 1/4 Needle Valve. Mặc dù có kích thước khiêm tốn, nhưng vai trò của Valve 1/4 trong hệ thống là cực kỳ quan trọng:

• Cô lập thiết bị: Cho phép ngắt dòng lưu chất để bảo dưỡng thiết bị đo mà không cần dừng cả hệ thống.

• Điều tiết lưu lượng: Kiểm soát lượng khí hoặc nước đi vào cơ cấu chấp hành với độ chính xác cực cao.

• Kiểm soát áp suất: Đóng vai trò như một van xả hoặc van cân bằng trong các cụm điều khiển phức tạp.

Nguyên lý hoạt động

Nguyên lý của các dòng Valve 1/4 rất tinh gọn, tối ưu cho không gian hẹp:

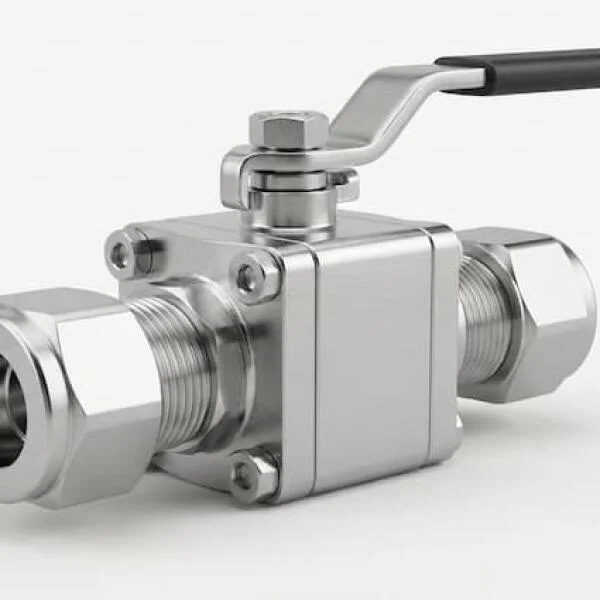

• Đối với van bi (Ball Valve): Bi van có một lỗ xuyên tâm, khi tay gạt quay $90^\circ$ , lỗ này sẽ thông hoặc chặn hoàn toàn dòng chảy.

• Đối với van kim (Needle Valve): Một chiếc kim nhọn di chuyển tịnh tiến vào một ghế van nhỏ, cho phép điều chỉnh lưu lượng cực nhỏ một cách chính xác.

• Đối với van điện từ (Solenoid Valve): Sử dụng lực từ trường từ cuộn coil để nâng pít-tông, mở đường dẫn khí hoặc nước tức thời.

Lý do Valve 1/4 được ưu ái trong các thiết bị đo áp suất là nhờ khả năng đáp ứng nhanh, cấu tạo chắc chắn và đặc biệt là độ kín khít cao, giúp ngăn ngừa sai số trong quá trình đo đạc.

Các loại Valve 1/4 phổ biến

Để đáp ứng nhu cầu đa dạng, nhà sản xuất cung cấp nhiều dòng Valve 1/4 chuyên biệt:

• Van bi 1/4: Phổ biến nhất, đóng mở nhanh, bền bỉ.

• Van kim 1/4: Dùng để điều tiết lưu lượng cực nhỏ, chính xác.

• Van điện từ 1/4: Tự động hóa việc đóng ngắt bằng tín hiệu điện.

• Van một chiều 1/4: Ngăn không cho lưu chất chảy ngược về máy nén hoặc bơm.

• Van khóa mini 1/4: Thiết kế siêu gọn, dùng trong các hệ thống lọc nước dân dụng.

Mỗi loại van đều có những ưu điểm về mặt cấu tạo và ứng dụng, do đó người dùng cần xác định rõ mục đích sử dụng trước khi chọn mua để đạt hiệu quả cao nhất.

Cấu tạo và Thông số kỹ thuật quan trọng

Một chiếc Valve 1/4 đạt chuẩn thường bao gồm: thân van (inox 304/316, đồng), bi hoặc kim van, trục, gioăng PTFE (Teflon) giúp chịu nhiệt và chống ăn mòn, cùng tay gạt hoặc núm vặn.

Thông số kỹ thuật cần quan tâm:

• Kích thước ren: Phổ biến nhất là BSP (G), NPT (chuẩn Mỹ) hoặc BSPT (ren côn).

• Vật liệu: Inox 304/316 cho môi trường ăn mòn/thực phẩm, Đồng cho khí nén/nước.

• Áp suất: Cần kiểm tra kỹ định mức áp suất làm việc (ví dụ 1000 PSI hoặc 16 bar).

• Nhiệt độ: Đảm bảo gioăng PTFE chịu được mức nhiệt tối đa của hệ thống.

So sánh Valve 1/4 với các kích thước khác

So với các kích thước như 3/8 hay 1/2, Valve 1/4 có lưu lượng thấp hơn nhưng lại vượt trội về tính nhỏ gọn. Nếu hệ thống của bạn là các đường ống chính, 1/2 inch là tiêu chuẩn. Nhưng nếu là đường ống dẫn phụ, thiết bị đo hoặc hệ thống khí nén điều khiển, 1/4 inch là lựa chọn không thể thay thế vì sự tiện lợi, chi phí rẻ và khả năng lắp đặt dễ dàng trong những vị trí góc cạnh.

Vì sao nên chọn đúng tiêu chuẩn Valve 1/4?

Chọn đúng loại van không chỉ là vấn đề lắp vừa đường ống mà là vấn đề an toàn. Một loại van sai chuẩn ren (ví dụ nhầm ren NPT sang BSP) sẽ gây rò rỉ ngay lập tức. Chọn sai vật liệu (ví dụ van đồng dùng cho hóa chất) sẽ dẫn đến rỉ sét và hư hỏng. Đầu tư đúng loại Valve 1/4 giúp tăng tuổi thọ cho hệ thống, giảm thiểu chi phí bảo trì và đảm bảo lưu lượng cung cấp ổn định nhất.

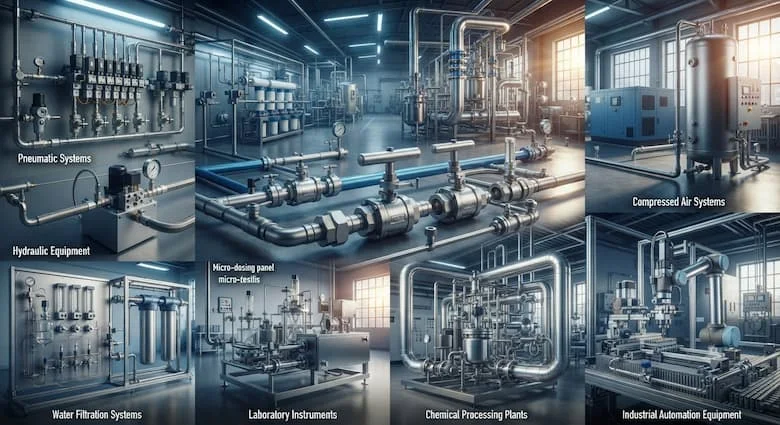

Ứng dụng thực tế

Valve 1/4 hiện diện ở khắp mọi nơi:

• Khí nén: Trên các máy nén khí, bộ lọc khí, và hệ thống điều khiển tự động.

• Thiết bị đo: Các đồng hồ áp suất, thiết bị phân tích lưu chất.

• Máy lọc nước: Dùng làm van đầu vào, van xả thải.

• Thủy lực & Hóa chất: Điều khiển các xi lanh nhỏ, pha trộn hóa chất quy mô phòng thí nghiệm.

Những sai lầm thường gặp

Sai lầm lớn nhất là "chọn đại" mà không kiểm tra loại ren. Nhiều người dùng còn bỏ qua việc quấn băng tan (băng keo non) hoặc keo làm kín ren đúng kỹ thuật, dẫn đến rò rỉ khí/nước tại vị trí kết nối. Ngoài ra, việc lắp sai chiều của van một chiều 1/4 cũng là lỗi kinh điển khiến hệ thống bị tắc nghẽn hoàn toàn.

Hướng dẫn lắp đặt và bảo dưỡng

1. Làm sạch ren: Đảm bảo ren ống và ren van không có mạt sắt hoặc bụi bẩn.

2. Quấn băng tan: Quấn thuận chiều ren, đủ độ dày để tạo độ kín.

3. Siết lực: Siết vừa đủ bằng cờ lê, tránh siết quá lực làm nứt ren hoặc vỡ thân van (đặc biệt là van đồng).

4. Bảo dưỡng: Kiểm tra định kỳ xem van có bị rỉ sét hay rò rỉ hay không, bôi trơn trục van nếu cần.

FAQ

1.Valve 1 4 tương đương DN bao nhiêu?

Tương đương với DN8.

2.Ren BSP và NPT khác nhau thế nào?

BSP (chuẩn Anh) có góc ren 55°, NPT (chuẩn Mỹ) có góc ren 60°, không thể vặn lẫn lộn.

3.Valve 1/4 chịu được áp suất bao nhiêu?

Tùy model, thông thường từ 10 bar đến hơn 60 bar (đối với van thép/inox).

Kết luận

Valve 1 4 là thành phần nhỏ nhưng giữ vai trò cực kỳ quan trọng trong mọi hệ thống công nghiệp hiện đại. Việc hiểu rõ về tiêu chuẩn ren, vật liệu và mục đích sử dụng sẽ giúp bạn làm chủ được hệ thống của mình, tối ưu hóa lưu lượng và chi phí vận hành.
