Cách lắp van đúng kỹ thuật: Hướng dẫn chi tiết từ chuyên gia

Trong quá trình vận hành hệ thống đường ống, không ít kỹ sư hay thợ kỹ thuật gặp phải tình huống trớ trêu: van vừa lắp xong đã rò rỉ, hệ thống rung lắc bất thường hoặc tệ hơn là van bị hỏng chỉ sau vài tuần sử dụng. Nguyên nhân chủ yếu không nằm ở chất lượng thiết bị, mà xuất phát từ việc cách lắp van không tuân thủ các tiêu chuẩn kỹ thuật.

Việc lắp đặt van đúng quy trình không đơn thuần là thao tác kết nối cơ khí; đó là yếu tố tiên quyết giúp hệ thống vận hành ổn định, đảm bảo an toàn tuyệt đối, tối ưu hóa chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ đường ống.

Vì sao cần lắp van đúng kỹ thuật?

Lắp đặt van sai lệch là "tử huyệt" khiến hệ thống công nghiệp mất kiểm soát. Khi van bị lắp sai chiều dòng chảy, đĩa van hoặc bi van có thể bị kẹt, gây áp lực ngược cực lớn làm hỏng gioăng làm kín. Nếu siết bulông không đều hoặc chọn sai gioăng, hiện tượng rò rỉ lưu chất không chỉ gây thất thoát nguyên liệu mà còn tiềm ẩn nguy cơ cháy nổ, đặc biệt trong các hệ thống hóa chất hoặc hơi nóng.

Việc tuân thủ kỹ thuật lắp đặt giúp hệ thống đạt trạng thái cân bằng, giảm thiểu rung chấn và đảm bảo các thiết bị hạ nguồn không bị quá tải. Hiểu rõ cách lắp van chuẩn xác là khoản đầu tư thông minh để giảm thiểu rủi ro vận hành và chi phí sửa chữa không đáng có.

Kiến thức nền về lắp đặt van công nghiệp

Lắp van là gì?

Lắp van là quá trình kết nối một thiết bị điều khiển dòng chảy vào hệ thống đường ống sao cho đảm bảo tính kín khít, chịu được áp lực và nhiệt độ vận hành. Vai trò chính của việc này bao gồm: kiểm soát lưu lượng, bảo vệ các thiết bị quan trọng (như máy bơm, đồng hồ đo) khỏi tác động ngược, ngăn chặn rò rỉ lưu chất và đảm bảo an toàn tuyệt đối cho người vận hành.

Nguyên tắc cần biết trước khi lắp van

Trước khi bắt tay vào thi công, bạn cần nắm vững các nguyên tắc cốt lõi:

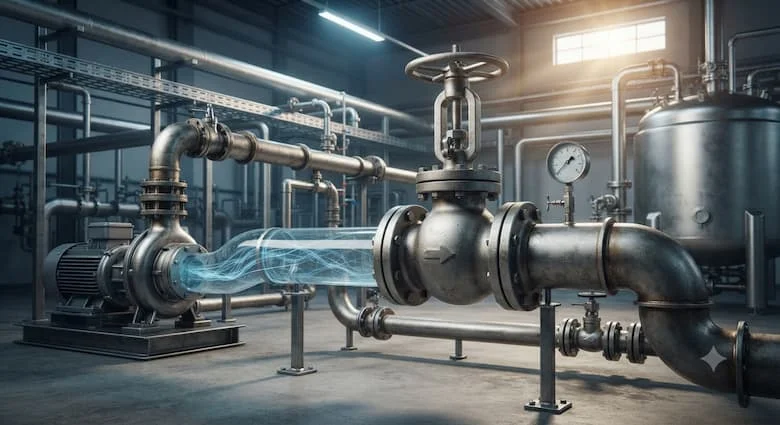

• Xác định chiều dòng chảy: Hầu hết các loại van (đặc biệt là van một chiều, van cầu) đều có mũi tên chỉ hướng trên thân van. Lắp ngược chiều sẽ làm mất tác dụng đóng chặn.

• Kiểm tra thông số kỹ thuật: Đảm bảo áp suất và nhiệt độ định mức của van phù hợp với điều kiện làm việc của hệ thống.

• Tiêu chuẩn kết nối: Kiểm tra loại kết nối (ren, mặt bích, hàn, clamp) và tiêu chuẩn (JIS, DIN, ANSI, BS) để đảm bảo độ tương thích tuyệt đối.

Việc lắp sai chiều không chỉ làm giảm hiệu suất mà còn tạo ra hiện tượng "búa nước" hoặc kẹt cơ cấu chuyển động, gây hư hỏng vĩnh viễn cho trục van và ghế van.

Phân tích chuyên sâu: Quy trình và kỹ thuật lắp đặt

Chuẩn bị trước khi lắp van

Công tác chuẩn bị quyết định 50% thành công. Hãy đảm bảo bạn có đầy đủ:

• Dụng cụ: Cờ lê, mỏ lết lực, máy hàn (nếu là van hàn), thiết bị đo độ kín.

• Vật tư phụ: Gioăng đệm (gasket), băng tan (PTFE), bulông, đai ốc phù hợp với môi trường lưu chất.

• Vệ sinh: Loại bỏ hoàn toàn bụi bẩn, ba-via hoặc rỉ sét bên trong đường ống để tránh làm xước bề mặt làm kín của van.

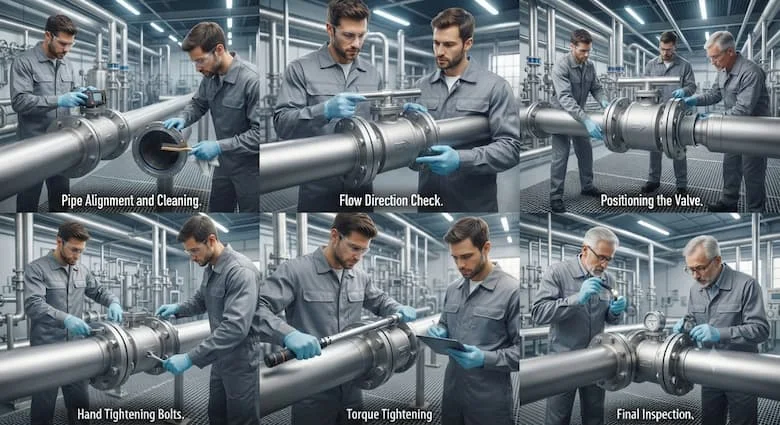

Hướng dẫn cách lắp van đúng kỹ thuật

Tùy vào phương thức kết nối, lắp van sẽ có những lưu ý khác biệt:

• Lắp van ren: Quấn băng tan đủ độ dày theo chiều ren, không quấn quá nhiều gây cộm ren. Siết bằng dụng cụ chuyên dụng, tránh dùng kìm răng rồng làm biến dạng thân van.

• Lắp van mặt bích: Đặt gioăng chính giữa, căn chỉnh lỗ bulông thẳng hàng. Siết bulông theo hình sao (đối xứng) để đảm bảo áp lực lên bề mặt gioăng là đồng đều, tránh tình trạng rò rỉ một phía.

• Lắp van hàn: Quy trình cần người có tay nghề cao. Cần tháo rời bộ phận làm kín (nếu cần) để tránh nhiệt độ hàn làm hỏng gioăng, sau đó làm mát từ từ để tránh biến dạng kim loại.

• Lắp van nối Clamp: Đảm bảo gioăng silicon/EPDM được đặt khớp trong rãnh, sau đó siết đai clamp chặt tay để tạo độ kín hoàn hảo.

Hướng dẫn lắp từng loại van

Mỗi loại van có đặc thù vận hành riêng:

• Van một chiều: Phải lắp theo chiều mũi tên trên thân để ngăn dòng chảy ngược.

• Van bi/Van bướm: Cần đảm bảo van đang ở vị trí mở khi lắp đặt để tránh làm hỏng đĩa van hoặc bi khi siết mặt bích.

• Van an toàn/Van giảm áp: Phải lắp đúng vị trí và hướng xả để đảm bảo chức năng bảo vệ hệ thống khi áp suất vượt ngưỡng.

So sánh các phương pháp kết nối

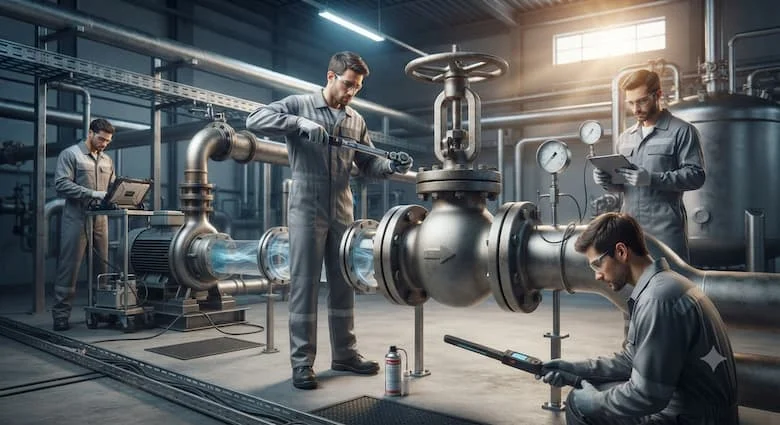

Vì sao cần kiểm tra sau khi lắp?

Sau khi lắp, bắt buộc phải thử áp (hydrostatic test) để phát hiện rò rỉ. Kiểm tra áp suất giúp xác nhận các mối nối đã kín hoàn toàn, van đóng mở mượt mà và không có hiện tượng treo trục. Việc bỏ qua bước này có thể dẫn đến sự cố nghiêm trọng khi đưa vào vận hành thực tế.

Ứng dụng thực tế và sai lầm thường gặp

Khi nào cần lắp hoặc thay van?

Van cần được lắp đặt mới hoặc thay thế trong các hệ thống cấp nước, nhà máy hóa chất, HVAC, khí nén, dầu khí và hệ thống xử lý nước. Dấu hiệu cần thay thế bao gồm: van bị rò rỉ tại trục, không thể đóng kín hoàn toàn hoặc bị kẹt cứng do cặn bẩn bám lâu ngày.

Những sai lầm thường gặp

• Lắp ngược chiều: Làm van mất tác dụng chặn lưu chất.

• Siết quá chặt: Làm biến dạng ren hoặc gioăng, gây nứt vỡ thân van.

• Không vệ sinh đường ống: Cặn bẩn làm trầy xước bề mặt làm kín (đặc biệt nguy hiểm với van bi, van cổng).

• Chọn sai kích thước: Gây cản trở dòng chảy hoặc không khớp nối.

Checklist lắp van đúng kỹ thuật

Để đảm bảo quy trình chuẩn xác, hãy thực hiện theo checklist sau:

•  Xác định đúng loại van và thông số kỹ thuật.

•  Kiểm tra chiều mũi tên trên thân van.

•  Làm sạch bề mặt đường ống và lòng trong ống.

•  Kiểm tra gioăng đệm, đảm bảo còn mới và đúng chất liệu.

•  Lắp đặt và căn chỉnh đồng tâm.

•  Siết bulông theo hình sao đối xứng.

•  Kiểm tra rò rỉ bằng cách chạy thử áp lực.

•  Vận hành thử (đóng/mở) nhiều lần để kiểm tra độ trơn tru.

Lưu ý khi bảo dưỡng: Thực hiện kiểm tra định kỳ 6 tháng/lần, bôi trơn trục van, thay thế gioăng nếu có dấu hiệu lão hóa và siết chặt lại các bulông mặt bích.

FAQ: Câu hỏi thường gặp

1.Lắp van ngược chiều có sao không?

Có, van sẽ không thể chặn dòng chảy và có thể bị hư hỏng cơ cấu đóng mở nhanh chóng.

2.Cách lắp van một chiều phải lắp theo hướng nào?

Phải lắp theo hướng mũi tên chỉ chiều dòng chảy đi qua.

3.Có cần dùng băng tan khi lắp van ren không?

Có, để đảm bảo độ kín khít giữa các ren xoắn.

4.Sau khi lắp van cần kiểm tra những gì?

Kiểm tra độ kín (thử áp) và khả năng đóng mở trơn tru của tay gạt/vô lăng.

5.Bao lâu nên bảo dưỡng van một lần?

Tùy môi trường, nhưng thông thường là 6-12 tháng/lần.

Kết luận

Việc nắm vững cách lắp van đúng kỹ thuật là yêu cầu bắt buộc đối với mọi kỹ thuật viên. Từ việc xác định đúng chiều dòng chảy, lựa chọn vật liệu gioăng phù hợp cho đến kỹ thuật siết bulông đối xứng – tất cả đều góp phần vào sự an toàn và hiệu quả của hệ thống. Đừng để một sai sót nhỏ trong khâu lắp đặt dẫn đến những hậu quả vận hành lớn.
