Van Cửa Mặt Bích: Giải Pháp Đóng Mở Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong các hệ thống đường ống công nghiệp cấp nước hay dẫn lưu chất quy mô lớn (DN80 – DN300 trở lên), việc kiểm soát dòng chảy không chỉ đơn thuần là đóng hay mở. Những thách thức về áp lực cao, rung chấn và yêu cầu độ kín khít tuyệt đối khiến các phương pháp kết nối ren truyền thống trở nên lỗi thời và thiếu an toàn. Tình trạng rò rỉ tại các điểm kết nối không chỉ gây thất thoát lưu chất mà còn làm gia tăng chi phí vận hành, bảo trì định kỳ cho doanh nghiệp.

Để giải quyết bài toán này, van mặt bích đã khẳng định vị thế là lựa chọn hàng đầu của các kỹ sư. Với cấu tạo kết nối mặt bích chắc chắn, vận hành ổn định và khả năng chịu tải vượt trội, dòng van này chính là "chốt chặn" an toàn, đảm bảo sự bền bỉ cho toàn bộ hệ thống đường ống của bạn.

Van cửa mặt bích là gì?

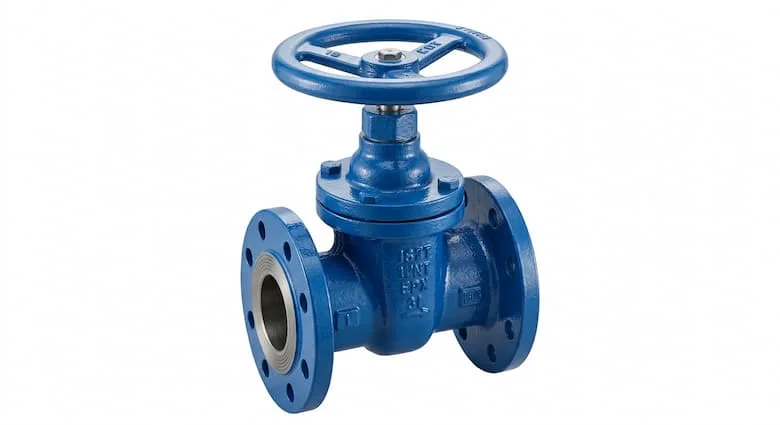

Van cửa mặt bích (Gate Valve Flange) là thiết bị chuyên dụng được thiết kế để đóng hoặc mở dòng lưu chất trong đường ống thông qua một lá van (cánh cửa) di chuyển theo phương vuông góc với chiều dòng chảy. Điểm khác biệt lớn nhất nằm ở phương thức kết nối: hai đầu van được đúc thành các mặt bích tiêu chuẩn, giúp việc lắp đặt vào hệ thống trở nên chắc chắn hơn nhờ sự hỗ trợ của bulong và gioăng làm kín.

Thông thường, dòng van này được ứng dụng cho các hệ thống có kích thước trung bình đến lớn, từ DN50 trở lên. Các đặc điểm nhận diện bao gồm:

• Kết nối mặt bích: Đạt các tiêu chuẩn quốc tế như JIS, BS, ANSI, DIN.

• Cơ cấu vận hành: Sử dụng tay quay (vô lăng) hoặc bộ hộp số (gear box) để tạo lực nâng/hạ lá van.

• Chất liệu đa dạng: Thân van được đúc từ gang, thép hoặc inox tùy theo môi trường lưu chất.

Việc sử dụng van mặt bích giúp tạo ra một liên kết cứng vững, có khả năng chịu được các rung chấn và áp lực làm việc khắc nghiệt mà các dòng van nối ren không thể đáp ứng được.

Nguyên lý hoạt động của van mặt bích

Cơ chế vận hành của loại van này dựa trên sự chuyển động tịnh tiến của trục van và lá van. Khi người vận hành quay vô lăng theo chiều mở, trục van sẽ kéo lá van nâng lên khỏi đường đi của dòng chảy. Ngược lại, khi quay theo chiều đóng, lá van sẽ hạ xuống, chặn đứng hoàn toàn lưu chất.

Bản chất hoạt động của van mặt bích là thiết kế đóng/mở hoàn toàn (On/Off). Chúng không được khuyến khích sử dụng để điều tiết lưu lượng dòng chảy. Việc để lá van ở trạng thái lửng lơ trong thời gian dài sẽ khiến dòng lưu chất với áp lực cao va đập liên tục, gây ra hiện tượng rung lắc, mài mòn lá van và làm giảm tuổi thọ thiết bị.

Một ưu điểm kỹ thuật vượt trội là khả năng giảm thiểu tổn thất áp suất. Khi mở hoàn toàn, lá van được rút hẳn vào trong nắp van, tạo ra một đường ống thông suốt với tiết diện bằng với đường ống chính. Nhờ đó, lưu chất đi qua gần như không bị cản trở, giúp duy trì áp lực hệ thống và tiết kiệm năng lượng cho các thiết bị bơm phía trước.

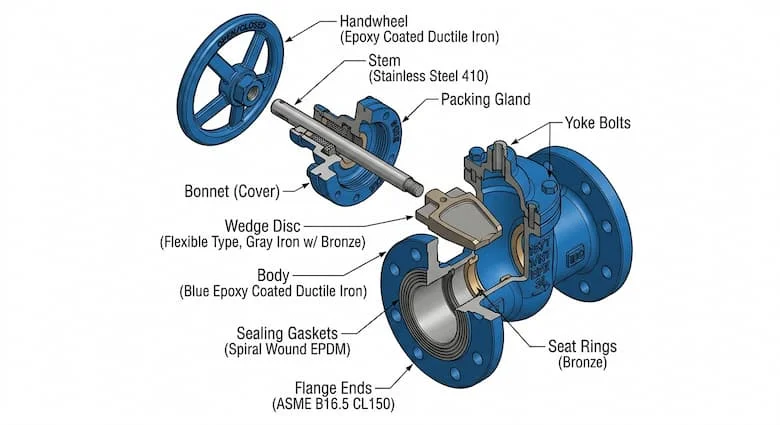

Cấu tạo van mặt bích

Một chiếc van mặt bích chất lượng cao được cấu thành từ nhiều bộ phận có độ chính xác cơ khí lớn:

• Thân van: Là phần vỏ ngoài chịu áp lực chính, thường làm từ gang cầu, gang dẻo, thép carbon hoặc inox.

• Đĩa van (Lá van): Bộ phận trực tiếp tiếp xúc với lưu chất. Đĩa van thường có dạng nêm, được bọc cao su EPDM (đối với van gang) để tăng cường độ kín khít.

• Trục van (Ty van): Làm bằng Inox 304 hoặc 316 để chống oxy hóa và chịu lực xoắn khi vận hành.

• Nắp van: Kết nối với thân bằng bulong, cho phép tháo rời để bảo trì bên trong.

• Tay quay: Thiết kế dạng vô lăng, giúp người vận hành tác động lực dễ dàng hơn.

Phân loại van mặt bích phổ biến

Để đáp ứng các nhu cầu khác nhau, thị trường hiện cung cấp nhiều phiên bản:

1. Theo vật liệu:

   • Van cửa gang: Giá thành kinh tế, hiệu quả cho hệ thống cấp nước sạch.

   • Van cửa inox: Khả năng chống ăn mòn cực tốt, lựa chọn số 1 cho hóa chất hoặc thực phẩm.

   • Van cửa thép: "Ông vua" trong môi trường áp suất và nhiệt độ cao (hơi nóng, dầu khí).

2. Theo kiểu ty van:

   • Ty chìm: Trục van nằm bên trong thân, giúp tiết kiệm không gian lắp đặt, phù hợp nơi chật hẹp.

   • Ty nổi: Trục van nhô lên khi mở, giúp kỹ thuật viên quan sát nhanh trạng thái đóng/mở của van từ xa.

3. Theo tiêu chuẩn mặt bích: Sự tương thích về tiêu chuẩn là yếu tố sống còn. Các tiêu chuẩn phổ biến bao gồm JIS 10K, BS PN10/PN16, ANSI 150LB và DIN PN16.

Thông số kỹ thuật cần biết

Khi lựa chọn van mặt bích, bạn cần chú ý các thông số sau:

• Kích thước: DN50, DN65, DN80, DN100, DN150, DN200, DN300... đến DN1200.

• Áp suất làm việc: Phổ biến nhất là PN10, PN16, PN25.

• Nhiệt độ: Thường dao động từ 0°C đến 120°C.

• Môi trường: Nước sạch, nước thải, hệ thống PCCC, khí nén, hóa chất.

So sánh van mặt bích và van cửa nối ren

Rõ ràng, nếu hệ thống của bạn là đường ống công nghiệp, yêu cầu sự an toàn và chịu được áp lực cao, van mặt bích là sự lựa chọn duy nhất đúng đắn thay thế cho các mối nối ren dễ bị rò rỉ.

Ứng dụng thực tế

Van cửa mặt bích đóng vai trò xương sống trong nhiều lĩnh vực:

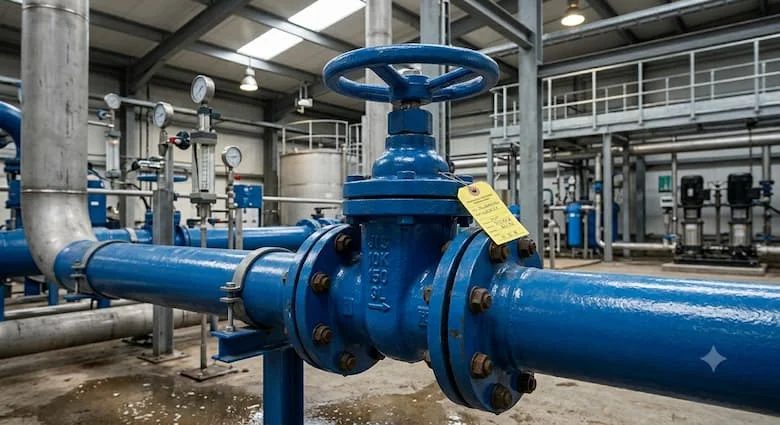

• Hệ thống cấp nước: Phân phối nước cho các khu đô thị, nhà máy nước.

• Hệ thống PCCC: Đảm bảo lưu lượng nước ổn định cho các trạm bơm chữa cháy.

• Nhà máy công nghiệp: Kiểm soát hóa chất, thực phẩm, dệt nhuộm.

• Hệ HVAC: Quản lý dòng nước lạnh trong các hệ thống Chiller hoặc tháp giải nhiệt.

Sai lầm thường gặp khi lựa chọn

Việc lựa chọn sai thông số không chỉ gây tốn kém mà còn mất an toàn hệ thống:

• Chọn sai tiêu chuẩn: Mặt bích JIS không thể lắp khớp với mặt bích ANSI.

• Chọn sai áp suất: Lắp van PN10 vào hệ thống chịu áp PN16 sẽ gây nứt vỡ.

• Dùng van cửa để điều tiết: Làm hỏng đĩa van do xói mòn lưu chất.

Hướng dẫn chọn van mặt bích phù hợp

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ checklist 6 bước sau:

1. Xác định kích thước đường ống: Đo chính xác đường kính danh nghĩa (DN).

2. Kiểm tra áp suất vận hành: Đảm bảo PN của van cao hơn hoặc bằng áp lực thực tế.

3. Xác định môi trường lưu chất: Để chọn vật liệu thân van và gioăng phù hợp (Gang, Inox, EPDM, PTFE).

4. Lựa chọn vật liệu van: Ưu tiên Inox cho môi trường ăn mòn, Gang cho nước sạch.

5. Kiểm tra tiêu chuẩn mặt bích: Phải trùng khớp với mặt bích trên đường ống hiện hữu (JIS, BS, ANSI).

6. Lựa chọn thương hiệu uy tín: [Liên hệ với đơn vị cung cấp chuyên nghiệp để được tư vấn các dòng van chính hãng].

Lưu ý khi lắp đặt: Luôn lắp đúng chiều dòng chảy, xiết bulong theo thứ tự đối xứng để tạo lực ép đều lên gioăng, và tuyệt đối không sử dụng van để điều tiết lưu lượng. Kiểm tra và bảo dưỡng trục van định kỳ sẽ giúp kéo dài tuổi thọ thiết bị lên gấp nhiều lần.

FAQ - Câu hỏi thường gặp

1.Van cửa mặt bích là gì?

Là loại van đóng mở dòng chảy sử dụng kết nối mặt bích ở hai đầu, chuyên dùng cho các đường ống công nghiệp kích thước lớn.

2.Van mặt bích dùng cho kích thước nào?

Thông thường từ DN50 đến DN1200.

3.Van có điều tiết lưu lượng được không?

Không, van chỉ nên được sử dụng ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

4.Nên chọn van gang hay inox?

Chọn gang cho nước sạch để tối ưu chi phí, chọn inox cho hóa chất và môi trường ăn mòn.

5.Tiêu chuẩn mặt bích nào phổ biến?

JIS 10K, BS PN16 và ANSI 150LB là những tiêu chuẩn thông dụng nhất tại Việt Nam.

Kết Luận

Van cửa mặt bích là giải pháp tối ưu cho các hệ thống đường ống kích thước lớn nhờ độ kín cao, khả năng chịu áp lực tốt và tuổi thọ lâu dài. Việc lựa chọn đúng vật liệu, tiêu chuẩn mặt bích và áp suất làm việc không chỉ đảm bảo hệ thống vận hành ổn định mà còn là cách thông minh để giảm thiểu chi phí bảo trì và nâng cao hiệu quả kinh tế lâu dài.
