Van Cửa Ty Chìm: Lựa Chọn Tối Ưu Không Gian Cho Hệ Thống Đường Ống

Trong ngành kỹ thuật công nghiệp, việc tối ưu hóa diện tích lắp đặt luôn là bài toán đau đầu đối với các kỹ sư. Nhiều hệ thống cấp thoát nước hiện nay được lắp đặt trong các hố van hẹp, không gian kỹ thuật hạn chế hoặc nằm sâu dưới lòng đất. Trong những điều kiện khắc nghiệt đó, các dòng van ty nổi thông thường thường tỏ ra bất lợi do yêu cầu khoảng không lớn để vận hành trục van. Van ty chìm xuất hiện như một "cứu cánh" hoàn hảo, mang đến giải pháp vận hành gọn gàng, linh hoạt và độ bền vượt trội cho các hệ thống đường ống hiện đại.

Tại sao van ty chìm được sử dụng rộng rãi trong hệ thống đường ống?

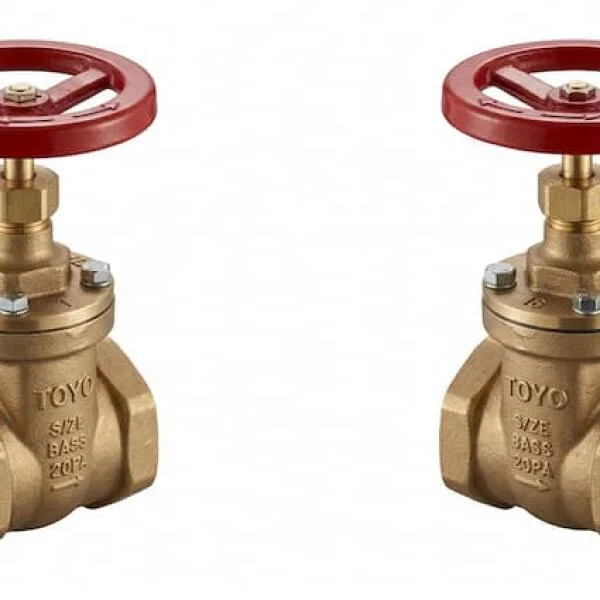

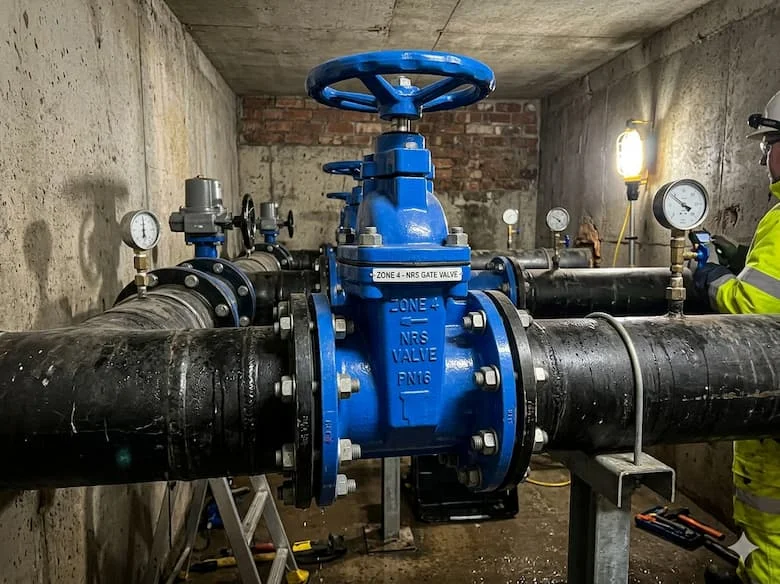

Trong thiết kế cơ điện, không gian lắp đặt là một trong những biến số quan trọng nhất ảnh hưởng đến chi phí và khả năng vận hành của hệ thống. Các kỹ sư thường xuyên đối mặt với tình huống thực tế là hố van ngầm rất chật hẹp, nơi mà việc lắp đặt một chiếc van cổng ty nổi sẽ gây khó khăn, thậm chí là không thể thực hiện được do phần trục van vươn cao khi mở.

Ngược lại, van ty chìm được thiết kế với trục van cố định, không thay đổi chiều cao dù ở trạng thái đóng hay mở. Điều này giúp chủ đầu tư tối ưu hóa diện tích lắp đặt, tiết kiệm đáng kể chi phí xây dựng hầm kỹ thuật. Chính thiết kế tinh tế, gọn gàng và khả năng chịu tải tốt đã khiến loại van này trở thành lựa chọn hàng đầu cho các hệ thống cấp thoát nước, PCCC và công nghiệp nhẹ hiện nay.

Van cửa ty chìm là gì?

Định nghĩa

Van cửa ty chìm là loại van cổng (gate valve) có thiết kế đặc biệt mà tại đó, trục van (ty van) không hề thay đổi chiều cao hay dịch chuyển lên xuống trong suốt quá trình đóng mở. Thay vào đó, khi tác động lực vào tay quay, cơ cấu ren sẽ làm cho đĩa van di chuyển lên xuống bên trong thân van. Vì phần ty van luôn nằm gọn bên trong, bạn sẽ không thể quan sát trực tiếp trạng thái đóng/mở của van bằng mắt thường như dòng ty nổi.

Đặc điểm nhận biết

Để phân biệt dòng van này với các thiết bị khác, bạn có thể dựa vào các dấu hiệu sau:

• Thiết kế nhỏ gọn: Tối ưu không gian chiều cao, phù hợp lắp đặt trong các hố van hoặc hộp kỹ thuật hạn chế.

• Tay quay cố định: Vị trí tay quay không thay đổi vị trí so với thân van.

• Trục van nằm trong thân: Không có phần ty van lộ ra ngoài, giúp bảo vệ trục khỏi bụi bẩn, rỉ sét và tác động của môi trường bên ngoài.

Nguyên lý hoạt động của van ty chìm

Cơ chế vận hành của van ty chìm dựa trên sự kết hợp giữa chuyển động xoay của tay quay và chuyển động tịnh tiến của đĩa van. Khi người vận hành xoay tay quay, lực mô-men xoắn được truyền qua bộ phận trục ren nằm trong thân van. Thay vì đẩy trục van đi lên, chuyển động này tạo lực đẩy để đĩa van di chuyển thẳng đứng bên trong thân van, từ đó đóng hoặc mở hoàn toàn dòng lưu chất.

Điểm khác biệt cốt lõi nằm ở bản chất hoạt động: toàn bộ cơ cấu nâng hạ diễn ra khép kín trong thân van. Điều này đảm bảo tính ổn định cao và hạn chế tối đa các sự cố rò rỉ tại vị trí trục van, đồng thời giữ cho thiết kế bên ngoài luôn gọn gàng.

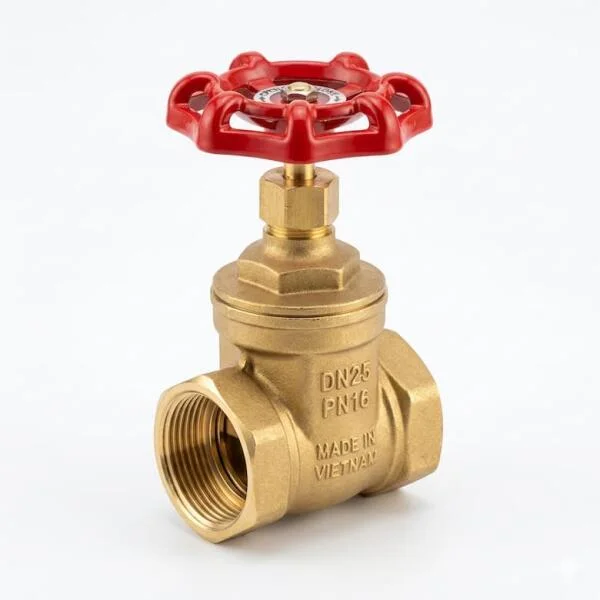

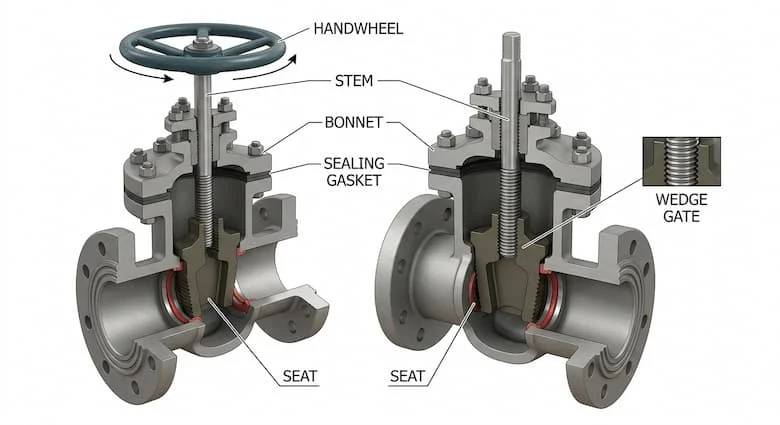

Cấu tạo van ty chìm

Một chiếc van ty chìm đạt chuẩn kỹ thuật thường bao gồm các bộ phận chính được chế tạo từ vật liệu bền bỉ:

• Thân van: Thường được đúc từ gang, inox hoặc đồng, đảm bảo khả năng chịu áp lực lớn.

• Đĩa van: Thiết kế dạng nêm hoặc được bọc cao su EPDM, giúp làm kín tuyệt đối khi van đóng.

• Trục van: Sử dụng inox chống ăn mòn để đảm bảo độ bền trong môi trường ẩm ướt hoặc hóa chất.

• Gioăng làm kín: Sử dụng vật liệu như EPDM, NBR hoặc PTFE để ngăn chặn rò rỉ lưu chất ra môi trường.

• Tay quay: Chế tạo từ gang hoặc thép sơn epoxy để chống ăn mòn, chịu được va đập mạnh.

Phân loại van ty chìm phổ biến

Theo vật liệu

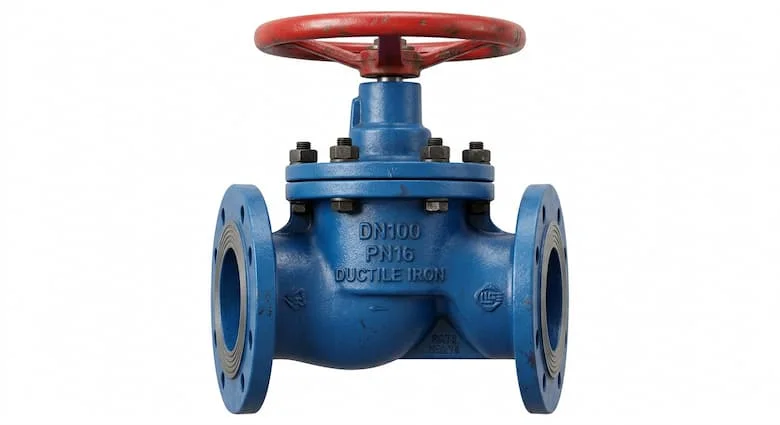

• Van ty chìm gang: Đây là dòng phổ biến nhất trên thị trường, có giá thành hợp lý, khả năng chịu lực tốt, thường dùng trong cấp thoát nước đô thị.

• Van ty chìm inox: Nhờ khả năng chống ăn mòn tuyệt vời, đây là lựa chọn số 1 cho các ngành thực phẩm, dược phẩm hoặc các hệ thống hóa chất.

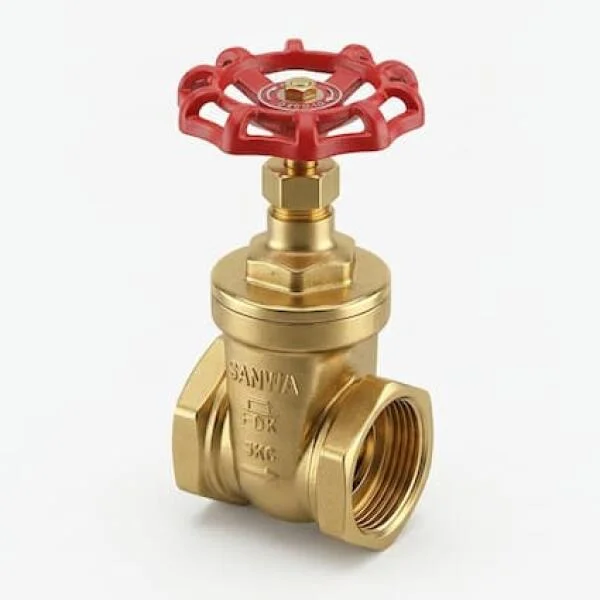

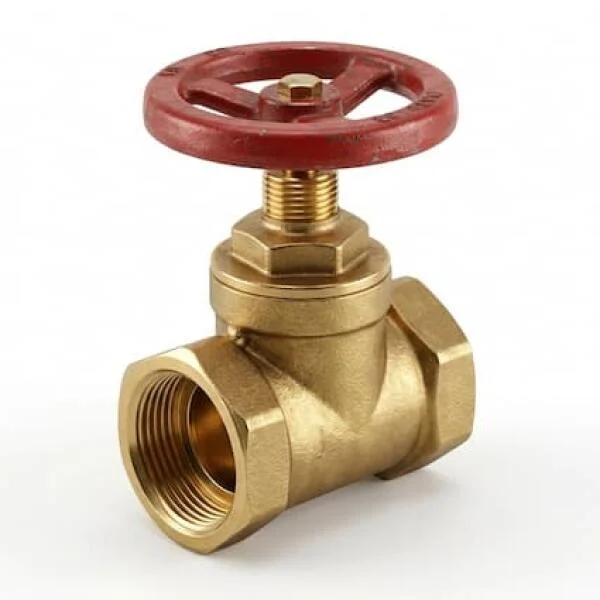

• Van ty chìm đồng: Thường thấy ở các hệ thống dân dụng, đường ống nhỏ, ưu điểm là độ bền cao và tính thẩm mỹ tốt.

Theo kết nối

• Kết nối ren: Dành cho các hệ thống đường ống kích thước nhỏ (từ DN15 đến DN50).

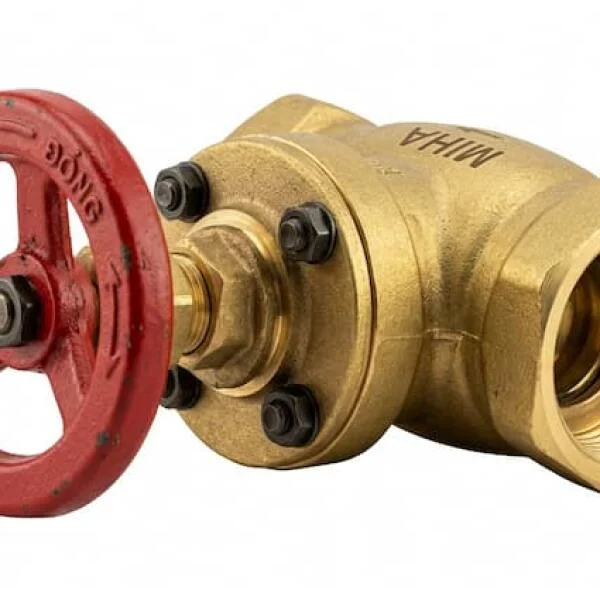

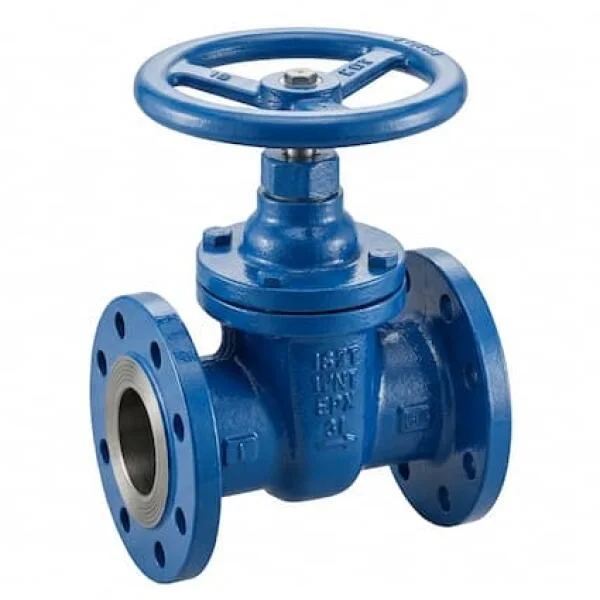

• Kết nối mặt bích: Phổ biến với các đường ống công nghiệp lớn (từ DN50 đến DN1200), đảm bảo sự chắc chắn và kín khít tuyệt đối.

Thông số kỹ thuật van ty chìm

Để vận hành hệ thống hiệu quả, việc hiểu rõ thông số kỹ thuật của van ty chìm là điều kiện tiên quyết:

• Kích thước: Đa dạng từ DN15 đến DN1200, đáp ứng mọi quy mô hệ thống.

• Áp lực: Các mức áp suất thông dụng gồm PN10, PN16, PN25.

• Nhiệt độ: Hoạt động ổn định từ 0°C đến 120°C, một số dòng inox đặc biệt có thể chịu nhiệt lên tới 180°C.

• Tiêu chuẩn mặt bích: Đa dạng theo các tiêu chuẩn quốc tế như BS, JIS, DIN, ANSI, giúp việc lắp đặt trở nên thuận tiện hơn.

So sánh van ty chìm và van ty nổi

Việc các hệ thống hố van ngầm, phòng kỹ thuật nhỏ hay mạng lưới cấp nước đô thị ưu tiên van ty chìm là hoàn toàn có cơ sở khoa học nhằm tối ưu hóa diện tích lắp đặt.

Ứng dụng thực tế của van ty chìm

• Hệ thống cấp nước sạch: Được lắp đặt trong các nhà máy nước, mạng lưới dẫn nước khu đô thị.

• Hệ thống PCCC: Đây là ứng dụng phổ biến nhất, đảm bảo độ tin cậy khi có sự cố.

• Hệ thống HVAC: Dùng trong các đường ống Chiller hoặc Cooling Tower.

• Nhà máy công nghiệp: Ứng dụng trong dây chuyền thực phẩm, dệt may và các ngành sản xuất khác.

Tuy nhiên, người dùng cần tránh các sai lầm như: chọn sai áp lực làm việc gây giảm tuổi thọ van, chọn sai vật liệu dẫn đến ăn mòn, hoặc sử dụng van để điều tiết lưu lượng thay vì đóng/mở hoàn toàn. Điều này không chỉ làm hỏng đĩa van mà còn ảnh hưởng đến sự an toàn của toàn hệ thống.

Checklist chọn mua và lắp đặt van ty chìm

Để đảm bảo hiệu quả đầu tư, hãy thực hiện theo các bước sau:

1. Xác định kích thước đường ống chính xác.

2. Xác định loại lưu chất để chọn vật liệu van tương ứng.

3. Kiểm tra áp suất làm việc của hệ thống.

4. Lựa chọn vật liệu (gang, inox, đồng).

5. Kiểm tra tiêu chuẩn kết nối (bích, ren).

6. Lựa chọn thương hiệu uy tín trên thị trường.

Lưu ý quan trọng: Không bao giờ sử dụng van cổng để điều tiết dòng chảy vì sẽ làm xói mòn đĩa van nhanh chóng. Hãy đảm bảo van được mở hoàn toàn hoặc đóng hoàn toàn. Thực hiện vệ sinh đường ống trước khi lắp đặt và bảo trì định kỳ theo khuyến nghị của nhà sản xuất.

FAQ - Câu hỏi thường gặp

1.Van cửa ty chìm là gì?

Là loại van cổng có trục van nằm bên trong thân van và không nâng lên khi đóng mở.

2.Van ty chìm khác gì van ty nổi?

Van ty chìm có thiết kế nhỏ gọn hơn nhưng khó quan sát trạng thái vận hành trực tiếp.

3.Van cửa ty chìm có dùng cho PCCC được không?

Có, đây là thiết bị tiêu chuẩn cho các hệ thống chữa cháy nhờ độ bền và tính ổn định cao.

4.Nên chọn van gang hay inox?

Gang phù hợp với nước sạch, trong khi inox là lựa chọn ưu tiên cho môi trường ăn mòn hoặc yêu cầu vệ sinh khắt khe.

Kết luận

Van cửa ty chìm chính là giải pháp tối ưu cho các hệ thống đòi hỏi thiết kế gọn gàng, tiết kiệm không gian và yêu cầu sự ổn định lâu dài. Việc lựa chọn đúng vật liệu, kích thước và tuân thủ các quy tắc lắp đặt sẽ giúp hệ thống của bạn vận hành trơn tru và tối ưu chi phí bảo trì.
