Van điện từ DN100 có phải là lựa chọn phù hợp cho hệ thống của bạn? Phân tích chuyên sâu từ chuyên gia

Trong thế giới tự động hóa công nghiệp, việc kiểm soát dòng chảy lưu chất trong các đường ống lớn như DN100 (đường kính danh nghĩa 100mm) luôn là bài toán đau đầu đối với các kỹ sư hệ thống. Chúng ta thường gặp tình huống: việc đóng mở thủ công các van tay DN100 tốn quá nhiều thời gian, nhân lực và không thể đáp ứng được các yêu cầu khắt khe về thời gian đóng mở tức thời hoặc điều khiển từ xa trong môi trường độc hại.

Khi đó, giải pháp van điện từ DN100 thường là cái tên đầu tiên xuất hiện trong đầu. Tuy nhiên, một sai lầm chết người mà nhiều doanh nghiệp mắc phải là coi van điện từ như một giải pháp "vạn năng". Với kích thước DN100, van điện từ không đơn thuần chỉ là một thiết bị đóng mở, mà nó đòi hỏi sự tương thích tuyệt đối về áp suất, môi chất và đặc biệt là nguồn điện điều khiển. Nếu lựa chọn sai, thay vì tự động hóa, bạn sẽ nhận về một thiết bị "nằm im" hoặc gây ra những sự cố thủy lực khó lường. Bài viết này sẽ phân tích chi tiết để bạn có cái nhìn chuẩn xác nhất trước khi đưa ra quyết định đầu tư.

Van điện từ DN100 là gì?

Van điện từ DN100 là thiết bị van điều khiển tự động sử dụng năng lượng từ cuộn coil điện để tác động lên cơ cấu cơ khí, qua đó thực hiện nhiệm vụ đóng hoặc mở dòng chảy lưu chất. Với kích thước danh nghĩa DN100, thiết bị này thuộc phân khúc van cỡ lớn, thường được lắp đặt trên các đường ống chính hoặc các nhánh quan trọng trong nhà máy.

Cấu tạo kỹ thuật cốt lõi

Để vận hành được một đường ống 100mm, van điện từ DN100 không chỉ dựa vào lực hút của cuộn coil mà còn kết hợp với cơ cấu trợ lực (pilot-operated). Cấu tạo bao gồm:

• Thân van: Thường được đúc nguyên khối từ đồng, inox 304/316 hoặc gang cầu để chịu được áp lực dòng chảy lớn.

• Cuộn coil điện từ: Bộ phận nhận tín hiệu điện, tạo ra từ trường cực mạnh để nâng lõi van. Với DN100, cuộn coil thường có kích thước lớn và tiêu thụ công suất điện cao hơn hẳn các loại van nhỏ.

• Màng van hoặc Piston: Đây là bộ phận chặn dòng chính. Ở kích thước DN100, cơ cấu piston thường được ưa chuộng hơn màng van nhờ độ bền vượt trội trước áp lực cao.

• Lò xo: Có nhiệm vụ tạo lực nén để đưa van về trạng thái nghỉ ban đầu khi mất điện.

• Gioăng làm kín: Quyết định độ kín khít của van, ngăn chặn rò rỉ lưu chất ra môi trường.

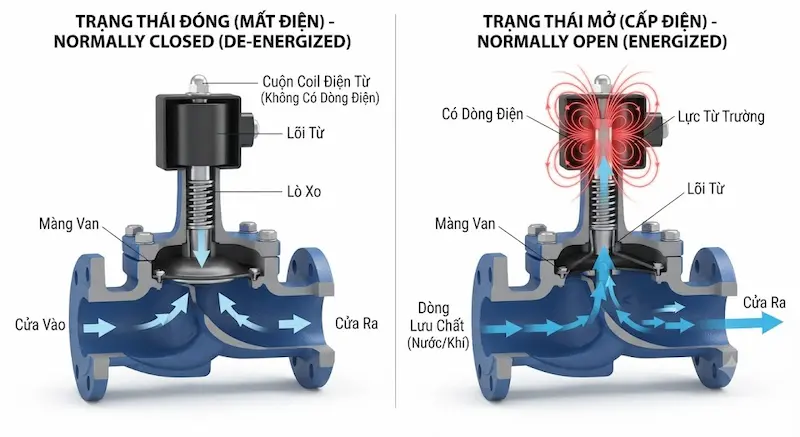

Nguyên lý vận hành: "Trợ lực" là chìa khóa

Sự khác biệt giữa van điện từ DN100 và các loại van nhỏ nằm ở nguyên lý "trợ lực". Với các loại van nhỏ (DN15-DN25), lực từ trường có thể đủ mạnh để nâng trực tiếp đĩa van. Nhưng với DN100, áp lực dòng chảy trên bề mặt tiết diện 100mm là quá lớn, lực từ trường không thể nâng trực tiếp được.

• Trạng thái đóng (Normally Closed): Khi chưa cấp điện, áp suất lưu chất ở cả hai phía của màng/piston được cân bằng nhờ lỗ hoa tiêu nhỏ, lò xo và áp lực phía trên giúp van đóng kín.

• Khi có điện: Cuộn coil hút lõi van, mở lỗ hoa tiêu. Áp suất trong buồng trên của piston được xả ra ngoài, tạo sự chênh lệch áp suất. Chính áp lực của dòng lưu chất sẽ đẩy piston lên, mở hoàn toàn dòng chảy.

• Trạng thái mở (Normally Open): Nguyên lý tương tự nhưng ngược lại, dòng chảy chỉ bị chặn khi cuộn coil được cấp điện.

Ví dụ thực tế: Trong hệ thống cấp nước cho tòa nhà cao tầng, khi bạn nhấn nút điều khiển, van điện từ sẽ xả áp trong khoang điều khiển để dòng nước đẩy piston lên, cho phép hàng trăm khối nước lưu thông qua đường ống trong vài giây.

Phân tích các loại van điện từ DN100 phổ biến

Phân loại theo vật liệu thân van

• Van điện từ đồng: Phù hợp với hệ thống nước sạch, khí nén thông thường. Ưu điểm là giá rẻ, khả năng dẫn nhiệt tốt, nhưng không chịu được các loại hóa chất ăn mòn.

• Van inox 304/316: Đây là lựa chọn chuyên sâu cho các nhà máy bia, thực phẩm hoặc hóa chất. Inox không bị oxy hóa, không gây nhiễm bẩn lưu chất và chịu được áp suất cao trong thời gian dài.

• Van điện từ gang: Thường là dòng van mặt bích, có chi phí tối ưu nhất cho các đường ống dẫn nước lớn, hạ tầng cấp thoát nước đô thị.

Phân loại theo môi chất (Yếu tố quan trọng nhất)

• Van nước: Gioăng NBR hoặc EPDM. Chỉ hoạt động tốt ở nhiệt độ < 80°C.

• Van hơi nóng: Phải sử dụng gioăng Teflon (PTFE) và thân inox. Đừng bao giờ lắp van điện từ nước cho hệ thống hơi nóng, gioăng cao su sẽ tan chảy chỉ sau vài phút.

• Van hóa chất/dầu: Sử dụng gioăng Viton (FKM) chuyên dụng để chống sự ăn mòn và phân hủy do dung môi.

Bảng thông số kỹ thuật cần quan tâm

Khi chọn van, hãy kiểm tra đối chiếu bảng thông số sau đây với yêu cầu của hệ thống:

So sánh van điện từ với các giải pháp khác

Nhiều khách hàng thường phân vân giữa van điện từ và các loại van điều khiển khác. Dưới đây là phân tích của chuyên gia:

• Van điện từ vs. Van bi điều khiển điện: Van bi điện có tuổi thọ cao hơn nhiều trong môi trường làm việc liên tục. Nếu hệ thống cần đóng mở hàng trăm lần mỗi ngày, van bi điện là lựa chọn thông minh hơn.

• Van điện từ vs. Van bướm điều khiển điện: Với DN100, van bướm điện thường chiếm ưu thế do lưu lượng lớn, không bị tổn thất áp suất (tổn thất áp suất thấp hơn nhiều so với van điện từ).

• Van điện từ vs. Van khí nén: Van khí nén đóng mở nhanh và rất an toàn trong môi trường dễ cháy nổ, nhưng đòi hỏi bạn phải có hệ thống máy nén khí đi kèm.

Kết luận chuyên môn: Van điện từ chỉ nên là lựa chọn ưu tiên khi bạn cần tốc độ phản hồi cực nhanh (dưới 1 giây) và không gian lắp đặt hạn chế.

Tại sao van điện từ DN100 không phải lúc nào cũng là "vua"?

Có 3 lý do chính khiến van điện từ bị thay thế dần bởi các loại van điều khiển khác:

1. Hiện tượng nóng cuộn coil: Với kích thước DN100, cuộn coil rất lớn. Nếu duy trì trạng thái mở liên tục trong nhiều giờ, cuộn coil sẽ nóng lên và dễ bị cháy nếu không phải dòng van thiết kế cho tải liên tục.

2. Yêu cầu áp suất chênh lệch: Nếu hệ thống của bạn là nước chảy từ bồn cao xuống thấp với áp suất rất yếu (dưới 0.3 bar), van điện từ dạng trợ lực sẽ không thể mở được.

3. Búa nước (Water Hammer): Việc đóng mở quá nhanh của van điện từ có thể tạo ra xung lực cực mạnh, gây nứt vỡ đường ống nếu hệ thống không có thiết bị giảm chấn.

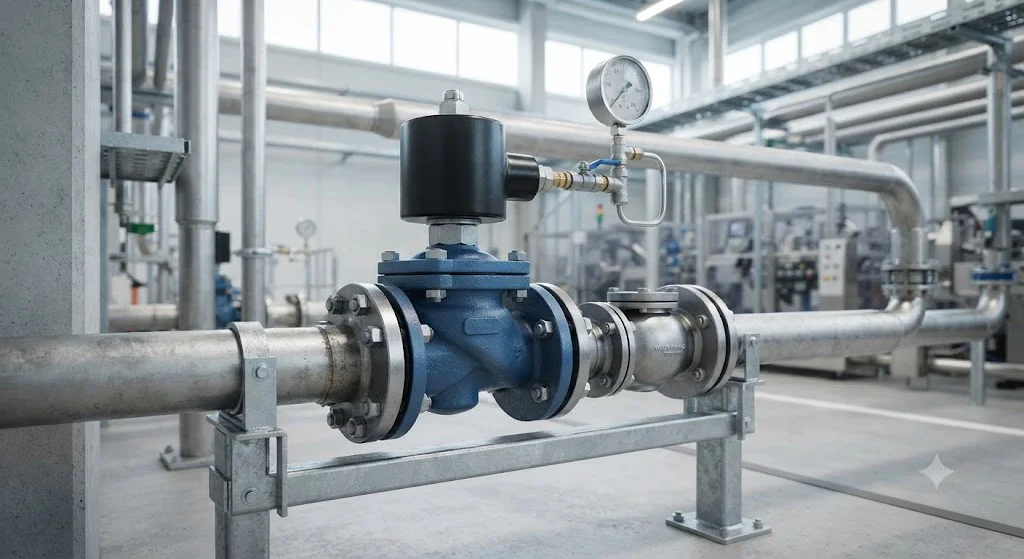

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng:

• Hệ thống PCCC: Điều khiển xả nước nhanh tại các trạm bơm.

• Nhà máy Bia/Sữa: Kiểm soát dòng dịch lên men.

• Dây chuyền làm sạch: Phun rửa tự động trong công nghiệp.

Sai lầm "đắt giá":

• Lắp sai chiều mũi tên: Van có ghi mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến van luôn đóng hoặc không thể đóng chặt.

• Không lắp lọc Y: Đây là lỗi phổ biến nhất. Chỉ cần một hạt cát hoặc gỉ sắt kẹt vào lỗ hoa tiêu, van sẽ bị rò rỉ ngay lập tức.

• Nguồn điện không ổn định: Điện áp trồi sụt làm cuộn coil bị "om" nhiệt, dẫn đến hư hỏng chỉ sau một thời gian ngắn.

Checklist hướng dẫn chọn lựa và bảo trì

Checklist khi mua hàng:

1.  Xác định rõ môi chất (Nước, hơi, hóa chất).

2.  Đo áp suất chênh lệch thực tế của hệ thống.

3.  Kiểm tra chuẩn kết nối mặt bích (tránh tình trạng không lắp vừa ống).

4.  Chọn loại gioăng tương thích với hóa chất.

5.  Yêu cầu nhà cung cấp cung cấp giấy tờ CO/CQ chứng minh chất lượng cuộn coil.

Lưu ý bảo trì:

• Vệ sinh khoang piston mỗi 6 tháng để loại bỏ cặn vôi hoặc bùn đất.

• Kiểm tra tình trạng cuộn coil bằng đồng hồ đo điện trở.

• Nếu thấy van có tiếng kêu lạ ("rè rè"), hãy kiểm tra lại nguồn điện cấp vào.

Câu hỏi thường gặp (FAQ)

Van điện từ DN100 dùng điện bao nhiêu?

 Đa phần là 220V hoặc 24V. Đối với môi trường công nghiệp ẩm ướt, hãy ưu tiên 24V DC.

DN100 có dùng được cho hơi nóng không?

 Được, nhưng phải chọn dòng van chuyên dụng chịu nhiệt kèm gioăng PTFE.

Tại sao van không chịu mở?

 Có thể áp suất đường ống quá thấp, không đủ để thắng lực lò xo trợ lực.

Có cần bảo dưỡng thường xuyên không?

 Có, định kỳ 6 tháng vệ sinh một lần để đảm bảo tuổi thọ trên 5 năm.

Kết luận: Chọn đúng để đạt hiệu quả tối ưu

Việc chọn van điện từ DN100 không nên dựa trên giá thành mà phải dựa trên tính ổn định. Nếu bạn cần một thiết bị đóng mở nhanh và không gian lắp đặt bị giới hạn, đây là lựa chọn tuyệt vời. Tuy nhiên, nếu hệ thống vận hành liên tục và cần sự bền bỉ tuyệt đối, hãy cân nhắc kỹ giữa van điện từ và van bướm điều khiển điện.
