Van Điện Từ Khí Nén: "Trái Tim" Điều Khiển Hệ Thống Tự Động Hóa

Trong kỷ nguyên công nghiệp 4.0, các dây chuyền sản xuất đòi hỏi tốc độ xử lý cực nhanh và độ chính xác tuyệt đối. Để đạt được điều đó, Pneumatic Solenoid Valve đóng vai trò như "trái tim" của toàn bộ hệ thống khí nén tự động. Nếu không có thiết bị điều khiển thông minh này, việc đóng mở khí nén để vận hành xi lanh hay các bộ truyền động sẽ trở nên rời rạc, thiếu hiệu quả, thậm chí gây ra tình trạng mất áp cục bộ, giảm năng suất và làm hư hỏng các thiết bị ngoại vi đắt tiền.

Việc thấu hiểu vai trò và cơ chế vận hành của loại van này không chỉ giúp kỹ sư tối ưu hóa quy trình điều khiển mà còn là chìa khóa để nâng cao hiệu suất toàn diện cho nhà máy của bạn.

Van điện từ khí nén là gì?

Van điện từ khí nén (Pneumatic Solenoid Valve) là thiết bị cơ điện tử được thiết kế để điều khiển lưu lượng, áp suất hoặc hướng di chuyển của khí nén trong hệ thống tự động hóa. Bằng cách sử dụng cuộn coil điện từ, van cho phép chuyển đổi tín hiệu điện (từ PLC hoặc bộ điều khiển) thành cơ năng để đóng, mở hoặc chuyển hướng dòng khí, từ đó điều khiển trực tiếp các xi lanh khí nén, bộ truyền động hoặc các thiết bị sử dụng khí nén khác trong dây chuyền.

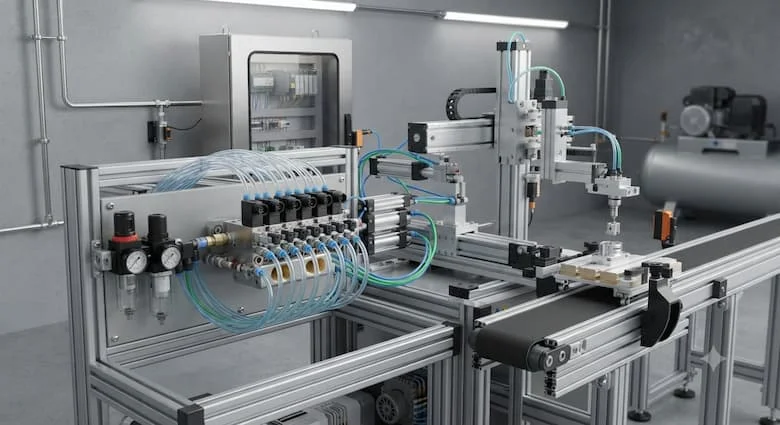

Trong các hệ thống công nghiệp hiện đại, Pneumatic Solenoid Valve được ví như cầu nối thông minh giữa tư duy logic của bộ điều khiển trung tâm và tác động vật lý của thiết bị chấp hành. Vai trò chính của nó là đảm bảo dòng khí được cung cấp đúng thời điểm, đúng lưu lượng, giúp hệ thống vận hành linh hoạt và ổn định. Nếu hệ thống của bạn thiếu sự kiểm soát từ van điện từ, việc tự động hóa sẽ trở nên bất khả thi và thiếu độ tin cậy.

Cấu tạo và nguyên lý hoạt động của Pneumatic Solenoid Valve

Cấu tạo

Một chiếc Pneumatic Solenoid Valve tiêu chuẩn được cấu thành từ các bộ phận chính đảm bảo sự kết hợp nhịp nhàng giữa điện và cơ:

• Thân van: Thường làm từ hợp kim nhôm hoặc thép không gỉ, chịu áp suất cao.

• Cuộn coil điện từ: Nơi nhận tín hiệu điện để tạo từ trường.

• Lõi từ (Plunger): Di chuyển dựa trên tác động của từ trường.

• Lò xo hồi: Đảm bảo van trở về trạng thái ban đầu khi ngắt điện.

• Cửa van: Gồm cửa cấp khí (P), cửa làm việc (A, B) và cửa xả (R, S).

• Gioăng làm kín: Ngăn rò rỉ khí ra ngoài môi trường.

Nguyên lý hoạt động

Khi chưa cấp điện, lò xo giữ lõi từ ở vị trí mặc định, ngăn chặn hoặc định hướng dòng khí theo trạng thái "thường đóng" hoặc "thường mở". Khi cấp điện cho cuộn coil, từ trường sinh ra hút lõi từ dịch chuyển, làm thay đổi cấu trúc bên trong thân van. Lúc này, cửa cấp khí sẽ thông với cửa làm việc, giải phóng khí nén vào xi lanh để thực hiện thao tác. Khi ngắt điện, lò xo đẩy lõi từ về vị trí cũ, dòng khí bị cắt hoặc chuyển hướng, trả lại trạng thái ban đầu cho hệ thống.

Các loại Pneumatic Solenoid Valve phổ biến

Theo số cửa - số vị trí

Việc lựa chọn đúng số cửa và vị trí là yếu tố tiên quyết để điều khiển đúng thiết bị:

• Van 2/2: 2 cửa, 2 vị trí, dùng để đóng/mở dòng khí đơn thuần.

• Van 3/2: 3 cửa, 2 vị trí, thường dùng điều khiển xi lanh tác động đơn.

• Van 5/2: 5 cửa, 2 vị trí, phổ biến nhất để điều khiển xi lanh tác động kép.

• Van 5/3: 5 cửa, 3 vị trí, cho phép dừng xi lanh ở vị trí bất kỳ (vị trí giữa đóng, xả hoặc áp suất).

Theo trạng thái và điện áp

• Normally Closed (NC): Thường đóng, chỉ mở khi có điện.

• Normally Open (NO): Thường mở, chỉ đóng khi có điện.

• Điện áp: Đa dạng từ 12VDC, 24VDC đến 110VAC, 220VAC, giúp người dùng dễ dàng tích hợp với các bộ điều khiển logic lập trình (PLC) phổ biến trên thị trường.

Theo kiểu tác động

• Direct Acting: Tác động trực tiếp, dùng cho lưu lượng khí nhỏ.

• Pilot Operated: Sử dụng áp suất khí nhỏ để điều khiển van chính, phù hợp với hệ thống đòi hỏi lưu lượng và áp suất cao.

Thông số kỹ thuật cần quan tâm

Khi chọn mua van điện từ khí nén, quý khách cần lưu ý bảng thông số kỹ thuật sau để đảm bảo hiệu suất tốt nhất:

Việc nắm vững các chỉ số này không chỉ giúp tăng tuổi thọ thiết bị mà còn tránh được các rủi ro cháy coil hoặc rò rỉ khí làm lãng phí năng lượng.

So sánh Pneumatic Solenoid Valve với các loại van khác

Việc phân biệt rõ ràng giúp kỹ sư chọn đúng thiết bị cho từng nhu cầu:

• Pneumatic Solenoid Valve vs Van nước: Van nước thường có gioăng chịu được nước/hóa chất và cấu tạo khác biệt, nếu dùng van nước cho khí nén có thể gây ra hiện tượng không đóng kín và phản ứng chậm.

• Pneumatic Solenoid Valve vs Van điều khiển khí nén: Van điện từ sử dụng điện trực tiếp để kích hoạt, trong khi van điều khiển khí nén dùng một luồng khí pilot để tác động. Van điện từ mang lại tốc độ phản hồi nhanh hơn và tích hợp dễ dàng hơn vào các tủ điện tự động hóa.

Tại sao ưu tiên van điện từ? Hệ thống tự động hóa ưu tiên loại van này vì tính nhỏ gọn, tốc độ đóng mở cực cao (mili-giây) và khả năng lập trình dễ dàng thông qua PLC, điều mà van cơ khí hoặc van điều khiển khí truyền thống khó đáp ứng kịp thời.

Ưu điểm và nhược điểm

Ưu điểm

• Đóng mở cực nhanh: Phản hồi tức thì giúp tăng năng suất máy.

• Tích hợp PLC hoàn hảo: Dễ dàng điều khiển từ xa qua tín hiệu điện.

• Tuổi thọ cao: Nếu sử dụng khí sạch, van có thể vận hành hàng triệu chu kỳ.

• Tiêu thụ điện thấp: Tiết kiệm điện năng cho toàn hệ thống.

Nhược điểm

• Phụ thuộc nguồn điện: Khi mất điện, van sẽ trở về trạng thái nghỉ.

• Nhạy cảm với tạp chất: Bụi bẩn hoặc hơi nước trong khí nén là "kẻ thù" số 1, dễ làm kẹt lõi từ hoặc gây hỏng gioăng làm kín.

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng

Van điện từ khí nén xuất hiện dày đặc trong:

• Dây chuyền lắp ráp ô tô, robot công nghiệp.

• Máy đóng gói thực phẩm, dược phẩm.

• Máy CNC, máy ép nhựa, hệ thống băng tải tự động.

Những sai lầm phổ biến

• Không dùng bộ lọc khí: Dẫn đến cặn bẩn làm tắc nghẽn, hỏng van chỉ sau thời gian ngắn.

• Chọn sai điện áp: Gây cháy cuộn coil ngay lập tức.

• Lắp sai chiều: Khí không thể đi qua hoặc van không thể xả áp, làm hư hỏng xi lanh.

• Bỏ qua cấp bảo vệ IP: Sử dụng van trong môi trường ẩm ướt mà không có lớp bảo vệ phù hợp.

Hướng dẫn lắp đặt và bảo trì

Để hệ thống luôn bền bỉ, hãy thực hiện theo checklist sau:

1. Lắp đặt: Kiểm tra điện áp trước khi đấu nối. Lắp đúng chiều mũi tên ký hiệu trên thân van. Sử dụng keo làm kín ren chuyên dụng.

2. Vận hành: Đảm bảo hệ thống khí có lắp bộ lọc, bộ điều áp và bộ châm dầu (nếu cần).

3. Bảo trì: Định kỳ vệ sinh lõi từ, kiểm tra gioăng làm kín và độ ổn định của nguồn điện cấp cho cuộn coil.

Câu hỏi thường gặp (FAQ)

1.Van điện từ khí nén dùng để làm gì?

Để đóng, mở hoặc đảo chiều dòng khí điều khiển xi lanh/thiết bị chấp hành.

2.Van 5/2 và 5/3 khác nhau như thế nào?

Van 5/2 dùng cho xi lanh tác động kép, còn van 5/3 có thêm vị trí giữa để dừng xi lanh tại vị trí bất kỳ.

3.Có thể dùng van điện từ nước cho khí nén không?

Không nên, vì thiết kế gioăng và lưu lượng khí nén yêu cầu tiêu chuẩn khác với chất lỏng.

4.Bao lâu nên bảo trì van?

Định kỳ 6 tháng/lần tùy vào môi trường làm việc và độ sạch của khí nén.

Kết luận

Van điện từ khí nén là thiết bị điều khiển cốt lõi, đảm bảo sự nhịp nhàng và chính xác cho hệ thống tự động hóa. Việc lựa chọn đúng loại van, chú trọng lắp đặt bộ lọc khí và bảo trì định kỳ sẽ giúp doanh nghiệp tối ưu hóa năng suất, tiết kiệm chi phí sửa chữa.
