Valve Tiết Lưu: Giải Pháp Tối Ưu Kiểm Soát Lưu Lượng và Áp Suất Hệ Thống

Trong bất kỳ hệ thống đường ống công nghiệp nào, việc kiểm soát dòng chảy là yếu tố sống còn để đảm bảo thiết bị vận hành ổn định và bền bỉ. Nếu không có các giải pháp điều tiết chính xác, hệ thống dễ rơi vào tình trạng quá tải, gây hao hụt năng lượng và thậm chí là hư hỏng các thiết bị đắt tiền. Throttle Valve chính là "chìa khóa" giúp giải quyết bài toán này. Hãy cùng tìm hiểu chi tiết về thiết bị quan trọng này trong bài viết dưới đây.

Vì sao Throttle Valve đóng vai trò quan trọng trong việc kiểm soát lưu lượng?

Một hệ thống công nghiệp thiếu sự kiểm soát lưu lượng giống như một chiếc xe không có phanh. Khi dòng chảy không được điều chỉnh đúng mức, hệ thống thường xuyên đối mặt với tình trạng hoạt động thiếu ổn định, khiến lưu lượng tại các điểm cuối không đạt yêu cầu. Điều này dẫn đến sự tiêu hao năng lượng lãng phí và làm giảm tuổi thọ của bơm, động cơ cùng các phụ kiện đi kèm.

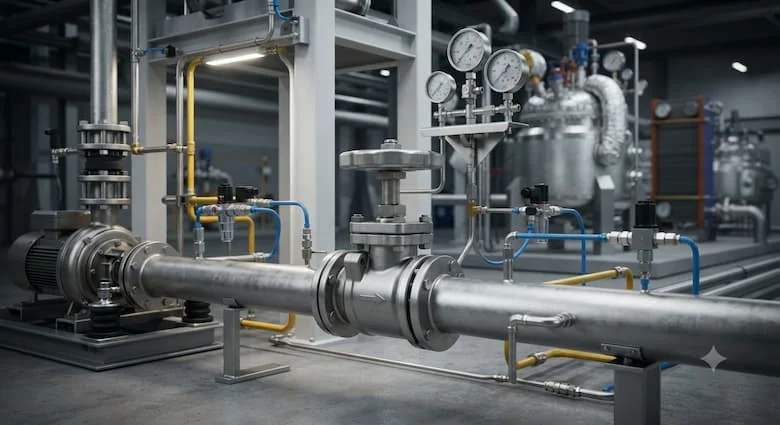

Hơn thế nữa, những biến động áp suất bất ngờ do lưu lượng không ổn định có thể tạo ra hiện tượng búa nước hoặc rung lắc dữ dội, gây ảnh hưởng đến toàn bộ cấu trúc hệ thống. Throttle Valve đóng vai trò như một thiết bị điều tiết trung tâm, giúp duy trì áp suất và lưu lượng ổn định tại mức tối ưu. Bằng cách can thiệp vào tiết diện dòng chảy, van không chỉ bảo vệ thiết bị mà còn tối ưu hóa hiệu suất vận hành, giúp doanh nghiệp tiết kiệm chi phí năng lượng đáng kể trong dài hạn.

Valve tiết lưu là gì?

Valve tiết lưu (Throttle Valve hoặc Flow Control Valve) là thiết bị kỹ thuật chuyên dụng được thiết kế để điều chỉnh lưu lượng chất lỏng, khí hoặc hơi bằng cách thay đổi diện tích tiết diện của đường ống tại vị trí lắp đặt. Thiết bị này đóng vai trò then chốt trong việc kiểm soát tốc độ dòng chảy, áp suất vận hành và đảm bảo hiệu suất tối đa cho các hệ thống công nghiệp từ thủy lực, khí nén đến HVAC.

Với chức năng chính là "thắt chặt" hoặc "nới lỏng" dòng chảy, van tiết lưu giúp duy trì các thông số kỹ thuật ổn định theo yêu cầu thiết kế. Đặc điểm nhận biết của dòng van này là khả năng điều chỉnh lưu lượng theo từng bước nhỏ hoặc liên tục, khác biệt hoàn toàn với các dòng van chặn (như van bi) vốn chỉ được tối ưu cho mục đích đóng hoặc mở hoàn toàn. Việc hiểu rõ khái niệm và chức năng của Throttle Valve giúp kỹ sư lựa chọn thiết bị phù hợp, tránh những sai lầm gây ảnh hưởng đến vận hành hệ thống.

Cấu tạo và nguyên lý hoạt động của Throttle Valve

Cấu tạo

Mặc dù có nhiều biến thể khác nhau, cấu tạo cơ bản của một chiếc Throttle Valve thường bao gồm các bộ phận chính:

• Thân van: Phần vỏ ngoài chịu áp lực, thường được đúc từ gang, thép, inox hoặc đồng.

• Kim van hoặc đĩa van: Bộ phận tiếp xúc trực tiếp với lưu chất, có hình dạng đặc biệt để thay đổi tiết diện dòng chảy.

• Ty van: Trục dẫn động giúp truyền chuyển động từ tay quay đến đĩa van.

• Tay quay hoặc bộ truyền động: Bộ phận vận hành (có thể là bằng tay, bằng điện hoặc khí nén).

• Gioăng làm kín: Đảm bảo độ khít, tránh rò rỉ lưu chất ra môi trường.

• Đầu kết nối: Các dạng ren, mặt bích hoặc hàn để lắp đặt vào đường ống.

Nguyên lý hoạt động

Nguyên lý của Throttle Valve dựa trên sự thay đổi tiết diện đi qua của dòng lưu chất. Khi người vận hành xoay tay quay hoặc kích hoạt bộ truyền động, ty van sẽ di chuyển, đẩy kim van hoặc đĩa van tiến sát gần hơn hoặc lùi xa khỏi lỗ thoát (bệ van). Khi khoảng cách này thu hẹp, trở lực dòng chảy tăng lên, làm giảm lưu lượng và áp suất đi qua. Ngược lại, khi mở rộng khoảng cách, lưu lượng sẽ tăng lên. Chính cơ chế điều chỉnh linh hoạt này cho phép van kiểm soát chính xác lượng môi chất cung cấp cho hệ thống theo nhu cầu thực tế.

Các loại Throttle Valve phổ biến

Theo nguyên lý hoạt động

• Needle Valve (Van kim): Có đĩa van hình kim nhọn, cho phép điều chỉnh dòng chảy với độ chính xác cực cao, thường dùng trong các hệ thống yêu cầu lưu lượng nhỏ và ổn định.

• Globe Throttle Valve: Thiết kế phổ biến nhất, cho phép kiểm soát lưu lượng tốt với khả năng chịu áp suất cao.

• Hydraulic Flow Control Valve: Chuyên dùng trong hệ thống thủy lực, kiểm soát tốc độ xi lanh hoặc motor dầu.

• Pneumatic Throttle Valve: Thường gặp trong các bộ lọc điều áp khí nén, điều chỉnh tốc độ chuyển động của thiết bị khí.

Theo môi chất và điều khiển

Throttle Valve được phân loại đa dạng tùy theo môi chất đi qua như: van tiết lưu nước, khí, hơi nóng, dầu thủy lực hoặc môi chất lạnh trong các hệ thống chiller. Về phương thức điều khiển, bên cạnh tay quay truyền thống, các phiên bản cao cấp hiện nay còn tích hợp điều khiển điện, khí nén hoặc thủy lực để tự động hóa quy trình sản xuất.

Thông số kỹ thuật cần quan tâm

Khi chọn mua Throttle Valve, kỹ sư cần đặc biệt chú ý đến bảng thông số dưới đây để đảm bảo sự tương thích:

Việc nắm vững các thông số này giúp tránh tình trạng van bị quá tải, rò rỉ hoặc không đạt được lưu lượng mong muốn sau khi lắp đặt.

So sánh Throttle Valve với các loại van khác

Nhiều người dùng thường nhầm lẫn giữa Throttle Valve và các loại van thông dụng khác như van bi hay van cầu. Tuy nhiên, mỗi loại có chức năng riêng biệt:

• Throttle Valve và van bi: Van bi được thiết kế để đóng/mở nhanh. Nếu dùng van bi để tiết lưu, áp lực dòng chảy sẽ phá hủy gioăng và bề mặt bi rất nhanh.

• Throttle Valve và van cầu: Van cầu có khả năng điều tiết tốt, nhưng van tiết lưu chuyên dụng thường có cấu tạo kim/đĩa đặc thù để điều chỉnh tinh vi hơn, tổn thất áp suất được kiểm soát theo mục đích thiết kế.

• Throttle Valve và van giảm áp: Van giảm áp tự động duy trì áp suất đầu ra cố định, trong khi van tiết lưu yêu cầu sự can thiệp thủ công hoặc tự động để thay đổi lưu lượng.

Tại sao nên dùng đúng loại van? Việc sử dụng sai mục đích (như dùng van bi để tiết lưu) sẽ dẫn đến hiện tượng ăn mòn, rung lắc đường ống và giảm tuổi thọ hệ thống trầm trọng. Hãy luôn chọn Throttle Valve khi mục tiêu chính là điều tiết dòng chảy.

Ưu điểm và nhược điểm của Throttle Valve

Ưu điểm

• Độ chính xác cao: Cho phép điều chỉnh lưu lượng dòng chảy đến từng đơn vị nhỏ.

• Tối ưu hiệu suất: Giúp hệ thống vận hành đúng công suất thiết kế, tiết kiệm năng lượng.

• Đa dạng ứng dụng: Phù hợp từ hệ thống nước sinh hoạt đến các dây chuyền sản xuất hóa chất phức tạp.

• Dễ vận hành: Các dòng van hiện đại có thể tích hợp bộ điều khiển tự động.

Nhược điểm

• Tổn thất áp suất: Bản chất của việc tiết lưu là tạo ra lực cản, do đó sẽ có sự sụt giảm áp suất sau van.

• Yêu cầu kỹ thuật: Cần chọn đúng loại van (vật liệu, hệ số Cv) nếu không muốn van nhanh hỏng.

• Không đa năng: Không phải loại van nào cũng thay thế được van chặn thông thường.

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng

Throttle Valve hiện diện khắp nơi trong công nghiệp: hệ thống lạnh (HVAC, Chiller), thủy lực máy công cụ, dây chuyền khí nén, đường ống dẫn hơi, nhà máy thực phẩm, dược phẩm và xử lý nước. Đặc biệt trong các hệ thống đòi hỏi độ chính xác cao, việc thiếu vắng van tiết lưu sẽ làm mất kiểm soát toàn bộ quy trình.

Những sai lầm phổ biến

• Chọn sai kích thước: Van quá lớn gây lãng phí, van quá nhỏ gây tắc nghẽn.

• Chọn sai hệ số Cv: Dẫn đến lưu lượng không đáp ứng đủ nhu cầu sản xuất.

• Sử dụng sai môi chất: Dùng van đồng cho môi chất hóa chất ăn mòn làm van hỏng chỉ sau thời gian ngắn.

• Lắp sai chiều: Làm mất chức năng điều tiết và gây hư hỏng đĩa van.

Cách lựa chọn và lắp đặt Throttle Valve

Checklist lựa chọn

Để chọn được Throttle Valve phù hợp, hãy đảm bảo bạn đã kiểm tra:

1. Loại môi chất (nước, dầu, khí, hơi).

2. Áp suất và nhiệt độ tối đa của hệ thống.

3. Lưu lượng yêu cầu (tính toán dựa trên hệ số Cv/Kv).

4. Kích thước và kiểu kết nối ống.

5. Vật liệu thân van (đảm bảo độ bền với môi chất).

Lắp đặt và bảo trì

Trước khi lắp đặt, cần vệ sinh đường ống sạch sẽ để tránh tạp chất làm kẹt đĩa van. Khi lắp, hãy chú ý hướng mũi tên trên thân van cùng chiều với dòng chảy. Sau khi lắp, thực hiện kiểm tra độ kín và hiệu chỉnh lưu lượng theo nhu cầu. Việc bảo trì định kỳ, kiểm tra gioăng và vệ sinh kim van sẽ giúp thiết bị đạt tuổi thọ cao nhất.

Câu hỏi thường gặp (FAQ)

1.Valve tiết lưu dùng để làm gì?

Thiết bị này dùng để điều chỉnh lưu lượng dòng chảy chính xác trong hệ thống đường ống.

2.Valve tiết lưu có điều chỉnh áp suất được không?

Có, bằng cách thay đổi tiết diện, van sẽ tạo ra trở lực giúp thay đổi áp suất dòng chảy sau van.

3.Valve tiết lưu khác van giảm áp như thế nào?

Van giảm áp duy trì áp suất ổn định tự động, còn van tiết lưu điều chỉnh lưu lượng theo sự can thiệp của người vận hành hoặc bộ điều khiển.

4.Bao lâu nên bảo trì valve tiết lưu?

Thông thường nên kiểm tra định kỳ 6 tháng/lần tùy vào tần suất sử dụng và độ khắc nghiệt của môi chất.

5.Valve tiết lưu có dùng cho hệ thống lạnh được không?

Có, đây là thiết bị thiết yếu trong các hệ thống điều hòa, chiller để điều tiết lưu lượng môi chất lạnh.

Kết luận

Valve tiết lưu là mắt xích không thể thiếu trong việc tối ưu hóa khả năng kiểm soát lưu lượng và duy trì sự ổn định cho toàn hệ thống công nghiệp. Việc lựa chọn đúng loại van, phù hợp với thông số môi chất và áp suất vận hành không chỉ giúp nâng cao hiệu suất mà còn là giải pháp tiết kiệm chi phí bảo trì hiệu quả cho doanh nghiệp của bạn.
