Van xoay – Giải pháp điều khiển dòng chảy hiệu quả trong hệ thống công nghiệp

Trong các hệ thống vận hành công nghiệp hiện đại, việc kiểm soát lưu chất một cách nhanh chóng và chính xác là yêu cầu tiên quyết để duy trì hiệu suất sản xuất. Thực tế, không ít hệ thống gặp phải tình trạng rò rỉ, sụt áp hoặc hư hỏng thiết bị chỉ vì lựa chọn sai thiết bị chặn dòng. Trong bối cảnh đó, van xoay nổi lên như một giải pháp kỹ thuật tối ưu nhờ vào thiết kế thông minh, khả năng vận hành linh hoạt và độ bền vượt trội trong nhiều môi trường khắc nghiệt.

Việc hiểu rõ về thiết bị này không chỉ giúp người vận hành kiểm soát dòng chảy tốt hơn mà còn là chìa khóa để tối ưu hóa chi phí bảo trì và nâng cao tuổi thọ toàn bộ hệ thống. Bài viết dưới đây sẽ phân tích sâu về cấu tạo, nguyên lý vận hành, ứng dụng thực tế và những tiêu chuẩn quan trọng khi chọn mua van quay, giúp bạn đưa ra những quyết định đầu tư đúng đắn và hiệu quả nhất cho cơ sở sản xuất của mình.

Kiến thức nền của van xoay

Van xoay là gì?

Van xoay là thiết bị cơ khí chuyên dụng được sử dụng để đóng, mở hoặc điều tiết lưu lượng dòng chảy (chất lỏng, chất khí hoặc vật liệu dạng bột, hạt) bên trong đường ống. Điểm đặc trưng nhất của dòng van này là cơ chế vận hành dựa trên chuyển động xoay quanh một trục cố định của bộ phận chặn dòng (đĩa van hoặc bi van) bên trong thân van.

Khác với các dòng van chuyển động tịnh tiến (như van cầu hay van cổng), van quay mang đến khả năng phản hồi cực nhanh. Chỉ cần một góc xoay 90 độ, van có thể chuyển đổi trạng thái từ đóng hoàn toàn sang mở hoàn toàn. Chính nhờ cơ chế này, chúng trở thành lựa chọn ưu tiên trong các quy trình cần đóng ngắt tức thời, ngăn chặn sự cố tràn hoặc mất áp suất trong các hệ thống thủy lực, khí nén và công nghiệp nặng.

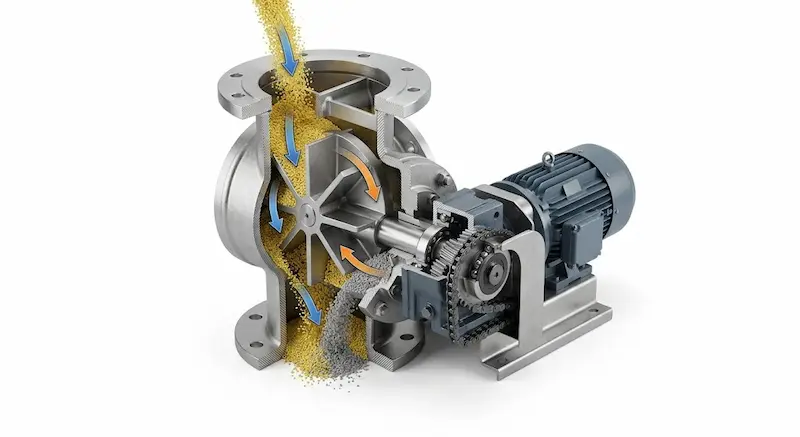

Cấu tạo và nguyên lý hoạt động của van xoay

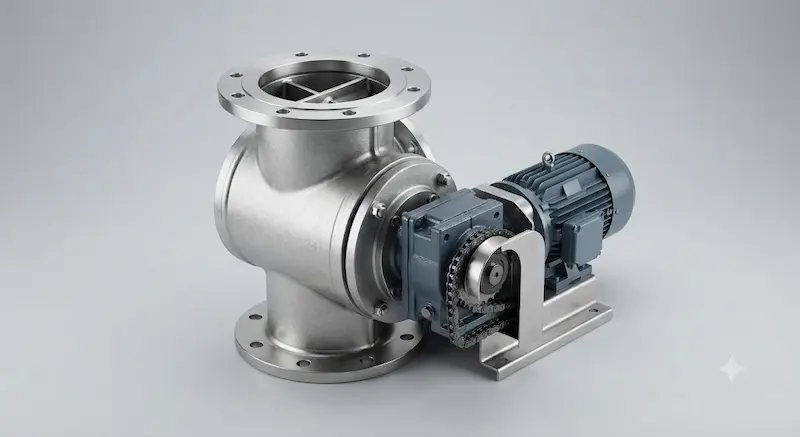

Về mặt kỹ thuật, một bộ van quay được cấu thành từ các bộ phận chính được gia công với độ chính xác cao:

• Thân van: Khung chịu lực bên ngoài, bảo vệ các thành phần bên trong.

• Trục van: Truyền lực xoay từ bộ phận vận hành đến bộ phận chặn.

• Đĩa van hoặc bi van: Bộ phận trực tiếp tiếp xúc và ngăn cản lưu chất.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối khi van đóng.

• Bộ phận vận hành: Tay gạt, tay quay hoặc bộ truyền động tự động (điện/khí nén).

Nguyên lý hoạt động của van quay dựa trên sự thay đổi vị trí tương đối của đĩa/bi van so với hướng dòng chảy. Khi người vận hành tác động lực vào tay điều khiển, trục van quay làm đĩa van chuyển động theo. Ở trạng thái mở, đĩa van song song với dòng chảy, tạo khoảng trống cho lưu chất đi qua. Khi đóng, đĩa van quay vuông góc, ép chặt vào gioăng làm kín để chặn đường ống. Cơ chế đơn giản nhưng hiệu quả này giúp van hoạt động trơn tru, giảm thiểu ma sát và hạn chế hiện tượng búa nước trong hệ thống.

Phân tích chuyên sâu

Các loại van xoay phổ biến hiện nay

Trên thị trường, van quay được phân loại dựa trên nhiều tiêu chí để phù hợp với từng nhu cầu cụ thể:

• Theo cấu tạo:

  • Van bi xoay: Khả năng chịu áp lực cao, độ kín tuyệt đối.

  • Van bướm: Thiết kế gọn nhẹ, phù hợp cho các đường ống có kích thước lớn.

  • Van quay định lượng: Sử dụng trong các ngành công nghiệp vận chuyển hạt hoặc bột.

  • Van quay nhiều cửa (3-way, 4-way): Cho phép phân chia hoặc chuyển hướng dòng chảy.

• Theo vật liệu: Inox (chống ăn mòn), gang (chi phí thấp), thép (chịu áp lực), đồng (dẫn nhiệt tốt).

• Theo kiểu kết nối: Nối ren linh hoạt, mặt bích chắc chắn, clamp (cho thực phẩm) hoặc hàn kín.

• Theo phương thức vận hành: Vận hành thủ công (tay gạt, tay quay) hoặc tự động hóa (bộ truyền động khí nén, điện).

Việc phân loại đa dạng giúp các kỹ sư dễ dàng tích hợp van quay vào mọi môi trường, từ các hệ thống nước sạch dân dụng đến các quy trình xử lý hóa chất nồng độ cao trong nhà máy.

Thông số kỹ thuật của van quay

Để đảm bảo van vận hành an toàn và đạt tuổi thọ thiết kế, cần đặc biệt lưu ý các thông số kỹ thuật sau:

• Kích thước (DN): Phải tương thích với đường kính ống để không gây sụt áp.

• Áp suất làm việc (PN): Định mức chịu áp lực tối đa, đảm bảo van không bị nổ hoặc biến dạng.

• Nhiệt độ: Giới hạn nhiệt độ vận hành cho phép của cả thân van và gioăng.

• Vật liệu: Phải tương thích hóa học với lưu chất (nước, dầu, hóa chất, axit).

• Tiêu chuẩn kết nối & sản xuất: (Như JIS, DIN, ANSI) đảm bảo tính đồng bộ khi lắp đặt.

So sánh van quay với các loại van khác

Giải thích: Van quay vượt trội trong các hệ thống yêu cầu đóng mở nhanh và tức thời. Trong khi van cầu phù hợp để điều tiết lưu lượng chính xác, thì van quay lại chiếm ưu thế ở tính linh hoạt, chi phí bảo trì thấp và dễ dàng tích hợp vào các hệ thống tự động hóa nhờ bộ truyền động gọn nhẹ.

Ưu điểm và nhược điểm của van quay

Ưu điểm:

• Thiết kế gọn nhẹ: Tiết kiệm không gian lắp đặt.

• Đóng mở nhanh: Phản hồi tức thì, phù hợp hệ thống an toàn.

• Vận hành đơn giản: Giảm thiểu thao tác cho người vận hành.

• Dễ tự động hóa: Tương thích tốt với motor điện và xy lanh khí nén.

• Độ bền cao: Ít bộ phận chuyển động phức tạp.

Nhược điểm:

• Điều tiết lưu lượng: Một số mẫu không chính xác bằng van cầu.

• Tạp chất: Trong môi trường chứa nhiều cặn bẩn, đĩa van có thể bị mài mòn nhanh nếu không chọn đúng vật liệu gioăng.

• Yêu cầu lựa chọn: Cần tính toán kỹ về tính chất lưu chất để tránh tình trạng kẹt van.

Ứng dụng thực tế

Van quay được sử dụng trong những lĩnh vực nào?

Sự linh hoạt của van quay giúp chúng xuất hiện khắp mọi nơi:

• Nhà máy thực phẩm & dược phẩm: Các loại van inox vi sinh đảm bảo vệ sinh.

• Hệ thống xử lý hóa chất: Chống ăn mòn nhờ vật liệu đặc chủng.

• Hệ thống cấp thoát nước: Kiểm soát lưu lượng nước sạch và nước thải.

• Công nghiệp xi măng & nông sản: Van quay định lượng vận chuyển bột, hạt.

• Hệ thống HVAC: Điều tiết khí lạnh, hơi nóng trong tòa nhà.

• Khí nén & Tự động hóa: Là thành phần cốt lõi trong các dây chuyền lắp ráp tự động.

Khi nào nên lựa chọn van xoay?

Hãy ưu tiên sử dụng van quay khi hệ thống của bạn yêu cầu:

• Cần đóng mở nhanh trong tình huống khẩn cấp.

• Cần kiểm soát lưu lượng đơn giản, không quá khắt khe.

• Hệ thống yêu cầu tích hợp tự động hóa.

• Không gian lắp đặt bị giới hạn (van bướm là ví dụ điển hình).

• Hệ thống cần vận hành liên tục, ít bảo trì.

Những sai lầm thường gặp khi lựa chọn van quay

Việc chọn sai thông số sẽ dẫn đến những hậu quả đáng tiếc:

• Chọn sai vật liệu: Dẫn đến ăn mòn nhanh, rò rỉ hóa chất gây nguy hiểm.

• Chọn sai áp suất: Van bị nứt vỡ dưới áp lực lớn.

• Bỏ qua tiêu chuẩn kết nối: Khó khăn khi thay thế và bảo trì, gây lãng phí thời gian và ngân sách.

Hậu quả là hệ thống thường xuyên gián đoạn, làm tăng chi phí vận hành và rủi ro mất an toàn lao động.

Hướng dẫn/checklist

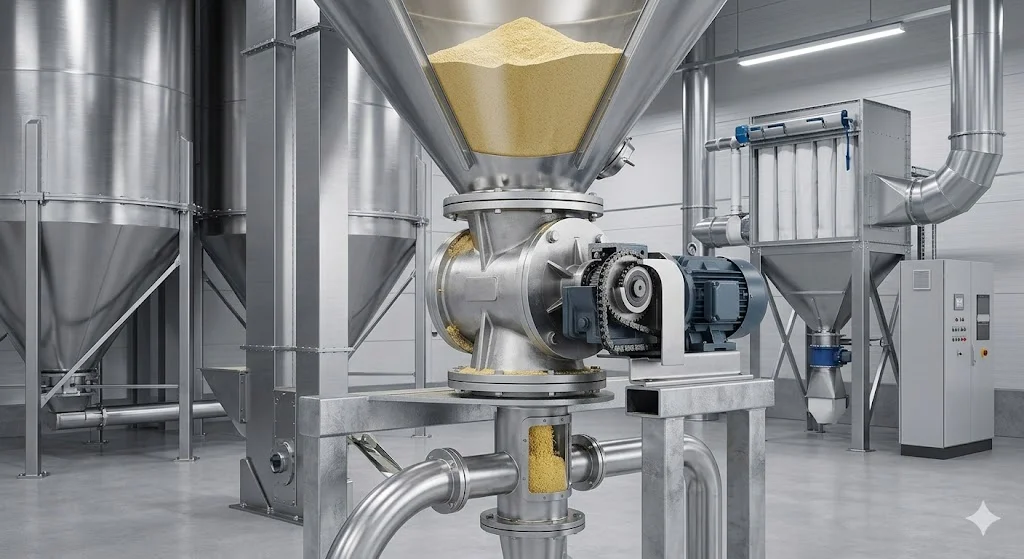

Hướng dẫn lựa chọn van quay phù hợp

Để đạt được hiệu quả đầu tư cao nhất, hãy áp dụng quy trình 7 bước sau:

• Bước 1: Xác định rõ tính chất lưu chất (Nước, hóa chất, khí...).

• Bước 2: Đánh giá áp suất và nhiệt độ cực đại của môi trường làm việc.

• Bước 3: Lựa chọn kiểu van phù hợp (Van bi, van bướm, van quay định lượng).

• Bước 4: Chọn vật liệu thân van và gioăng (Inox, nhựa PTFE, cao su EPDM...).

• Bước 5: Xác định kích thước DN khớp với đường ống.

• Bước 6: Lựa chọn kiểu kết nối (Ren, mặt bích, hàn).

• Bước 7: Tìm kiếm thương hiệu uy tín, có chứng chỉ chất lượng.

Lưu ý khi lắp đặt và bảo dưỡng van quay

• Lắp đặt: Kiểm tra hướng dòng chảy ghi trên thân van, tránh lắp ngược.

• Kết nối: Siết bulong đều tay, không dùng lực quá mức gây biến dạng mặt bích.

• Vệ sinh: Định kỳ làm sạch cặn bẩn bám trên đĩa van và gioăng.

• Bôi trơn: Kiểm tra và bôi trơn các điểm trục xoay theo chỉ dẫn nhà sản xuất.

• Kiểm tra: Kiểm tra độ kín của gioăng mỗi 6-12 tháng để ngăn ngừa rò rỉ tiềm ẩn.

FAQ

Van xoay là gì?

Van quay là loại van sử dụng cơ chế xoay 90 độ của bộ phận chặn dòng để đóng hoặc mở luồng lưu chất trong đường ống, nổi bật với tốc độ phản hồi nhanh và thiết kế gọn gàng.

Van quay có dùng để điều tiết lưu lượng không?

Có, tuy nhiên không phải loại van quay nào cũng tối ưu cho việc này. Van quay thường tốt nhất ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Để điều tiết chính xác, cần các mẫu van được thiết kế chuyên biệt cho việc kiểm soát lưu lượng.

Van quay khác van bi như thế nào?

Thực tế, van bi chính là một dạng phổ biến nhất của van quay. Sự khác biệt chỉ nằm ở cấu tạo bộ phận chặn dòng (dạng bi) so với các dạng đĩa van khác như van bướm.

Van quay có phù hợp với môi trường hóa chất không?

Hoàn toàn phù hợp nếu bạn chọn đúng vật liệu (ví dụ: Inox 316 kết hợp gioăng PTFE). Hãy tham khảo bảng tương thích hóa chất trước khi lắp đặt.

Bao lâu nên bảo dưỡng van quay?

Thông thường, nên kiểm tra định kỳ mỗi 6 tháng đến 1 năm tùy vào cường độ vận hành và tính chất của lưu chất đi qua hệ thống.

Kết luận

Van xoay không chỉ là một thiết bị chặn dòng đơn thuần mà là mắt xích quan trọng trong việc tối ưu hóa hiệu suất và độ an toàn của hệ thống công nghiệp. Từ những ưu điểm về tốc độ, độ bền cho đến tính linh hoạt trong ứng dụng, không khó hiểu tại sao dòng van này luôn là ưu tiên hàng đầu của các kỹ sư hiện nay. Tuy nhiên, hiệu quả thực tế luôn phụ thuộc vào sự chuẩn xác trong khâu lựa chọn vật liệu và lắp đặt.
