Van Piston: Giải Pháp Đóng Mở Tối Ưu Cho Hệ Thống Áp Lực Cao

Trong các hệ thống công nghiệp vận hành dưới điều kiện khắc nghiệt như hơi nóng (steam), dầu truyền nhiệt hay các đường ống dẫn lưu chất áp lực cao, việc kiểm soát dòng chảy một cách tuyệt đối là bài toán hóc búa nhất. Các loại van truyền thống thường đối mặt với tình trạng rò rỉ (leakage) chỉ sau một thời gian ngắn vận hành, gây thất thoát năng lượng, giảm hiệu suất hệ thống và tiềm ẩn nguy cơ mất an toàn lao động.

Đứng trước thách thức đó, van piston đã khẳng định vị thế là lựa chọn thay thế ưu việt. Không giống như các loại van thông thường dựa vào đĩa van ép xuống bề mặt phẳng, dòng van này sử dụng cấu tạo piston đặc thù cùng hệ thống gioăng làm kín chuyên dụng, tạo nên khả năng ngăn chặn rò rỉ gần như hoàn hảo. Bài viết này sẽ phân tích chi tiết tại sao piston valve lại trở thành "chìa khóa vàng" cho các hệ thống công nghiệp hiện đại và cách để bạn lựa chọn, vận hành chúng một cách hiệu quả nhất.

Kiến thức nền

Van piston là gì?

Piston valve là một thiết bị điều khiển dòng chảy công nghiệp cao cấp, được thiết kế chuyên biệt để hoạt động trong các môi trường khắt khe về nhiệt độ và áp suất. Thay vì sử dụng đĩa van như van cầu hay van cổng, thiết bị này sử dụng một bộ phận hình trụ (piston) di chuyển tịnh tiến lên xuống trong lòng van. Khi đóng, piston này sẽ đi xuyên qua một hệ thống vòng gioăng kín (packing rings), tạo ra bề mặt làm kín rộng và ổn định.

Cơ chế này giúp piston valve giải quyết triệt để vấn đề rò rỉ qua thân van – điểm yếu cố hữu của nhiều loại van khác. Nhờ thiết kế tối ưu, chúng có khả năng chống chịu cực tốt với sự giãn nở nhiệt, đảm bảo độ kín khít tuyệt đối ngay cả khi hệ thống thay đổi áp suất đột ngột. Chính vì vậy, piston valve thường được ưu tiên sử dụng trong các hệ thống hơi bão hòa, nơi yêu cầu độ bền cơ học cao và khả năng bảo trì đơn giản.

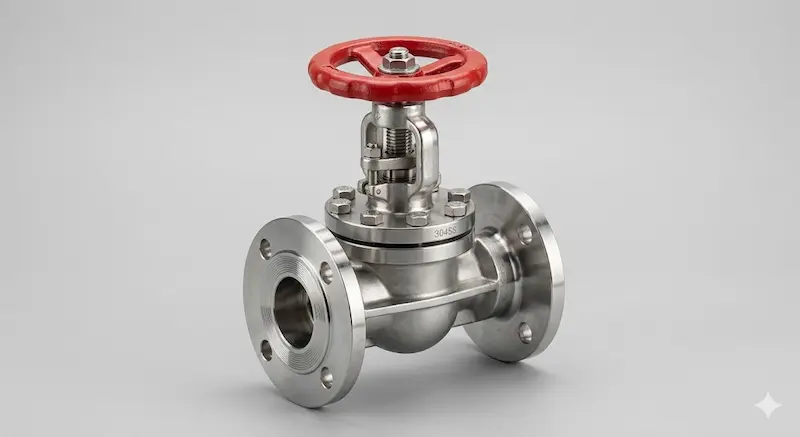

Cấu tạo piston valve

Để đảm bảo hiệu suất vận hành bền bỉ, cấu tạo của piston valve được thiết kế gồm các bộ phận chính sau:

• Thân van: Thường được đúc từ thép cacbon, thép không gỉ (inox 304/316), gang cầu hoặc gang dẻo. Lựa chọn vật liệu thân van phụ thuộc vào nhiệt độ và tính chất hóa học của lưu chất.

• Piston: Bộ phận chuyển động chính, thường được làm bằng thép không gỉ gia công tinh xảo để đảm bảo bề mặt trơn nhẵn, giúp giảm ma sát khi đóng mở.

• Bộ gioăng kín (Packing rings): Đây là "trái tim" của van. Thường được cấu tạo từ Graphite, PTFE (Teflon) hoặc các vật liệu chịu nhiệt cao, được kẹp chặt để ôm sát vào thân piston, ngăn chặn lưu chất rò rỉ ra ngoài.

• Nắp van (Bonnet): Được bắt chặt vào thân van, chứa các bộ phận điều khiển và bảo vệ hệ thống gioăng bên trong.

• Trục van và tay quay: Bộ phận truyền động giúp người vận hành nâng/hạ piston một cách nhẹ nhàng.

• Đầu nối: Đa dạng kiểu kết nối như mặt bích, nối ren hoặc hàn, phù hợp với tiêu chuẩn đường ống của từng nhà máy.

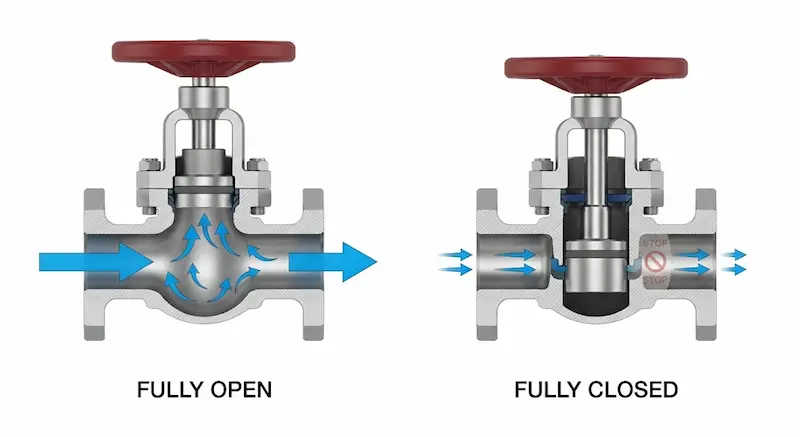

Nguyên lý hoạt động của van piston

Nguyên lý làm việc của piston valve cực kỳ đơn giản nhưng vô cùng hiệu quả dựa trên chuyển động thẳng của piston:

1. Trạng thái mở: Khi tác động lực lên tay quay, trục van nâng piston lên trên, tạo khoảng trống cho lưu chất di chuyển qua lòng van một cách thông suốt, ít gây cản trở dòng chảy.

2. Trạng thái đóng: Khi quay tay quay theo chiều ngược lại, piston được hạ dần xuống. Tại vị trí đóng hoàn toàn, piston đi sâu vào trong hai vòng gioăng kín (trên và dưới). Lúc này, toàn bộ bề mặt của piston được ôm trọn bởi gioăng, tạo ra một rào cản ngăn chặn triệt để dòng lưu chất.

Cấu trúc này giúp piston valve có khả năng làm kín tốt hơn hẳn các loại van cầu. Ngay cả khi gioăng bị mài mòn nhẹ, diện tích tiếp xúc lớn giữa piston và vòng đệm vẫn đảm bảo khả năng đóng kín, giảm thiểu tối đa tình trạng "rò rỉ ngầm" trong hệ thống hơi nóng.

Phân tích chuyên sâu

Phân loại piston valve phổ biến hiện nay

Việc phân loại piston valve giúp kỹ sư lựa chọn chính xác thiết bị cho hệ thống:

• Theo vật liệu:

  • Inox: Dùng trong thực phẩm, dược phẩm hoặc hóa chất ăn mòn.

  • Thép/Gang: Dùng phổ biến trong hệ thống hơi nóng, nước nóng, dầu truyền nhiệt nhờ khả năng chịu nhiệt và áp lực tuyệt vời.

• Theo kiểu kết nối: Kết nối mặt bích (phổ biến nhất cho đường ống lớn), nối ren (dành cho hệ thống nhỏ, áp lực trung bình) và hàn (cho hệ thống yêu cầu độ kín khít tuyệt đối, không được phép rò rỉ qua mối nối).

• Theo áp lực (Pressure Rating): Các mức PN16, PN25, PN40 được thiết kế tương ứng với khả năng chịu áp lực từ 16 bar đến 40 bar.

• Theo môi trường: Van chuyên dụng cho hơi nóng, dầu nhiệt, khí nén, hóa chất ăn mòn.

Thông số kỹ thuật của piston valve

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của một dòng van piston chất lượng:

Ưu điểm và nhược điểm của piston valve

Ưu điểm:

• Độ kín hoàn hảo: Thiết kế piston làm kín bằng gioăng ôm sát giúp triệt tiêu rò rỉ.

• Chịu nhiệt và áp suất cao: Cấu tạo kim loại chắc chắn giúp van hoạt động bền bỉ trong môi trường hơi nóng khắc nghiệt.

• Tuổi thọ vượt trội: Có thể bảo trì dễ dàng bằng cách thay bộ gioăng, giúp kéo dài thời gian sử dụng thân van lên đến hàng chục năm.

• Bảo trì nhanh chóng: Không cần tháo rời toàn bộ van khỏi đường ống khi thay gioăng.

Nhược điểm:

• Giá thành: Thường cao hơn so với van bi hoặc van cầu cùng kích cỡ do cấu tạo phức tạp và vật liệu chịu nhiệt đặc thù.

• Trọng lượng: Do được đúc dày để chịu áp lực, van khá nặng.

• Cặn bẩn: Không phù hợp với lưu chất chứa nhiều rác thải hoặc cặn cứng vì có thể gây trầy xước bề mặt piston.

So sánh piston valve với các loại van khác

Tại sao piston valve kín hơn? Khác với van cầu sử dụng đĩa van ép vào đế phẳng (rất dễ bị hở nếu có cặn), piston valve sử dụng hệ thống gioăng ôm quanh thân trụ. Điều này tạo ra diện tích làm kín lớn, giúp van vẫn giữ được độ kín ngay cả khi có sự giãn nở nhiệt lớn trong hệ thống hơi.

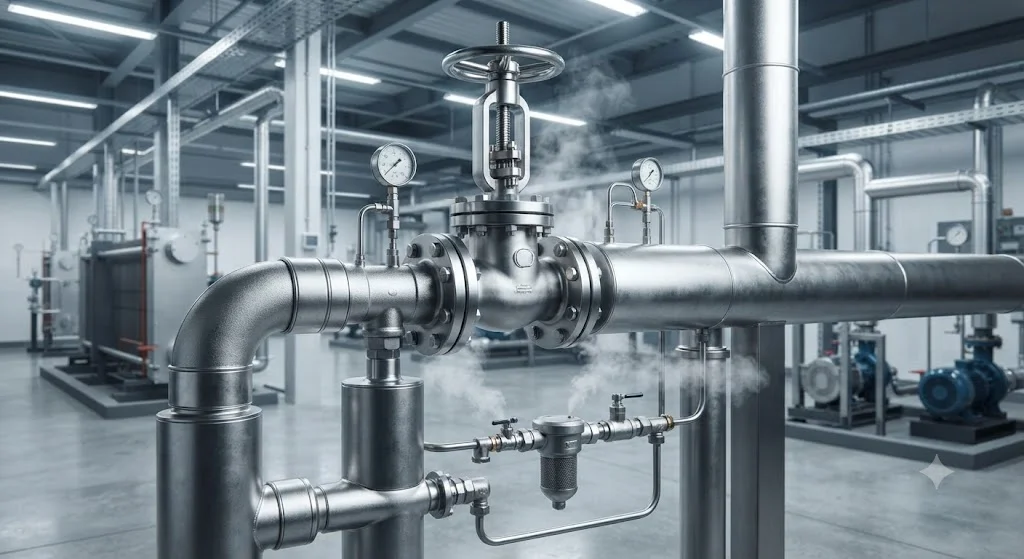

Ứng Dụng Thực Tế van piston

Van piston được sử dụng ở đâu?

Nhờ đặc tính chịu nhiệt và áp lực cao, piston valve là lựa chọn số 1 cho:

• Nhà máy hơi và nồi hơi: Kiểm soát dòng hơi bão hòa tại các vị trí quan trọng.

• Hệ thống dầu truyền nhiệt: Trong các máy ép, hệ thống gia nhiệt thực phẩm.

• Công nghiệp Dược phẩm & Hóa chất: Nơi yêu cầu độ kín tuyệt đối, không được phép rò rỉ hóa chất ra môi trường.

• Giặt là công nghiệp: Hệ thống cấp hơi cho máy là ủi công suất lớn.

• Nhà máy điện: Các đường ống dẫn hơi phụ trợ.

Khi nào nên chọn piston valve?

Bạn cần ưu tiên lựa chọn piston valve nếu hệ thống của bạn nằm trong các trường hợp:

1. Hệ thống chạy hơi nóng hoặc dầu nhiệt liên tục.

2. Yêu cầu độ kín tuyệt đối, không cho phép rò rỉ dù là nhỏ nhất.

3. Cần tần suất đóng mở thường xuyên (chu kỳ làm việc lớn).

4. Hệ thống có sự thay đổi áp suất và nhiệt độ đột ngột, gây co giãn đường ống.

Những sai lầm thường gặp khi lựa chọn piston valve

Sai lầm phổ biến nhất là chọn vật liệu gioăng không tương thích với môi trường lưu chất (ví dụ dùng gioăng PTFE cho nhiệt độ quá cao khiến gioăng bị chảy). Ngoài ra, việc bỏ qua tiêu chuẩn mặt bích (DIN vs ANSI) cũng khiến việc lắp đặt trở nên khó khăn, dẫn đến hậu quả là rò rỉ tại vị trí kết nối, gây lãng phí chi phí sửa chữa và thời gian dừng máy.

Hướng dẫn

Hướng dẫn lựa chọn van piston phù hợp

Để đảm bảo hiệu quả đầu tư, hãy thực hiện theo quy trình 7 bước:

• Bước 1: Xác định lưu chất (hơi, dầu, hay nước).

• Bước 2: Đo đạc nhiệt độ vận hành tối đa của hệ thống.

• Bước 3: Xác định áp suất làm việc định mức (PN).

• Bước 4: Chọn kích thước DN phù hợp với đường ống hiện tại.

• Bước 5: Chọn kiểu kết nối (mặt bích/ren) dựa trên tiêu chuẩn thiết kế sẵn có.

• Bước 6: Chọn vật liệu thân (thép cho hơi, inox cho thực phẩm/hóa chất).

• Bước 7: Lựa chọn thương hiệu uy tín để đảm bảo chất lượng gioăng và piston.

Lưu ý khi lắp đặt và bảo dưỡng piston valve

Việc lắp đặt đúng kỹ thuật sẽ quyết định 50% tuổi thọ của piston valve:

1. Chiều dòng chảy: Phải lắp đúng theo chiều mũi tên ghi trên thân van.

2. Vệ sinh: Làm sạch đường ống trước khi lắp để loại bỏ tạp chất.

3. Siết bulong: Phải siết đối xứng để tránh nứt mặt bích.

4. Bảo dưỡng định kỳ: Kiểm tra độ kín của gioăng định kỳ 6 tháng/lần. Nếu thấy hiện tượng rò rỉ nhẹ, chỉ cần siết chặt thêm ốc nắp van để ép bộ gioăng là có thể khắc phục ngay lập tức.

FAQ

1. Van piston dùng cho hơi nóng được không?

Hoàn toàn được. Đây là ứng dụng chính của piston valve nhờ khả năng chịu nhiệt cực tốt và thiết kế làm kín bền bỉ.

2. Piston valve có điều tiết lưu lượng được không?

Mặc dù có thể mở một phần để điều tiết, nhưng piston valve được thiết kế tối ưu cho chức năng đóng/mở (On/Off). Nếu cần điều tiết dòng chảy chính xác, bạn nên kết hợp với van điều khiển chuyên dụng.

3. Bao lâu nên bảo trì piston valve?

Thông thường sau 12-24 tháng vận hành, bạn nên kiểm tra bộ gioăng (packing). Đây là bộ phận dễ thay thế nhất và chi phí thấp, giúp van hoạt động như mới.

Kết Luận

Van piston thực sự là giải pháp tối ưu cho những hệ thống đòi hỏi khắt khe về độ kín và sự bền bỉ. Với cấu tạo thông minh, khả năng làm kín vượt trội và tính linh hoạt trong bảo trì, đây là khoản đầu tư thông minh giúp các doanh nghiệp tiết kiệm chi phí năng lượng và tối ưu hóa vận hành lâu dài.

Việc lựa chọn đúng vật liệu, kích thước và tiêu chuẩn kết nối không chỉ giúp piston valve đạt hiệu quả cao nhất mà còn ngăn ngừa những rủi ro rò rỉ không đáng có. Đừng để những rò rỉ nhỏ làm đình trệ hoạt động sản xuất của bạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van piston
