Valve PN25 là gì? Hướng Dẫn Chọn Lựa và Ứng Dụng Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp, việc lựa chọn đúng cấp áp lực là yếu tố then chốt để đảm bảo an toàn và tuổi thọ thiết bị. Một tình huống phổ biến tại nhiều dự án là kỹ sư thiết kế yêu cầu sử dụng valve PN25 để đảm bảo an toàn, nhưng vì lý do tối ưu chi phí, nhiều đơn vị lại thay thế bằng loại PN16. Hậu quả là sau một thời gian vận hành ngắn, hệ thống xảy ra hiện tượng rò rỉ tại vị trí gioăng làm kín, nứt thân van hoặc mất an toàn nghiêm trọng khi áp suất tăng đột ngột. Để tránh những rủi ro này, việc hiểu rõ bản chất của tiêu chuẩn PN25 là vô cùng quan trọng đối với bất kỳ người vận hành hay nhà quản lý dự án nào.

Valve PN25 là gì?

Valve PN25 là thiết bị van công nghiệp được thiết kế với cấp áp lực danh nghĩa là 25 bar. Trong đó, ký hiệu "PN" viết tắt của Pressure Nominal (áp suất danh nghĩa) – một chỉ số tiêu chuẩn được sử dụng rộng rãi trên toàn cầu để định mức khả năng chịu áp lực làm việc của thiết bị trong các điều kiện tiêu chuẩn.

Cần lưu ý rằng PN25 không liên quan đến kích thước vật lý (như DN) hay vật liệu cấu tạo của van. Thay vào đó, nó đại diện cho cấp áp lực thiết kế tối đa mà van có thể chịu được khi hoạt động trong điều kiện nhiệt độ phòng. Một sai lầm tai hại là nhiều người nhầm tưởng PN25 là kích thước van hoặc quy định về vật liệu. Thực tế, PN25 là thông số kỹ thuật cốt lõi giúp kỹ sư xác định xem thiết bị đó có đủ "sức mạnh" để vận hành an toàn trong hệ thống của họ hay không.

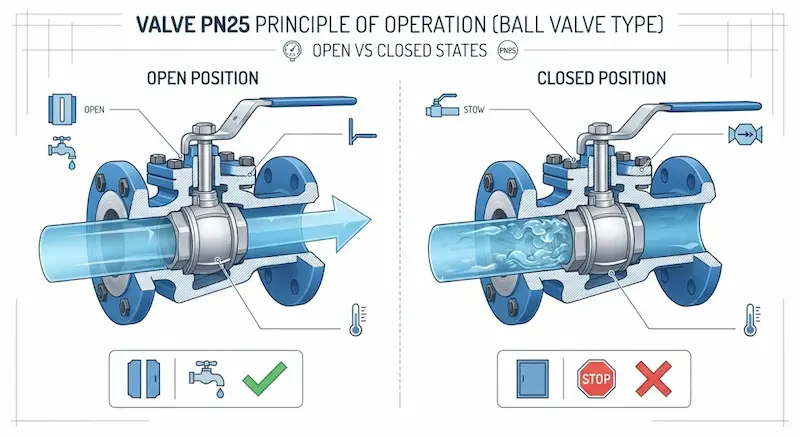

Nguyên lý hoạt động và ý nghĩa tiêu chuẩn PN25

Tiêu chuẩn PN được xác định dựa trên các quy định kỹ thuật nghiêm ngặt, thường tuân theo tiêu chuẩn EN1092 hoặc ISO. Khi nói đến van PN25, con số 25 bar chính là ngưỡng áp suất danh nghĩa. Tuy nhiên, trong thực tế kỹ thuật, cần hiểu con số này tương đương với khoảng 362 psi hoặc 2.5 MPa.

Một bản chất kỹ thuật quan trọng mà các chuyên gia thường lưu ý: khả năng chịu áp lực của van tỷ lệ nghịch với nhiệt độ. Khi nhiệt độ môi chất trong ống tăng cao, các phân tử kim loại trở nên mềm hơn, độ đàn hồi của gioăng làm kín giảm đi, khiến khả năng chịu áp của van không còn đạt mức 25 bar như ban đầu. Do đó, đừng bao giờ mặc định van PN25 luôn chịu được 25 bar trong mọi điều kiện. Mức áp suất vận hành thực tế phải được tra cứu trên "biểu đồ áp suất – nhiệt độ" (Pressure-Temperature Rating) của nhà sản xuất, phụ thuộc vào vật liệu van (inox, gang hay thép) và môi chất cụ thể.

Phân loại valve PN25 phổ biến

Tùy vào mục đích kiểm soát dòng chảy, van PN25 được thiết kế thành nhiều kiểu dáng khác nhau:

• Ball van PN25 (Van bi): Ưu điểm là khả năng đóng mở nhanh (chỉ cần quay 90 độ), độ kín cao, cực kỳ phổ biến trong các hệ thống nước sạch và khí nén.

• Butterfly van PN25 (Van bướm): Thiết kế nhỏ gọn, trọng lượng nhẹ, tối ưu cho đường ống có kích thước lớn.

• Gate van PN25 (Van cổng): Được ưa chuộng nhờ tổn thất áp suất thấp, thích hợp cho việc đóng mở hoàn toàn dòng chảy.

• Globe van PN25 (Van cầu): Chuyên dụng cho các ứng dụng đòi hỏi điều tiết lưu lượng chính xác.

• Check van PN25 (Van một chiều): Bảo vệ hệ thống bằng cách ngăn chặn dòng chảy ngược.

• Safety van PN25 (Van an toàn): Thiết bị bảo vệ sống còn, tự động xả áp khi hệ thống vượt quá giới hạn an toàn.

Thông số kỹ thuật của van PN25

Để đánh giá một valve PN25 có phù hợp với hệ thống hay không, hãy phân tích dựa trên bảng thông số tiêu chuẩn sau:

Việc nắm rõ các thông số này giúp kỹ sư lắp đặt tránh được sai sót về kết nối cơ khí, đảm bảo sự khăng khít tuyệt đối giữa van và đường ống, từ đó loại bỏ hoàn toàn nguy cơ rò rỉ.

So sánh valve PN16, PN25 và PN40

Sự khác biệt về cấp áp lực quyết định trực tiếp đến cấu tạo và chi phí của van:

Lời khuyên: Hãy chọn van PN25 khi áp suất làm việc thực tế nằm trong ngưỡng 18–22 bar để tạo ra một hệ số an toàn (safety factor) lý tưởng. Nếu hệ thống dân dụng có áp suất thấp (dưới 10 bar), việc dùng van PN25 là lãng phí ngân sách không cần thiết. Ngược lại, với các hệ thống hơi áp lực cao trên 30 bar, bắt buộc phải dùng PN40 để đảm bảo an toàn tính mạng.

Ứng dụng thực tế của van PN25

Với khả năng chịu áp ổn định, van PN25 là lựa chọn số một trong các ngành công nghiệp đòi hỏi độ tin cậy cao:

• Hệ thống cấp nước: Đặc biệt tại các tòa nhà cao tầng hoặc hệ thống bơm tăng áp.

• Nhà máy thực phẩm & Hóa chất: Nơi yêu cầu vật liệu inox để chống ăn mòn.

• HVAC & Khí nén: Các hệ thống điều hòa trung tâm và đường ống dẫn khí.

• Hơi áp lực trung bình: Phổ biến trong các lò hơi công nghiệp.

• Dầu khí & PCCC: Hệ thống chữa cháy vách tường hoặc đường ống dẫn dầu.

Việc ứng dụng đúng cấp áp lực không chỉ giúp van bền bỉ mà còn đảm bảo toàn bộ hệ thống vận hành trơn tru, hạn chế việc phải dừng máy để bảo trì ngoài kế hoạch.

Khi nào nên sử dụng van PN25?

Bạn nên ưu tiên sử dụng van PN25 trong các trường hợp sau:

1. Áp suất vận hành thực tế dao động từ 15 đến 22 bar.

2. Hệ thống yêu cầu hệ số an toàn cao để chống lại hiện tượng "búa nước" (water hammer).

3. Môi chất là hơi nóng hoặc dung dịch có nhiệt độ cao, cần vật liệu dày dặn để chịu nhiệt.

4. Đường ống có kích thước trung bình đến lớn trong các nhà máy sản xuất.

Không nên dùng van này cho các ứng dụng dân dụng áp thấp hoặc những đường ống cũ có áp suất không ổn định nếu không tính toán kỹ tiêu chuẩn mặt bích. Sự dư thừa áp lực không mang lại lợi ích mà chỉ làm tăng chi phí đầu tư.

Những sai lầm thường gặp khi lựa chọn valve PN25

Sai lầm lớn nhất là chỉ nhìn vào ký hiệu PN trên thân van mà bỏ qua các yếu tố kỹ thuật khác:

• Bỏ qua vật liệu: Dùng van PN25 thân gang cho môi trường hóa chất ăn mòn là một sự lãng phí và nguy hiểm.

• Sai tiêu chuẩn mặt bích: Mua van PN25 chuẩn DIN nhưng lại lắp vào hệ thống mặt bích JIS, khiến việc lắp đặt không thể thực hiện.

• Không tính đến môi chất: Van dùng cho nước không thể tùy tiện lắp cho hệ thống dẫn xăng dầu nếu gioăng làm kín không tương thích.

• Chọn sai kiểu kết nối: Lựa chọn kiểu Wafer (kẹp) nhưng không có thiết bị định tâm, dẫn đến lắp đặt bị lệch, gây rò rỉ ngay lần đầu test áp.

Hướng dẫn lựa chọn van PN25 đúng kỹ thuật

Để chọn được van PN25 chuẩn xác, bạn nên tuân thủ checklist 7 bước:

1. Bước 1: Xác định áp suất làm việc lớn nhất của hệ thống.

2. Bước 2: Kiểm tra nhiệt độ hoạt động cao nhất và thấp nhất.

3. Bước 3: Xác định môi chất (nước, dầu, hơi, khí, hóa chất).

4. Bước 4: Chọn vật liệu thân (gang, thép, inox) phù hợp với môi chất.

5. Bước 5: Chọn kiểu van (bi, bướm, cầu) dựa trên chức năng điều tiết hoặc đóng mở.

6. Bước 6: Kiểm tra tiêu chuẩn mặt bích (DIN/ANSI/JIS) để đảm bảo đồng bộ.

7. Bước 7: Ưu tiên thương hiệu có đầy đủ chứng chỉ chất lượng (CO/CQ).

FAQ: Câu hỏi thường gặp

1. Valve PN25 chịu được bao nhiêu bar?

PN25 chịu được áp suất danh định 25 bar. Tuy nhiên, khả năng chịu áp thực tế sẽ thay đổi theo nhiệt độ và vật liệu chế tạo.

2. Van PN25 có dùng thay PN16 được không?

Được, về mặt kỹ thuật, việc sử dụng van PN25 thay cho PN16 là an toàn hơn. Tuy nhiên, bạn cần kiểm tra lại tiêu chuẩn mặt bích xem có tương thích hay không.

3. PN25 có tương thích mặt bích PN16 không?

Thường là không. Mặt bích PN25 có thiết kế lỗ bu lông và kích thước khác với PN16, vì vậy hãy kiểm tra bản vẽ kỹ thuật trước khi lắp đặt.

4. Van PN25 có dùng cho hơi nóng được không?

Có thể, nếu bạn chọn đúng loại vật liệu thân thép hoặc inox kèm gioăng chịu nhiệt (Graphite/PTFE).

5. Nên chọn van PN25 bằng gang hay inox?

Nếu là nước sạch thông thường thì gang giúp tiết kiệm chi phí; nếu là hóa chất, thực phẩm hoặc môi trường ăn mòn thì inox là lựa chọn bắt buộc.

Kết luận

Valve PN25 là cấp áp suất rất phổ biến và quan trọng trong công nghiệp, đóng vai trò là "chốt chặn" an toàn cho hệ thống đường ống. Như đã phân tích, không nên chỉ nhìn vào ký hiệu PN mà cần xem xét đồng thời nhiệt độ, vật liệu, môi chất và tiêu chuẩn kết nối. Việc lựa chọn đúng chủng loại van PN25 không chỉ giúp hệ thống vận hành ổn định, an toàn mà còn tối ưu hóa chi phí vận hành, bảo trì về lâu dài.
