Van 1 chiều DN100: Giải pháp kỹ thuật then chốt bảo vệ hệ thống đường ống công nghiệp

Trong vận hành các hệ thống đường ống công nghiệp, trạm cấp nước đô thị hay các dây chuyền sản xuất phức tạp, việc kiểm soát hướng di chuyển của lưu chất là một trong những bài toán hóc búa nhất. Bạn đã bao giờ nghe thấy tiếng va đập "rầm rầm" dữ dội trong đường ống mỗi khi máy bơm dừng đột ngột? Đó chính là hiện tượng búa nước (water hammer) – một "sát thủ thầm lặng" có khả năng phá hủy gioăng cao su, làm hỏng khớp nối mặt bích, thậm chí xé toạc các đường ống DN100 chỉ trong tích tắc. Đây là lý do tại sao việc lắp đặt van 1 chiều DN100 không chỉ là một khuyến nghị kỹ thuật, mà là yêu cầu bắt buộc để đảm bảo an toàn cho máy bơm, thiết bị đo lường và tính toàn vẹn của toàn bộ mạng lưới đường ống.

Việc chọn lựa thiết bị này không đơn thuần dựa trên kích thước danh nghĩa, mà đòi hỏi sự thấu hiểu sâu sắc về đặc tính lưu chất, áp suất vận hành và dải nhiệt độ làm việc. Một lựa chọn sai lầm – dù là về vật liệu hay kiểu dáng – có thể dẫn đến hậu quả nghiêm trọng, từ hao hụt áp suất vận hành làm lãng phí điện năng, cho đến những hư hại tốn kém về kinh phí sửa chữa và thời gian dừng máy. Bài viết này sẽ phân tích chuyên sâu các yếu tố kỹ thuật, giúp bạn nắm vững kiến thức từ cơ bản đến nâng cao để tối ưu hóa hệ thống với van 1 chiều DN100 chính hãng.

Vì sao hệ thống đường ống DN100 cần lắp van 1 chiều?

Trong các hệ thống cấp thoát nước, máy bơm đóng vai trò là "trái tim" cung cấp động lực để đẩy nước đi xa. Tuy nhiên, khi máy bơm đột ngột ngắt điện hoặc gặp sự cố, cột áp trong đường ống sẽ đảo chiều ngay lập tức. Nếu không có van 1 chiều DN100 ngăn chặn, lưu chất sẽ chảy ngược về máy bơm với vận tốc lớn.

Hiện tượng dòng chảy đảo chiều này gây ra ba hậu quả chính:

1. Hỏng máy bơm: Nước chảy ngược khiến cánh quạt bơm quay ngược chiều, gây hư hỏng trục bơm, phốt làm kín và động cơ điện.

2. Búa nước (Water Hammer): Dòng nước chảy ngược va đập vào các đoạn ống hoặc van đóng lại đột ngột gây ra áp suất xung kích cực lớn, vượt quá khả năng chịu đựng của vật liệu đường ống.

3. Hỏng thiết bị phía sau: Các đồng hồ đo, cảm biến, hay các thiết bị lọc phía trước máy bơm có thể bị áp lực ngược phá hủy nếu không có van ngăn chặn.

Việc đầu tư một chiếc van 1 chiều chất lượng là giải pháp "phòng bệnh hơn chữa bệnh", giúp hệ thống vận hành trơn tru và kéo dài tuổi thọ cho mọi thiết bị trong mạng lưới.

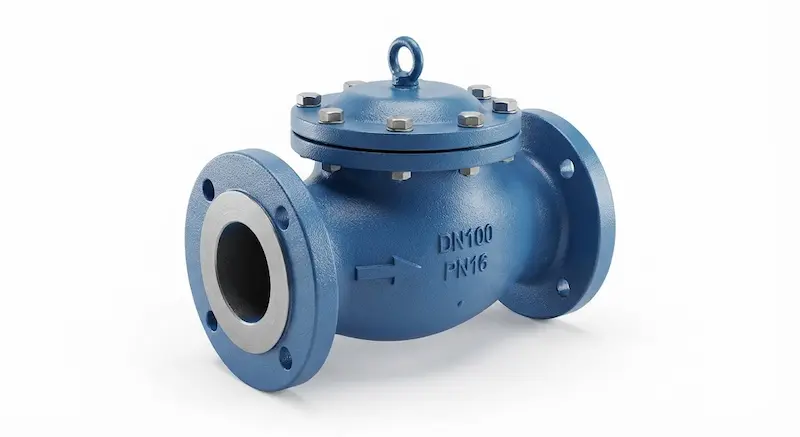

Kiến thức nền tảng: Van 1 chiều DN100 là gì?

Van 1 chiều là thiết bị điều khiển dòng chảy tự động, được thiết kế chuyên biệt cho các hệ thống đường ống có kích thước danh nghĩa là 100mm (tương đương 4 inch). Đây là kích thước phổ biến trong các hệ thống dẫn nước sạch, xử lý nước thải và đường ống dẫn hóa chất công nghiệp. Chức năng cốt lõi của thiết bị là cho phép lưu chất đi theo một hướng duy nhất và tự động chặn dòng chảy ngược lại ngay khi áp suất đầu vào giảm xuống hoặc dòng chảy dừng hẳn.

Vai trò của thiết bị này là vô cùng quan trọng vì nó hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất, không cần sự can thiệp của con người hay bất kỳ nguồn năng lượng nào từ bên ngoài. Với kết nối mặt bích chắc chắn, van 1 chiều thường được lắp đặt ở các vị trí chiến lược như sau máy bơm, trên các nhánh cấp nước chính để duy trì sự ổn định của toàn bộ lưu trình.

Nguyên lý hoạt động của van 1 chiều DN100

Nguyên lý vận hành dựa trên sự cân bằng giữa áp suất dòng chảy và lực đóng (trọng lực hoặc lò xo).

• Khi có áp lực dòng chảy: Áp suất từ nguồn đẩy đĩa van hoặc cánh van rời khỏi vị trí làm kín, cho phép lưu chất đi qua với trở lực thấp nhất.

• Khi mất áp: Ngay khi máy bơm dừng, áp lực ở phía sau van lớn hơn phía trước sẽ ép đĩa van quay trở lại vị trí làm kín, ngăn chặn dòng chảy ngược tức thì.

Quá trình này diễn ra chỉ trong vài phần nghìn giây, đảm bảo rằng động năng của dòng chảy được triệt tiêu hoàn toàn trước khi gây ra xung áp nguy hiểm.

Phân tích chuyên sâu: Các loại van 1 chiều phổ biến

Tùy vào đặc tính lưu chất, không gian lắp đặt và yêu cầu về tốc độ đóng, bạn cần lựa chọn đúng dòng van:

1. Van 1 chiều lá lật (Swing Check Valve)

Sử dụng một đĩa van hình tròn có trục xoay nằm bên trong thân. Khi có áp lực, đĩa van lật lên để mở đường cho nước đi qua.

• Ưu điểm: Cấu tạo đơn giản, tổn thất áp suất thấp nhất trong các loại van.

• Nhược điểm: Tốc độ đóng không nhanh bằng van lò xo.

• Ứng dụng: Hệ thống nước sạch, nước thải, các đường ống có lưu lượng lớn.

2. Van 1 chiều lò xo (Spring Check Valve)

Sử dụng lò xo nén để hỗ trợ đĩa van đóng nhanh hơn ngay cả khi áp lực chưa hoàn toàn triệt tiêu.

• Ưu điểm: Khả năng chống búa nước tuyệt vời nhờ đóng cực nhanh.

• Nhược điểm: Tổn thất áp suất cao hơn do lực cản của lò xo.

• Ứng dụng: Hệ thống bơm cao áp, hệ thống đường ống dẫn khí.

3. Van 1 chiều cánh bướm (Dual Plate Check Valve)

Thiết kế hai cánh đối xứng, kích thước cực kỳ nhỏ gọn (dạng kẹp giữa hai mặt bích).

• Ưu điểm: Trọng lượng nhẹ, dễ dàng lắp đặt, chi phí thấp, tổn thất áp suất thấp.

• Nhược điểm: Cấu tạo phức tạp hơn van lá lật.

• Ứng dụng: Hệ thống điều hòa trung tâm (HVAC), hệ thống cấp thoát nước tòa nhà.

4. Van 1 chiều nâng (Lift Check Valve)

Đĩa van chuyển động theo chiều thẳng đứng lên xuống.

• Ưu điểm: Độ kín khít cực cao, ít bị mài mòn.

• Ứng dụng: Hệ thống hơi nóng, khí nén, các loại lưu chất cần độ an toàn khắt khe.

5. Van 1 chiều bi (Ball Check Valve)

Sử dụng viên bi làm bộ phận làm kín.

• Ưu điểm: Không sợ bị rác hay tạp chất làm kẹt.

• Ứng dụng: Hệ thống xử lý nước thải, bùn loãng.

Thông số kỹ thuật cần quan tâm

Khi đối chiếu với catalogue sản phẩm để chọn mua van 1 chiều DN100, bạn cần kiểm soát các thông số kỹ thuật then chốt sau:

So sánh ưu và nhược điểm các loại van 1 chiều

Lời khuyên: Nếu hệ thống của bạn là trạm bơm công suất lớn, hãy ưu tiên chọn van 1 chiều lò xo hoặc van 1 chiều có cơ cấu giảm chấn để bảo vệ máy bơm tối đa. Nếu là hệ thống tưới tiêu hoặc cấp nước sinh hoạt đơn giản, van lá lật là lựa chọn kinh tế và bền bỉ.

Vì sao cần chọn đúng loại van 1 chiều?

Sai lầm trong chọn lựa thiết bị không chỉ là vấn đề tài chính mà còn là rủi ro vận hành:

1. Sai loại van: Nếu lắp van lá lật cho hệ thống bơm cao áp, mỗi lần tắt bơm là một lần xảy ra va đập thủy lực mạnh, lâu dần sẽ làm vỡ các mối nối.

2. Sai vật liệu: Sử dụng van gang cho môi trường chứa hóa chất hoặc nước biển sẽ bị ăn mòn rỗ chỉ sau vài tháng, dẫn đến rò rỉ và ô nhiễm.

3. Sai áp suất (PN): Một chiếc van PN10 lắp vào hệ thống áp suất 16 bar sẽ không chịu nổi áp lực, đĩa van bị biến dạng và không đóng kín được, khiến nước chảy ngược lại làm cháy động cơ bơm.

4. Sai kiểu kết nối: Không kiểm tra tiêu chuẩn mặt bích (ví dụ hệ ống JIS nhưng van chuẩn DIN) sẽ khiến việc lắp đặt không khít, gây rò rỉ tại vị trí bắt bulông.

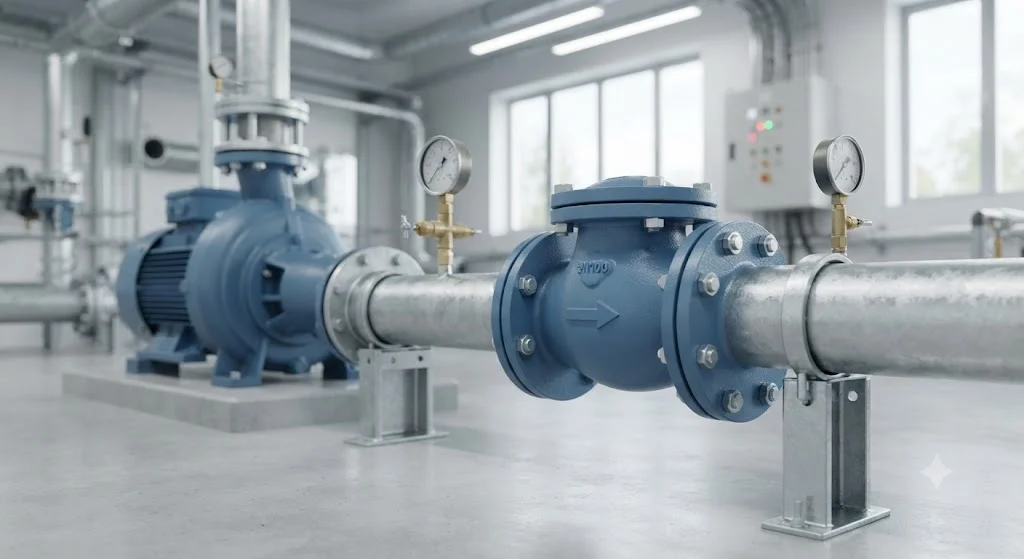

Ứng dụng thực tế của van 1 chiều DN100

Van 1 chiều xuất hiện khắp mọi nơi trong hạ tầng kỹ thuật:

• Trạm bơm: Bảo vệ máy bơm khỏi hiện tượng "chạy ngược" sau khi tắt máy.

• Hệ thống PCCC: Đảm bảo nước trong bể chứa luôn sẵn sàng, không bị trào ngược về đường ống cấp nước chung của thành phố.

• HVAC: Kiểm soát dòng môi chất tuần hoàn trong hệ thống làm lạnh chiller của các tòa nhà cao tầng.

• Công nghiệp hóa chất: Cách ly các dòng lưu chất độc hại không cho quay ngược trở lại các bồn chứa nguyên liệu.

• Nhà máy thực phẩm: Đảm bảo vệ sinh, ngăn chặn sự nhiễm chéo giữa các dây chuyền sản xuất nhờ độ kín tuyệt đối.

Những sai lầm thường gặp khi sử dụng và cách khắc phục

Mỗi lỗi nhỏ đều dẫn đến hậu quả lớn:

1. Lắp ngược chiều:

   • Nguyên nhân: Người lắp đặt không kiểm tra mũi tên chỉ hướng (Flow arrow) trên thân van.

   • Hậu quả: Hệ thống tắc nghẽn, máy bơm quá tải, có thể gây cháy nổ nếu có áp suất lớn.

   • Giải pháp: Luôn đánh dấu chiều dòng chảy trên đường ống trước khi lắp.

2. Không vệ sinh định kỳ:

   • Nguyên nhân: Cặn bẩn, rác trong nước làm kẹt đĩa van.

   • Hậu quả: Van không đóng kín, nước vẫn chảy ngược.

   • Giải pháp: Lắp đặt thêm "Y lọc" (Y-strainer) trước van để bảo vệ.

3. Lắp sát co hoặc bơm:

   • Nguyên nhân: Lắp van ngay sau co nối khiến dòng nước bị xoáy, làm đĩa van đóng mở không ổn định (bị chattering - rung lắc).

   • Giải pháp: Nên lắp van cách máy bơm hoặc co nối ít nhất 5 lần đường kính ống (5D).

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Để van 1 chiều đạt tuổi thọ tối đa (thường trên 10 năm), cần tuân thủ quy trình:

• Lắp đặt: Kiểm tra hướng mũi tên trên thân van trùng với hướng nước chảy. Siết bulông theo hình chữ thập để phân bổ lực đều trên mặt bích. Sử dụng gioăng đệm mặt bích đúng chất liệu (EPDM hoặc Teflon).

• Vận hành thử: Sau khi lắp, mở bơm ở áp suất thấp để kiểm tra rò rỉ tại vị trí mặt bích trước khi tăng áp lên mức vận hành thực tế.

• Bảo trì định kỳ:

  • Kiểm tra tiếng ồn trong đường ống (nếu có tiếng ồn lạ, có thể van đang bị kẹt hoặc đĩa van đóng không kín).

  • Tháo van vệ sinh cặn bẩn 1 lần/năm đối với hệ thống nước thải.

  • Kiểm tra tình trạng lão hóa của gioăng cao su, nếu thấy nứt hoặc chai cứng phải thay thế ngay.

FAQ: Câu hỏi thường gặp về van 1 chiều

1. DN100 tương đương bao nhiêu inch?

DN100 tương đương với 4 inch (đường kính trong khoảng 100mm).

2. Van 1 chiều DN100 có dùng cho nước nóng được không?

Có, nhưng bạn phải chắc chắn chọn loại van có gioăng làm bằng vật liệu chịu nhiệt như PTFE (Teflon) thay vì EPDM thông thường. EPDM sẽ nhanh chóng bị biến dạng trong nước nóng trên 80°C.

3. Nên chọn van lá lật hay van lò xo cho trạm bơm?

Nếu bạn muốn bảo vệ máy bơm tối đa khỏi búa nước, van lò xo là lựa chọn hàng đầu. Nếu hệ thống cần lưu lượng lớn và ít tổn thất áp suất, van lá lật sẽ hiệu quả hơn.

4. Bao lâu nên bảo trì van?

Trong môi trường công nghiệp, kiểm tra ngoại quan hàng tháng là cần thiết. Đối với bảo trì chuyên sâu (tháo van), nên thực hiện 1 năm/lần.

5. Giá van 1 chiều phụ thuộc vào những yếu tố nào?

Giá thành phụ thuộc vào: Vật liệu (Gang hay Inox), kiểu van (Lá lật hay Lò xo), thương hiệu (hàng nội địa hay hàng nhập khẩu từ Hàn Quốc, Nhật Bản, châu Âu) và các chứng chỉ tiêu chuẩn chất lượng đi kèm.

Kết luận: Làm thế nào để chọn đúng van 1 chiều DN100?

Việc đầu tư vào một chiếc van 1 chiều DN100 chất lượng là khoản đầu tư thông minh để bảo vệ hệ thống đường ống và máy móc đắt tiền của bạn. Sự kết hợp giữa việc chọn đúng loại van, vật liệu tương thích với môi chất và tuân thủ nghiêm ngặt quy trình lắp đặt sẽ giúp hệ thống vận hành bền bỉ qua hàng thập kỷ mà không tốn kém chi phí sửa chữa.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 1 chiều dn100
