Hướng Dẫn Toàn Diện Về RFL Ball Valve: Lựa Chọn Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong hệ thống đường ống, van bi được sử dụng phổ biến để đóng/mở dòng lưu chất nhanh và tạo khả năng cô lập một khu vực của hệ thống. Tuy nhiên, khi lựa chọn một dòng van cụ thể như RFL Ball Valve , người mua không nên chỉ quan tâm đến kích thước DN hoặc giá bán.

Khi bắt đầu triển khai lắp đặt, kỹ sư và nhà đầu tư cần xác định rõ van thuộc dòng sản phẩm nào, vật liệu thân và bi van là gì, áp suất làm việc bao nhiêu, kiểu kết nối ren hay mặt bích, có phù hợp với nước, khí, dầu hay môi trường hóa chất hay không, và đâu là model tối ưu nhất. Bài viết dưới đây sẽ giải đáp toàn bộ các vấn đề cốt lõi giúp bạn chọn đúng thiết bị cho hệ thống.

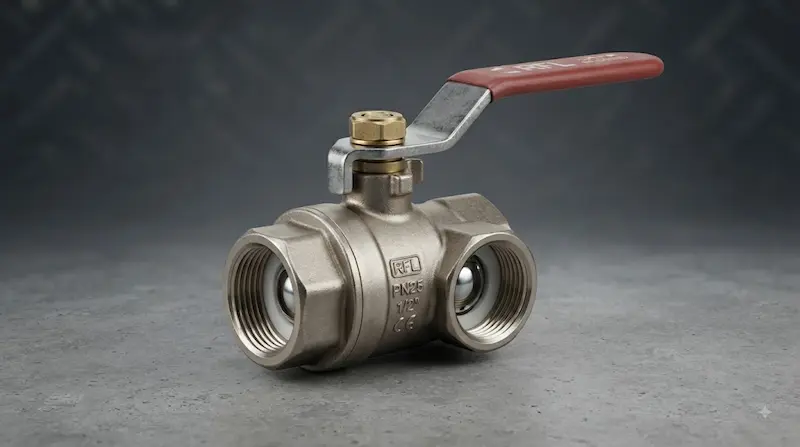

RFL Ball Valve Là Gì?

RFL Ball Valve là dòng van bi được nhận diện bằng tên RFL, sử dụng cơ cấu bi có lỗ xuyên tâm để điều khiển dòng lưu chất trong đường ống. Khi lỗ trên bi thẳng hàng với đường ống, van ở trạng thái mở; khi bi xoay khỏi vị trí này, dòng lưu chất được ngăn lại hoàn toàn.

• Trong kỹ thuật, ball valve chính là van bi.

• RFL van bi thuộc nhóm van đóng/mở bằng chuyển động xoay linh hoạt.

• Người mua tuyệt đối không nên đồng nhất tất cả sản phẩm mang tên RFL thành một cấu hình duy nhất.

• Mỗi model cụ thể có thể khác nhau về vật liệu, kích thước, kiểu kết nối, áp suất, nhiệt độ, hệ thống sealing và tiêu chuẩn chế tạo.

Ball valve khác gì van cửa (gate valve)?

• Ball valve sử dụng quả bi xoay với góc 90 độ để đóng mở.

• Gate valve sử dụng cửa van dạng đĩa nâng/hạ dọc theo hành trình trục.

• Ball valve phù hợp tuyệt vời với các thao tác đóng/mở nhanh, trong khi gate valve thường được cân nhắc cho các hệ thống đường ống kích thước lớn cần van cô lập tuyến tính.

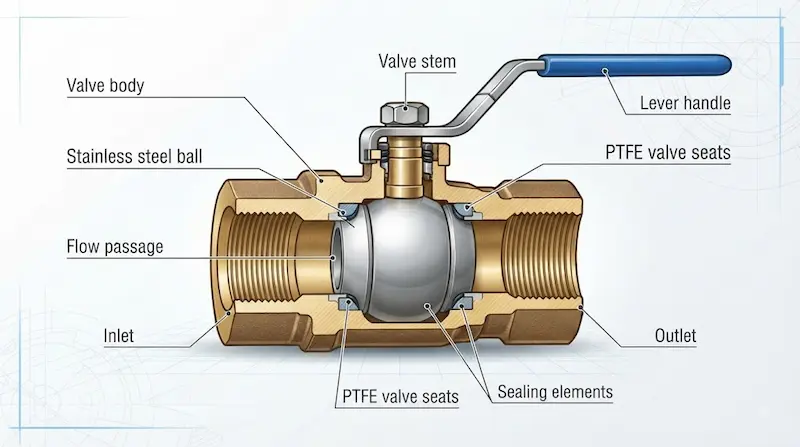

Cấu Tạo Và Nguyên Lý Hoạt Động Của RFL van bi

Để đánh giá chính xác độ bền và hiệu suất vận hành, việc nắm bắt kết cấu chi tiết bên trong của van là điều kiện tiên quyết.

Cấu tạo cơ bản

• Valve body (Thân van): Lớp vỏ chịu lực chính bảo vệ linh kiện bên trong.

• Ball (Bi van): Bộ phận hình cầu có lỗ xuyên tâm để điều tiết lưu chất.

• Stem (Trục van): Truyền lực từ tay điều khiển xuống bi van.

• Seat (Ghế van): Vòng làm kín giúp ngăn rò rỉ khi van đóng.

• Seal/Gasket: Gioăng đệm đảm bảo độ kín khít tổng thể.

• Handle/Actuator: Tay gạt hoặc bộ truyền động khí nén, điện tự động.

• Connection: Đầu kết nối với hệ thống ống.

Nguyên lý hoạt động

• Trạng thái mở: Tay van xoay làm trục xoay, kéo theo bi van xoay sao cho lỗ xuyên tâm thẳng hàng với đường ống, cho phép lưu chất đi qua thông suốt.

• Trạng thái đóng: Bi van xoay lệch khỏi trục dòng chảy, áp lực lưu chất ép chặt bi vào ghế van (seat), ngăn chặn hoàn toàn dòng chảy.

• Khác với các dòng van nâng hạ, RFL van bi đóng/mở cực nhanh nhờ cơ cấu chuyển động quay gọn nhẹ, không tốn nhiều thời gian và sức lực vận hành.

Các Loại RFL Ball Valve Và Cách Phân Biệt

Sản phẩm trên thị trường rất đa dạng và được chia thành nhiều nhóm theo các tiêu chí khác nhau:

1. Phân loại theo vật liệu

• Brass ball valve: Van bi đồng, thường dùng cho hệ thống dân dụng và áp lực thấp.

• Stainless steel ball valve: Van bi inox, chống ăn mòn cực tốt trong hóa chất và thực phẩm.

• Carbon steel ball valve: Van bi thép carbon chịu áp suất và nhiệt độ cao.

• Cast iron ball valve: Van bi gang cho các hệ thống công nghiệp chung.

2. Phân loại theo kiểu kết nối

• Kết nối ren (Threaded) dễ dàng tháo lắp.

• Kết nối mặt bích (Flanged) cho hệ thống áp lực cao, cố định chắc chắn.

• Hàn lồng (Socket weld) và hàn đối đầu (Butt weld).

3. Phân loại theo số cửa và cấu tạo

• Loại 2 cửa (2-way) và 3 cửa (3-way) chuyển hướng linh hoạt.

• Cấu tạo thân dạng 1 mảnh (One-piece), 2 mảnh (Two-piece) hoặc 3 mảnh (Three-piece).

• Vận hành thủ công bằng tay gạt hoặc tự động hóa bằng pneumatic/electric actuator.

Thông Số Kỹ Thuật RFL van bi Cần Kiểm Tra

Việc đọc hiểu bảng thông số kỹ thuật là chìa khóa vàng giúp doanh nghiệp tránh mua nhầm sản phẩm gây sự cố hệ thống.

Tại sao không nên chọn van chỉ dựa vào kích thước DN?

Một chiếc van có DN50 vẫn hoàn toàn có thể bị phá hủy hoặc rò rỉ nếu áp suất hệ thống vượt quá giới hạn chịu lực, nhiệt độ vượt mức cho phép, vật liệu thân không tương thích với hóa chất lưu chất, hoặc kiểu kết nối sai tiêu chuẩn kỹ thuật. Do đó, việc tham khảo kỹ [datasheet nhà sản xuất](chèn link: datasheet-san-pham) là bước không thể bỏ qua.

RFL Ball Valve So Với Các Loại Van Bi Khác Có Gì Khác?

Việc đặt lên bàn cân so sánh giúp người mua có góc nhìn khách quan thay vì chỉ nghe quảng cáo thương mại:

Thay vì đặt câu hỏi liệu dòng sản phẩm này có phải là tốt nhất tuyệt đối hay không, các kỹ sư thông thái thường tự hỏi: "RFL van bi có thực sự phù hợp với thông số vận hành của hệ thống cụ thể này hay không?"

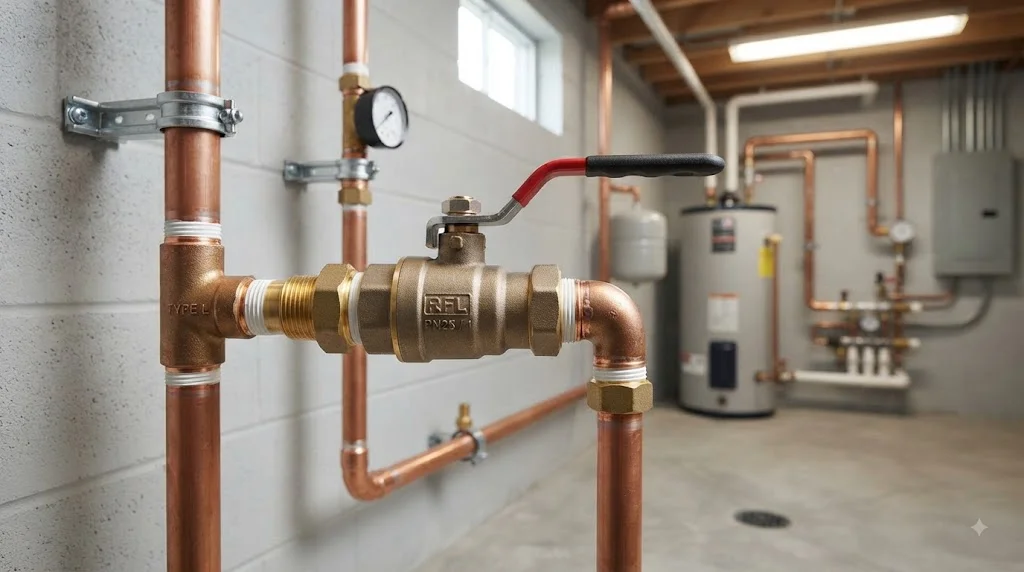

RFL van bi Được Ứng Dụng Ở Đâu?

Thiết bị này được ứng dụng rộng rãi trong nhiều phân khúc công nghiệp nhờ độ tin cậy cao:

Hệ thống nước

• Đường ống cấp nước sạch thành phố và khu công nghiệp.

• Hệ thống xử lý nước thải và tái chế nước khép kín.

Hệ thống khí

• Đường ống khí nén nhà máy.

• Hệ thống phân phối khí kỹ thuật và khí công nghiệp.

Hệ thống dầu và chất lỏng công nghiệp

• Được ứng dụng tùy thuộc vào vật liệu thân, bi, seat, gioăng seal, khả năng chịu nhiệt, áp suất và tính chất ăn mòn của dòng lưu chất cụ thể.

Hệ thống HVAC và tiện ích

• Lắp đặt tại các tuyến ống yêu cầu cô lập dòng chảy nhanh chóng, bảo trì định kỳ dễ dàng.

Lưu ý: Tuyệt đối không áp dụng suy luận rằng loại van này dùng được cho mọi loại chất lỏng hay khí áp suất siêu cao nếu chưa kiểm tra sự tương thích vật liệu.

Khi Nào Nên Sử Dụng RFL van bi?

Bạn nên ưu tiên cân nhắc dòng van này khi hệ thống yêu cầu các yếu tố sau:

• Cần đóng/mở dòng lưu chất cực nhanh trong các tình huống khẩn cấp hoặc vận hành định kỳ.

• Cần cô lập một đoạn đường ống để bảo trì thiết bị mà không ảnh hưởng toàn hệ thống.

• Yêu cầu độ kín khít cao với kết cấu van dạng bi xoay nhỏ gọn.

• Cần linh hoạt giữa thao tác thủ công bằng tay hoặc tích hợp tự động hóa qua actuator.

Những sai lầm chí mạng cần tránh khi mua van:

• Chọn van chỉ dựa vào chỉ số kích thước DN mà quên đi áp suất thực tế.

• Bỏ qua yếu tố nhiệt độ làm việc giới hạn của gioăng làm kín.

• Không xác định rõ thành phần hóa học của lưu chất dẫn đến ăn mòn nhanh.

• Nhầm lẫn giữa dòng cửa đầy (full port) và cửa thu (reduced port).

• Không tính toán mô-men xoắn khi lắp đặt bộ truyền động tự động.

Checklist Chọn RFL van bi Phù Hợp

Để quá trình mua hàng đạt hiệu quả tối ưu, hãy áp dụng ngay checklist kiểm tra chuyên nghiệp sau đây:

• Xác định rõ thành phần lưu chất đi qua đường ống.

• Xác định chính xác kích thước đường ống (DN/size).

• Kiểm tra áp suất làm việc tối đa của hệ thống.

• Đo lường dải nhiệt độ vận hành thực tế.

• Kiểm tra vật liệu thân van có chịu được môi trường không.

• Kiểm tra vật liệu bi van bên trong.

• Đảm bảo vật liệu seat và seal tương thích hóa học.

• Chọn đúng kiểu kết nối (Ren, mặt bích, hàn).

• Phân biệt rõ nhu cầu full port hay reduced port.

• Xác định cấu hình van 2 chiều hay 3 chiều.

• Lựa chọn phương thức vận hành tay gạt hoặc actuator.

• Đối chiếu toàn bộ tiêu chuẩn kỹ thuật với catalogue chính hãng trước khi đặt hàng.

FAQ – Câu Hỏi Thường Mắc Phải Về RFL van bi

RFL Ball Valve là gì?

Đây là dòng van bi công nghiệp sử dụng quả bi có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất nhanh chóng thông qua chuyển động xoay quanh trục.

RFL van bi dùng để làm gì?

Van chủ yếu được sử dụng để đóng, mở và cô lập dòng lưu chất trong hệ thống ống dẫn. Hiệu quả sử dụng phụ thuộc trực tiếp vào model, vật liệu cấu thành, áp suất và nhiệt độ thực tế.

RFL van bi có những loại nào?

Sản phẩm được phân loại rất đa dạng theo vật liệu chế tạo, kiểu kết nối đường ống, số lượng cửa van, cấu tạo thân, kiểu cổng lưu chất và phương thức vận hành thủ công hay tự động.

Làm sao chọn RFL van bi đúng kích thước?

Người mua không được chỉ chọn theo thông số DN. Bắt buộc phải đồng thời kiểm tra tính chất lưu chất, áp suất, nhiệt độ, kiểu kết nối và các tiêu chuẩn kỹ thuật đi kèm của hệ thống.

RFL van bi có thể dùng cho gas không?

Chỉ được phép sử dụng cho hệ thống gas khi mã model đó được nhà sản xuất thiết kế chuyên dụng và cấp chứng nhận an toàn tương ứng. Luôn kiểm tra datasheet trước khi lắp đặt.

RFL Ball Valve – Chọn Đúng Model Quan Trọng Hơn Chọn Đúng Kích Thước

Tóm lại, RFL Ball Valve là một giải pháp van bi chất lượng cao, nhưng hiệu quả thực tế khi đưa vào vận hành không bao giờ chỉ phụ thuộc vào thương hiệu hay kích thước đơn thuần. Một thiết bị hoàn hảo đòi hỏi model phải được lựa chọn dựa trên sự đồng bộ giữa lưu chất, kích thước DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối và phương thức vận hành.
