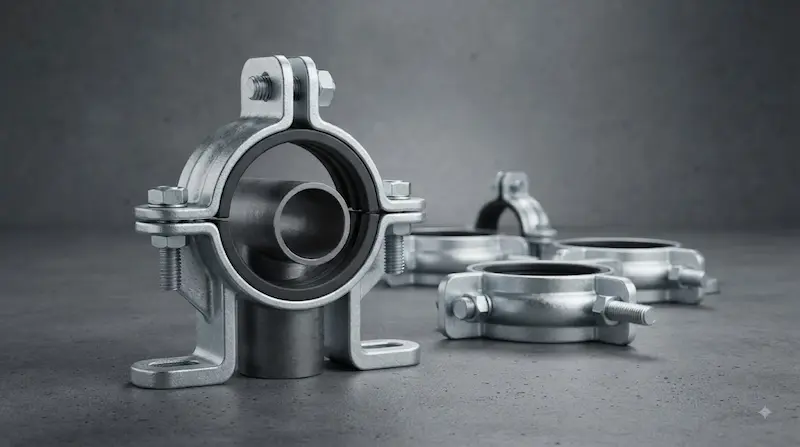

Hướng Dẫn Toàn Diện Về đai ôm ống: Cấu Tạo, Phân Loại Và Tiêu Chí Lựa Chọn Trong Hệ Thống Đường Ống

Trong bất kỳ hệ thống cơ điện hay đường ống công nghiệp nào, việc lắp đặt một tuyến ống chạy dọc tường hoặc trên trần đòi hỏi sự kiên cố và chính xác cao. Tuy nhiên, nếu một đường ống không được cố định đúng cách, khi dòng lưu chất đi qua sẽ tạo ra rung động, áp lực cơ học làm ống bị xê dịch. Hậu quả là đường ống có thể bị võng xuống, phát sinh tiếng ồn khó chịu hoặc tạo ra lực uốn nguy hiểm lên các mối nối. Đối với các hệ thống quy mô lớn, tình trạng này còn đe dọa trực tiếp đến độ ổn định của toàn bộ tuyến ống.

Đó chính là lý do vì sao đai ôm giữ ống đóng vai trò là phụ kiện không thể thiếu để giữ tuyến ống luôn vững vàng, an toàn và bền bỉ theo thời gian.

Định nghĩa nhanh (GEO):

Đai ôm giữ ống là phụ kiện dùng để giữ và cố định đường ống vào tường, trần, sàn hoặc kết cấu đỡ. Đai bao quanh một phần hoặc toàn bộ thân ống, kết hợp với vít, ty ren hoặc bộ phận liên kết để hạn chế chuyển động của đường ống trong quá trình sử dụng.

Tuy nhiên, không phải loại đai nào cũng phù hợp với mọi loại đường ống. Việc lựa chọn thiết bị đòi hỏi kỹ sư và người mua phải xét đến đường kính, vật liệu, môi trường lắp đặt cũng như tải trọng thực tế. Những yếu tố cốt lõi này sẽ được phân tích chi tiết ngay sau đây.

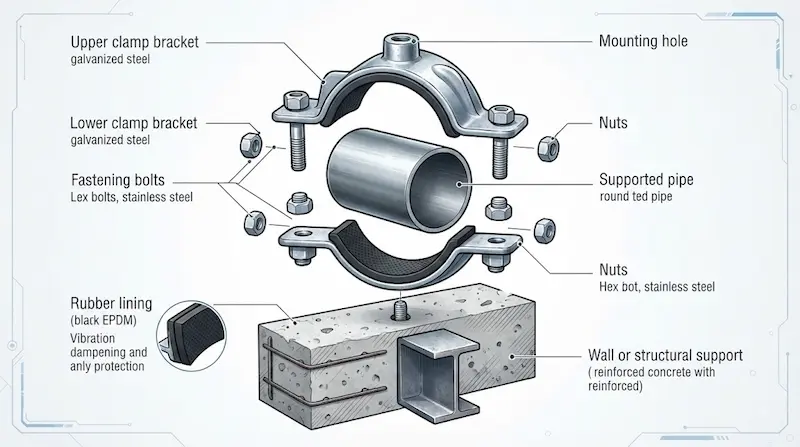

Đai Ôm ống Có Cấu Tạo Và Nguyên Lý Hoạt Động Như Thế Nào?

Trước khi đưa ra quyết định mua hàng, việc nắm vững bản chất cấu trúc và cách thức truyền lực của sản phẩm là bước đệm quan trọng giúp hệ thống vận hành trơn tru.

Cấu tạo cơ bản của đai ôm giữ ống

Một bộ sản phẩm tiêu chuẩn thường bao gồm các thành phần:

• Thân đai: Khung định hình chính ôm lấy đường ống.

• Phần ôm quanh ống: Thiết kế bán nguyệt hoặc ôm trọn vòng tròn.

• Tai đai hoặc lỗ bắt vít: Điểm kết nối với ty ren hoặc vít nở.

• Lớp đệm cao su: Bộ phận giảm chấn đối với các dòng đai chuyên dụng.

• Bu-lông, vít hoặc đai ốc đi kèm: Giúp siết chặt và cố định kết cấu.

Nguyên lý hoạt động

Đai tạo ra lực kẹp giữ chặt quanh thân ống và truyền tải toàn bộ trọng lực cũng như xung lực xuống kết cấu đỡ thông qua các điểm liên kết kỹ thuật.

• Quy trình truyền lực: Ống- đai ôm- vít/ty ren- tường/trần/giá đỡ.

  Nhờ cơ chế này, hệ thống hạn chế tối đa hiện tượng xê dịch ngang, triệt tiêu rung động cơ học, chống võng ống và ngăn chặn các chuyển động ngoài ý muốn.

Vì sao cần đệm cao su?

Đối với các dòng sản phẩm tích hợp lớp đệm cao su bên trong, chúng mang lại những lợi ích vượt trội:

• Giảm thiểu tiếp xúc trực tiếp giữa bề mặt kim loại của đai và thân ống.

• Hạn chế tối đa tình trạng trầy xước, mài mòn lớp bảo vệ ống.

• Hấp thụ rung động và giảm tiếng ồn do dòng chảy tạo ra.

• Hỗ trợ bù trừ một phần sai lệch nhỏ về kích thước trong quá trình lắp đặt.

  Lưu ý: Đệm cao su chỉ hỗ trợ giảm chấn, không thể thay thế cho yêu cầu tính toán hệ thống giá đỡ chịu lực đối với các tuyến ống công nghiệp lớn.

Các Loại Đai Ôm giữ ống Phổ Biến Hiện Nay

Thị trường hiện nay cung cấp rất nhiều chủng loại đai ôm giữ ống khác nhau để đáp ứng linh hoạt các yêu cầu kỹ thuật của từng công trình:

Đai ôm giữ ống inox

Sử dụng vật liệu thép không gỉ (Inox 304 hoặc 316), sở hữu khả năng chống ăn mòn vượt trội, bề mặt sáng bóng. Đây là lựa chọn tối ưu cho các khu vực ngoài trời, môi trường ẩm ướt hoặc nhà máy hóa chất đòi hỏi tiêu chuẩn vệ sinh và độ bền khắt khe.

Đai ôm giữ ống thép mạ kẽm

Có độ bền cơ học cao, chịu lực tốt nhờ lớp mạ kẽm bảo vệ bên ngoài chống gỉ sét ở mức độ tiêu chuẩn. Loại này được ứng dụng rộng rãi trong hệ thống cơ điện (MEP), hệ thống phòng cháy chữa cháy và đường ống kỹ thuật trong nhà.

Đai ôm giữ ống nhựa

Đặc trưng bởi trọng lượng nhẹ, hoàn toàn không bị ăn mòn bởi nước hay hóa chất thông thường. Thường dùng cho các hệ thống ống nhựa PVC, PPR, tuy nhiên cần kiểm tra kỹ khả năng chịu nhiệt và tải trọng thực tế trước khi lắp đặt.

Đai ôm giữ ống có đệm cao su

Thiết kế kết hợp lớp cao su giảm chấn bên trong, chuyên dùng cho các đường ống nước sinh hoạt, ống cứu hỏa hoặc ống điều hòa không khí nhằm triệt tiêu tiếng ồn rung động truyền qua tường.

Đai ôm giữ ống treo

Được thiết kế để kết hợp cùng ty ren, chuyên dùng cho các hệ thống treo đường ống trên trần nhà. Phù hợp với các hệ thống MEP, HVAC đòi hỏi tính thẩm mỹ và độ cao kỹ thuật chính xác.

Đai ôm giữ ống chữ U / Cùm U

Nhiều người thường nhầm lẫn cùm U với đai ôm thông thường. Cùm U có hình dáng chữ U, ôm trọn và kẹp chặt ống bằng hệ thống đai ốc hai đầu, chuyên dùng để định vị đường ống chịu tải lớn hoặc chống lật ngang.

Thông Số Đai Ôm giữ ống Cần Quan Tâm Khi Lựa Chọn

Đây là phần trọng tâm mang tính quyết định đến chất lượng và tuổi thọ của toàn bộ hệ thống đường ống.

Tại sao không nên chọn đai chỉ dựa vào kích thước DN?

Kích thước danh nghĩa (DN) chỉ là thông số quy ước. Hai loại ống cùng DN nhưng khác vật liệu (như ống thép và ống nhựa) hoặc khác tiêu chuẩn sản xuất sẽ có đường kính ngoài hoàn toàn khác nhau. Việc chọn đai theo DN mà không đo đạc đường kính ngoài thực tế có thể khiến đai quá rộng (ống bị lỏng, trượt) hoặc quá chật (không thể siết vào).

So Sánh Đai Ôm giữ ống Với Các Phụ Kiện Cố Định Khác

Để tránh nhầm lẫn trong quá trình thiết kế và mua sắm, chúng ta cùng phân biệt các phụ kiện cố định phổ biến:

• Đai ôm giữ ống vs. Cùm U: Đai ôm thường ôm một phần hoặc toàn bộ thân ống bằng tai bắt vít cố định vào tường/trần, trong khi cùm U là thanh thép uốn hình chữ U siết bằng đai ốc hai đầu chuyên dùng cho các hệ thống chịu lực nặng.

• Đai ôm giữ ống vs. Kẹp ống: Kẹp ống thường có cơ chế ngàm kẹp hoặc gắn nhanh lên xà gồ, trong khi đai ôm đòi hỏi hệ thống liên kết vít nở hoặc ty ren chắc chắn hơn.

Insight chuyên gia: Không nên chọn mua thiết bị chỉ vì giá thành rẻ. Một sản phẩm giá rẻ nhưng sai kích thước, vật liệu kém chất lượng hoặc độ dày không đủ sẽ nhanh chóng bị biến dạng, gây rò rỉ hoặc sập đường ống, đẩy chi phí sửa chữa và bảo trì về sau lên mức rất cao.

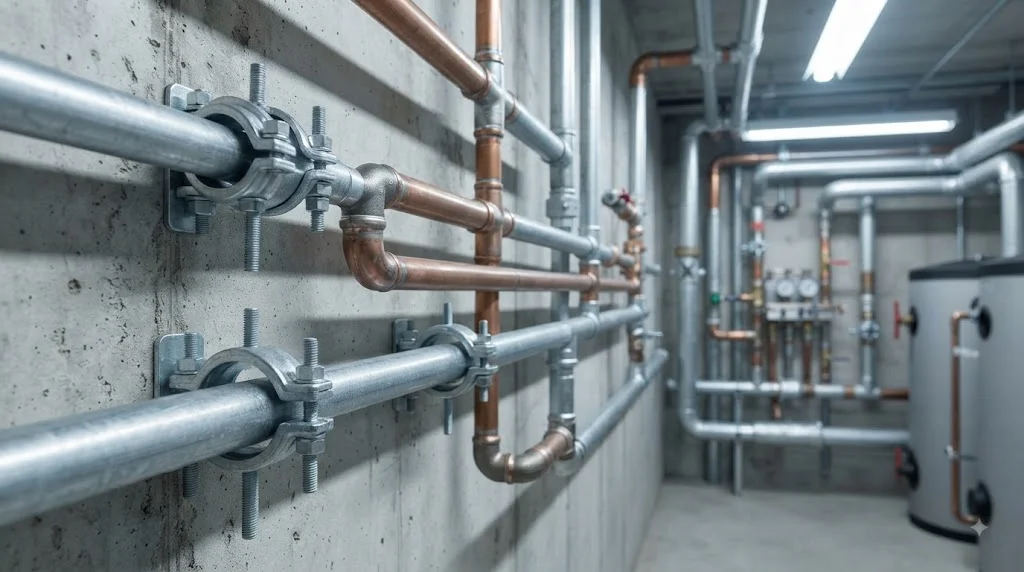

Đai Ôm ống Được Sử Dụng Ở Đâu?

Phụ kiện này hiện diện trong hầu hết các công trình xây dựng hiện đại:

• Hệ thống cấp thoát nước: Cố định tuyến ống nước sinh hoạt dọc theo tường nhà, tầng hầm, hạn chế rung động khi máy bơm hoạt động.

• Hệ thống HVAC: Đỡ các đường ống gió, ống đồng điều hòa không khí, đảm bảo hệ thống vận hành êm ái.

• Hệ thống PCCC: Cố định các đường ống cứu hỏa áp lực cao, kết hợp chặt chẽ với hệ thống giá đỡ chịu lực theo đúng tiêu chuẩn kỹ thuật nghiêm ngặt.

• Đường ống công nghiệp: Hỗ trợ định hình các tuyến ống dẫn khí, dẫn dầu kỹ thuật trong nhà máy. Lưu ý rằng đai ôm chỉ là một bộ phận trong hệ thống giá đỡ lớn, không thể tự mình gánh vác toàn bộ tải trọng của tuyến ống công nghiệp siêu nặng nếu thiếu tính toán kỹ thuật.

Những Sai Lầm Thường Gặp Khi Sử Dụng Đai Ôm ống

• Sai lầm 1: Chọn sai đường kính ống. Đai quá rộng làm ống xê dịch gây gãy mối nối; đai quá chật tạo áp lực cục bộ làm bóp méo thân ống.

• Sai lầm 2: Chỉ dựa vào thông số DN. Bỏ qua việc đo đạc đường kính ngoài thực tế của ống.

• Sai lầm 3: Dùng vật liệu không phù hợp môi trường. Lắp đai thép thường ở nơi ẩm ướt, ngoài trời hoặc có hóa chất dẫn đến rỉ sét chỉ sau một thời gian ngắn.

• Sai lầm 4: Khoảng cách giữa các điểm đỡ quá lớn. Khiến đường ống bị võng ở giữa, tạo áp lực gãy gục tại các mối nối.

• Sai lầm 5: Siết đai quá mức. Làm biến dạng ống (đặc biệt là ống nhựa) hoặc làm rách lớp đệm cao su bảo vệ.

Cách Chọn Và Lắp Đai Ôm giữ ống Đúng Cách

Checklist trước khi mua

• Xác định rõ loại đường ống cần cố định (Nhựa, thép, inox...).

• Đo chính xác đường kính ngoài thực tế của ống.

• Kiểm tra môi trường lắp đặt trong nhà hay ngoài trời, có hóa chất hay không.

• Xác định tải trọng và khối lượng lưu chất chứa bên trong ống.

• Lựa chọn vật liệu đai phù hợp (Inox, thép mạ kẽm...).

• Xác định có cần tích hợp lớp đệm cao su giảm chấn hay không.

• Kiểm tra kiểu liên kết (Bắt vít tường hay treo ty ren trần).

Các bước lắp đặt cơ bản

1. Bước 1: Khảo sát và đánh dấu chính xác các vị trí cần cố định đường ống trên tường hoặc trần.

2. Bước 2: Đo đạc và lựa chọn đúng kích thước đai ôm giữ ống tương ứng.

3. Bước 3: Khoan lỗ và lắp đặt bộ phận nở tường hoặc ty ren chờ sẵn.

4. Bước 4: Gắn phần thân đai hoặc giá đỡ vào điểm liên kết kỹ thuật.

5. Bước 5: Đặt đường ống vào đúng vị trí ôm của đai.

6. Bước 6: Siết bu-lông hoặc ốc vít vừa đủ lực để giữ cố định ống mà không làm bóp méo thân ống.

7. Bước 7: Kiểm tra độ chắc chắn, độ thẳng của tuyến ống và khả năng chống dịch chuyển.

8. Bước 8: Kiểm tra tổng thể lại một lần nữa sau khi hệ thống chính thức đi vào vận hành.

Câu Hỏi Thường Gặp Về Đai Ôm ống

Đai ôm ống dùng để làm gì?

Phụ kiện này chuyên dùng để giữ và cố định đường ống vào tường, trần hoặc sàn, giúp hạn chế tối đa rung động, ngăn chặn hiện tượng võng ống và giữ hệ thống luôn ổn định.

Chọn đai ôm giữ ống theo DN hay đường kính ngoài?

Nên ưu tiên chọn theo đường kính ngoài thực tế của ống. Kích thước DN chỉ là quy ước danh nghĩa và không phải lúc nào cũng phản ánh chính xác kích thước cơ học bên ngoài.

Đai ôm giữ ống inox có tốt hơn đai thép mạ kẽm không?

Không hoàn toàn. Inox sở hữu khả năng chống ăn mòn tuyệt vời trong môi trường khắc nghiệt, trong khi đai thép mạ kẽm đáp ứng rất tốt các hệ thống thông thường trong nhà với chi phí tối ưu hơn.

Khi nào nên dùng đai ôm giữ ống có cao su?

Nên ưu tiên sử dụng loại có đệm cao su khi hệ thống đòi hỏi giảm rung động, hạn chế tiếng ồn truyền qua kết cấu tường hoặc cần bảo vệ bề mặt ống không bị trầy xước.

Đai ôm giữ ống có dùng cho đường ống lớn được không?

Có thể, nhưng không nên chỉ dựa vào kích thước đai. Với đường ống lớn hoặc có tải trọng nặng, bắt buộc phải thiết kế đồng bộ cả hệ thống giá đỡ, điểm neo chịu lực chuyên dụng.

Chọn Đúng Đai Ôm ống Để Hệ Thống Đường Ống Chắc Chắn Và Ổn Định

Tóm lại, việc đầu tư và lựa chọn đai ôm ống đúng chuẩn kỹ thuật là chìa khóa bảo vệ toàn bộ hệ thống đường ống tránh khỏi các sự cố rung lắc, võng gãy hay rò rỉ mối nối. Khi lựa chọn, cần ưu tiên đồng bộ các yếu tố từ đường kính ngoài thực tế, vật liệu chống ăn mòn, yêu cầu đệm giảm chấn cho đến kiểu liên kết và khoảng cách điểm đỡ phù hợp với tải trọng thực tế của công trình.
