Đường Ống Gas Công Nghiệp: Cấu Tạo, Vật Liệu Và Tiêu Chuẩn

Vì sao đường ống gas cần được thiết kế đúng ngay từ đầu?

Trong các nhà máy, bếp ăn công nghiệp, khu sản xuất hay hệ thống cấp gas tập trung, đường ống gas công nghiệp đóng vai trò huyết mạch chịu trách nhiệm vận chuyển khí đốt từ nguồn đến tận thiết bị sử dụng với điều kiện áp suất và lưu lượng chuẩn xác. Chỉ một sai sót nhỏ về lựa chọn vật liệu, phương pháp kết nối, chủng loại van khóa hay thiếu quy trình kiểm tra rò rỉ cũng có thể đe dọa trực tiếp đến tính an toàn và khả năng vận hành liên tục của toàn bộ hệ thống.

Chính vì vậy, ngay từ giai đoạn chuẩn bị đầu tư, kỹ sư và chủ đầu tư cần giải đáp tường tận các câu hỏi cốt lõi: Nên chọn vật liệu thép hay inox? Đường kính ống được xác định dựa trên những yếu tố nào? Hệ thống bao gồm những thiết bị cấu thành nào? Tiêu chuẩn kỹ thuật nào cần tuân thủ và làm sao để kiểm tra độ kín an toàn trước khi đưa vào vận hành?

Đường ống gas công nghiệp là gì?

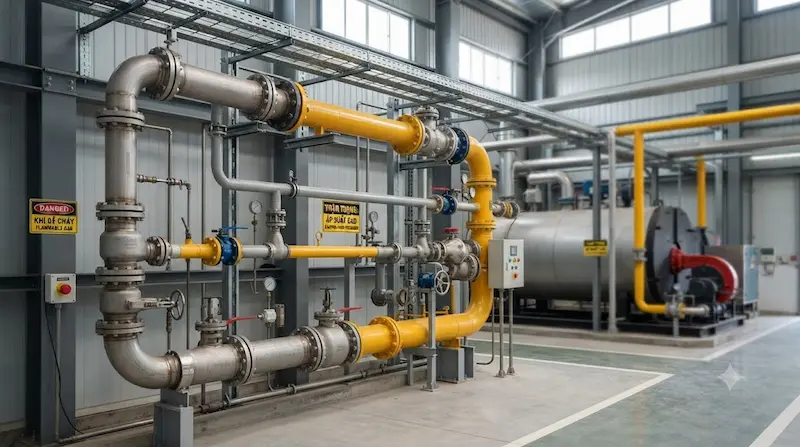

Đường ống gas công nghiệp là hệ thống đường ống đồng bộ cùng các phụ kiện chuyên dụng dùng để dẫn và phân phối khí gas từ nguồn cấp đến các thiết bị tiêu thụ trong công trình, bao gồm đường ống chính, nhánh phân phối, van khóa, thiết bị điều áp, đồng hồ đo và các cơ chế bảo vệ an toàn.

Đây không đơn thuần chỉ là một vài đoạn ống dẫn nối tiếp nhau mà là một tổ hợp kỹ thuật khép kín. Toàn bộ hệ thống bắt buộc phải tương thích hoàn hảo với loại khí gas sử dụng, chịu được các điều kiện khắc nghiệt về áp suất, nhiệt độ, đồng thời các điểm nối và van đi kèm đóng vai trò quyết định đến độ kín khít tuyệt đối của toàn mạng lưới.

Nguyên lý hoạt động của hệ thống đường ống gas

Cơ chế vận hành của đường ống gas diễn ra theo một chuỗi khép kín từ nguồn cấp đến thiết bị cuối cùng:

• Nguồn gas: Hệ thống bồn chứa hoặc cụm bình gas trung tâm cung cấp khí hóa lỏng hoặc khí nén cho toàn công trình.

• Thiết bị điều áp: Hạ và ổn định áp suất từ nguồn xuống mức phù hợp với thông số kỹ thuật của mạng lưới phân phối phía sau.

• Đường ống chính: Tuyến ống lớn vận chuyển dòng khí chính từ trạm cấp đến các khu vực trong nhà máy.

• Đường ống nhánh: Rẽ nhánh cung cấp khí đến từng dây chuyền, khu vực hoặc thiết bị sử dụng cụ thể.

• Hệ thống van khóa : Cho phép cô lập nhanh chóng từng khu vực riêng biệt khi cần bảo trì, sửa cố hoặc kiểm tra định kỳ.

• Thiết bị sử dụng: Các loại lò đốt công nghiệp, bếp nấu công suất lớn hoặc thiết bị gia nhiệt chuyên dụng.

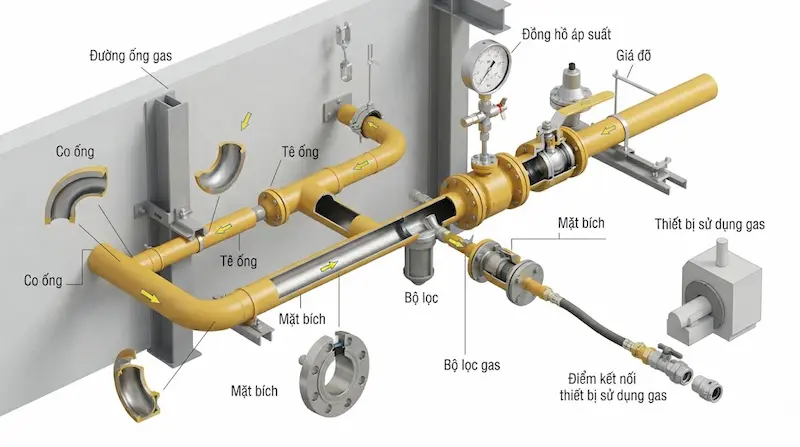

Cấu tạo hệ thống đường ống gas công nghiệp

Một hệ thống đường ống gas hoàn chỉnh được cấu thành từ các thành phần kỹ thuật chủ chốt sau đây:

• Đường ống chính (Main pipeline): Tuyến ống chịu lực chính dẫn gas áp lực từ nguồn cấp tổng vào khu vực tiêu thụ.

• Đường ống nhánh (Branch pipeline): Các đoạn ống nhỏ hơn phân phối khí đến từng vị trí thiết bị độc lập.

• Hệ thống van gas: Bao gồm van bi, van cổng hoặc van chuyên dụng dùng để đóng mở và cô lập phân khu khi cần thiết.

• Thiết bị điều áp (Regulator): Đảm bảo áp suất dòng khí luôn nằm trong biên độ an toàn và ổn định.

• Đồng hồ đo áp suất: Giám sát trực quan áp suất vận hành tại các điểm trọng yếu trên toàn tuyến ống.

• Khớp nối và phụ kiện (Fittings): Các loại co, tê, cút, mặt bích hàn hoặc ren kết nối chặt chẽ các đoạn ống lại với nhau.

• Thiết bị bảo vệ an toàn: Cảm biến rò rỉ khí gas, van ngắt khẩn cấp tự động kích hoạt khi có sự cố bất thường xảy ra.

Các loại vật liệu dùng cho đường ống gas công nghiệp

Việc lựa chọn vật liệu chế tạo đường ống gas ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của công trình:

• Thép carbon: Sở hữu độ bền cơ học cực tốt, chịu lực va đập cao, dễ gia công và có nhiều tùy chọn về độ dày, rất phổ biến trong các hệ thống quy mô lớn. Tuy nhiên cần có giải pháp chống ăn mòn bề mặt hiệu quả.

• Inox (Thép không gỉ): Kháng ăn mòn vượt trội, là lựa chọn ưu tiên cho các môi trường có độ ẩm cao, yêu cầu vệ sinh khắt khe hoặc các hệ thống đường ống gas đòi hỏi độ tinh khiết và an toàn tối đa.

• Đồng: Thường được sử dụng trong một số phân đoạn kết nối thiết bị hoặc hệ thống đường ống quy mô nhỏ theo đúng tiêu chuẩn kỹ thuật thiết kế.

Tuyệt đối không lựa chọn vật liệu chỉ dựa trên giá thành rẻ. Vật liệu bắt buộc phải tương thích đồng thời với loại gas, áp suất, nhiệt độ môi trường và các tiêu chuẩn kiểm định áp lực.

Phân loại đường ống gas theo áp suất

Hệ thống đường ống gas thường được phân cấp theo các dải áp suất vận hành khác nhau: hệ thống áp suất thấp, áp suất trung gian và áp suất cao. Việc phân loại này đóng vai trò quyết định đến việc tính toán độ dày thành ống, lựa chọn chủng loại van, thiết bị điều áp cũng như các tiêu chuẩn thử nghiệm độ bền cơ học đi kèm nhằm tránh nguy cơ rò rỉ hoặc nứt vỡ đường ống.

Các thông số quan trọng của đường ống gas công nghiệp

• Đường kính danh nghĩa (DN): Quyết định trực tiếp lưu lượng khí gas vận chuyển qua hệ thống.

• Chiều dày thành ống: Đảm bảo khả năng chịu đựng áp suất vận hành liên tục và các tác động cơ học ngoại lực.

• Áp suất làm việc (Working Pressure): Thông số giới hạn không được vượt quá trong suốt quá trình vận hành.

• Nhiệt độ và Môi trường: Ảnh hưởng lớn đến tính co giãn vật liệu và hiện tượng oxy hóa bề mặt ống.

• Kiểu kết nối: Hàn đối đầu, mặt bích hoặc nối ren chuyên dụng đảm bảo độ kín tuyệt đối dưới áp lực cao.

Tiêu chuẩn nào cần quan tâm khi thiết kế đường ống gas?

Công tác thiết kế và thi công đường ống gas đòi hỏi sự tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật. Tiêu chuẩn áp dụng phải được xác định dựa trên loại khí gas, mức áp suất, quy mô công trình và các quy định pháp luật hiện hành tại thời điểm triển khai. Điều này bao gồm các tiêu chuẩn về vật liệu ống, quy trình hàn kiểm tra không phá hủy (NDT), quy chuẩn bố trí không gian thông gió an toàn, cũng như các điều kiện nghiêm ngặt về phòng cháy chữa cháy (PCCC) cho toàn bộ nhà máy.

So sánh các vật liệu đường ống gas công nghiệp

Không có một loại vật liệu nào là tốt nhất cho mọi hệ thống. Sự lựa chọn chính xác luôn phải dựa trên bài toán tổng thể về môi chất, áp suất và tiêu chuẩn kỹ thuật của công trình.

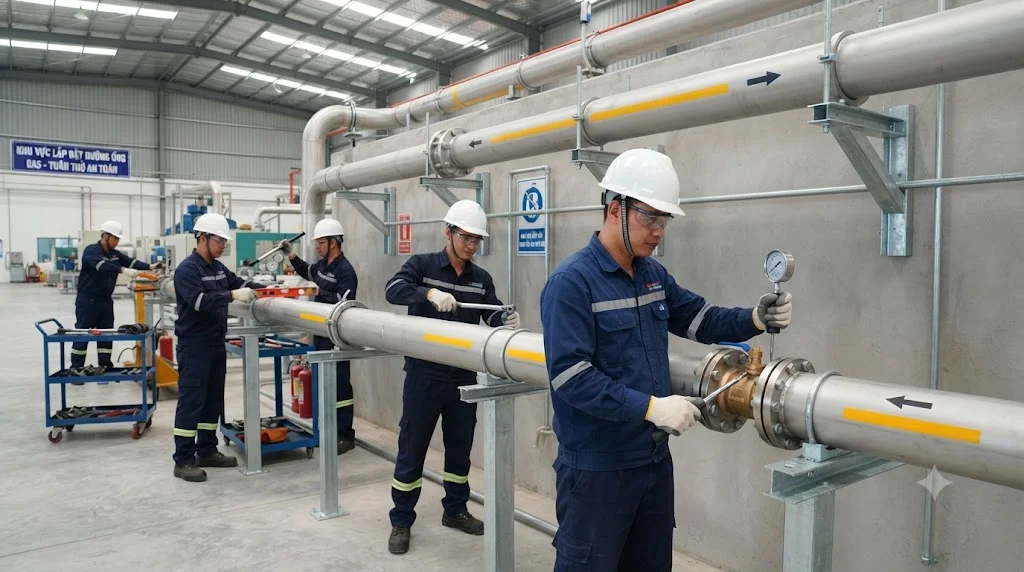

Đường ống gas được sử dụng ở đâu?

• Nhà máy sản xuất công nghiệp: Cung cấp khí đốt ổn định cho các lò nung, hệ thống gia nhiệt, lò hơi và các dây chuyền công nghệ tự động hóa.

• Khu bếp ăn công nghiệp: Phục vụ hệ thống bếp nấu tập trung công suất lớn tại các nhà xưởng, bệnh viện, trường học và trung tâm thương mại.

• Nhà hàng và khách sạn lớn: Duy trì nguồn nhiên liệu liên tục cho các thiết bị nấu nướng và hệ thống đun nước nóng trung tâm.

• Nhà máy thực phẩm và đồ uống: Ứng dụng trong các công đoạn sấy, chế biến nhiệt đòi hỏi tiêu chuẩn an toàn phòng chống cháy nổ cực cao.

Khi nào cần thiết kế hoặc cải tạo đường ống gas?

Doanh nghiệp cần tiến hành thiết kế mới hoặc cải tạo đường ống gas công nghiệp khi xây dựng nhà máy mới, mở rộng quy mô dây chuyền sản xuất, tăng số lượng thiết bị tiêu thụ, hoặc khi hệ thống hiện hữu đã xuống cấp sau nhiều năm vận hành. Khi tăng công suất tiêu thụ, tuyệt đối không được tự ý đấu nối thêm nhánh ống mà phải tính toán lại toàn bộ lưu lượng, áp suất và khả năng đáp ứng của trạm điều áp tổng.

Những sai lầm thường gặp khi lắp đặt đường ống gas

• Chọn kích thước đường ống theo cảm tính mà không tính toán kỹ lưỡng lưu lượng dòng chảy.

• Bỏ qua thông số chiều dày thành ống và tiêu chuẩn chịu áp lực thực tế.

• Sử dụng các loại phụ kiện, van khóa không đạt chuẩn cho hệ thống khí dễ cháy nổ.

• Bỏ qua quy trình thử áp lực và kiểm tra độ kín khít trước khi chính thức đưa hệ thống vào hoạt động.

• Bố trí van khóa khoa học kém, gây khó khăn lớn khi cần cô lập xử lý sự cố khẩn cấp.

Checklist thiết kế đường ống gas

• Xác định chính xác loại khí gas sử dụng (LPG, NG...).

• Đánh giá công suất và số lượng thiết bị tiêu thụ đầu cuối.

• Tính toán tổng lưu lượng và dải áp suất yêu cầu của hệ thống.

• Lựa chọn vật liệu đường ống và phụ kiện phù hợp.

• Tính toán chính xác đường kính danh nghĩa (DN) và độ dày ống.

• Bố trí hợp lý các tuyến ống chính và nhánh phân phối.

• Lắp đặt hệ thống van cô lập tại các vị trí trọng yếu.

• Trang bị đầy đủ thiết bị điều áp và đồng hồ giám sát áp suất.

• Tích hợp hệ thống cảm biến rò rỉ và ngắt gas tự động.

• Tuân thủ tuyệt đối các tiêu chuẩn thông gió, an toàn và PCCC.

Lưu ý khi lắp đặt và vận hành

• Chỉ sử dụng vật tư, thiết bị chính hãng có đầy đủ chứng chỉ chất lượng (CO/CQ).

• Mọi mối hàn và điểm kết nối phải được thực hiện bởi thợ hàn có chứng chỉ chuyên môn và được kiểm tra độ kín khít nghiêm ngặt.

• Tuyệt đối không tự ý thay đổi áp suất thiết kế hoặc tự ý cải tạo tuyến ống mà không có sự phê duyệt của kỹ sư chuyên ngành.

• Thực hiện kiểm tra định kỳ tình trạng hoạt động của van khóa, đồng hồ áp suất và hệ thống cảnh báo rò rỉ khí.

FAQ

Đường ống gas công nghiệp là gì?

Đây là hệ thống đường ống và các phụ kiện chuyên dụng dùng để dẫn và phân phối khí gas an toàn từ trạm nguồn cấp đến các thiết bị tiêu thụ trong các công trình nhà máy, khu sản xuất hoặc bếp công nghiệp.

Đường ống gas nên dùng vật liệu gì?

Không có một vật liệu duy nhất áp dụng cho mọi nơi. Việc lựa chọn phụ thuộc vào loại khí gas, áp suất vận hành, nhiệt độ, môi trường lắp đặt và các tiêu chuẩn kỹ thuật áp dụng.

Làm sao xác định đường kính đường ống gas?

Kích thước ống cần được tính toán dựa trên tổng lưu lượng tiêu thụ, áp suất nguồn, chiều dài tuyến ống, số lượng nhánh rẽ và mức tổn thất áp suất cho phép trong hệ thống.

Đường ống gas có cần van giảm áp không?

Tùy thuộc vào cấu hình thiết kế. Thiết bị điều áp luôn cần thiết để hạ và ổn định áp suất từ bồn chứa hoặc nguồn cấp về mức tiêu chuẩn an toàn cho các thiết bị sử dụng phía sau.

Bao lâu nên kiểm tra hệ thống đường ống gas?

Tần suất kiểm tra định kỳ phụ thuộc vào quy mô hệ thống, điều kiện vận hành thực tế và các quy định an toàn tại chỗ, đồng thời phải kiểm tra ngay khi xuất hiện dấu hiệu bất thường.

Kết luận + CTA

Thiết kế và lắp đặt đúng chuẩn đường ống gas công nghiệp là nền tảng cốt lõi giúp hệ thống năng lượng của nhà máy vận hành an toàn, ổn định và bền bỉ theo thời gian. Ba yếu tố quyết định thành bại của dự án gồm: đặc tính loại gas, thông số áp suất/lưu lượng, và việc tuân thủ tuyệt đối các tiêu chuẩn kỹ thuật an toàn.
