Hướng Dẫn Toàn Diện Về Plug Cock: Định Nghĩa, Cấu Tạo Và Tiêu Chí Lựa Chọn Trong Hệ Thống Đường Ống

Trong hệ thống đường ống công nghiệp, việc đóng/mở và kiểm soát dòng lưu chất cần một thiết bị có khả năng vận hành nhanh, kết cấu phù hợp với môi trường làm việc và đảm bảo độ kín. Bên cạnh ball valve hay gate valve, plug cock cũng là một lựa chọn được sử dụng trong nhiều hệ thống.

Vậy thiết bị này thực chất là loại van gì? Cấu tạo của nó có gì khác biệt với các loại van phổ biến? Vì sao thiết kế nút côn/trụ lại có thể đóng mở dòng chảy hiệu quả? Cùng tìm hiểu chi tiết về thiết bị điều khiển dòng chảy qua bài viết chuyên sâu dưới đây.

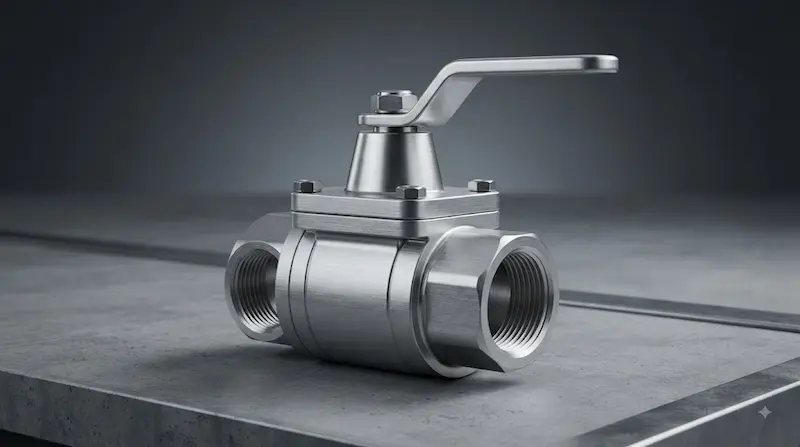

Plug valve Là Gì? Định Nghĩa Và Bản Chất Hoạt Động

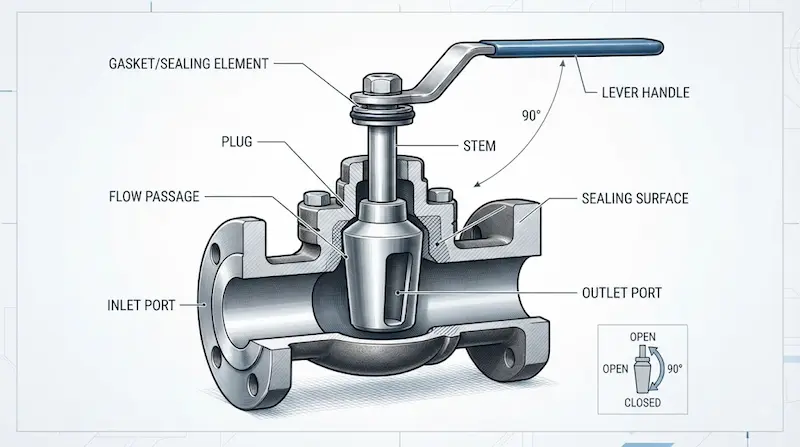

Plug cock là một loại van sử dụng một nút van dạng trụ hoặc côn có lỗ xuyên tâm để điều khiển dòng lưu chất. Khi nút van xoay đến vị trí phù hợp với đường ống, dòng lưu chất có thể đi qua; khi xoay nút van khoảng 90°, cửa thông dòng bị xoay khỏi đường dẫn và van đóng lại.

• thiết bị điều khiển dòng chảy còn được gọi là plug valve hoặc van nút trong nhiều tài liệu kỹ thuật.

• Thành phần quan trọng nhất quyết định khả năng vận hành của van chính là plug (nút van).

• Chuyển động đóng/mở chủ yếu là chuyển động quay tròn quanh trục.

• Thiết kế có thể chia thành dạng bôi trơn (lubricated) hoặc không bôi trơn (non-lubricated).

• Tùy thuộc vào thiết kế cụ thể, van có thể đáp ứng đa dạng các loại lưu chất, áp suất và nhiệt độ khác nhau trong công nghiệp.

Nguyên lý hoạt động của thiết bị điều khiển dòng chảy

Cơ chế vận hành của van được chia thành 3 trạng thái chính:

• Van mở: Lỗ thông trên plug nằm thẳng hàng với đường ống, cho phép lưu chất di chuyển qua một cách dễ dàng.

• Van đóng: Plug xoay một góc nhất định (thường là 90°), làm cho cửa thông dòng lệch hoàn toàn khỏi đường dẫn, chặn đứng dòng chảy.

• Quá trình chuyển trạng thái: Tay gạt, tay quay hoặc bộ truyền động (actuator) tác dụng mô-men xoắn để xoay plug từ vị trí này sang vị trí khác một cách trơn tru.

Plug Cock Hoạt Động Như Thế Nào?

Quy trình vận hành của van diễn ra theo một chuỗi cơ học đồng bộ:

Sở dĩ thiết bị điều khiển dòng chảy có khả năng đóng mở rất nhanh là nhờ các đặc điểm cấu trúc:

• Chuyển động vận hành chủ yếu là chuyển động quay đơn giản.

• Một số thiết kế tiêu chuẩn chỉ cần xoay một góc khoảng 90° là có thể chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn.

• Không đòi hỏi cơ chế nâng hạ phức tạp hay hành trình dài như các dòng van cửa (gate valve).

Tuy nhiên, mô-men xoắn vận hành của van có thể tăng lên do áp suất hệ thống, ma sát bề mặt, tình trạng của lớp làm kín hoặc độ nhớt của lưu chất. Đây là yếu tố kỹ thuật bắt buộc phải cân nhắc kỹ khi kỹ sư lựa chọn van vận hành bằng tay hay tích hợp actuator tự động.

Các Loại plug valve Phổ Biến Hiện Nay

Để đáp ứng các yêu cầu khắt khe của hệ thống công nghiệp, thị trường hiện cung cấp nhiều biến thể thiết bị điều khiển dòng chảy khác nhau:

1. Phân loại theo hình dạng plug

• Cylindrical plug valve: Sử dụng nút hình trụ, phù hợp cho nhiều ứng dụng tiêu chuẩn.

• Tapered plug valve: Sử dụng nút hình côn, cho phép dễ dàng điều chỉnh độ khít của bề mặt tiếp xúc thông qua bu-lông điều chỉnh.

2. Phnerg pháp bôi trơn

• Lubricated thiết bị điều khiển dòng chảy: Được tích hợp hệ thống hoặc chất bôi trơn chuyên dụng giúp giảm thiểu tối đa ma sát bề mặt, đồng thời hỗ trợ tăng cường độ kín khít.

• Non-lubricated thiết bị điều khiển dòng chảy: Không cần bôi trơn định kỳ, sử dụng các lớp lót phi kim loại (PTFE, Teflon) giúp giảm ma sát và bảo trì dễ dàng hơn.

3. Phân loại theo số cửa (Port)

• Loại 2 cửa (2-way thiết bị điều khiển dòng chảy) dùng để đóng/mở thông thường.

• Loại 3 cửa (3-way thiết bị điều khiển dòng chảy) và đa cửa (multi-port plug valve) dùng để phân nhánh hoặc chuyển hướng dòng chảy linh hoạt.

4. Phân loại theo kiểu kết nối

• Kết nối ren (Threaded).

• Kết nối mặt bích (Flanged).

• Hàn đối đầu (Butt weld) hoặc hàn lồng (Socket weld).

5. Phân loại theo phương thức vận hành

• Vận hành thủ công (Manual).

• Vận hành tự động bằng khí nén hoặc động cơ điện.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn thiết bị điều khiển dòng chảy

Việc nắm vững các thông số kỹ thuật là chìa khóa để sở hữu một hệ thống đường ống an toàn, ổn định và tối ưu chi phí.

Tại sao không nên chọn van chỉ dựa vào kích thước DN?

Một chiếc thiết bị điều khiển dòng chảy kích thước DN50 chưa chắc đã phù hợp với mọi hệ thống ống DN50 nếu các thông số như áp suất làm việc, nhiệt độ vận hành, thành phần hóa học của lưu chất hoặc vật liệu chế tạo có sự khác biệt lớn. Việc đánh giá toàn diện giúp tránh tình trạng hỏng hóc sớm hoặc rò rỉ nguy hiểm.

Plug Cock So Với Ball Valve, Gate Valve Có Gì Khác?

Nhiều kỹ sư thường đắn đo khi lựa chọn giữa thiết bị điều khiển dòng chảy, van bi (ball valve) và van cổng (gate valve). Bảng so sánh dưới đây sẽ làm rõ điểm khác biệt cốt lõi:

Đánh giá chuyên gia: Không có loại van nào là tuyệt đối tốt hơn các loại còn lại. Việc lựa chọn phụ thuộc hoàn toàn vào đặc tính lưu chất, áp suất, nhiệt độ, tần suất đóng mở, yêu cầu độ kín khít, không gian lắp đặt thực tế và ngân sách đầu tư của doanh nghiệp.

Plug Cock Được Sử Dụng Ở Đâu?

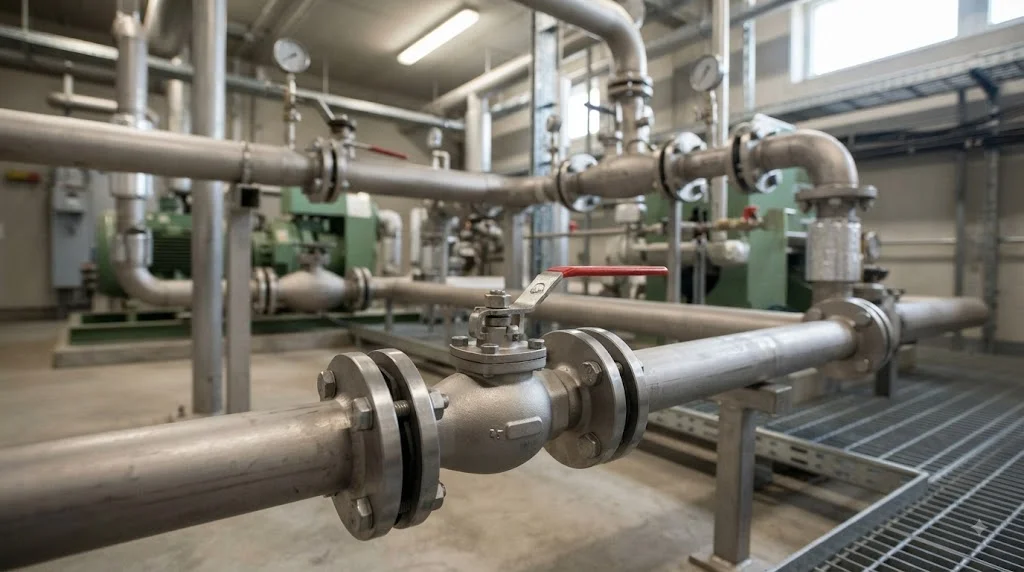

Nhờ thiết kế linh hoạt và độ tin cậy cao, thiết bị điều khiển dòng chảy hiện diện trong nhiều lĩnh vực công nghiệp trọng điểm:

Hệ thống nước

• Đường ống cấp nước sạch thành phố.

• Nhà máy xử lý nước thải công nghiệp và dân dụng.

• Các hệ thống phân phối nước khép kín áp lực cao.

Hệ thống dầu và nhiên liệu

• Đường ống dẫn dầu thô và sản phẩm lọc dầu.

• Hệ thống xử lý hydrocarbon và các loại nhiên liệu công nghiệp đòi hỏi độ an toàn khắt khe.

Hệ thống khí

• Hệ thống khí công nghiệp (khí nén, khí trơ).

• Mạng lưới khí tự nhiên hoặc các môi trường khí áp lực phù hợp với tiêu chuẩn thiết kế của van.

Hệ thống hóa chất

• Các dây chuyền vận chuyển hóa chất khi vật liệu thân van và hệ thống sealing có độ tương thích hóa học tuyệt đối với dòng lưu chất.

Lưu ý kỹ thuật: Không nên mặc định rằng thiết bị điều khiển dòng chảy có thể dùng được cho mọi môi trường. Việc kiểm tra tính tương thích hóa học giữa vật liệu van và lưu chất là bắt buộc trước khi lắp đặt.

Khi Nào Nên Chọn thiết bị điều khiển dòng chảy?

Bạn nên cân nhắc lựa chọn plug cock cho hệ thống khi thỏa mãn các điều kiện sau:

• Yêu cầu hệ thống đóng/mở dòng chảy nhanh chóng.

• Hệ thống kỹ thuật phù hợp với cơ cấu chuyển động xoay của nút van.

• Cần các tùy chọn đa dạng về số cửa (multi-port) để chuyển hướng dòng chảy.

• Điều kiện làm việc (nhiệt độ, áp suất) nằm trong giới hạn thiết kế của van.

• Mong muốn sử dụng giải pháp điều khiển thủ công hoặc dễ dàng tích hợp bộ truyền động tự động.

Những sai lầm phổ biến cần tránh khi mua van:

• Chỉ chọn van dựa vào thông số kích thước DN.

• Bỏ qua cấp áp suất PN hoặc Class của hệ thống.

• Không xác định rõ thành phần hóa học và nhiệt độ của lưu chất.

• Chọn sai vật liệu sealing dẫn đến rò rỉ nhanh chóng.

• Nhầm lẫn công năng giữa thiết bị điều khiển dòng chảy và ball valve.

• Dùng van để điều tiết lưu lượng liên tục khi thiết kế không hỗ trợ.

Checklist Chọn thiết bị điều khiển dòng chảy Phù Hợp Cho Hệ Thống

Để đảm bảo hiệu quả đầu tư và vận hành an toàn, bạn có thể áp dụng checklist kiểm tra nhanh dưới đây:

• Xác định chính xác loại lưu chất trong hệ thống.

• Xác định kích thước đường ống và đường kính danh nghĩa (DN).

• Kiểm tra áp suất làm việc tối đa của hệ thống (PN/Class).

• Đo lường hoặc xác định dải nhiệt độ làm việc.

• Đối chiếu và lựa chọn vật liệu thân van phù hợp.

• Lựa chọn vật liệu plug (nút van) tương thích.

• Kiểm tra vật liệu seal chống rò rỉ.

• Chọn kiểu kết nối đường ống tương ứng (Mặt bích, ren, hàn).

• Xác định cấu hình cửa van (2-way, 3-way hoặc multi-port).

• Lựa chọn phương thức vận hành (Tay gạt, tay quay hay actuator).

• Kiểm tra các tiêu chuẩn kỹ thuật quốc tế đi kèm.

• Đối chiếu kỹ bản vẽ catalogue hoặc datasheet trước khi đặt hàng.

FAQ – Câu Hỏi Thường Gặp Về thiết bị điều khiển dòng chảy

Plug cock là gì?

Thiết bị điều khiển dòng chảy là loại van công nghiệp sử dụng một nút dạng trụ hoặc côn có cửa thông dòng để đóng/mở hoặc chuyển hướng dòng lưu chất thông qua chuyển động xoay quanh trục.

Thiết bị điều khiển dòng chảy có giống ball valve không?

Không hoàn toàn. Mặc dù cả hai đều sử dụng cơ cấu chuyển động xoay để đóng mở dòng chảy, thiết bị điều khiển dòng chảy sử dụng nút van dạng khối (plug), trong khi ball valve sử dụng quả cầu rỗng có lỗ xuyên tâm (ball).

Thiết bị điều khiển dòng chảy có những loại nào?

Van được phân loại theo nhiều tiêu chí khác nhau như hình dạng plug (trụ hoặc côn), phương pháp bôi trơn (có bôi trơn hoặc không bôi trơn), số lượng cửa (2 cửa, 3 cửa hoặc đa cửa), kiểu kết nối và phương thức vận hành (thủ công, khí nén hoặc điện).

Tiết bị điều khiển dòng chảy dùng cho môi trường nào?

Tùy thuộc vào thiết kế, vật liệu chế tạo và tiêu chuẩn kỹ thuật cụ thể, van có thể ứng dụng trong hệ thống nước, dầu, khí, hóa chất và nhiều môi trường công nghiệp nặng khác.

Chọn thiết bị điều khiển dòng chảy cần quan tâm thông số nào?

Các thông số cốt lõi cần lưu ý bao gồm: kích thước DN, cấp áp suất (PN/Class), nhiệt độ làm việc, vật liệu thân và plug, vật liệu sealing, kiểu kết nối, đặc tính lưu chất và phương thức vận hành.

Plug Cock – Lựa Chọn Van Phù Hợp Cho Nhiều Hệ Thống Đường Ống

Tóm lại, plug cock là một thiết bị điều khiển dòng chảy sở hữu nhiều ưu điểm vượt trội về tốc độ đóng mở, kết cấu chắc chắn và độ linh hoạt cao trong các hệ thống công nghiệp hiện đại. Việc nắm vững định nghĩa, cấu trúc, nguyên lý hoạt động cũng như các tiêu chí lựa chọn kỹ thuật sẽ giúp các kỹ sư và nhà quản lý tối ưu hóa hiệu suất vận hành của toàn bộ hệ thống đường ống.
