Van áp suất khí nén – Giải pháp cốt lõi kiểm soát và ổn định hệ thống tự động hóa

Trong bất kỳ hệ thống khí nén công nghiệp nào, áp suất không ổn định có thể khiến thiết bị truyền động hoạt động sai lệch, tiêu hao nguồn khí nén lãng phí hoặc làm giảm nghiêm trọng tuổi thọ linh kiện. Do đó, việc kiểm soát chặt chẽ áp suất là yếu tố sống còn để đảm bảo hệ thống vận hành trơn tru và an toàn.

Van giảm áp suất khí nén đóng vai trò là nhóm thiết bị chủ chốt trong việc điều chỉnh, duy trì, giới hạn áp suất và bảo vệ toàn diện các thiết bị phía sau trong mạch khí nén. Đầu tư đúng loại van giúp tối ưu hóa hiệu suất làm việc và loại bỏ hoàn toàn các sự cố sụt áp bất ngờ.

Van áp suất khí nén là gì?

Khái niệm van áp suất khí nén thực chất bao gồm nhiều dòng thiết bị chuyên dụng khác nhau như van điều áp, van giảm áp, van an toàn hoặc van duy trì áp suất. Do đó, kỹ sư cần xác định rõ ràng chức năng cụ thể của từng loại trước khi đưa vào ứng dụng thực tế.

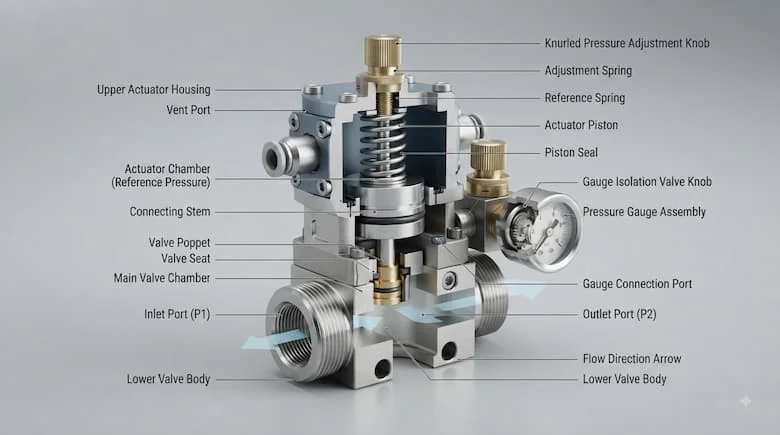

Cấu tạo và nguyên lý hoạt động cơ bản

Tùy thuộc vào model cụ thể, cấu tạo van thường bao gồm thân van, cổng vào, cổng ra, bộ phận điều chỉnh, màng van hoặc piston, hệ thống lò xo trợ lực, gioăng làm kín và đồng hồ áp suất tích hợp.

Nguyên lý làm việc tuân theo chuỗi dòng khí: Khí nén từ nguồn đi vào van - bộ phận cảm biến áp suất tiếp nhận - cơ cấu màng hoặc lò xo điều chỉnh tiết diện lưu thông - áp suất đầu ra được kiểm soát đúng mức cài đặt. Đối với van điều áp, khi áp suất đầu ra đạt mức mong muốn, hệ thống sẽ tự động cân bằng để hạn chế lượng khí nén đi qua.

Các loại van giảm áp suất khí nén phổ biến trên thị trường

Việc phân loại giúp người dùng tránh hiểu nhầm rằng mọi thiết bị điều áp đều có cấu tạo và công năng giống nhau:

1. Van điều áp khí nén

Chuyên dụng để điều chỉnh và giữ ổn định áp suất khí nén ở mức phù hợp với các thiết bị tiêu thụ như xilanh, máy móc tự động hóa và các bộ xử lý khí FRL.

2. Van giảm áp khí nén

Làm nhiệm vụ hạ áp suất từ nguồn khí cấp áp cao xuống mức thấp hơn một cách an toàn theo yêu cầu của dây chuyền sản xuất.

3. Van an toàn khí nén

Thiết bị bảo vệ quan trọng giúp giới hạn áp suất tối đa, tự động xả khí ra môi trường khi áp suất trong hệ thống vượt quá ngưỡng thiết kế cho phép.

4. Van duy trì áp suất

Có nhiệm vụ giữ cho áp suất hệ thống luôn nằm trong một phạm vi an toàn và ổn định nhất định.

Thông số kỹ thuật quan trọng khi chọn van giảm áp suất khí nén

Insight kỹ thuật: Tại sao phải đặc biệt quan tâm đến lưu lượng? Nếu bạn chọn van có áp suất phù hợp nhưng lưu lượng quá thấp so với nhu cầu, thiết bị chấp hành phía sau sẽ không thể đạt được tốc độ và công suất vận hành mong muốn.

Van giảm áp suất khí nén khác van điều tiết khí nén như thế nào?

Hai dòng van này thường cùng xuất hiện trong một hệ thống nhưng đảm nhận các nhiệm vụ hoàn toàn khác biệt. Van điều áp thiết lập mức áp lực chuẩn, trong khi van tiết lưu kiểm soát lượng khí để điều chỉnh tốc độ chuyển động cơ cấu.

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng tiêu biểu trong công nghiệp

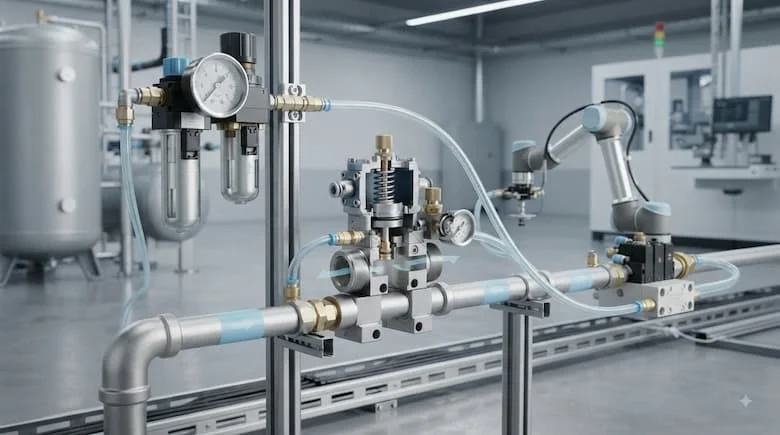

• Hệ thống tự động hóa: Kiểm soát áp suất cấp chính xác cho các cơ cấu chấp hành robot công nghiệp.

• Xilanh khí nén: Giúp xilanh dịch chuyển ổn định, không bị giật cục hay quá tải áp lực.

• Bộ xử lý khí FRL: Van điều áp là thành phần trung tâm trong cụm Lọc – Điều áp – Tra dầu (Filter - Regulator - Lubricator).

Những sai lầm thường gặp khi sử dụng:

• Chỉ chọn van theo kích thước ren: Bỏ qua thông số lưu lượng khiến thiết bị bị nghẽn khí, sụt áp.

• Không kiểm tra áp suất nguồn: Lắp van vào nguồn có áp lực vượt ngưỡng cho phép gây hư hỏng màng van.

• Chọn sai dải điều chỉnh: Khiến người vận hành không thể cài đặt được mức áp suất thực tế mong muốn.

• Bỏ qua chất lượng khí nén: Khí nén lẫn hơi nước, bụi bẩn sẽ làm mòn nhanh các chi tiết bên trong van.

Hướng dẫn lựa chọn và Checklist lắp đặt chuẩn kỹ thuật

Quy trình lựa chọn 5 bước:

1. Xác định rõ chức năng: Bạn cần điều chỉnh áp, giảm áp, giữ áp hay làm van an toàn?

2. Khảo sát áp suất: Kiểm tra áp suất nguồn, áp suất yêu cầu và dải điều chỉnh.

3. Tính toán lưu lượng: Xác định nhu cầu tiêu thụ khí của toàn bộ thiết bị phía sau.

4. Kiểm tra kích thước kết nối: Đối chiếu tiêu chuẩn ren và đường kính ống dẫn.

5. Lựa chọn vật liệu: Căn cứ vào môi trường làm việc và nhiệt độ nhà xưởng.

Checklist trước khi lắp đặt hệ thống:

• Đã chọn đúng chủng loại van theo yêu cầu kỹ thuật.

• Lắp đặt đúng chiều mũi tên dòng khí lưu thông trên thân van.

• Kiểm tra kích thước ren kết nối trùng khớp hoàn toàn.

• Áp suất đầu vào nằm trong giới hạn an toàn của van.

• Dải điều chỉnh áp suất phù hợp với cơ cấu chấp hành.

• Lưu lượng khí đáp ứng đủ công suất máy móc.

• Đường ống khí nén đã được xả sạch bụi bẩn, mạt sắt.

• Nguồn khí nén đảm bảo độ khô và sạch theo tiêu chuẩn.

• Các đầu nối được quấn băng tan làm kín đúng kỹ thuật.

• Kiểm tra kỹ khả năng rò rỉ khí sau khi đưa vào vận hành.

Câu hỏi thường gặp

1. Van áp suất khí nén có tác dụng gì?

Thiết bị này giúp kiểm soát áp suất khí trong mạch, tùy theo model sẽ thực hiện chức năng điều chỉnh, giảm áp, duy trì hoặc giới hạn áp suất an toàn.

2. Van giảm áp suất khí nén có phải là van điều áp không?

Không hoàn toàn. "Van giảm áp suất khí nén" là thuật ngữ bao hàm rộng, trong đó van điều áp chỉ là một dòng sản phẩm chuyên kiểm soát áp suất đầu ra.

3. Cần dựa vào thông số nào để chọn van giảm  áp suất khí nén?

Bạn cần xem xét áp suất nguồn vào, áp suất đầu ra mong muốn, dải điều chỉnh, lưu lượng khí, kích thước cổng ren và môi trường làm việc.

4. Có thể dùng van giảm áp suất khí nén cho xilanh không?

Có. Van điều áp thường xuyên được ứng dụng để cấp mức áp lực ổn định, chuẩn xác cho các loại xilanh khí nén công nghiệp.

5. Vì sao van áp suất khí nén hoạt động không ổn định?

Nguyên nhân có thể do áp suất nguồn dao động mạnh, chọn sai dải áp, lưu lượng khí không đủ, khí nén chứa nhiều nước hoặc van đã bị mòn hỏng gioăng.

Kết Luận

Van áp suất khí nén đóng vai trò quyết định trong việc duy trì sự ổn định và an toàn cho toàn bộ dây chuyền sản xuất tự động hóa. Việc lựa chọn thiết bị không thể chỉ dựa vào giá thành hay kích thước ren mà đòi hỏi sự đánh giá đồng bộ về chức năng, dải điều chỉnh, lưu lượng và môi trường làm việc thực tế.
