Tìm hiểu chi tiết cấu tạo van tiết lưu và nguyên lý hoạt động chuẩn kỹ thuật

Trong các hệ thống thủy lực, khí nén hay hệ thống lạnh công nghiệp, việc kiểm soát lưu lượng và áp suất dòng môi chất đóng vai trò sống còn đối với hiệu suất vận hành. Một sự cố nhỏ ở bộ phận điều tiết cũng có thể khiến toàn bộ dây chuyền ngưng trệ, gây lãng phí năng lượng và tốn kém chi phí sửa chữa.

Chính vì vậy, việc nghiên cứu kỹ lưỡng cấu tạo của van tiết lưu là bước nền tảng giúp kỹ sư và người vận hành lựa chọn, lắp đặt thiết bị chính xác. Bài viết này sẽ phân tích tường tận cấu trúc, nguyên lý cũng như các tiêu chí lựa chọn dòng van quan trọng này.

Van tiết lưu là gì?

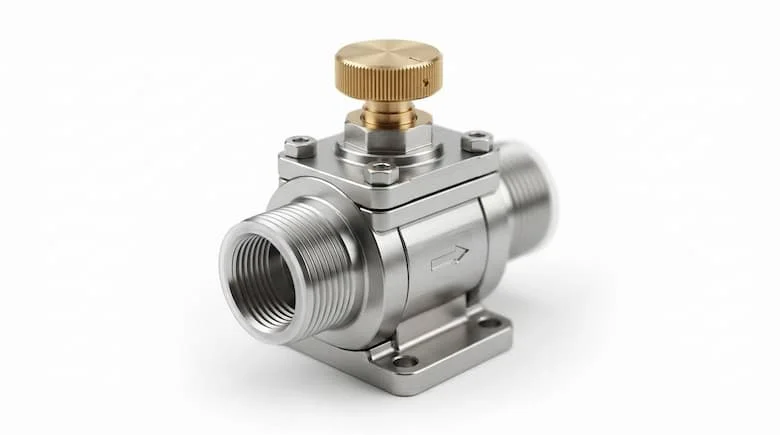

Van tiết lưu là thiết bị cơ khí chuyên dụng dùng để điều tiết lưu lượng dòng chảy của chất lỏng hoặc khí nén trong đường ống thông qua việc thay đổi tiết diện lưu thông.

Về bản chất, thiết bị này không đơn thuần dùng để đóng ngắt hoàn toàn dòng chảy mà tập trung vào khả năng tạo ra độ sụt áp, từ đó kiểm soát tốc độ truyền động của cơ cấu chấp hành hoặc điều chỉnh lưu lượng môi chất lạnh đi vào dàn bay hơi. Cấu tạo và nguyên lý hoạt động của van có sự biến hóa đa dạng tùy thuộc vào từng ứng dụng thực tế trong hệ thống thủy lực hay điện lạnh.

Nguyên lý hoạt động của van tiết lưu

Nguyên lý làm việc của van dựa trên hiện tượng tổn thất cục bộ khi dòng lưu chất đi qua một tiết diện thu hẹp đột ngột. Khi dòng chảy gặp eo thắt của van, vận tốc dòng chất lỏng hoặc khí tăng lên, áp suất tĩnh giảm xuống, tạo ra lực cản thủy lực giúp hạn chế lưu lượng đi qua.

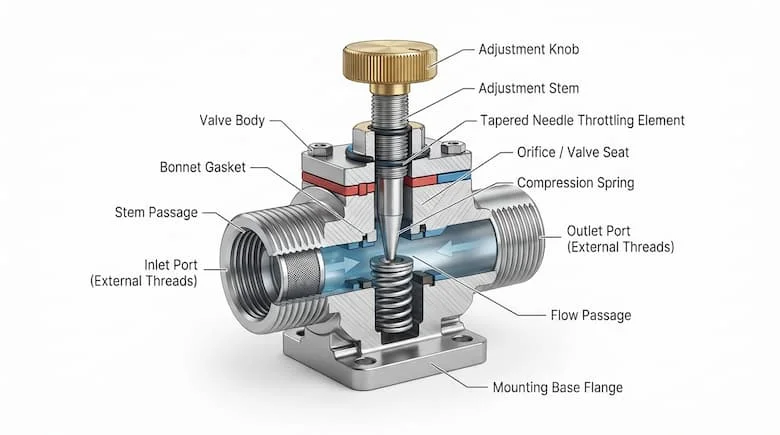

Cấu tạo van tiết lưu gồm những bộ phận nào?

Cấu tạo van tiết lưu tiêu chuẩn thường được thiết kế tối ưu với các thành phần cơ khí chính chịu được áp lực cao. Dưới đây là các chi tiết cốt lõi cấu thành nên một thiết bị hoàn chỉnh:

• Thân van: Được đúc bằng các vật liệu bền bỉ như đồng thau, thép không gỉ hoặc gang chịu lực, đóng vai trò khung kết nối với hệ thống đường ống.

• Cửa vào và cửa ra: Các đầu kết nối dạng ren, mặt bích hoặc hàn giúp dòng lưu chất di chuyển qua van ổn định.

• Bộ phận điều tiết (Đĩa van / Kim van): Chi tiết có biên dạng hình côn hoặc sắc bén dịch chuyển tịnh tiến để thu hẹp hoặc mở rộng tiết diện dòng chảy.

• Trục van: Thanh truyền lực kết nối từ tay vặn hoặc bộ truyền động đến kim van.

• Gioăng làm kín và vòng đệm: Ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

• Tay vặn hoặc cơ cấu điều chỉnh: Giúp kỹ thuật viên dễ dàng vặn chỉnh độ mở của khe hở tiết lưu theo thông số kỹ thuật yêu cầu.

Các loại van tiết lưu phổ biến hiện nay

Việc phân loại thiết bị giúp kỹ sư dễ dàng lựa chọn đúng giải pháp cho hệ thống:

1. Van tiết lưu chỉnh tay

Loại van truyền thống cho phép người vận hành trực tiếp xoay tay vặn để cố định kích thước khe hở. Thường ứng dụng trong các hệ thống thủy lực cơ bản không đòi hỏi thay đổi lưu lượng liên tục.

2. Van tiết lưu tự động / Van tiết lưu nhiệt (TXV)

Sử dụng bầu cảm biến nhiệt độ gắn tại đầu ra dàn bay hơi để tự động điều chỉnh lượng môi chất lạnh cấp vào hệ thống lạnh, tối ưu hóa hiệu suất trao đổi nhiệt.

3. Van tiết lưu điện tử (EXV)

Được điều khiển bằng vi xử lý và động cơ bước, mang lại độ chính xác cực cao trong việc kiểm soát lưu lượng dòng chảy theo thời gian thực.

Các thông số kỹ thuật quan trọng khi chọn van tiết lưu

Để thiết bị phát huy tối đa công năng, kỹ sư cần đánh giá kỹ lưỡng các thông số kỹ thuật trước khi đưa ra quyết định đầu tư:

Insight kỹ thuật: Lựa chọn van tiết lưu không thể chỉ dựa vào kích thước đường kính ống (DN). Nếu không tính toán lưu lượng thực tế và chênh lệch áp suất, van rất dễ bị xói mòn hoặc không đạt được tốc độ điều tiết mong muốn.

Tại sao hệ thống cần đến van tiết lưu?

Sự vắng mặt của thiết bị điều tiết này có thể gây ra những hậu quả nặng nề cho toàn bộ hệ thống:

• Khiến tốc độ truyền động của xilanh thủy lực hoặc motor không được kiểm soát, gây giật cục.

• Trong hệ thống lạnh, việc không tiết lưu dòng dung môi khiến máy nén bị ngập lỏng, dẫn đến hư hỏng nặng.

• Không thể cân bằng áp suất và lưu lượng giữa các nhánh đường ống phức tạp.

• Giảm tuổi thọ nghiêm trọng của các thiết bị chấp hành phía sau.

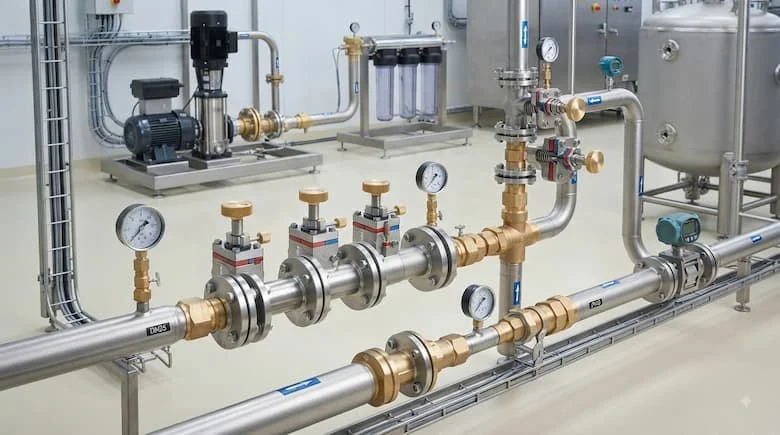

Ứng dụng thực tế của van tiết lưu

• Hệ thống thủy lực công nghiệp: Điều khiển vận tốc cơ cấu chấp hành trong các máy ép thủy lực, cẩu trục, băng tải tự động.

• Hệ thống lạnh và điều hòa không khí: Ứng dụng trong tủ lạnh dân dụng, máy lạnh trung tâm VRV và các kho lạnh bảo quản thực phẩm quy mô lớn.

• Hệ thống khí nén tự động hóa: Kiểm soát tốc độ đóng mở của các xilanh khí nén trên dây chuyền sản xuất linh kiện.

Khi nào nên sử dụng van tiết lưu?

Bạn cần trang bị thiết bị này khi hệ thống xuất hiện các yêu cầu:

☑ Cần điều chỉnh tốc độ chuyển động của dòng chất lỏng hoặc khí nén một cách chuẩn xác.

☑ Hệ thống lạnh cần hạ áp suất đột ngột để biến môi chất lỏng thành dạng sương mù dễ bay hơi.

☑ Cần duy trì sự ổn định lưu lượng trước những biến động áp lực từ nguồn cấp.

Những sai lầm thường gặp khi lựa chọn

• Chỉ chọn theo kích thước DN: Lắp van có kích thước khớp ống nhưng bỏ qua hệ số lưu lượng $Kv$ , dẫn đến hiện tượng nghẽn dòng.

• Bỏ qua đặc tính môi chất: Dùng vật liệu van thông thường cho môi trường hóa chất ăn mòn khiến thân van nhanh chóng bị phá hủy.

• Lắp đặt ngược chiều dòng chảy: Không chú ý đến mũi tên chỉ hướng trên thân van làm triệt tiêu hoàn toàn khả năng tiết lưu.

Hướng dẫn lựa chọn và lắp đặt chuẩn chuyên gia

Quy trình lựa chọn van:

1. Xác định rõ loại lưu chất (dầu thủy lực, khí nén, hay gas lạnh).

2. Tính toán chính xác dải lưu lượng cần điều tiết.

3. Đo đạc kích thước đường ống (DN) và kiểu kết nối.

4. Kiểm tra áp suất cực đại và nhiệt độ làm việc của toàn hệ thống.

5. Lựa chọn thương hiệu uy tín và yêu cầu cung cấp [chèn link: catalogue kỹ thuật van tiết lưu chính hãng].

Checklist lưu ý khi lắp đặt:

• Vệ sinh sạch sẽ mạt kim loại và bụi bẩn bên trong đường ống trước khi lắp.

• Lắp đặt đúng chiều mũi tên dòng chảy được dập nổi trên thân van.

• Đảm bảo siết lực vừa đủ tại các đầu ren hoặc mặt bích để tránh nứt vỡ.

• Kiểm tra độ kín khít của gioăng sau khi hoàn tất lắp ráp.

• Chạy thử nghiệm và vặn chỉnh từ từ để đạt lưu lượng mong muốn.

Câu hỏi thường gặp về cấu tạo van tiết lưu

1. Cấu tạo van tiết lưu gồm những bộ phận chính nào?

Cấu tạo cơ bản gồm thân van, cửa vào/ra, đĩa điều tiết dạng kim, trục van, gioăng làm kín và tay vặn hoặc cơ cấu điều khiển bên ngoài.

2. Van tiết lưu khác gì với van khóa thông thường?

Van khóa thông thường chỉ có chức năng đóng hoặc mở hoàn toàn dòng chảy. Trong khi đó, cấu tạo van tiết lưu chuyên biệt cho phép tạo ra khe hở thu hẹp để kiểm soát lưu lượng và hạ áp suất dòng chất.

3. Tại sao van tiết lưu lại bị đóng tuyết trong hệ thống lạnh?

Hiện tượng này xảy ra khi môi chất lạnh tiết lưu quá mức hoặc hệ thống bị thiếu môi chất, khiến nhiệt độ tại bầu van giảm sâu dưới điểm đóng băng của hơi nước trong không khí.

4. Có thể dùng van tiết lưu để ngắt hoàn toàn dòng chảy không?

Mặc dù một số dòng van có thể đóng kín, nhưng chức năng chính của chúng là điều tiết lưu lượng. Việc dùng van tiết lưu để khóa dòng thường xuyên có thể làm xói mòn bề mặt đĩa van.

5. Làm sao để chọn đúng loại van tiết lưu cho hệ thống?

Bạn cần nắm rõ các thông số gồm loại lưu chất, lưu lượng, áp suất làm việc, nhiệt độ và kích thước kết nối DN của đường ống.

Kết Luận

Việc nắm vững cấu tạo van tiết lưu và nguyên lý hoạt động là chìa khóa giúp kỹ sư kiểm soát hoàn toàn áp suất và lưu lượng trong các dây chuyền công nghiệp. Đầu tư đúng thiết bị chuẩn kỹ thuật giúp hệ thống vận hành bền bỉ, tiết kiệm năng lượng và loại bỏ tối đa các rủi ro sự cố.
