Van tiết lưu một chiều: Giải pháp kiểm soát tốc độ xi lanh tối ưu

Trong các hệ thống truyền động khí nén và thủy lực công nghiệp, việc kiểm soát tốc độ của cơ cấu chấp hành là yếu tố quyết định đến sự ổn định của dây chuyền sản xuất. Bạn đã bao giờ đối mặt với tình trạng xi lanh chuyển động quá nhanh, gây va đập mạnh làm hỏng thiết bị, hay thiết bị vận hành không ổn định khiến chu kỳ sản xuất bị gián đoạn? Đó là lúc bạn cần đến van tiết lưu 1 chiều – thiết bị chủ chốt giúp tinh chỉnh dòng lưu chất, đảm bảo mọi chuyển động đều diễn ra nhịp nhàng và chính xác.

Van tiết lưu 1 chiều không chỉ đơn thuần là bộ phận điều tiết, mà là giải pháp giúp hệ thống khí nén/thủy lực hoạt động an toàn, tiết kiệm năng lượng và kéo dài tuổi thọ cho toàn bộ máy móc. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách ứng dụng hiệu quả thiết bị này.

Vì sao cần sử dụng van tiết lưu 1 chiều trong hệ thống?

Việc để xi lanh khí nén chuyển động với tốc độ tối đa thường xuyên dẫn đến hiện tượng va đập cơ khí tại các điểm dừng, gây rung chấn và sớm làm hư hỏng gioăng phớt bên trong. Khi không có thiết bị kiểm soát, người vận hành rất khó điều khiển tốc độ cơ cấu chấp hành theo ý muốn, dẫn đến sai số trong các khâu đòi hỏi sự tỉ mỉ.

Sử dụng van tiết lưu 1 chiều giúp giải quyết triệt để vấn đề này. Nhờ cơ chế tiết lưu theo một hướng và cho phép dòng chảy tự do ở hướng ngược lại, thiết bị này cho phép bạn kiểm soát tốc độ hành trình tiến hoặc lùi của xi lanh một cách chính xác, từ đó giảm thiểu va đập, tăng độ ổn định cho thiết bị và tối ưu hóa hiệu suất làm việc của toàn bộ hệ thống tự động hóa.

Van tiết lưu một chiều là gì?

Van tiết lưu một chiều (One-way Flow Control Valve) là thiết bị kết hợp hoàn hảo giữa van tiết lưu (điều chỉnh lưu lượng) và van một chiều (cho phép dòng chảy tự do theo hướng đối diện). Khác với van tiết lưu thông thường làm giảm lưu lượng ở cả hai hướng, van này cung cấp sự linh hoạt vượt trội cho các ứng dụng yêu cầu tốc độ khác nhau giữa hai chiều chuyển động của xi lanh.

Về mặt định nghĩa kỹ thuật, van tiết lưu 1 chiều là thiết bị khí nén hoặc thủy lực điều khiển lưu lượng chỉ theo một chiều bằng cơ chế kim van, trong khi chiều ngược lại lưu chất đi qua tự do nhờ tích hợp van một chiều (bi hoặc đĩa van). Đây là giải pháp tiêu chuẩn để điều khiển tốc độ của xi lanh trong hầu hết các dây chuyền sản xuất hiện đại.

Cấu tạo và nguyên lý hoạt động của van tiết lưu 1 chiều

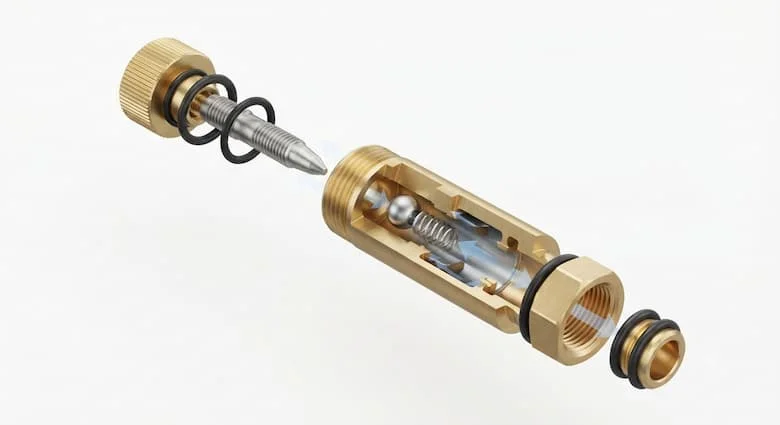

Cấu tạo của một thiết bị thường gồm:

• Thân van: Vật liệu đa dạng từ đồng, nhôm đến inox.

• Núm điều chỉnh: Giúp người dùng tinh chỉnh kim tiết lưu.

• Kim tiết lưu: Kiểm soát khe hở dòng chảy.

• Bi van (hoặc đĩa van): Cơ chế van một chiều.

• Lò xo và gioăng làm kín: Đảm bảo độ kín khít.

Nguyên lý vận hành:

• Chiều tiết lưu: Lưu lượng bị hạn chế bởi độ mở của kim van, từ đó làm chậm tốc độ của dòng lưu chất.

• Chiều ngược lại: Áp suất đẩy bi van mở hoàn toàn, cho phép lưu chất đi qua tự do mà không chịu bất kỳ lực cản nào.

Cơ chế này cho phép xi lanh tiến nhanh nhưng lùi chậm (hoặc ngược lại) để đảm bảo độ chính xác khi vận hành.

Phân tích chuyên sâu: Phân loại và so sánh

Các loại van phổ biến

• Van tiết lưu khí nén: Thiết kế gọn, thường dùng nối nhanh (push-in).

• Van tiết lưu thủy lực: Kết cấu vững chắc, chịu áp suất rất cao.

• Van nối ren/nối nhanh: Linh hoạt cho nhiều kiểu đấu nối đường ống.

• Van inox/đồng: Tùy chọn vật liệu cho môi trường làm việc khắc nghiệt hoặc thực phẩm.

So sánh để lựa chọn đúng

Sự khác biệt cốt lõi nằm ở khả năng "tự do hóa" dòng chảy ngược, điều mà các loại van khác không làm được, giúp xi lanh quay lại trạng thái ban đầu nhanh chóng mà không gây cản trở dòng chảy.

Ứng dụng thực tế và những sai lầm thường gặp

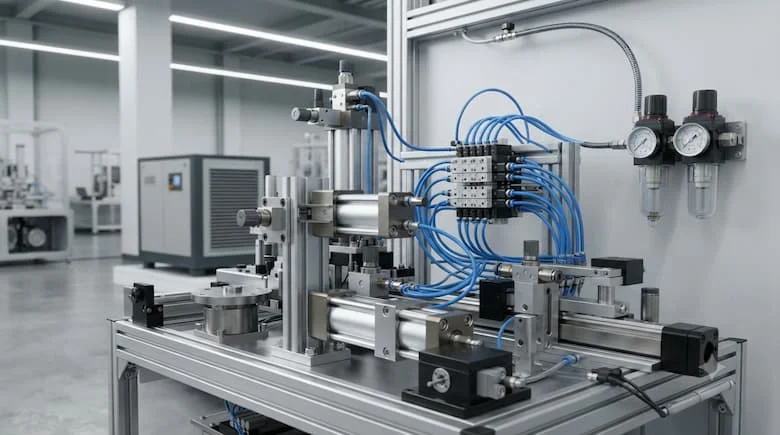

Van tiết lưu một chiều xuất hiện dày đặc trong:

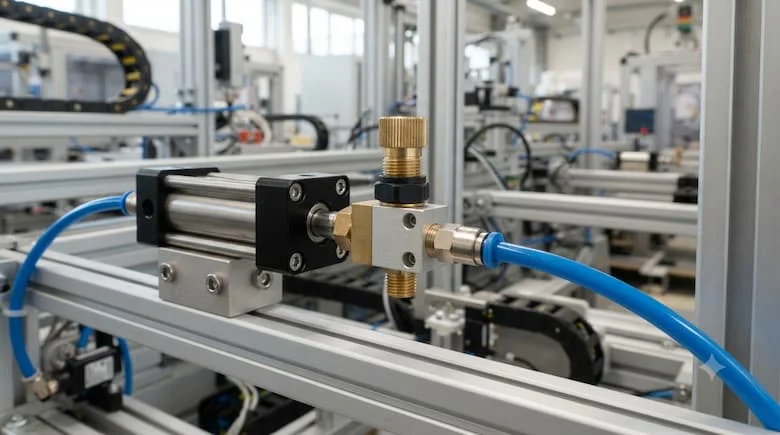

• Hệ thống xi lanh khí nén: Điều khiển tốc độ đóng/mở cửa, cánh tay robot.

• Hệ thống thủy lực: Điều khiển chuyển động của các cơ cấu nâng hạ.

• Dây chuyền tự động: Máy đóng gói, máy ép, các thiết bị lắp ráp yêu cầu độ chính xác cao.

Những sai lầm thường gặp:

• Lắp sai chiều dòng chảy: Điều này khiến van không thể tiết lưu hoặc chặn hoàn toàn dòng chảy. Hãy luôn chú ý đến ký hiệu mũi tên trên thân van.

• Chọn sai kích thước lưu lượng: Nếu van quá nhỏ so với xi lanh, tốc độ sẽ bị hạn chế dù mở van tối đa.

• Không vệ sinh định kỳ: Cặn bẩn trong khí nén làm kẹt kim tiết lưu, khiến tốc độ xi lanh thay đổi thất thường. Giải pháp là lắp bộ lọc khí nén phía trước hệ thống.

Checklist và hướng dẫn lắp đặt

Checklist lựa chọn

• Môi chất: Xác định rõ dùng cho khí nén hay dầu thủy lực (áp suất khác nhau hoàn toàn).

• Áp suất làm việc: Chọn van có dải chịu áp phù hợp với máy nén hoặc bơm thủy lực.

• Kích thước kết nối: Phù hợp với cỡ ống hiện hữu của hệ thống.

• Lưu lượng: Đảm bảo đủ lưu lượng để xi lanh đạt tốc độ yêu cầu.

Hướng dẫn lắp đặt & điều chỉnh

1. Ngắt nguồn: Luôn đảm bảo hệ thống không có áp suất trước khi lắp đặt.

2. Lắp đúng chiều: Quan sát kỹ ký hiệu mũi tên trên thân van (chiều tiết lưu).

3. Kết nối: Siết ren vừa đủ chặt, tránh làm biến dạng ren hoặc gioăng.

4. Điều chỉnh: Mở van tối đa, sau đó siết dần kim tiết lưu cho đến khi đạt tốc độ xi lanh mong muốn.

5. Kiểm tra: Vận hành thử hệ thống xem tốc độ ổn định chưa, sau đó khóa núm điều chỉnh (nếu có khóa).

FAQ

1.Van tiết lưu một chiều là gì?

Là thiết bị điều chỉnh lưu lượng một chiều và cho dòng chảy tự do ở chiều còn lại.

2.Có dùng cho thủy lực được không?

Có, nhưng phải dùng loại chuyên dụng chịu áp suất cao.

3.Tại sao cần dùng van này cho xi lanh?

Để tránh va đập mạnh và điều khiển hành trình chính xác hơn.

4.Tại sao tốc độ xi lanh không đổi dù chỉnh van?

Có thể van bị kẹt cặn bẩn hoặc lắp sai chiều mũi tên.

5.Có cần bảo trì không?

Có, cần xả bỏ bụi bẩn trong khí nén thường xuyên để bảo vệ kim van.

Kết luận

Van tiết lưu một chiều là "trái tim" của hệ thống kiểm soát hành trình trong công nghiệp. Việc lựa chọn đúng loại van, lắp đặt đúng chiều và bảo trì định kỳ sẽ giúp hệ thống của bạn hoạt động mượt mà, ổn định, kéo dài tuổi thọ cho các bộ phận chấp hành và giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành.
