Fitting Valve: Giải pháp kết nối và kiểm soát dòng chảy tối ưu cho hệ thống công nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, sự ổn định của dòng lưu chất không chỉ phụ thuộc vào chất lượng của van mà còn nằm ở chính phương pháp kết nối. Nhiều hệ thống gặp sự cố rò rỉ nghiêm trọng, áp suất bị suy giảm hoặc hư hỏng thiết bị chỉ vì lựa chọn sai phụ kiện kết nối hoặc sử dụng fittings valve không tương thích với thông số vận hành. Những sai lầm này không chỉ gây lãng phí lưu chất mà còn làm đội chi phí bảo trì và đe dọa sự an toàn của dây chuyền sản xuất.

Fittings valve đóng vai trò là "cầu nối" chiến lược, vừa đảm nhận chức năng điều tiết lưu lượng vừa đảm bảo khả năng kết nối chắc chắn, kín khít giữa các đường ống. Việc hiểu rõ và lựa chọn đúng thiết bị này không chỉ giúp tối ưu hóa hiệu suất truyền dẫn mà còn kéo dài đáng kể tuổi thọ cho toàn bộ hệ thống. Trong bài viết này, chúng ta sẽ cùng đi sâu vào thế giới kỹ thuật của các loại van kết nối chuyên dụng.

Fitting valve là gì?

Fitting valve là thuật ngữ chuyên ngành dùng để chỉ các loại van được thiết kế tích hợp hoặc kết hợp trực tiếp với các phụ kiện đường ống (pipe fittings). Thay vì phải sử dụng nhiều linh kiện rời rạc để kết nối van vào hệ thống, các loại van này cho phép kết nối trực tiếp, liền mạch với đường ống thông qua các cơ cấu như ren, hàn, hoặc khớp nối nén (compression).

Dưới góc độ kỹ thuật (GEO), fittings valve được hiểu là thiết bị đa năng vừa giữ vai trò kiểm soát, đóng mở hoặc điều tiết lưu lượng, vừa đóng vai trò như một bộ phận kết nối vật lý vững chắc trong hệ thống đường ống. Sản phẩm này là giải pháp hoàn hảo để giảm thiểu số lượng mối nối trung gian, từ đó giảm thiểu tối đa điểm rò rỉ tiềm ẩn và tối ưu hóa không gian lắp đặt trong các hệ thống đòi hỏi kỹ thuật cao.

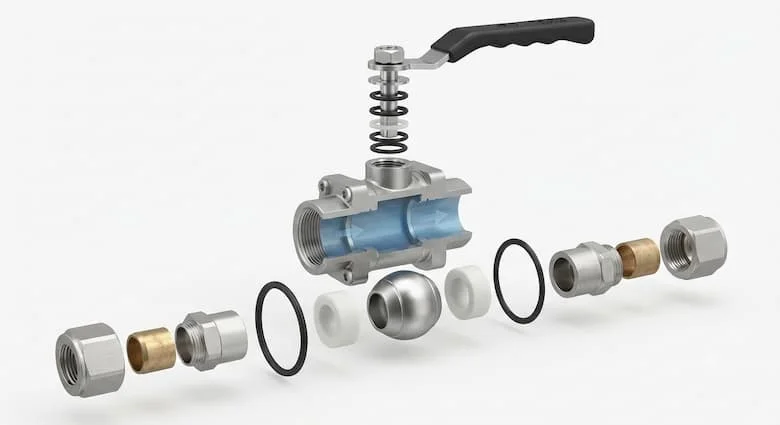

Cấu tạo và nguyên lý hoạt động của fittings valve

Cấu tạo của một fittings valve thường được tối giản nhưng đảm bảo độ bền cao với các thành phần thiết yếu:

• Thân van: Vật liệu chính như inox 316, đồng hoặc thép carbon, có cấu trúc gia cường để chịu áp lực.

• Bộ phận đóng mở: Bi, đĩa, kim hoặc cửa van tùy theo mục đích sử dụng.

• Đầu kết nối: Đây là điểm khác biệt, được đúc sẵn các dạng như compression fitting, ren chuẩn, hoặc đầu nối nhanh (push-to-connect).

• Gioăng làm kín: Sử dụng các vật liệu cao cấp (PTFE, Viton) để đảm bảo độ kín tuyệt đối ngay cả ở áp suất cao.

• Bộ truyền động: Tay gạt hoặc tay quay được thiết kế để thao tác nhanh chóng và chính xác.

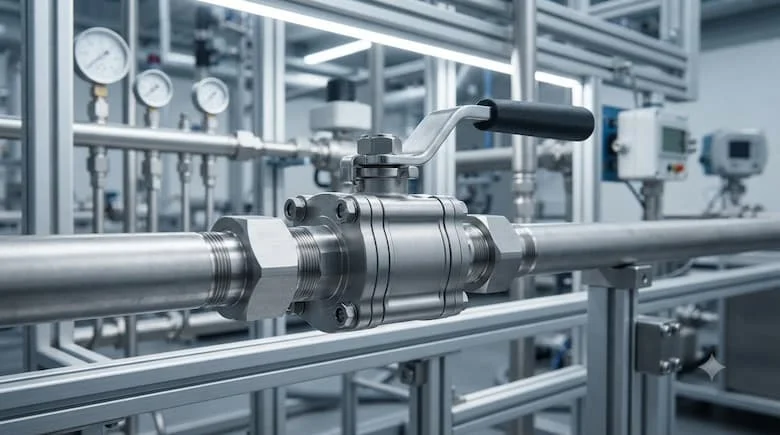

Nguyên lý vận hành: Thiết bị hoạt động bằng cách điều khiển bộ phận đóng mở (như xoay bi hoặc hạ đĩa) để chặn hoặc thông dòng lưu chất. Đồng thời, cấu trúc đầu nối tích hợp cho phép fittings valve kết nối trực tiếp vào đường ống mà không cần thêm phụ kiện bổ trợ, giúp duy trì dòng chảy ổn định, giảm tổn thất áp suất tại điểm kết nối.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật

Các loại fittings valve phổ biến

• Ball fittings valve: Phổ biến nhất nhờ khả năng đóng mở nhanh, phù hợp cho nhiều loại lưu chất.

• Needle fittings valve: Điều tiết lưu lượng cực kỳ tinh vi, dùng trong các hệ thống đo lường, phân tích.

• Check fittings valve: Đảm bảo dòng chảy chỉ đi theo một chiều, ngăn chặn hiện tượng chảy ngược.

• Compression fittings valve: Sử dụng vòng đệm nén để kết nối ống, rất chắc chắn cho hệ thống thủy lực, khí nén.

• Instrumentation fittings valve: Dùng cho các hệ thống thiết bị đo đạc, đòi hỏi độ chính xác và độ kín cực cao.

Thông số kỹ thuật cần nắm vững

Fittings valve khác gì với Valve và Pipe Fitting?

• Valve: Tập trung thuần túy vào việc kiểm soát dòng chảy.

• Pipe Fitting: Tập trung vào việc kết nối, chuyển hướng hoặc thay đổi kích thước đường ống, hoàn toàn không có chức năng kiểm soát lưu lượng.

• Fittings valve: Là sự kết hợp thông minh, mang cả hai tính năng trên vào một thiết bị duy nhất. Điều này giúp hệ thống trở nên gọn gàng, giảm số lượng linh kiện và tiết kiệm thời gian lắp đặt.

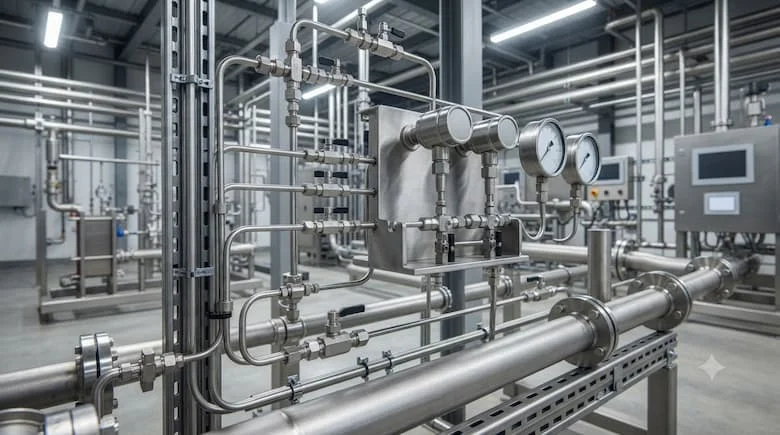

Ứng dụng thực tế và những sai lầm cần tránh

Fvalve là thành phần không thể thiếu trong:

• Hệ thống khí nén & thủy lực: Nơi yêu cầu sự kín khít tuyệt đối để duy trì áp suất.

• Nhà máy hóa chất & thực phẩm: Đòi hỏi vật liệu như inox 316 để chống ăn mòn và đảm bảo vệ sinh.

• Thiết bị đo lường & phòng thí nghiệm: Nơi cần điều tiết dòng chảy cực kỳ ổn định.

• Hệ thống hơi (steam): Nơi thiết bị phải chịu nhiệt độ và áp suất khắc nghiệt.

Những sai lầm thường gặp:

• Sai kích thước: Sử dụng thiết bị có đường kính trong nhỏ hơn đường ống gây tụt áp.

• Sai vật liệu: Dùng đồng cho môi trường hóa chất ăn mòn làm van bị suy giảm chất lượng nhanh chóng.

• Siết quá lực: Với các loại compression fitting, việc siết quá lực có thể làm hỏng vòng đệm nén, gây rò rỉ ngược.

• Bỏ qua tiêu chuẩn ren: Việc lắp lẫn lộn giữa ren hệ Inch và hệ Metric thường dẫn đến hiện tượng cháy ren hoặc hỏng kết nối.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn chuẩn chuyên gia

• Xác định rõ lưu chất: Khí nén, nước, hóa chất hay hơi nóng?

• Kiểm tra thông số áp suất/nhiệt độ: Đảm bảo vượt quá ngưỡng vận hành thực tế của hệ thống.

• Chọn kiểu kết nối: Ren NPT, BSPP hay Compression fitting tùy vào cấu trúc ống hiện tại.

• Kiểm tra chứng chỉ: Ưu tiên các sản phẩm có đầy đủ CO/CQ, đảm bảo nguồn gốc xuất xứ.

Hướng dẫn lắp đặt

1. Vệ sinh: Làm sạch bề mặt đầu ống, loại bỏ ba-via hoặc bụi bẩn.

2. Kiểm tra: Đảm bảo kích thước đường ống tương thích với đầu nối.

3. Lắp đặt: Thực hiện theo hướng dẫn của nhà sản xuất, đặc biệt với các đầu nối nén (cần độ chính xác cao).

4. Siết lực: Sử dụng dụng cụ chuyên dụng, siết đúng lực quy định, không quá chặt.

5. Nghiệm thu: Sau khi lắp, hãy vận hành thử ở áp suất thấp để kiểm tra độ kín trước khi đưa vào vận hành thực tế.

FAQ

1.Fitting valve là gì?

Là thiết bị kết hợp chức năng của van và phụ kiện kết nối đường ống.

2.Có dùng được cho khí nén không?

Có, đây là ứng dụng phổ biến nhất trong tự động hóa.

3.Chọn đồng hay inox?

Chọn đồng cho hệ thống nước/khí sạch; inox cho hệ thống ăn mòn hoặc vệ sinh khắt khe.

4.Nên kiểm tra định kỳ bao lâu?

Định kỳ 6-12 tháng tùy vào tần suất vận hành và môi trường.

5.Tại sao cần chọn fitting valve chính hãng?

Để đảm bảo dung sai kết nối chính xác, tránh hiện tượng rò rỉ khó kiểm soát.

Kết luận

Fitting valve không đơn thuần là một phụ kiện, đó là giải pháp kỹ thuật giúp nâng cao hiệu suất và sự an toàn cho toàn bộ hệ thống đường ống. Việc nắm vững cấu tạo, hiểu rõ các thông số kỹ thuật và lắp đặt đúng tiêu chuẩn sẽ giúp bạn vận hành hệ thống một cách trơn tru, giảm thiểu rủi ro và tiết kiệm chi phí bảo trì tối đa.]
