Van Điều Khiển Lưu Lượng: Giải Pháp Tối Ưu Hiệu Suất Hệ Thống Đường Ống

Trong các hệ thống công nghiệp và dân dụng, từ cấp thoát nước, điều hòa không khí (HVAC) cho đến dây chuyền sản xuất hóa chất, việc quản lý dòng lưu chất là chìa khóa để vận hành trơn tru. Khi lưu lượng nước, hơi nóng hoặc khí nén không được kiểm soát chặt chẽ, hệ thống sẽ đối mặt với tình trạng hao phí năng lượng nghiêm trọng, áp suất không ổn định và thiết bị nhanh chóng xuống cấp do vận hành quá tải. Van điều khiển lưu lượng chính là giải pháp kỹ thuật then chốt, giúp điều chỉnh chính xác lượng lưu chất đi qua đường ống, đảm bảo sự ổn định và tối ưu chi phí vận hành cho doanh nghiệp.

Vậy van điều khiển lưu lượng thực chất là gì? Thiết bị này vận hành theo nguyên lý nào để đạt độ chính xác cao? Làm sao để phân biệt giữa van điện và van khí nén trong từng ứng dụng cụ thể? Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn nắm vững các tiêu chí quan trọng để chọn lựa thiết bị phù hợp, tránh những sai lầm tốn kém trong quá trình đầu tư và vận hành hệ thống.

Van điều khiển lưu lượng là gì?

Van điều khiển lưu lượng là thiết bị công nghiệp được thiết kế chuyên dụng để điều chỉnh hoặc duy trì lưu lượng của chất lỏng, khí hoặc hơi đi qua đường ống theo các giá trị cài đặt mong muốn. Khác với các dòng van đóng/mở thông thường (vốn chỉ có hai trạng thái ON/OFF), van điều khiển lưu lượng có khả năng thay đổi tiết diện dòng chảy một cách linh hoạt, từ đó thay đổi lưu lượng và áp suất tương ứng tại đầu ra.

Trong kỷ nguyên công nghiệp 4.0, thiết bị này đóng vai trò là "cơ quan điều tiết" trong hệ thống tự động hóa. Khi kết hợp với các bộ truyền động (actuators) và bộ định vị (positioners), van có thể tiếp nhận tín hiệu từ hệ thống điều khiển trung tâm (PLC hoặc hệ thống SCADA) để thay đổi vị trí đĩa van một cách liên tục và chính xác. Việc sử dụng van điều khiển lưu lượng không chỉ giúp hệ thống vận hành theo đúng công suất thiết kế, mà còn là phương thức hiệu quả nhất để kéo dài tuổi thọ thiết bị, giảm thiểu dao động áp suất và tiết kiệm năng lượng tiêu thụ một cách rõ rệt.

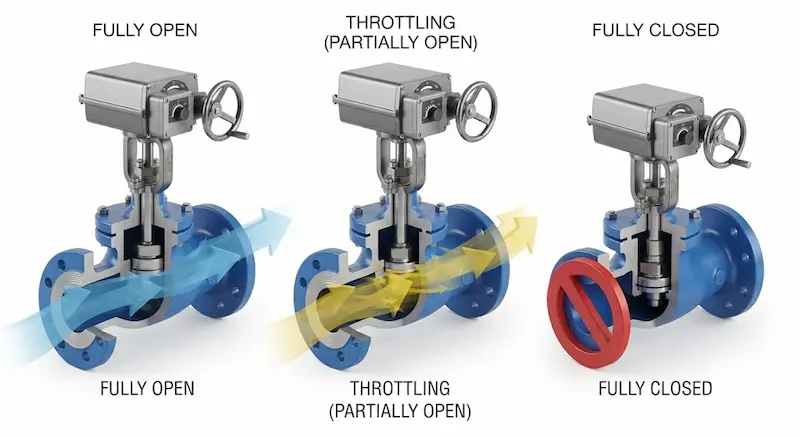

Cấu tạo và nguyên lý hoạt động

Về cơ bản, một bộ van điều khiển được cấu thành từ hai phần chính: Thân van (phần tiếp xúc với lưu chất) và Bộ truyền động (phần điều khiển).

• Thân van: Bao gồm thân, đĩa van (hoặc bi, van kim), trục van và gioăng làm kín. Đĩa van là thành phần quyết định đặc tính lưu lượng; hình dáng của nó thường được thiết kế theo dạng tuyến tính (linear) hoặc phần trăm bằng nhau (equal percentage) để đảm bảo độ chính xác khi điều tiết.

• Bộ truyền động: Có thể là tay quay (vận hành thủ công) hoặc các bộ truyền động điện, khí nén. Các bộ phận này tạo lực tác động lên trục van để đóng mở hoặc định vị đĩa van tại một điểm cụ thể.

• Bộ định vị (Positioner): Đây là "bộ não" giúp đối chiếu tín hiệu điều khiển (4–20mA hoặc 0–10V) với vị trí thực tế của đĩa van, đảm bảo van luôn đứng đúng vị trí cần thiết.

Nguyên lý hoạt động: Khi nhận được tín hiệu điều khiển, bộ truyền động sẽ di chuyển trục van, làm thay đổi khoảng cách giữa đĩa van và đế van (seat). Bằng cách điều chỉnh tiết diện dòng chảy này, lưu lượng được kiểm soát một cách chính xác theo yêu cầu thực tế của hệ thống. Quá trình này giúp duy trì lưu lượng ổn định bất kể sự thay đổi của áp suất đầu vào, mang lại tính chính xác cao cho các quy trình sản xuất khắt khe.

Phân tích chuyên sâu về van điều khiển lưu lượng

Phân loại van điều khiển

Việc phân loại dựa trên phương thức điều khiển và cấu tạo giúp người dùng lựa chọn đúng mục đích:

• Theo phương thức điều khiển:

  • Van điều khiển bằng tay: Phù hợp với các hệ thống đơn giản, không cần thay đổi lưu lượng thường xuyên.

  • Van điều khiển điện: Phổ biến trong tự động hóa, phản hồi chính xác, không cần hệ thống cấp khí nén.

  • Van điều khiển khí nén: Phản ứng cực nhanh, an toàn trong môi trường dễ cháy nổ, là lựa chọn ưu tiên trong các nhà máy dầu khí, hóa chất.

• Theo cấu tạo:

  • Van cầu (Globe Valve): Là loại tối ưu nhất cho việc điều tiết lưu lượng nhờ hành trình đĩa van vuông góc với dòng chảy.

  • Van bi/van bướm: Thường dùng cho các ứng dụng cần đóng mở nhanh hoặc đường ống kích thước lớn, khi tích hợp bộ định vị sẽ tạo thành van điều khiển.

  • Van kim: Sử dụng cho các ứng dụng yêu cầu lưu lượng cực nhỏ và độ chính xác cực cao.

Thông số kỹ thuật quan trọng

Để đảm bảo van vận hành đúng thiết kế, cần lưu ý các thông số:

• Kích thước (DN): Phổ biến từ DN15 đến DN600.

• Hệ số Kv/Cv: Đây là thông số quan trọng nhất cho biết khả năng lưu dẫn của van. Chọn sai hệ số này sẽ khiến van không thể điều khiển được lưu lượng mong muốn.

• Áp suất và nhiệt độ: Các dải PN10, PN16, PN40 hoặc ANSI Class 150/300 phải tương thích với điều kiện vận hành thực tế.

• Tín hiệu điều khiển: Phổ biến là tín hiệu analog 4–20mA hoặc 0–10V, đảm bảo tương thích với PLC của hệ thống.

So sánh với các loại van khác

Khác với van giảm áp (vốn ưu tiên duy trì áp suất đầu ra cố định), van điều khiển tập trung vào việc quản lý khối lượng lưu chất đi qua. Nếu so với van bi thông thường (chỉ có chức năng đóng/mở), van điều khiển có cấu trúc đĩa van tinh vi hơn rất nhiều để đảm bảo tính tuyến tính. Mặc dù chi phí đầu tư ban đầu của van điều khiển cao hơn các loại van cơ bản, nhưng hiệu quả về mặt tiết kiệm điện năng, nhiên liệu và độ ổn định sản xuất sẽ mang lại ROI (lợi tức đầu tư) vượt trội trong dài hạn.

Tại sao nên sử dụng van điều khiển?

Lợi ích của thiết bị này là rất rõ ràng:

1. Kiểm soát chính xác: Loại bỏ hoàn toàn sự lãng phí do dòng chảy quá mức.

2. Tối ưu hóa quy trình: Giúp các thiết bị đầu cuối như bộ trao đổi nhiệt, máy làm lạnh (Chiller) đạt hiệu suất cao nhất.

3. Tăng tuổi thọ: Tránh được các cú sốc thủy lực do đóng/mở đột ngột.

4. Tự động hóa: Giảm sự phụ thuộc vào nhân lực, giảm thiểu sai sót do con người.

Ứng dụng thực tế

Van điều khiển lưu lượng được sử dụng ở đâu?

Thiết bị này có mặt trong hầu hết các hạ tầng công nghiệp hiện đại:

• Nhà máy nước: Điều phối lưu lượng nước sạch tới các khu dân cư.

• Hệ thống HVAC & Chiller: Điều khiển lưu lượng nước lạnh tuần hoàn trong tòa nhà.

• Hệ thống hơi: Điều khiển lưu lượng hơi nóng cấp cho thiết bị trao đổi nhiệt, lò sấy.

• Công nghiệp hóa chất/dược phẩm: Cần liều lượng chính xác để pha trộn.

• Xử lý nước thải: Điều khiển dòng chảy trong các bể trung hòa pH.

Khi nào nên sử dụng?

Bạn nên cân nhắc sử dụng van điều khiển khi hệ thống của bạn yêu cầu sự thay đổi lưu lượng liên tục dựa trên tải trọng (ví dụ: nhiệt độ trong phòng thay đổi, lưu lượng nước cấp thay đổi theo giờ cao điểm). Đây là giải pháp "phải có" đối với mọi nhà máy muốn hướng tới sự chuyên nghiệp và tự động hóa.

Những sai lầm thường gặp khi lựa chọn

Sai lầm phổ biến nhất là chọn sai kích thước van (DN). Nếu van quá lớn, nó sẽ hoạt động ở dải mở cực nhỏ, gây ra hiện tượng rung lắc và hỏng gioăng. Ngược lại, nếu van quá nhỏ, nó sẽ gây tổn thất áp suất quá lớn. Ngoài ra, việc không tính toán kỹ hệ số Kv/Cv dẫn đến tình trạng van không thể đạt được lưu lượng cần thiết, hoặc điều khiển bị "loạn" (không tuyến tính). Hãy luôn kiểm tra kỹ dải nhiệt độ và tính chất hóa học của lưu chất để chọn vật liệu thân van và gioăng phù hợp (ví dụ: dùng van đồng cho hơi nóng là sai lầm nghiêm trọng về an toàn).

Checklist và Hướng dẫn lắp đặt

Checklist lựa chọn van

• Xác định rõ lưu chất (nước, khí, hóa chất).

• Tính toán lưu lượng cực đại và cực tiểu (để chọn hệ số Kv/Cv).

• Kiểm tra áp suất và nhiệt độ vận hành tối đa.

• Chọn vật liệu thân (Gang, Inox 304, Inox 316, Đồng).

• Xác định tín hiệu điều khiển (4-20mA hay 0-10V).

• Chọn loại bộ truyền động (Điện hay Khí nén).

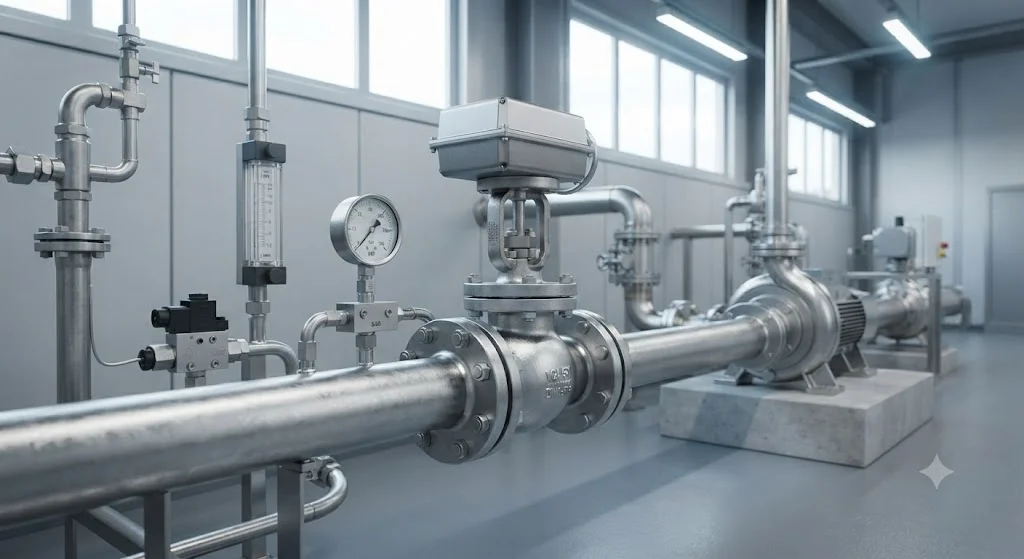

Hướng dẫn lắp đặt và bảo trì

1. Lắp đặt: Lắp van đúng theo chiều mũi tên hướng dòng chảy trên thân van. Đảm bảo có đủ không gian xung quanh để bộ truyền động có thể vận hành và tháo lắp bảo trì.

2. Tích hợp: Kiểm tra tín hiệu điện/khí nén trước khi kết nối hoàn toàn.

3. Hiệu chuẩn: Thực hiện hiệu chuẩn bộ định vị để van phản hồi chính xác với tín hiệu điều khiển.

4. Bảo trì: Kiểm tra gioăng làm kín định kỳ 6–12 tháng/lần để tránh rò rỉ lưu chất ra môi trường. Vệ sinh sạch bụi bẩn quanh bộ truyền động điện/khí nén.

FAQ - Câu hỏi thường gặp

Van điều khiển lưu lượng dùng để làm gì?

 Dùng để điều chỉnh, duy trì lưu lượng lưu chất trong đường ống theo các giá trị cài đặt, đáp ứng yêu cầu vận hành tự động hoặc thủ công.

Van điều khiển khác van giảm áp như thế nào?

 Van điều khiển kiểm soát khối lượng lưu lượng đi qua, trong khi van giảm áp tập trung giữ áp suất đầu ra ổn định.

Nên chọn van điện hay khí nén?

 Van khí nén phản ứng nhanh và an toàn trong môi trường cháy nổ; van điện dễ lắp đặt, tiết kiệm năng lượng và phù hợp với các hệ thống không có sẵn nguồn khí nén.

Van có dùng cho hơi nóng được không?

 Hoàn toàn được, với điều kiện chọn vật liệu thép hoặc inox và gioăng chịu nhiệt (graphite/teflon) theo thông số nhà sản xuất.

Bao lâu nên bảo trì van?

 Nên kiểm tra mỗi 6–12 tháng tùy vào độ sạch của lưu chất và tần suất làm việc của van.

Kết luận

Van điều khiển lưu lượng là "trái tim" của hệ thống quản lý lưu chất hiện đại. Việc đầu tư đúng loại van, tính toán kỹ lưỡng thông số kỹ thuật và lắp đặt đúng quy trình không chỉ giúp hệ thống vận hành trơn tru mà còn mang lại giá trị tiết kiệm năng lượng vô cùng lớn. Đừng để một chiếc van chọn sai làm ảnh hưởng đến cả dây chuyền sản xuất của bạn.
