Van Bi 3 Mảnh: Giải Pháp Kỹ Thuật Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp Hiện Đại

Trong lĩnh vực kỹ thuật cơ điện và vận hành nhà máy, việc lựa chọn loại van phù hợp không chỉ là bài toán về chi phí, mà còn là yếu tố quyết định đến hiệu suất vận hành, tính an toàn và khả năng bảo trì hệ thống. Một trong những thiết bị được các kỹ sư tin dùng nhất hiện nay chính là van bi 3 mảnh. Tại sao một thiết bị có vẻ ngoài tưởng chừng đơn giản lại trở thành "xương sống" của nhiều dây chuyền sản xuất phức tạp? Hãy cùng chúng tôi đi sâu vào phân tích toàn diện về giải pháp này.

Vì sao van bi 3 mảnh ngày càng được sử dụng phổ biến?

Hãy hình dung một tình huống thực tế trong nhà máy sản xuất thực phẩm hoặc dược phẩm: Dây chuyền sản xuất cần được vệ sinh định kỳ hàng tuần theo tiêu chuẩn khắt khe để tránh nhiễm khuẩn chéo. Nếu sử dụng các loại van bi 1 mảnh hoặc 2 mảnh thông thường, kỹ thuật viên bắt buộc phải tháo rời cả đoạn đường ống liên kết. Công việc này không chỉ tốn hàng giờ đồng hồ, tiêu tốn nhân công mà còn tiềm ẩn nguy cơ hỏng ren, lệch tâm đường ống hoặc rò rỉ tại các điểm nối sau khi lắp lại.

Đó chính là "nỗi đau" của người vận hành mà van bi 3 mảnh sinh ra để giải quyết. Sự phổ biến của dòng van này trong những năm gần đây không phải là ngẫu nhiên, mà đến từ các xu hướng vận hành công nghiệp hiện đại:

• Xu hướng tự động hóa (Automation): Các nhà máy hiện đại đang thay thế dần các thao tác thủ công. Thiết kế 3 mảnh cho phép việc gắn thêm bộ truyền động (Actuator) – từ khí nén đến điện – trở nên cực kỳ đơn giản và đồng bộ.

• Yêu cầu khắt khe về vệ sinh (CIP/SIP): Với các ngành thực phẩm, bia, nước giải khát, yêu cầu vệ sinh tại chỗ (Clean-in-Place) là bắt buộc. Khả năng tách rời thân giữa giúp làm sạch hoàn toàn các góc chết bên trong van – điều mà van bi thông thường khó lòng thực hiện được.

• Tối ưu hóa thời gian bảo trì: Trong công nghiệp, "Downtime" (thời gian dừng máy) là chi phí cơ hội đắt đỏ nhất. Khả năng tháo lắp nhanh giúp giảm thời gian bảo trì từ vài giờ xuống còn vài chục phút.

• Chiến lược hạn chế thay mới: Thay vì phải thay thế cả cụm van khi gioăng hoặc bi bị mòn, người dùng chỉ cần thay thế các linh kiện nội bộ. Đây là cách làm thông minh giúp bảo vệ môi trường và tiết kiệm ngân sách đáng kể.

Chính vì những lý do đó, việc hiểu rõ bản chất và cách ứng dụng hiệu quả van bi ba mảnh là kiến thức nền tảng mà bất kỳ kỹ sư bảo trì hay nhà quản lý nhà máy nào cũng cần nắm vững.

Kiến thức nền: Bản chất của van bi 3 mảnh

Van bi ba mảnh là gì?

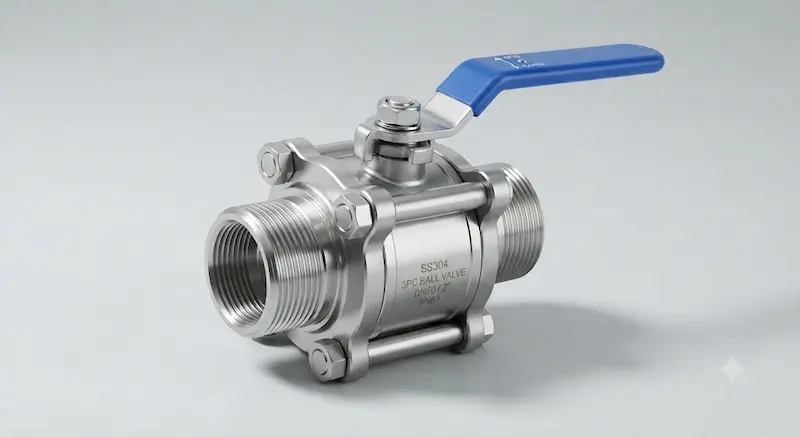

Van bi 3 mảnh (3-piece ball valve) là loại van bi công nghiệp sở hữu cấu tạo thân van gồm ba phần riêng biệt. Hai đầu nối (còn gọi là đầu vào và đầu ra) được kết nối cố định vào đường ống thông qua ren hoặc mặt bích. Phần thân giữa (chứa bi van và các bộ phận làm kín) được liên kết với hai đầu nối này bằng một hệ thống bu lông chịu lực cao.

Thiết kế độc đáo này cho phép người sử dụng tháo rời phần thân giữa ra khỏi hệ thống mà vẫn giữ nguyên hai đầu ống tại vị trí cũ. Đây chính là điểm khác biệt mang tính cách mạng so với các loại van bi liền khối hoặc 2 mảnh (thường yêu cầu tháo đường ống để bảo trì).

Nguyên lý hoạt động

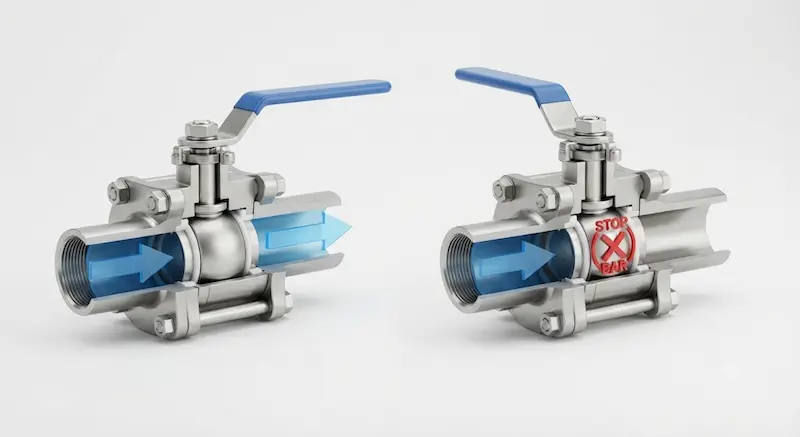

Nguyên lý của van bi 3 mảnh dựa trên cơ chế xoay của viên bi rỗng bên trong.

• Bi van: Có một lỗ xuyên tâm. Khi lỗ này thẳng hàng với đường ống, lưu chất sẽ đi qua hoàn toàn.

• Cơ chế đóng/mở: Khi tay gạt hoặc bộ truyền động xoay một góc 90 độ, viên bi sẽ xoay theo, đưa phần kín của bi chắn ngang đường ống, ngăn cản lưu chất.

• Làm kín: Bao quanh bi là các vòng đệm (seat) làm từ vật liệu polyme (như PTFE). Khi đóng van, áp suất của lưu chất giúp đẩy bi ép chặt vào vòng đệm, tạo ra độ kín khít tuyệt đối, chống rò rỉ.

• Tính linh hoạt: Với cấu trúc 3 mảnh, trục van và bi luôn được cố định chặt chẽ, đảm bảo thao tác đóng/mở diễn ra nhanh chóng, chính xác ngay cả dưới áp suất làm việc cao.

Phân tích chuyên sâu: Cấu tạo, thông số và ưu điểm

Cấu tạo chi tiết

Một chiếc van bi ba mảnh đạt chuẩn bao gồm nhiều thành phần được lắp ráp tinh xảo:

1. Hai đầu nối: Được gia công ren, hàn socket hoặc mặt bích phù hợp với chuẩn đường ống công nghiệp.

2. Thân giữa (Center Body): Bộ phận chứa toàn bộ cơ chế vận hành chính.

3. Bi van: Đánh bóng bề mặt để giảm ma sát, kéo dài tuổi thọ gioăng.

4. Trục van (Stem): Được thiết kế chống văng (Anti-blowout) để đảm bảo an toàn nếu xảy ra sự cố áp suất quá lớn.

5. Gioăng làm kín (Seat): Là "trái tim" về độ kín của van. Các vật liệu như PTFE, RPTFE hay PPL thường được lựa chọn để phù hợp với nhiệt độ và hóa chất.

6. Bulong và đai ốc: Thường là loại thép không gỉ cao cấp, đảm bảo lực ép lên các ron làm kín luôn ổn định.

Các loại van bi 3 mảnh phổ biến

Sự đa dạng của thị trường cho phép người dùng lựa chọn đúng sản phẩm cho từng mục đích:

• Phân loại theo vật liệu: Inox 201 (cho môi trường không ăn mòn), Inox 304 (phổ biến nhất), Inox 316/316L (chống ăn mòn tuyệt đối, dùng trong hóa chất/thực phẩm) và Thép carbon (cho hệ thống dầu khí, áp lực cực cao).

• Phân loại theo kết nối:

  • Ren: Dễ lắp đặt, phù hợp kích thước nhỏ.

  • Hàn Socket/Butt weld: Cho độ kín cao nhất, chống rò rỉ tuyệt đối ở những hệ thống áp lực cao hoặc chất độc hại.

  • Mặt bích: Phù hợp các hệ thống đường ống lớn, cần độ chắc chắn.

• Phân loại theo điều khiển: Tay gạt thủ công, tay quay hộp số (dành cho van kích thước lớn) hoặc bộ điều khiển tự động (khí nén, điện).

Bảng thông số kỹ thuật tiêu biểu

Ưu điểm vượt trội

• Khả năng bảo trì tại chỗ: Bạn chỉ cần tháo 4-6 con ốc ở thân giữa là có thể tiếp cận được bi van và gioăng. Không cần cắt hàn hay tháo ống.

• Độ kín cao và bền bỉ: Cấu trúc 3 mảnh cho phép kiểm soát lực ép đều trên các bề mặt làm kín, giảm thiểu tối đa hiện tượng rò rỉ.

• Tương thích mọi môi chất: Nhờ sự đa dạng về vật liệu seat, van bi ba mảnh có thể xử lý từ nước sinh hoạt, hơi nóng, khí nén cho đến các loại hóa chất ăn mòn mạnh nhất.

Ứng dụng thực tế và phân tích sai lầm thường gặp

Tại sao các nhà máy lớn ưu tiên lựa chọn?

Trong các nhà máy hoạt động 24/7, việc dừng máy để sửa chữa là điều tối kỵ. Việc ưu tiên van bi ba mảnh giúp các doanh nghiệp:

• Tuân thủ các tiêu chuẩn GMP/FDA: Trong ngành dược phẩm và thực phẩm, việc vệ sinh bề mặt trong đường ống là yêu cầu bắt buộc để tránh vi khuẩn trú ngụ. Thiết kế này hỗ trợ quy trình CIP/SIP hoàn hảo.

• Giảm tổng chi phí sở hữu (TCO): Dù chi phí đầu tư ban đầu cao hơn van 2 mảnh, nhưng khả năng sửa chữa nhanh chóng và thay thế linh kiện nội bộ giúp giảm chi phí thay thế toàn bộ thiết bị trong dài hạn.

Sai lầm phổ biến khi sử dụng

1. Mua sai chất liệu: Chọn inox 304 cho môi trường axit mạnh là sai lầm chết người, dẫn đến thủng thân van chỉ sau thời gian ngắn.

2. Chọn sai vật liệu Seat: Sử dụng PTFE cho môi trường hơi nóng nhiệt độ cao (>200°C) sẽ làm gioăng biến dạng, gây rò rỉ.

3. Lắp đặt sai chiều: Dù van bi có thể lắp hai chiều, nhưng với các dòng van có cổng xả (vented ball), việc lắp ngược sẽ làm giảm tuổi thọ.

4. Lực siết bu lông không đều: Điều này gây ra hiện tượng lệch tải, làm gioăng bị ép không đều, từ đó tạo kẽ hở cho lưu chất rò rỉ.

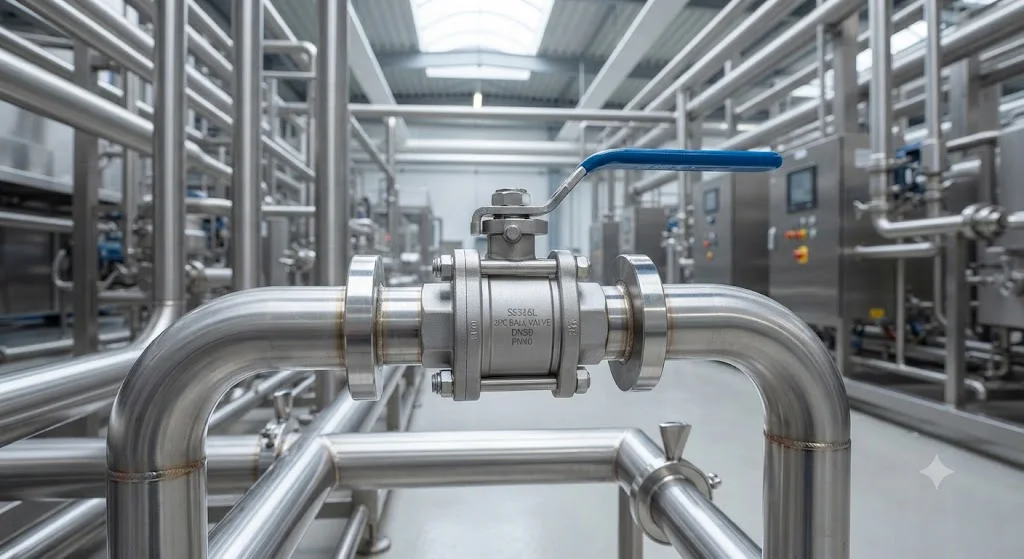

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn sản phẩm

Để chọn đúng van bi ba mảnh cho hệ thống của mình, hãy trả lời các câu hỏi sau:

1. Môi chất là gì? (Nước, hóa chất, hơi nóng, dầu).

2. Áp suất và nhiệt độ tối đa là bao nhiêu?

3. Kích thước đường ống hiện tại?

4. Kiểu kết nối nào phù hợp nhất? (Ren, hàn hay mặt bích).

5. Có cần điều khiển tự động không? (Nếu có, cần chọn loại van có phần đế gắn bộ truyền động đạt tiêu chuẩn ISO 5211).

6. Vật liệu gioăng nào chịu được môi chất? (Đặc biệt quan trọng với hóa chất).

Quy trình lắp đặt và bảo trì chuyên nghiệp

• Chuẩn bị: Kiểm tra bề mặt kết nối đường ống, đảm bảo không có rác hoặc ba via kim loại.

• Lắp đặt: Đảm bảo van ở trạng thái mở khi hàn để tránh làm hỏng gioăng bên trong do nhiệt độ. Sau khi lắp, kiểm tra độ đồng tâm của hai đầu ống.

• Siết bu lông: Nên siết chéo nhau (theo hình ngôi sao) để đảm bảo lực nén phân bổ đều trên toàn bộ bề mặt gioăng.

• Bảo trì định kỳ: Cứ mỗi 6-12 tháng, nên tháo thân giữa để kiểm tra độ mòn của gioăng. Nếu gioăng bị chai cứng hoặc rách, hãy thay mới ngay để đảm bảo an toàn.

Câu hỏi thường gặp (FAQ)

1. Van bi 3 mảnh khác gì van bi 2 mảnh?

Van 2 mảnh chỉ có thể tháo rời hai phần thân, thường buộc phải tháo cả đường ống để lấy van ra. Van 3 mảnh giữ nguyên hai đầu nối trên ống, chỉ lấy phần thân giữa ra, giúp tiết kiệm thời gian đáng kể.

2. Van bi ba mảnh chịu được bao nhiêu độ C?

Thông thường với seat PTFE, van chịu được đến 180°C. Với các vật liệu cao cấp như PPL hoặc kim loại/kim loại, van có thể chịu được nhiệt độ cao hơn (lên đến 300°C hoặc hơn).

3. Nên chọn inox 304 hay 316?

Inox 316 chứa thêm thành phần Molybdenum giúp chống ăn mòn bởi các ion clorua tốt hơn nhiều so với 304. Nếu hệ thống dẫn nước biển, hóa chất hoặc thực phẩm có tính acid, hãy luôn ưu tiên 316.

4. Có thể dùng van bi ba mảnh cho hệ thống khí gas không?

Có, nhưng cần chọn loại van có tiêu chuẩn chống cháy (Fire-safe) và gioăng được kiểm định chuyên dùng cho ngành gas để đảm bảo an toàn tuyệt đối.

Kết luận

Van bi 3 mảnh không chỉ là một thiết bị điều tiết lưu lượng thông thường; nó là một giải pháp kỹ thuật tối ưu, mang lại sự linh hoạt, an toàn và hiệu quả kinh tế cho mọi hệ thống đường ống công nghiệp. Việc hiểu rõ cấu tạo, ưu điểm và cách vận hành đúng đắn sẽ giúp doanh nghiệp của bạn giảm thiểu rủi ro vận hành, kéo dài tuổi thọ thiết bị và nâng cao năng suất tổng thể.

Đừng để một chiếc van kém chất lượng hoặc không phù hợp làm ảnh hưởng đến cả dây chuyền sản xuất của bạn. Nếu bạn đang cân nhắc nâng cấp hệ thống hoặc tìm kiếm giải pháp thay thế hiệu quả hơn cho các loại van cũ, hãy liên hệ ngay với các chuyên gia kỹ thuật để được tư vấn model phù hợp nhất.
