Van điều chỉnh lưu lượng khí : Giải Pháp Tối Ưu Kiểm Soát Tốc Độ và Hiệu Suất Hệ Thống Khí Nén Công Nghiệp

Trong thế giới sản xuất tự động hóa hiện đại, khí nén được coi là "nguồn năng lượng linh hoạt" nhất. Từ các cánh tay robot gắp linh kiện điện tử tinh xảo cho đến những dây chuyền đóng gói thực phẩm công suất lớn, tất cả đều vận hành dựa trên dòng khí nén. Tuy nhiên, bản chất của khí nén là một môi chất có tính đàn hồi cao, khiến việc kiểm soát chuyển động của các cơ cấu chấp hành (như xi lanh, bộ kẹp) trở nên vô cùng khó khăn nếu không có sự can thiệp của các thiết bị chuyên dụng. Đó là lúc van điều chỉnh lưu lượng khí xuất hiện.

Việc điều chỉnh chính xác tốc độ và lưu lượng không chỉ là bài toán về kỹ thuật vận hành, mà còn là yếu tố then chốt để bảo vệ thiết bị, tiết kiệm chi phí năng lượng và tối ưu hóa nhịp độ sản xuất. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ từ bản chất, nguyên lý cho đến những kinh nghiệm thực chiến trong việc lựa chọn và lắp đặt van điều chỉnh lưu lượng khí nén.

Vì sao cần điều chỉnh lưu lượng khí trong hệ thống khí nén?

Trong một hệ thống khí nén công nghiệp, áp suất (P) quyết định lực đẩy của xi lanh, còn lưu lượng (Q) mới là yếu tố quyết định tốc độ di chuyển. Nếu bạn cấp trực tiếp khí nén từ van điện từ vào xi lanh mà không qua van tiết lưu, xi lanh sẽ lao đi với vận tốc tối đa ngay lập tức. Điều này gây ra hai hệ lụy nghiêm trọng:

1. Va đập cơ khí: Khi xi lanh chạm đến cuối hành trình, lực quán tính cực lớn sẽ tạo ra những cú "sốc" cơ khí, gây hư hỏng gioăng phớt, giảm tuổi thọ xi lanh và làm rung lắc toàn bộ hệ thống máy móc.

2. Thiếu độ chính xác: Trong các máy gia công hoặc lắp ráp, sự ổn định của tốc độ quyết định chất lượng sản phẩm. Tốc độ thay đổi không kiểm soát sẽ làm sai lệch quy trình kỹ thuật.

Do đó, việc sử dụng van điều chỉnh lưu lượng khí không chỉ là một yêu cầu về mặt kỹ thuật, mà còn là một chiến lược để giảm thời gian chết (downtime), giảm chi phí bảo trì và nâng cao tuổi thọ toàn bộ dây chuyền sản xuất. Sự chuyển dịch từ các hệ thống vận hành thủ công sang tự động hóa 4.0 đòi hỏi sự tinh tế trong việc điều khiển dòng khí, và thiết bị này chính là thành phần cốt lõi thực hiện nhiệm vụ đó.

Kiến thức nền: Van điều chỉnh lưu lượng khí là gì?

Van điều chỉnh lưu lượng khí (thường được biết đến với tên gọi là van tiết lưu khí nén – Air Flow Control Valve) là thiết bị cơ khí được thiết kế để kiểm soát lưu lượng dòng khí nén đi qua đường ống, từ đó điều tiết tốc độ vận hành của các cơ cấu chấp hành (đặc biệt là xi lanh khí nén).

Định nghĩa một cách chuẩn xác: Đây là loại van có khả năng tạo ra một điện trở biến đổi cho dòng khí, giúp điều chỉnh lưu lượng khí nén đi vào hoặc đi ra khỏi xi lanh theo ý muốn. Thiết bị này không làm thay đổi áp suất nguồn (pressure), mà chỉ thay đổi lượng khí (flow) trên một đơn vị thời gian, giúp quá trình di chuyển của cơ cấu trở nên mượt mà, ổn định và có thể dự đoán trước.

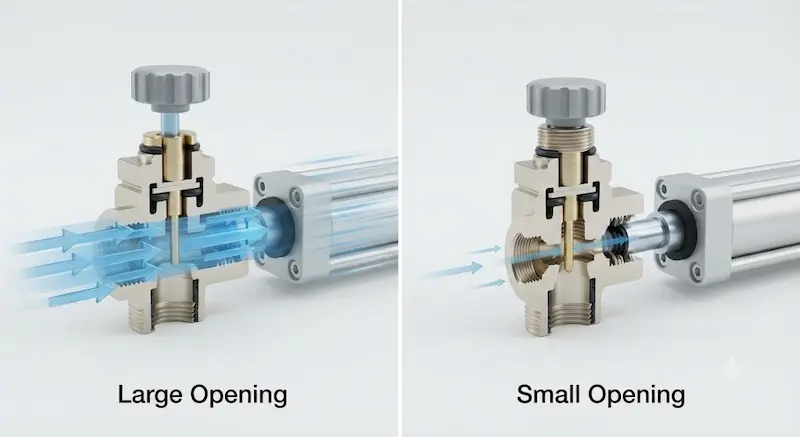

Nguyên lý hoạt động

Nguyên lý cơ bản của van dựa trên sự thay đổi tiết diện đường ống dẫn khí:

• Cấu tạo lỗ tiết lưu: Bên trong thân van được thiết kế một lỗ dẫn khí có kích thước có thể thay đổi được.

• Cơ chế kim van: Một kim điều chỉnh (needle valve) được kết nối với núm vặn bên ngoài. Khi người vận hành xoay núm, kim này sẽ tiến sâu hoặc lùi ra khỏi lỗ dẫn, làm thu hẹp hoặc mở rộng diện tích bề mặt mà khí nén có thể đi qua.

• Van một chiều (Tích hợp): Hầu hết các loại van tiết lưu hiện đại đều tích hợp thêm một van một chiều (check valve) bên trong. Khi khí nén đi theo chiều cần tiết lưu, nó bị ép phải qua lỗ nhỏ do kim điều chỉnh tạo ra (giảm tốc). Nhưng khi khí nén đi theo chiều ngược lại, van một chiều sẽ mở hoàn toàn, cho phép khí nén đi qua nhanh nhất có thể (tăng tốc), giúp xi lanh nhanh chóng quay trở lại vị trí ban đầu.

Phân tích chuyên sâu: Cấu tạo và Phân loại van

Cấu tạo chi tiết

Để đảm bảo khả năng chịu áp và độ bền, van điều chỉnh lưu lượng khí thường có cấu tạo gồm:

1. Thân van: Thường được làm từ hợp kim nhôm đúc áp lực cao, đồng thau hoặc nhựa kỹ thuật chịu nhiệt, chịu lực.

2. Núm vặn (Adjusting Knob): Được làm từ nhựa hoặc kim loại, thường có cơ cấu khóa (lock nut) để cố định vị trí sau khi đã chỉnh tốc độ mong muốn, tránh việc rung động của máy làm lệch cài đặt.

3. Kim điều chỉnh (Needle): Là bộ phận chịu ma sát nhiều nhất, yêu cầu độ chính xác gia công cực cao để đảm bảo lưu lượng khí ổn định.

4. Gioăng làm kín (Seals): Thường làm từ NBR hoặc Viton để chống rò rỉ khí nén dưới áp suất cao.

5. Cổng khí: Bao gồm ren kết nối hoặc khớp nối nhanh (push-in fitting) giúp việc lắp đặt trở nên đơn giản.

Các loại van điều chỉnh lưu lượng phổ biến

Tùy vào ứng dụng, người ta chia làm các nhóm:

• Van tiết lưu một chiều (Speed Controller): Loại phổ biến nhất, gắn trực tiếp vào xi lanh, dùng để kiểm soát tốc độ xi lanh theo một hướng.

• Van tiết lưu hai chiều (In-line Flow Control): Gắn trên đường ống dẫn, dùng khi cần hạn chế lưu lượng khí ở cả hai chiều hoạt động.

• Van điều chỉnh chính xác (Precision Flow Control): Sử dụng kim van có độ côn cực nhỏ, dùng trong các hệ thống đòi hỏi sự tinh chỉnh cực kỳ khắt khe như thiết bị đo lường hoặc phòng thí nghiệm.

• Van điều chỉnh lưu lượng điện tử: Sử dụng cuộn coil hoặc motor bước để điều khiển lỗ tiết lưu, cho phép máy tính (PLC) thay đổi tốc độ xi lanh tùy theo từng giai đoạn của chu trình sản xuất.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn, kỹ sư cần dựa vào các thông số sau đây:

Lưu ý: Việc chọn van có kích thước ren đúng nhưng lưu lượng (orifice) quá nhỏ sẽ khiến xi lanh bị "nghẹt", dẫn đến chuyển động giật cục hoặc không đủ lực đẩy.

Ưu điểm và So sánh chuyên sâu

Tại sao nên dùng van điều chỉnh lưu lượng?

• Điều chỉnh tốc độ chính xác: Thay vì dùng áp suất để chỉnh tốc độ (dễ gây mất lực), việc dùng van tiết lưu giúp duy trì lực đẩy ổn định của xi lanh trong khi vẫn kiểm soát được vận tốc.

• Tăng tuổi thọ: Việc triệt tiêu va đập cơ khí ở cuối hành trình giúp giảm thiểu chi phí thay thế xi lanh, gioăng phớt.

• Khả năng linh hoạt: Một van có thể dùng cho nhiều loại tải trọng khác nhau nhờ núm vặn chỉnh tinh.

Bảng so sánh nhanh

Kết luận: Trong một hệ thống, van điều áp dùng để thiết lập lực đẩy tối đa, van điện từ dùng để ra lệnh "đi" hoặc "dừng", và van điều chỉnh lưu lượng khí dùng để thiết lập "nhanh" hay "chậm". Cả ba là bộ ba không thể tách rời.

Ứng dụng thực tế: Từ nhà máy đến Robot công nghiệp

Trong công nghiệp, van điều chỉnh lưu lượng khí hiện diện ở khắp nơi:

1. Dây chuyền đóng gói: Các cơ cấu đẩy sản phẩm cần tốc độ nhanh nhưng phải nhẹ nhàng khi tiếp xúc với sản phẩm.

2. Robot gắp sản phẩm: Việc điều chỉnh lưu lượng khí giúp bộ kẹp khí nén (pneumatic gripper) không làm dập hoặc vỡ các linh kiện điện tử nhạy cảm.

3. Máy ép nhiệt: Kiểm soát thời gian hành trình ép để đảm bảo nhựa được nung chảy đều.

4. Hệ thống xử lý thực phẩm: Sử dụng van bằng Inox 316 để tránh rỉ sét và đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm.

Sai lầm thường gặp khi sử dụng

1. Lắp ngược chiều: Đây là lỗi phổ biến nhất. Nếu van một chiều bị lắp ngược, nó sẽ ngăn cản dòng khí hồi về, làm xi lanh bị "bí" và không thể quay trở lại vị trí ban đầu.

2. Siết quá chặt: Nhiều người dùng cố gắng siết chặt núm vặn bằng kìm hoặc cờ lê, điều này làm biến dạng kim van và ren chỉnh, khiến van không thể điều chỉnh được nữa.

3. Lắp van quá xa xi lanh: Van tiết lưu nên được lắp càng gần cổng xi lanh càng tốt để giảm thể tích khí nén giữa van và xi lanh, giúp hiệu quả kiểm soát đạt mức tối đa.

4. Không sử dụng lọc khí: Khí nén không sạch (nhiều nước, dầu, bụi) sẽ đi qua lỗ tiết lưu và gây tắc nghẽn, dẫn đến tốc độ xi lanh bị thay đổi đột ngột giữa các ca làm việc.

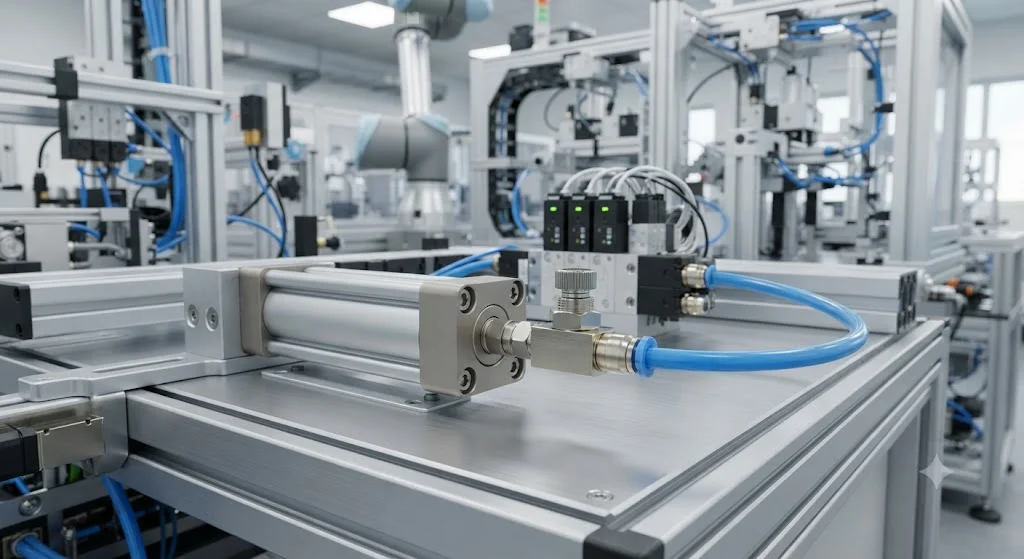

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Quy trình lắp đặt tiêu chuẩn

• Bước 1: Chuẩn bị phụ kiện (băng tan Teflon để quấn ren nếu cần).

• Bước 2: Lắp trực tiếp van vào cổng khí của xi lanh. Đảm bảo hướng mũi tên trên thân van (nếu có) tương ứng với chiều cần tiết lưu.

• Bước 3: Siết chặt bằng cờ lê vừa phải.

• Bước 4: Trước khi vận hành, mở van hoàn toàn (xoay núm vặn ngược chiều kim đồng hồ) để đảm bảo xi lanh hoạt động bình thường, sau đó mới chỉnh giảm dần.

Bảo trì định kỳ

• Kiểm tra độ rò rỉ: Dùng nước xà phòng hoặc thiết bị đo rò rỉ tại các mối nối.

• Vệ sinh: Nếu tốc độ xi lanh không ổn định, hãy tháo van ra và dùng dung dịch tẩy rửa nhẹ để làm sạch cặn bẩn trong lỗ tiết lưu.

• Kiểm tra định kỳ: Đối với môi trường bụi bẩn, nên thay thế định kỳ 12-18 tháng để đảm bảo độ chính xác.

FAQ: Giải đáp thắc mắc thường gặp

1. Van điều chỉnh lưu lượng khí có làm mất lực đẩy của xi lanh không?

Không. Van tiết lưu chỉ làm thay đổi thời gian để lượng khí đạt đủ áp suất trong buồng xi lanh. Lực đẩy (F = P x A) vẫn được đảm bảo theo áp suất của hệ thống.

2. Làm sao biết đã chọn đúng kích thước van?

Hãy nhìn vào kích thước ren của xi lanh. Nếu xi lanh là M5, bạn cần van M5. Nếu lưu lượng cần rất lớn, hãy sử dụng van có kích thước ren lớn hơn (ví dụ G1/2) và dùng cút nối chuyển đổi.

3. Tại sao khi chỉnh van, tốc độ xi lanh không thay đổi?

Có thể bạn đã chỉnh đến giới hạn của van nhưng vẫn không thấy thay đổi, điều này có nghĩa là xi lanh của bạn quá lớn hoặc van quá nhỏ so với nhu cầu sử dụng.

4. Van tiết lưu dùng được cho khí nén áp suất bao nhiêu?

Đa số các dòng tiêu chuẩn chịu được đến 10 bar. Nếu bạn cần áp suất cao hơn cho các hệ thống máy ép chuyên dụng, hãy yêu cầu dòng van High-Pressure.

Tổng kết và Lời khuyên từ chuyên gia

Van điều chỉnh lưu lượng khí là thiết bị nhỏ nhưng mang lại hiệu quả to lớn trong việc kiểm soát chuyển động công nghiệp. Việc đầu tư vào những bộ van chất lượng, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp doanh nghiệp của bạn tiết kiệm được hàng trăm triệu đồng chi phí bảo trì và nâng cao chất lượng sản phẩm đầu ra.
