Lok Union: Giải Pháp Kết Nối Đường Ống Áp Lực Cao Tối Ưu Cho Công Nghiệp

Trong các hệ thống công nghiệp hiện đại như nhà máy dầu khí, hóa chất hay các trạm thủy lực áp suất cao, việc duy trì tính toàn vẹn của đường ống là yếu tố sống còn. Một điểm rò rỉ nhỏ không chỉ gây thất thoát lưu chất mà còn tiềm ẩn nguy cơ cháy nổ, ô nhiễm môi trường và dừng cả dây chuyền sản xuất. Việc tháo lắp các khớp nối truyền thống thường mất rất nhiều thời gian, công sức và khó đảm bảo độ kín tuyệt đối sau mỗi lần bảo trì. Đó là lý do Lok Union ra đời, trở thành giải pháp kết nối nhanh, an toàn và cực kỳ tin cậy được các kỹ sư tin dùng.

Sử dụng phụ kiện nối ống không chỉ là lựa chọn một linh kiện đơn thuần, mà là giải pháp kỹ thuật nhằm tối ưu hóa chi phí vận hành và nâng cao tuổi thọ toàn bộ hệ thống đường ống. Bài viết này sẽ đi sâu vào phân tích tại sao loại phụ kiện này lại giữ vai trò quan trọng và làm thế nào để ứng dụng chúng hiệu quả trong nhà máy của bạn.

Vì sao Lok Union ngày càng được sử dụng trong hệ thống công nghiệp?

Kết nối đường ống là "mạch máu" trong mọi nhà máy. Trong môi trường áp suất cao và rung động mạnh, các mối nối ren thông thường rất dễ bị lỏng lẻo hoặc hư hỏng sau một thời gian vận hành. Nhu cầu về các thiết bị có khả năng chịu áp, chống rung và đặc biệt là tháo lắp nhanh chóng đang trở thành xu hướng tất yếu.

• Tầm quan trọng của kết nối: Sự ổn định của các mối nối quyết định hiệu suất truyền tải lưu chất.

• Yêu cầu khắt khe: Trong ngành hóa chất, yêu cầu chống rò rỉ là tuyệt đối để đảm bảo an toàn lao động.

• Độ bền vượt trội: Các hệ thống thủy lực ngày nay vận hành ở áp suất cực cao, đòi hỏi các linh kiện có khả năng chịu tải cơ học lớn.

• Tiết kiệm thời gian: phụ kiện nối ống cho phép đội ngũ bảo trì tháo lắp nhanh chóng mà không cần cắt ống hay thay đổi cấu trúc hệ thống, giảm thiểu tối đa thời gian dừng máy.

Vậy thực chất phụ kiện nối ống là gì và tại sao nó lại được đánh giá cao trong nhiều hệ thống công nghiệp phức tạp? Hãy cùng chúng tôi đi tìm lời giải đáp ngay dưới đây.

Kiến thức nền: Lok Union là gì?

Lok Union là một loại phụ kiện kết nối đường ống hoặc thiết bị bằng cơ cấu ren và vòng làm kín (seal), được thiết kế chuyên biệt để cho phép tháo lắp nhiều lần mà vẫn đảm bảo độ kín khít tuyệt đối và khả năng chịu áp lực cực cao. Không giống như các khớp nối hàn cố định, phụ kiện nối ống mang lại sự linh hoạt tối đa cho các hệ thống thủy lực, khí nén, dầu khí, hóa chất và đặc biệt là trong các hệ thống thiết bị đo lường chính xác.

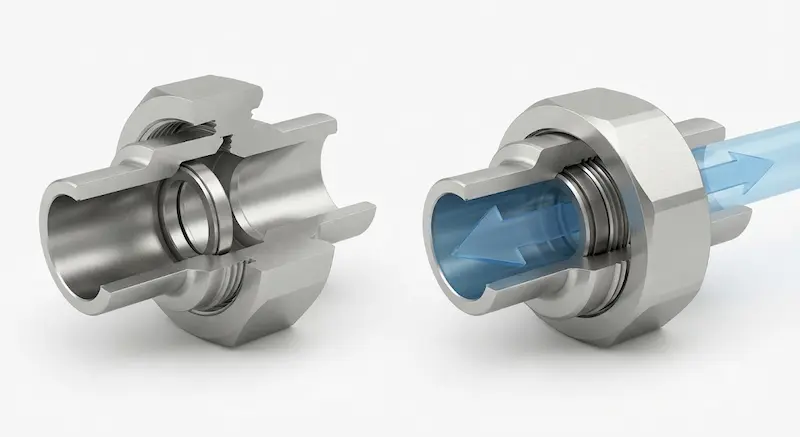

Nguyên lý hoạt động

Cơ chế của phụ kiện nối ống dựa trên sự kết hợp giữa đai ốc siết (Union Nut) và bề mặt làm kín dạng côn hoặc vòng đệm kim loại/phi kim. Khi đai ốc được vặn chặt vào thân nối, nó tạo ra một lực ép hướng trục mạnh mẽ, ép chặt vòng làm kín vào bề mặt tiếp xúc của ống hoặc thiết bị. Lực ép này không chỉ cố định vị trí mà còn tạo ra một "hàng rào" ngăn cản lưu chất rò rỉ ra bên ngoài, ngay cả trong điều kiện áp suất biến thiên hoặc rung động mạnh.

Phân tích chuyên sâu: Cấu tạo và Phân loại

Cấu tạo của Lok Union

Để đạt được hiệu suất làm việc ấn tượng, một bộ phụ kiện nối ống thường bao gồm các thành phần chủ chốt:

• Thân nối (Body): Bộ phận chính chịu lực, được gia công chính xác với ren ngoài hoặc ren trong.

• Đai ốc Union Nut: Thành phần quan trọng dùng để siết chặt và tạo lực ép.

• Vòng làm kín (Seal/O-ring): Thường là bộ phận nhạy cảm nhất, giúp ngăn chặn sự thoát lưu chất.

• Bề mặt làm kín (Seating Surface): Được gia công tỉ mỉ để tạo độ khớp hoàn hảo khi siết.

• Ren kết nối: Độ chính xác của ren quyết định khả năng chịu áp và độ bền của toàn bộ phụ kiện.

Các loại phụ kiện nối ống phổ biến

Phân loại theo nhu cầu ứng dụng giúp các nhà kỹ thuật dễ dàng chọn lựa:

• Theo vật liệu: Inox 304 (chống gỉ sét tốt), Inox 316 (chống ăn mòn hóa chất cực tốt), thép carbon (chịu lực cực cao) và đồng.

• Theo kiểu kết nối: Ren trong, ren ngoài, Socket Weld (hàn lồng), Butt Weld (hàn đối đầu), cùng các chuẩn ren phổ biến như NPT, BSP, JIC.

• Theo áp lực làm việc: Được chia thành các cấp độ từ áp suất thấp, trung bình đến các hệ thống cao áp chuyên dụng trong công nghiệp dầu khí.

Bảng thông số kỹ thuật (Tham khảo)

Ý nghĩa thông số: Việc chọn đúng áp suất thiết kế và vật liệu phù hợp là yếu tố tiên quyết để đảm bảo hệ thống không bị nổ hoặc rò rỉ dưới tác động của môi chất khắc nghiệt.

Tại sao Lok Union lại được ưu tiên trong công nghiệp?

Ưu điểm vượt trội

1. Tháo lắp nhanh chóng: Khả năng kết nối nhanh giúp giảm đáng kể thời gian bảo trì và kiểm tra định kỳ.

2. Độ kín cao: Cơ chế ép kín giúp phụ kiện nối ống ngăn chặn rò rỉ tốt hơn gấp nhiều lần so với các loại khớp nối thông thường.

3. Tái sử dụng nhiều lần: Thiết kế thông minh cho phép bạn tháo ra và lắp lại nhiều lần mà không làm mất đi độ kín khít ban đầu.

4. Chống chịu rung động: Trong các hệ thống máy nén hay bơm, rung động là kẻ thù số 1. Phụ kiện nối ống được thiết kế để triệt tiêu các lực rung này, bảo vệ mối nối khỏi tình trạng lỏng ren.

5. Tuổi thọ cao: Với vật liệu inox cao cấp, các phụ kiện này gần như không bị hư hại bởi tác động từ môi trường bên ngoài.

So sánh phụ kiện nối ống với Union thông thường

Kết luận: Nếu hệ thống của bạn yêu cầu sự an toàn tuyệt đối và áp suất làm việc cao, phụ kiện nối ống là sự lựa chọn không thể thay thế.

Ứng dụng thực tế và Hướng dẫn lựa chọn

Lok Union được sử dụng ở đâu?

• Dầu khí: Kết nối các đường ống dẫn dầu và khí gas với áp suất cao.

• Hóa chất: Sử dụng vật liệu Inox 316 để chống lại sự ăn mòn của axit và bazơ.

• Thiết bị đo lường (Instrumentation): Yêu cầu độ chính xác cao trong việc truyền tải áp suất.

• Nhà máy điện: Các hệ thống hơi nóng và tuần hoàn nước.

Checklist lựa chọn Lok Union phù hợp

Trước khi đặt hàng, hãy đảm bảo bạn đã nắm rõ các thông số:

•  Môi chất: Là khí, lỏng hay hóa chất ăn mòn?

•  Áp suất làm việc: Hệ thống chạy ở mức bao nhiêu PSI?

•  Nhiệt độ: Có quá cao hay quá thấp không?

•  Chuẩn ren: Đường ống đang sử dụng chuẩn NPT, BSP hay chuẩn riêng biệt?

•  Vật liệu: Inox 304 là đủ hay cần Inox 316?

Sai lầm thường gặp

Nhiều kỹ sư mắc sai lầm khi chọn vật liệu không tương thích với môi chất (gây ra tình trạng ăn mòn điện hóa) hoặc không siết đúng lực mô-men xoắn, dẫn đến việc hỏng bề mặt làm kín ngay từ lần đầu tiên vận hành. Ngoài ra, việc không thay thế gioăng (seal) cũ khi tái sử dụng cũng là lý do chính gây rò rỉ sau bảo trì.

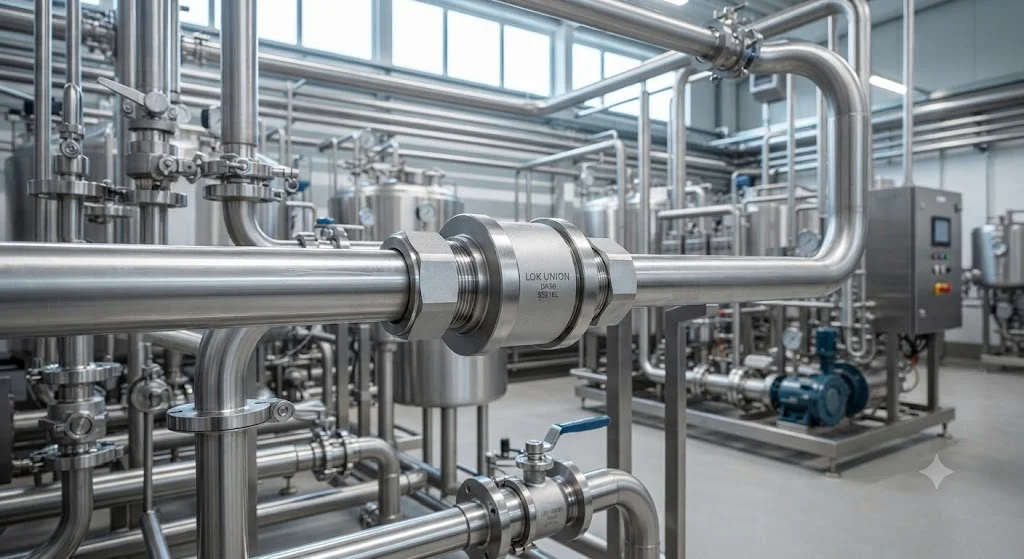

Hướng dẫn lắp đặt và bảo dưỡng

1. Kiểm tra ren: Đảm bảo ren không bị móp méo hay dính bụi bẩn.

2. Làm sạch: Dùng dung dịch chuyên dụng làm sạch bề mặt tiếp xúc của phụ kiện nối ống.

3. Lắp đặt: Siết bằng tay trước khi dùng cờ lê lực để đảm bảo khớp nối không bị lệch ren.

4. Siết đúng lực: Tham khảo bảng hướng dẫn mô-men xoắn của nhà sản xuất, tránh siết quá tay gây biến dạng vật liệu.

5. Kiểm tra: Sau khi lắp, cần chạy thử ở áp suất thấp để kiểm tra độ kín trước khi đưa vào vận hành áp suất thực tế.

FAQ: Câu hỏi thường gặp

1. Lok Union có chịu được áp suất cao không?

Có, phụ kiện nối ống được thiết kế đặc biệt cho các hệ thống cao áp, với khả năng chịu đựng lên đến hàng nghìn PSI tùy vào model và vật liệu.

2. Nên chọn phụ kiện nối ống inox 304 hay 316?

Nếu hệ thống của bạn tiếp xúc với hóa chất hoặc môi trường biển, hãy dùng Inox 316 để chống ăn mòn tối ưu. Inox 304 chỉ phù hợp với các hệ thống nước hoặc khí sạch thông thường.

3. Phụ kiện nối ống dùng cho hóa chất được không?

Hoàn toàn có thể, nhưng bạn cần chọn đúng loại gioăng (Seal) như PTFE hoặc Viton để đảm bảo tính tương thích hóa học.

4. Phụ kiện nối ống có khác biệt gì lớn so với union thường?

Sự khác biệt nằm ở độ chính xác trong gia công bề mặt côn/làm kín và khả năng chịu rung động, giúp nó không bị lỏng ren trong môi trường vận hành khắc nghiệt.

Kết luận

Phụ kiện nối ống không chỉ là một phụ kiện nhỏ bé trong hệ thống đường ống, mà nó đóng vai trò là "chốt chặn" an toàn, đảm bảo mọi lưu chất được truyền tải thông suốt và an toàn. Với độ bền cao, khả năng tháo lắp linh hoạt và chịu được áp lực lớn, đây chính là khoản đầu tư thông minh cho bất kỳ nhà quản lý nhà máy nào.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về lok union
