Valve 100: Hướng Dẫn Toàn Diện Về Lựa Chọn, Ứng Dụng Và Kỹ Thuật Lắp Đặt Van DN100

Trong hạ tầng kỹ thuật của các nhà máy công nghiệp, tòa nhà cao tầng hay các hệ thống xử lý nước hiện đại, Valve 100 (thường được gọi là van DN100) đóng vai trò như một "nút giao thông" quan trọng. Với kích thước danh nghĩa 4 inch, đây là chuẩn mực thường thấy nhất trong các nhánh đường ống dẫn truyền chính. Tuy nhiên, sự phổ biến này cũng đi kèm với những thách thức không nhỏ trong quá trình chọn lựa. Việc nhầm lẫn giữa các tiêu chuẩn mặt bích, sai lệch về vật liệu hay chọn nhầm kiểu van cho môi trường lưu chất đặc thù đều có thể dẫn đến những hệ lụy nghiêm trọng: từ rò rỉ lưu chất, sụt áp hệ thống đến những vụ dừng sản xuất ngoài ý muốn gây thiệt hại hàng tỷ đồng.

Bài viết chuyên sâu này được biên soạn nhằm cung cấp cho các kỹ sư, nhà quản lý dự án và người vận hành cái nhìn thấu đáo nhất về Valve 100. Từ kiến thức nền tảng, phân tích chuyên sâu các chủng loại, bảng thông số kỹ thuật chuẩn hóa, cho đến quy trình lắp đặt và checklist kiểm tra chất lượng, chúng tôi sẽ giúp bạn làm chủ thiết bị này một cách tự tin nhất.

Tổng quan về Valve 100 – Khái niệm và vị thế trong hệ thống

Valve 100 là gì?

Valve 100 là cách gọi thông dụng của các loại van công nghiệp có kích thước danh nghĩa (Nominal Diameter) là DN100. Theo các tiêu chuẩn quốc tế (ISO, JIS, ANSI), con số 100 đại diện cho đường kính trong của ống nối. Trong thực tế lắp đặt, valve DN100 thường được kết nối với các hệ thống ống có đường kính ngoài tiêu chuẩn là 114.3mm.

Kích thước DN100 (4 inch) được coi là "điểm rơi" lý tưởng của ngành kỹ thuật đường ống. Tại sao? Vì đây là kích thước đủ lớn để đảm bảo lưu lượng cung cấp cho các máy bơm công nghiệp, các hệ thống làm mát trung tâm hoặc hệ thống cứu hỏa tiêu chuẩn, nhưng lại không quá cồng kềnh như các dòng van cỡ lớn (DN200 trở lên) đòi hỏi hệ thống hỗ trợ lắp đặt phức tạp.

Vai trò trong hệ thống đường ống

Trong một hệ thống dẫn truyền, valve 100 không chỉ làm nhiệm vụ đóng/mở. Tùy thuộc vào thiết kế, nó có thể:

• Cách ly hệ thống: Ngắt các nhánh đường ống để bảo trì hoặc sửa chữa mà không cần dừng toàn bộ hệ thống.

• Điều tiết lưu lượng: Kiểm soát chính xác lượng lưu chất đi qua, đảm bảo sự cân bằng áp suất giữa các nhánh.

• Bảo vệ thiết bị: Các dòng van một chiều DN100 bảo vệ máy bơm khỏi hiện tượng chảy ngược, chống va đập thủy lực.

• Tự động hóa: Khi tích hợp với bộ điều khiển điện hoặc khí nén, van 100 trở thành mắt xích quan trọng trong chuỗi vận hành tự động của nhà máy.

Cấu tạo và nguyên lý hoạt động – Chiều sâu kỹ thuật

Dù là van bướm, van bi hay van cổng, thiết kế của mọi chiếc valve 100 đều phải tuân thủ các nguyên lý cơ khí căn bản nhằm đảm bảo độ bền và tính kín khít.

Các thành phần chủ chốt

1. Thân van (Body): Là "bộ khung" chịu lực. Đối với valve DN100, thân van thường được đúc từ gang cầu, thép đúc hoặc inox 304/316 tùy môi trường. Độ dày thân van phải được kiểm định theo chuẩn PN10, PN16 hoặc ANSI Class 150 để chịu được áp suất vận hành.

2. Đĩa hoặc Bi van (Disc/Ball): Là phần tiếp xúc trực tiếp với lưu chất. Với van bướm, đó là cánh van xoay. Với van bi, đó là viên bi đục lỗ. Với van cổng, đó là tấm chặn hình nêm.

3. Trục van (Stem): Truyền chuyển động từ bộ vận hành vào bên trong van. Trục van DN100 thường được chế tạo từ inox cường độ cao để chống mài mòn và biến dạng dưới áp lực.

4. Bộ gioăng làm kín (Seat & Seal): Đây là "trái tim" quyết định độ kín. Vật liệu gioăng (EPDM, NBR, PTFE) phải tương thích với tính chất hóa học và nhiệt độ của lưu chất.

5. Bộ phận vận hành: Có thể là tay quay (vô lăng), tay gạt, hoặc mặt bích để lắp bộ truyền động điện/khí nén.

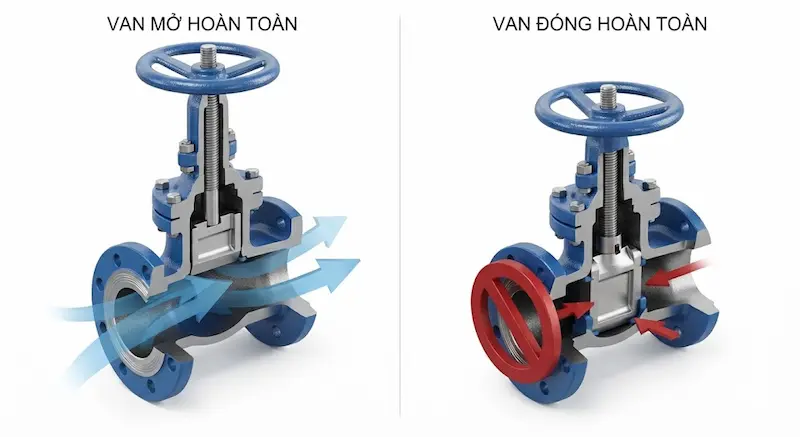

Nguyên lý vận hành cơ bản

• Trạng thái đóng: Van ngăn chặn hoàn toàn dòng chảy. Lực ép của trục van lên gioăng làm kín tạo ra một rào cản vật lý kín khít.

• Trạng thái mở: Van cho phép lưu chất đi qua với trở lực thấp nhất. Ở kích thước DN100, thiết kế dòng chảy (flow path) rất quan trọng để tránh hiện tượng sụt áp (pressure drop).

• Trạng thái điều tiết (Van cầu/van điều khiển ): Đĩa van mở một phần, thay đổi tiết diện đường ống, từ đó kiểm soát chính xác lưu lượng thông qua việc thay đổi ma sát dòng chảy.

Phân tích chuyên sâu: Các loại Valve 100 và Ứng dụng

1. Phân loại theo chức năng vận hành

Việc lựa chọn sai chức năng van là sai lầm phổ biến nhất trong lắp đặt công nghiệp.

• Van bướm DN100 (Butterfly Valve):

  • Đặc điểm: Thiết kế mỏng, trọng lượng nhẹ, chi phí thấp.

  • Ưu điểm: Đóng mở nhanh (xoay 90 độ), dễ lắp đặt giữa hai mặt bích.

  • Ứng dụng: Hệ thống nước, thông gió, các ứng dụng không yêu cầu độ kín khít tuyệt đối như van bi.

• Van bi DN100 (Ball Valve):

  • Đặc điểm: Sử dụng viên bi rỗng bên trong.

  • Ưu điểm: Độ kín tuyệt vời, khả năng chịu áp cao.

  • Ứng dụng: Khí nén, hóa chất, dầu khí.

• Van cổng DN100 (Gate Valve):

  • Đặc điểm: Thiết kế theo kiểu "cửa cổng", cho dòng chảy thẳng hoàn toàn.

  • Ưu điểm: Tổn thất áp suất cực thấp khi mở hoàn toàn.

  • Ứng dụng: Đường ống chính, hệ thống cấp nước thành phố.

2. Phân loại theo vật liệu

• Gang: Kinh tế nhất, phù hợp cho nước sạch, nước thải tại các trạm bơm.

• Inox 304/316: Chống ăn mòn, chịu được hóa chất mạnh và môi trường vi sinh khắt khe (dược phẩm, thực phẩm).

• Thép đúc: Dùng cho hơi nóng nhiệt độ cao hoặc dầu nóng.

• Nhựa (PVC/UPVC): Dùng trong các môi trường chứa axit nhẹ hoặc xử lý nước hóa chất không ăn mòn kim loại.

Thông số kỹ thuật và Tiêu chuẩn hóa

Một kỹ sư chuyên nghiệp luôn cần đối chiếu các thông số của van 100 trước khi phê duyệt dự án. Dưới đây là bảng thông số chuẩn mực:

Tại sao chuẩn mặt bích lại quan trọng?

Nhiều trường hợp mua van DN100 về nhưng không lắp được chỉ vì mặt bích van là chuẩn JIS 10K (thông số lỗ bu lông khác) trong khi mặt bích ống là chuẩn ANSI 150. Trước khi chọn mua, hãy luôn yêu cầu bản vẽ kỹ thuật (Technical Drawing) để khớp với tiêu chuẩn thiết kế của toàn hệ thống.

So sánh và lựa chọn – Tư duy của chuyên gia

Bảng so sánh các loại van DN100

Tại sao DN100 lại là kích thước phổ biến nhất?

Trong công nghiệp, DN100 đóng vai trò là xương sống của các đường ống nhánh. Nó đủ mạnh để vận hành các thiết bị cần lưu lượng lớn nhưng lại không quá cồng kềnh. Việc sử dụng DN100 giúp các nhà thầu dễ dàng tìm kiếm linh kiện thay thế, phụ tùng bảo trì trên thị trường. Nếu bạn đang thiết kế một hệ thống mới, hãy ưu tiên các kích thước tiêu chuẩn như DN100, DN150 để đảm bảo tính sẵn có của thiết bị trong tương lai.

Ứng dụng thực tế và sai lầm thường gặp

Các ngành công nghiệp tiêu biểu

• Nhà máy nước: Sử dụng van cổng DN100 để đóng ngắt đường ống trục chính.

• Hệ thống HVAC: Van bướm DN100 được gắn tại các tháp giải nhiệt và bình chiller.

• PCCC: Các hệ thống chữa cháy tự động dùng van cổng DN100 để cấp nước khẩn cấp.

• Nhà máy thực phẩm/giấy: Sử dụng van bi inox DN100 để đảm bảo độ sạch.

Những sai lầm chết người khi lựa chọn

1. Nhầm lẫn DN100 với Phi 114: Mặc dù đường kính ngoài là 114mm, nhưng DN100 là chỉ số danh nghĩa. Việc mua nhầm kích thước ống sẽ khiến khớp nối không ăn khớp.

2. Sai tiêu chuẩn áp suất (PN): Lắp van PN10 vào hệ thống áp suất PN25 sẽ dẫn đến vỡ van hoặc bung mặt bích gây nguy hiểm.

3. Sai vật liệu gioăng: Dùng gioăng NBR cho môi trường hơi nóng trên 100°C sẽ khiến gioăng bị thoái hóa và rò rỉ ngay lập tức.

4. Không kiểm tra nguồn gốc: Mua phải các loại van không có CO/CQ, hàng giả, hàng nhái với thân van đúc rỗng, mỏng manh không chịu được áp suất danh nghĩa.

Checklist và Hướng dẫn lắp đặt – Bảo trì

Checklist kiểm tra trước khi chọn mua

•  Lưu chất là gì? (Nước sạch, nước thải, hóa chất, hay hơi nóng).

•  Áp suất làm việc tối đa của hệ thống là bao nhiêu bar?

•  Dải nhiệt độ vận hành min/max?

•  Tiêu chuẩn mặt bích hiện có trên đường ống là gì?

•  Yêu cầu độ kín của hệ thống (có cho phép rò rỉ chút ít không hay yêu cầu zero-leakage).

•  Đã có chứng nhận CO/CQ từ nhà sản xuất chưa?

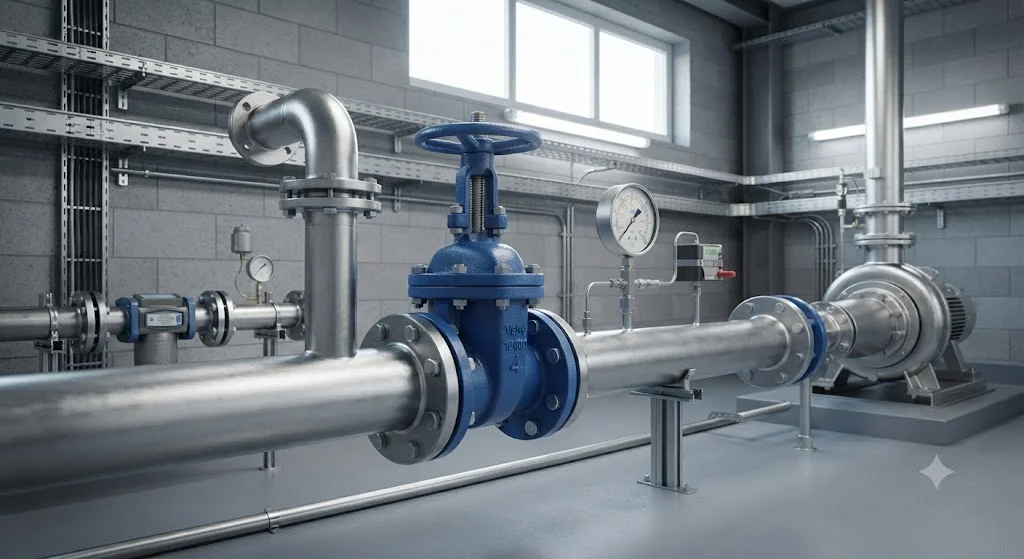

Hướng dẫn lắp đặt chuẩn kỹ thuật

1. Kiểm tra đường ống: Làm sạch bề mặt mặt bích ống, đảm bảo không có bụi bẩn hoặc rác thải trong lòng ống.

2. Căn chỉnh đồng tâm: Đây là bước quan trọng nhất. Nếu van bị lệch tâm so với ống, gioăng làm kín sẽ chịu lực không đều và nhanh chóng bị nát.

3. Xiết bulông: Sử dụng cờ-lê lực, xiết bulông theo hình chéo đối xứng (cross-pattern). Đừng xiết chặt hoàn toàn một bulông ngay từ đầu, hãy xiết từ từ cho đến khi đạt lực quy định.

4. Kiểm tra vận hành: Sau khi lắp, mở van và đóng thử vài lần để kiểm tra độ trơn tru. Sau đó tăng áp suất từ từ để kiểm tra rò rỉ.

5. Bảo trì: Định kỳ 6 tháng/lần, cần tra dầu mỡ vào trục van và kiểm tra độ ổn định của các bulông mặt bích do tác động rung lắc của máy bơm.

Câu hỏi thường gặp (FAQ)

1. Valve 100 có phải là DN100 không?

Có, trong ngành van công nghiệp, van 100 thường được hiểu là van có đường kính danh nghĩa DN100. Tuy nhiên, luôn cần xác nhận lại thông số mặt bích và áp suất.

2. DN100 tương đương bao nhiêu inch?

DN100 tương đương 4 inch. Đây là tiêu chuẩn quốc tế được áp dụng trong mọi catalog của các hãng van lớn trên thế giới.

3. Van DN100 chịu được áp suất bao nhiêu?

Phụ thuộc vào tiêu chuẩn chế tạo. Thông thường là PN10, PN16, PN25 hoặc ANSI Class 150 (tương đương ~20 bar). Hãy xem tem nhãn (nameplate) trên thân van để biết thông số chính xác.

4. Nên chọn van bướm hay van cổng DN100?

Nếu hệ thống cần nhỏ gọn, rẻ, đóng mở nhanh và không yêu cầu dòng chảy thẳng tuyệt đối, chọn van bướm. Nếu hệ thống quan trọng, cần dòng chảy thẳng hoàn toàn để máy bơm không bị quá tải, hãy chọn van cổng.

5. Tại sao van DN100 lại quan trọng với hệ thống PCCC?

Theo quy chuẩn an toàn, hệ thống PCCC cần lưu lượng nước lớn ngay lập tức. DN100 là kích thước tối thiểu cần thiết để đảm bảo áp lực nước tại đầu phun đạt tiêu chuẩn chữa cháy cho các tòa nhà công cộng.

Kết luận

Việc lựa chọn Valve 100 không chỉ là mua một thiết bị cơ khí, mà là lựa chọn sự an toàn cho hệ thống và tính bền vững cho công trình. Với sự đa dạng về chủng loại, vật liệu và tiêu chuẩn kỹ thuật, người mua cần trang bị kiến thức để không bị lạc lối giữa "rừng" thông số. Chúng tôi hy vọng hướng dẫn toàn diện này đã giúp bạn nắm rõ các nguyên tắc cốt lõi để chọn được sản phẩm phù hợp nhất.

Hãy nhớ rằng, một chiếc van tốt không chỉ làm việc hiệu quả ngay lúc lắp đặt mà còn phải bền bỉ qua năm tháng. Đừng ngần ngại liên hệ với các đơn vị tư vấn kỹ thuật chuyên nghiệp để nhận được sự hỗ trợ về mặt thông số trước khi đưa ra quyết định mua sắm cuối cùng.
