Van hút chân không khí nén – Giải pháp tạo chân không nhanh, không cần bơm điện

Bạn đã bao giờ tự hỏi làm thế nào để cánh tay robot có thể gắp nhấc linh kiện linh hoạt, các dây chuyền đóng gói hút mở bao bì chớp nhoáng, hay máy CNC giữ chặt phôi chỉ trong tích tắc mà hoàn toàn không cần đến những chiếc mô-tơ bơm điện cồng kềnh, ồn ào? Trong hệ thống tự động hóa hiện đại, van hút chân không khí nén chính là thiết bị cốt lõi giải quyết trọn vẹn bài toán này một cách tối ưu. Tuy nhiên, nếu lựa chọn sai loại van hoặc tính toán sai lưu lượng khí cấp, hệ thống của bạn sẽ không đạt lực hút yêu cầu, gây tiêu tốn năng lượng và làm giảm nghiêm trọng hiệu suất sản xuất.

Van hút chân không khí nén là gì?

Van hút chân không khí nén là thiết bị sử dụng dòng khí nén đi qua buồng Venturi để tạo áp suất âm (chân không), phục vụ việc hút, giữ và vận chuyển vật thể trong các hệ thống tự động hóa.

Thiết bị này hoạt động hoàn toàn dựa vào áp lực khí nén sẵn có trong nhà xưởng mà không cần sử dụng bất kỳ động cơ điện nào. Khi kết hợp cùng các loại giác hút chân không, van tạo ra lực giữ chắc chắn để thao tác với sản phẩm.

Nguyên lý cốt lõi của van hút khí nén dựa trên hiệu ứng dòng chảy qua họng thu hẹp. Khí nén khi đi qua buồng Venturi sẽ được gia tốc đột ngột, làm giảm áp suất tĩnh cục bộ và hình thành lực hút chân không để kéo không khí từ cổng hút vào, tạo ra hiệu ứng hút giữ liên tục và ổn định.

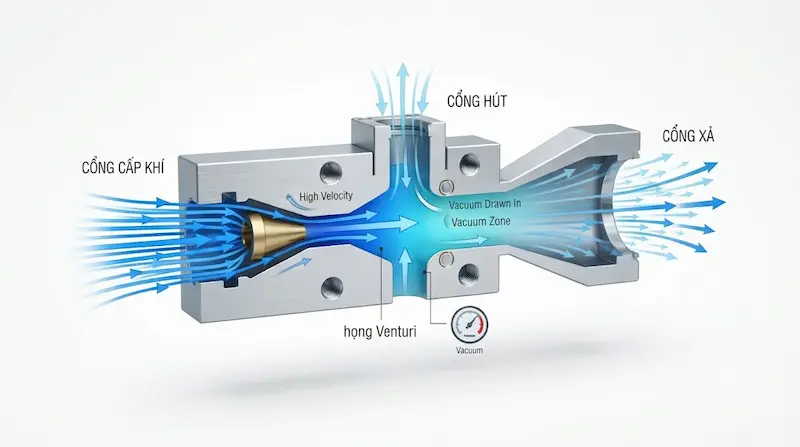

Nguyên lý hoạt động của van hút khí nén

Quá trình tạo chân không của thiết bị diễn ra theo một chuỗi cơ học lưu chất học rất chặt chẽ:

• Cấp khí nén: Khí nén từ nguồn áp lực cao đi vào đầu cấp của van.

• Tăng tốc độ: Dòng khí đi qua họng Venturi có tiết diện thu hẹp, khiến tốc độ dòng chảy tăng vọt.

• Giảm áp suất: Theo định luật vật lý, tốc độ tăng đồng nghĩa với việc áp suất tĩnh tại đây sụt giảm mạnh, tạo ra vùng áp suất âm.

• Hút không khí: Vùng áp suất âm này hút không khí từ cổng hút, kết nối trực tiếp với giác hút để giữ chặt vật thể một cách an toàn.

Cấu tạo của van hút khí nén

Một sản phẩm van hút khí nén tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van: Khung kim loại hoặc nhựa kỹ thuật chịu lực, bảo vệ các linh kiện bên trong.

• Họng Venturi: Trái tim của thiết bị, nơi diễn ra quá trình biến đổi động năng thành áp suất âm.

• Cổng cấp khí: Nơi nhận nguồn khí nén từ máy nén khí trung tâm.

• Cổng hút chân không: Kết nối trực tiếp với đường ống dẫn tới giác hút.

• Cổng xả: Nơi thải khí nén và không khí ra môi trường bên ngoài.

• Bộ giảm thanh: Giúp triệt tiêu tiếng ồn xả khí nén, giữ không gian làm việc êm ái.

• Bộ lọc tích hợp: Ngăn chặn bụi bẩn lọt ngược vào buồng Venturi làm giảm tuổi thọ thiết bị.

Phân loại van hút khí nén

Phân loại theo nguyên lý và chức năng

• Venturi đơn cấp / Đa cấp: Loại đơn cấp cấu trúc đơn giản, phản ứng nhanh; loại đa cấp tối ưu hóa lưu lượng hút lớn với lượng khí tiêu thụ tiết kiệm hơn.

• Van thông thường & Van có thổi nhả: Dòng có chức năng thổi nhả (blow-off) giúp đẩy nhanh quá trình thả vật phẩm khỏi giác hút bằng một lực khí ngắn ngược chiều.

• Van tích hợp cảm biến / Van điện từ: Giúp tự động hóa hoàn toàn chu kỳ hút - giữ - thả thông qua tín hiệu điện tử từ PLC.

Phân loại theo vật liệu

• Nhôm / Đồng / Inox: Phù hợp cho môi trường công nghiệp nặng, chịu va đập tốt, chống mài mòn cao.

• Nhựa kỹ thuật: Trọng lượng nhẹ, chống ăn mòn hóa học tốt, thích hợp cho ngành thực phẩm và điện tử.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van hút chân không khí nén, các kỹ sư cần đối chiếu kỹ bảng thông số sau để đảm bảo độ tương thích với dây chuyền:

Vì sao van hút khí nén tạo được chân không?

Khả năng tạo chân không của thiết bị không đến từ điện năng mà hoàn toàn dựa vào các định luật cơ học lưu chất:

• Hiệu ứng Venturi: Khi dòng khí nén bị bóp nghẹt qua một không gian thu hẹp, vận tốc chuyển động của các phân tử khí tăng lên cực đại.

• Định luật Bernoulli: Sự gia tăng vận tốc dòng chảy đi kèm với việc sụt giảm áp suất tĩnh tại điểm đó, tạo ra vùng chân không cục bộ hút không khí xung quanh.

• Vai trò tiết diện họng: Kích thước và độ chính xác của gia công họng Venturi quyết định tỷ lệ chuyển hóa năng lượng, giúp tối ưu hóa lực hút mà không cần bơm điện.

So sánh van hút chân không khí nén và bơm hút chân không

Van hút chân không khí nén được sử dụng ở đâu?

• Hệ thống Robot Pick & Place: Gắp nhấc linh kiện điện tử, vi mạch tốc độ cao.

• Máy CNC và gia công gỗ: Giữ phôi nhôm, kính hoặc gỗ tấm chắc chắn trên bàn máy.

• Ngành bao bì và đóng gói: Hút mở bao bì, túi nhựa, định vị màng bọc thực phẩm.

• Dây chuyền dược phẩm và thực phẩm: Vận chuyển vỉ thuốc, chai lọ, hộp giấy vô trùng.

• Công nghiệp in ấn: Hút và tách giấy tờ, bìa carton cực nhanh chuẩn xác.

Những sai lầm thường gặp khi sử dụng

• Chọn sai lưu lượng hút: Dùng van có lưu lượng quá nhỏ so với thể tích giác hút khiến thời gian tạo chân không bị chậm, robot không kịp gắp sản phẩm.

• Áp suất khí cấp không đủ: Nguồn khí bị sụt áp dưới mức 0.3 MPa khiến hiệu ứng Venturi không hình thành, mất hoàn toàn lực hút.

• Không lắp bộ lọc khí: Bụi bẩn từ đường ống lọt vào làm xước họng Venturi, làm suy giảm hiệu suất hút nghiêm trọng.

• Đường ống dẫn quá dài: Gây tổn thất áp suất trên đường truyền, làm giảm độ chân không thực tế tại giác hút.

Checklist chọn van hút chân không khí nén

• Xác định trọng lượng vật cần hút để tính toán lực hút của giác hút đi kèm.

• Chọn mức chân không phù hợp với đặc tính bề mặt vật liệu (nhẵn hay xốp).

• Tính toán lưu lượng khí nén tiêu thụ tương ứng với công suất máy nén khí nhà xưởng.

• Kiểm tra áp suất hệ thống đảm bảo luôn duy trì ổn định trong dải yêu cầu.

• Chọn đúng kích thước cổng nối ống khí và ống chân không.

• Chọn vật liệu thích hợp với môi trường làm việc (chống ẩm, chống hóa chất).

• Chọn thương hiệu uy tín để đảm bảo độ bền và độ ổn định lâu dài.

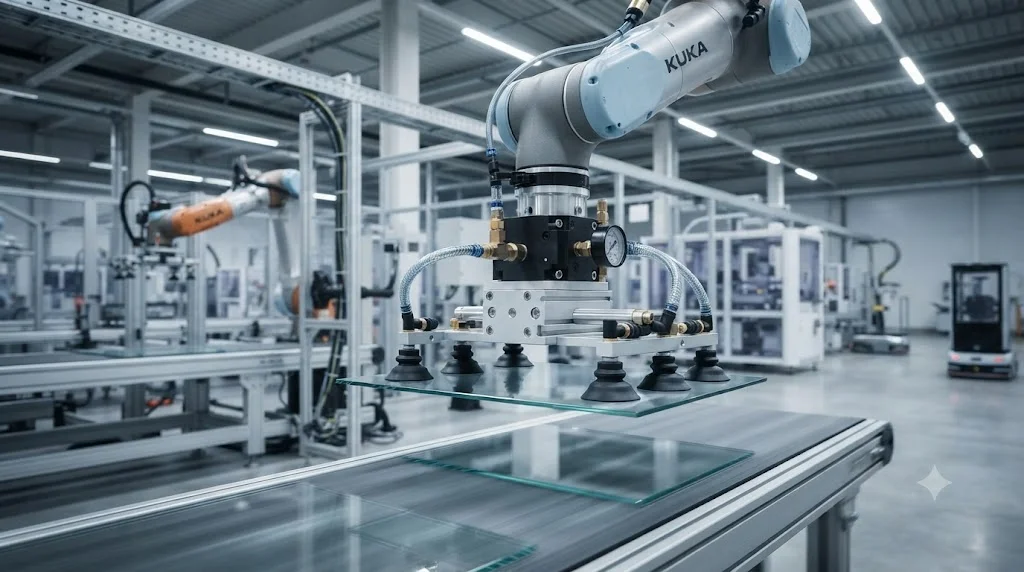

Hướng dẫn lắp đặt và vận hành

1. Kiểm tra nguồn khí: Đảm bảo nguồn khí nén đã được lọc tách nước và lọc bụi sạch sẽ.

2. Lắp đúng chiều: Đấu nối đường ống khí nén vào đúng cổng vào (IN) theo chiều mũi tên in trên thân van.

3. Kết nối giác hút: Gắn ống chân không từ cổng hút của van đến cụm giác hút.

4. Kiểm tra rò rỉ: Khởi động hệ thống và kiểm tra các điểm nối ren, tránh thất thoát áp suất.

5. Chạy thử & Điều chỉnh: Thử nghiệm gắp vật phẩm thực tế, điều chỉnh áp suất cấp khí để đạt tốc độ đáp ứng nhanh và tiết kiệm khí nhất.

Câu hỏi thường gặp

Van hút chân không khí nén có cần dùng điện không?

Không, thiết bị hoạt động hoàn toàn bằng nguồn khí nén theo nguyên lý Venturi cơ học. Tuy nhiên, nếu bạn dùng phiên bản tích hợp van điện từ để điều khiển tự động chu kỳ hút - xả thì sẽ cần nguồn điện điều khiển tín hiệu PLC.

Độ chân không tối đa đạt bao nhiêu?

Tùy thuộc vào từng model thiết bị, độ chân không thông thường có thể đạt từ -60 đến -90 kPa (tương đương 60% đến 90% áp suất chân không tuyệt đối).

Van hút chân không khí nén có thay thế được bơm hút chân không không?

Trong các ứng dụng gắp sản phẩm tự động, đóng gói nhanh, sản phẩm này hoàn toàn thay thế được bơm điện nhờ tốc độ phản ứng cực nhanh. Tuy nhiên, với các ứng dụng đòi hỏi hút chân không sâu liên tục thể tích lớn, bơm hút chân không chuyên dụng vẫn là lựa chọn tối ưu hơn.

Bao lâu nên vệ sinh van một lần?

Bạn nên kiểm tra và vệ sinh định kỳ từ 3 đến 6 tháng tùy vào môi trường làm việc thực tế, đặc biệt chú ý làm sạch bộ lọc khí và bộ giảm thanh để duy trì hiệu suất hút tối đa.

Tổng kết

Van hút chân không khí nén là giải pháp công nghệ thông minh giúp tối ưu hóa tốc độ, nâng cao hiệu suất làm việc cho các dây chuyền tự động hóa mà không cần đầu tư bơm điện phức tạp. Việc hiểu rõ nguyên lý Venturi, chọn đúng lưu lượng, áp suất khí cấp cùng quy trình lắp đặt chuẩn kỹ thuật sẽ giúp doanh nghiệp vận hành ổn định, tiết kiệm năng lượng và gia tăng tuổi thọ thiết bị.
