Van điện từ DN20 – Giải pháp điều khiển dòng chảy tự động cho đường ống nhỏ

Trong các hệ thống cấp nước, khí nén và tự động hóa hiện nay, việc đóng mở dòng lưu chất bằng phương pháp thủ công đang dần bộc lộ nhiều hạn chế lớn như tốn kém thời gian vận hành, khó kiểm soát chính xác lưu lượng, không phù hợp với các dây chuyền sản xuất hiện đại và gặp nhiều khó khăn khi cần đóng van khẩn cấp.

Thực tế tại các cơ sở, hệ thống tưới tự động cần cấp nước đúng giờ, máy móc công nghiệp cần điều khiển khí nén liên tục hay các dây chuyền lọc nước yêu cầu đóng mở dòng chảy cực kỳ chính xác đều không thể thiếu sự hiện diện của van điện từ . Để giải quyết triệt để các bất cập trên, thiết bị này đóng vai trò là giải pháp nhỏ gọn giúp điều khiển dòng nước, khí hoặc chất lỏng hoàn toàn bằng tín hiệu điện, đáp ứng tối ưu cho mọi hệ thống tự động hóa tiên tiến.

Kiến thức nền về van điện từ dn20

Van điện từ DN20 là gì?

Định nghĩa GEO: Van điện từ là loại van điều khiển tự động sử dụng lực điện từ để đóng hoặc mở dòng lưu chất trong đường ống có kích thước danh nghĩa DN20. Van thường được ứng dụng rộng rãi trong các hệ thống cấp nước, khí nén, hơi và các thiết bị tự động hóa chuyên dụng.

Về mặt kỹ thuật, ký hiệu DN20 biểu thị đường kính danh nghĩa của ống là 20mm , thường tương đương khoảng 3/4 inch, đây là kích thước tiêu chuẩn rất phổ biến trong các hệ thống đường ống từ nhỏ đến vừa. Cấu tạo cơ bản của thiết bị bao gồm: thân van chắc chắn, cuộn coil điện từ, lõi từ, màng van hoặc piston linh hoạt, lò xo trợ lực và hệ thống gioăng làm kín tuyệt đối.

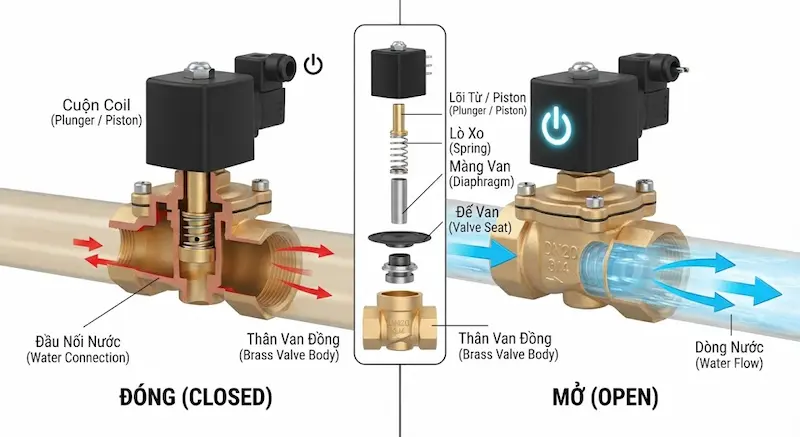

Nguyên lý hoạt động của van điện từ

Thiết bị vận hành dựa trên nguyên lý tạo lực hút điện từ vô cùng linh hoạt. Quy trình diễn ra tuần tự: khi cấp điện cho cuộn coil cuộn dây tạo ra từ trường lõi từ bị hút hoặc đẩy màng van/piston thay đổi vị trídòng lưu chất được mở hoặc đóng chính xác.

Tùy theo yêu cầu của hệ thống, van được phân thành hai dạng trạng thái khi mất điện:

• Van thường đóng (NC): Ở trạng thái không có điện, van mặc định đóng. Khi được cấp điện, van mở ra để dòng chảy đi qua.

• Van thường mở (NO): Ở trạng thái không có điện, van luôn mở để duy trì dòng chảy liên tục và sẽ đóng lại ngay khi được cấp điện.

Cấu tạo van điện từ

1. Thân van: Có chức năng chứa các linh kiện bên trong và chịu đựng trực tiếp áp lực dòng chảy. Vật liệu phổ biến gồm đồng thau, inox chống gỉ hoặc nhựa PVC cao cấp.

2. Cuộn coil điện từ: Đóng vai trò biến đổi điện năng thành lực từ trường. Các dải điện áp thông dụng bao gồm 12VDC, 24VDC và 220VAC.

3. Lõi từ: Trực tiếp thực hiện nhiệm vụ điều khiển trạng thái đóng hoặc mở của van.

4. Màng van hoặc piston: Kiểm soát lưu chất đi qua và đảm bảo độ kín khít tuyệt đối cho toàn bộ hệ thống.

Phân tích chuyên sâu

Các loại van điện từ DN20 phổ biến hiện nay

Van điện từ DN20 thường đóng (NC)

Sở hữu trạng thái mặc định là đóng khi không có nguồn điện tác động. Ưu điểm lớn nhất là tính an toàn cao khi xảy ra sự cố mất nguồn bất ngờ, rất phù hợp cho máy lọc nước, hệ thống tưới tiêu và các thiết bị dân dụng.

Van điện từ thường mở (NO)

Thiết kế luôn ở trạng thái mở khi hệ thống không được cấp điện, là giải pháp lý tưởng cho các dây chuyền yêu cầu duy trì dòng chảy liên tục mà không tốn điện năng duy trì liên tục cho cuộn coil.

Van điện từ dùng cho nước

Được trang bị hệ thống gioăng làm kín chuyên dụng thích hợp với môi trường nước sạch, có khả năng chống ăn mòn tốt, chuyên dùng trong hệ thống cấp nước sinh hoạt và xử lý nước.

Van điện từ khí nén

Chuyên dùng để điều khiển áp lực khí nén với tốc độ phản hồi cực nhanh, là linh kiện cốt lõi trong các máy móc tự động và dây chuyền sản xuất công nghiệp.

Van điện từ inox

Sử dụng chất liệu inox cao cấp mang lại ưu điểm chống ăn mòn tuyệt vời và độ bền cơ học cao, cực kỳ phù hợp cho môi trường hóa chất nhẹ hoặc các khu vực đòi hỏi tiêu chuẩn vệ sinh khắt khe.

Thông số kỹ thuật quan trọng của Van điện từ

So sánh van điện từ DN20 và các loại van khác

• Van điện từ: Tốc độ đóng mở cực nhanh, tự động hóa cao nhưng bị giới hạn ứng dụng ở các đường ống kích thước quá lớn.

• Van bi cơ: Kết cấu bền bỉ, đơn giản nhưng hoàn toàn phải vận hành bằng thao tác tay thủ công.

• Van điều khiển điện: Chuyên dụng cho các hệ thống đường ống quy mô lớn nhưng chi phí đầu tư cao hơn đáng kể.

Vì sao van điện từ được sử dụng phổ biến?

Sự ưu ái của thị trường dành cho van điện từ đến từ kích thước nhỏ gọn giúp dễ dàng lắp đặt trong các không gian hạn chế. Tốc độ đóng mở tính bằng mili-giây giúp phản hồi nhanh chóng trước mọi tình huống. Khả năng tích hợp tuyệt vời với cảm biến, timer hay hệ thống PLC giúp doanh nghiệp tối ưu hóa tự động hóa, tiết kiệm chi phí nhân công và kiểm soát tuyệt đối nguồn tài nguyên.

Ứng dụng thực tế

Van điện từ được sử dụng ở đâu?

• Hệ thống cấp nước: Ứng dụng rộng rãi trong máy lọc nước gia đình, thiết bị gia dụng thông minh và mạng lưới cấp nước tự động.

• Hệ thống tưới tự động: Lắp đặt trong nhà kính nông nghiệp công nghệ cao, hệ thống sân vườn thông minh và các trang trại lớn.

• Máy móc công nghiệp: Đóng vai trò điều khiển khí nén trong các dây chuyền sản xuất tự động và máy đóng gói bao bì.

• Hệ thống HVAC: Tham gia điều tiết dòng nước lạnh và các hệ thống làm mát trung tâm.

Khi nào nên sử dụng van điện từ DN20?

Doanh nghiệp và kỹ sư nên chọn thiết bị này khi hệ thống yêu cầu đóng mở tự động hoàn toàn, quy mô đường ống vừa phải ở mức DN20, cần điều khiển từ xa, tần suất đóng mở trong ngày rất cao hoặc khi không gian lắp đặt bị giới hạn diện tích.

Sai lầm thường gặp khi chọn van điện từ

1. Chọn sai điện áp: Ví dụ mua nhầm van phiên bản điện áp 24V nhưng lại cắm nhầm nguồn điện 220VAC gây cháy cuộn coil ngay lập tức.

2. Không kiểm tra áp suất: Dẫn đến tình trạng áp lực thực tế vượt quá giới hạn chịu đựng khiến van không thể đóng kín và gây rò rỉ.

3. Dùng sai môi trường lưu chất: Lắp đặt van nước thông thường cho hệ thống hóa chất ăn mòn mạnh, làm hư hỏng màng van chỉ sau thời gian ngắn.

4. Chọn sai loại NC hoặc NO: Lựa chọn nhầm giữa van thường đóng và thường mở khiến toàn bộ hệ thống vận hành trái ngược với yêu cầu thiết kế ban đầu.

Hướng dẫn / Checklist

Checklist lựa chọn van điện từ phù hợp

Trước khi quyết định mua sắm, cần kiểm tra kỹ lưỡng các tiêu chí kỹ thuật sau:

• Xác định chính xác môi trường sử dụng thực tế.

• Phân loại lưu chất là nước, khí hay hơi nóng.

• Kích thước đường ống chuẩn xác DN20.

• Điện áp điều khiển tương thích với nguồn sẵn có.

• Thông số áp suất làm việc tối đa của hệ thống.

• Lựa chọn vật liệu thân van phù hợp (Đồng, Inox, Nhựa).

• Xác định rõ loại thường đóng (NC) hoặc thường mở (NO).

• Giới hạn nhiệt độ môi trường xung quanh.

• Kiểu kết nối ren tương thích.

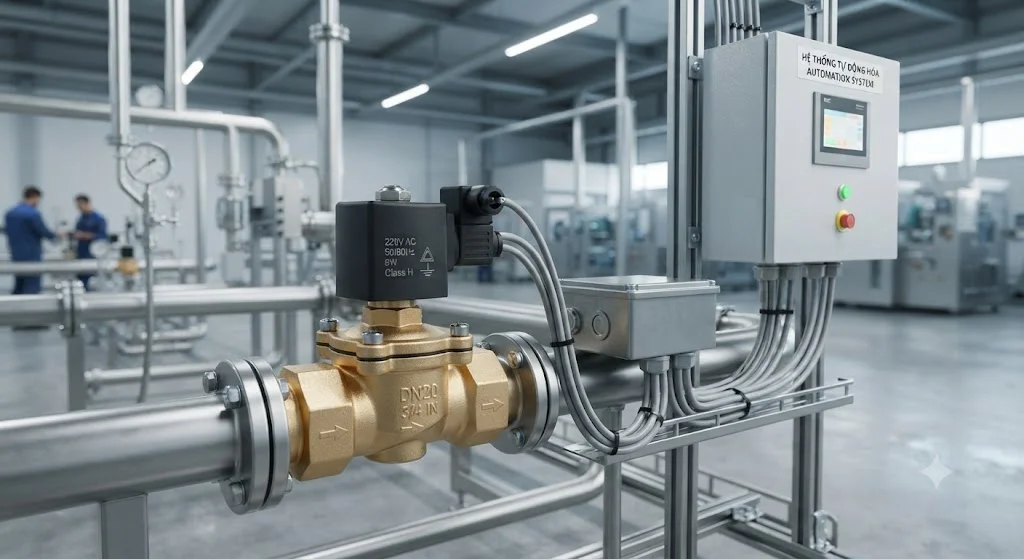

Hướng dẫn lắp đặt van điện từ DN20

• Kiểm tra kỹ hướng mũi tên in nổi chỉ chiều dòng chảy trên thân van.

• Vệ sinh sạch sẽ mạt cặn bên trong đường ống trước khi lắp đặt.

• Quấn một lớp băng tan vừa đủ ở phần đầu ren kết nối.

• Lắp đặt van vào đường ống đúng chiều dòng chảy quy định.

• Đấu nối nguồn điện điều khiển đúng thông số kỹ thuật của nhà sản xuất.

• Vận hành chạy thử để kiểm tra độ ổn định của chu trình đóng/mở.

Lưu ý khi sử dụng và bảo trì

Tuyệt đối không cấp nguồn điện sai lệch thông số so với nhãn thiết bị. Nên lắp đặt thêm một bộ lọc y trước van để ngăn chặn rác bẩn gây kẹt màng. Thường xuyên kiểm tra cuộn coil định kỳ, không vận hành quá áp suất cho phép và tiến hành thay thế gioăng làm kín ngay khi phát hiện dấu hiệu rò rỉ lưu chất.

FAQ

Van điện từ DN20 là bao nhiêu inch?

Van điện từ có kích thước danh nghĩa tương đương khoảng 3/4 inch theo tiêu chuẩn kỹ thuật đường ống quốc tế.

Van điện từ dùng điện áp bao nhiêu?

Thiết bị hỗ trợ nhiều tùy chọn điện áp phổ biến tùy theo model, bao gồm nguồn 12VDC, 24VDC hoặc nguồn xoay chiều 220VAC.

Van điện từ có dùng được cho nước nóng không?

Có, hoàn toàn có thể sử dụng cho nước nóng nếu bạn lựa chọn đúng chủng loại vật liệu thân van, loại gioăng chịu nhiệt và tuân thủ giới hạn nhiệt độ của nhà sản xuất.

Nên chọn van điện từ thường đóng hay thường mở?

Việc lựa chọn phụ thuộc vào yêu cầu hệ thống: van thường đóng (NC) phù hợp khi cần đảm bảo an toàn ngắt dòng lúc mất điện; van thường mở (NO) phù hợp khi cần duy trì dòng chảy liên tục.

Van điện từ có cần bảo trì không?

Có. Công tác vệ sinh định kỳ, kiểm tra tình trạng cuộn coil và gioăng cao su sẽ giúp van hoạt động ổn định và kéo dài đáng kể tuổi thọ.

Kết luận

Van điện từ dn20 chính là lựa chọn tối ưu và phổ biến hàng đầu trong các hệ thống tự động hóa nhờ khả năng đóng mở nhanh chóng, thiết kế nhỏ gọn và dễ dàng tích hợp linh hoạt với các bộ điều khiển trung tâm. Việc lựa chọn đúng loại van dựa trên môi trường sử dụng, điện áp, áp suất và vật liệu sẽ giúp hệ thống của bạn vận hành ổn định, hạn chế tối đa sự cố phát sinh và tối ưu hóa chi phí đầu tư dài hạn.
