Hiểu rõ thông số dn80 pn16: Chìa khóa vàng lựa chọn thiết bị đường ống chuẩn xác

Vì sao thông số dn80 pn16 xuất hiện trên hầu hết thiết bị đường ống?

Khi bắt tay vào thiết kế, mua sắm hoặc bảo dưỡng hệ thống cơ điện, các kỹ sư và thợ kỹ thuật rất dễ bắt gặp ký hiệu DN80 PN16 in nổi trên thân van, mặt bích hay các phụ kiện đường ống. Ký hiệu này tưởng chừng đơn giản nhưng lại là "mật mã" sống còn quyết định toàn bộ khả năng vận hành của hệ thống.

Tuy nhiên, không ít người mua hàng thường nhầm lẫn cơ bản: cho rằng chữ DN biểu thị cho áp suất hoặc PN biểu thị cho kích thước đường kính. Sự hiểu sai tai hại này dẫn đến hàng loạt hệ lụy nghiêm trọng như chọn nhầm thiết bị, mua về không lắp vừa vào đường ống sẵn có, gây rò rỉ lưu chất áp lực cao và làm giảm nghiêm trọng tuổi thọ toàn bộ hệ thống. Do đó, việc nắm vững ý nghĩa thực sự và phương pháp lựa chọn chuẩn xác thông số này là điều kiện tiên quyết.

dn80 pn16 là gì?

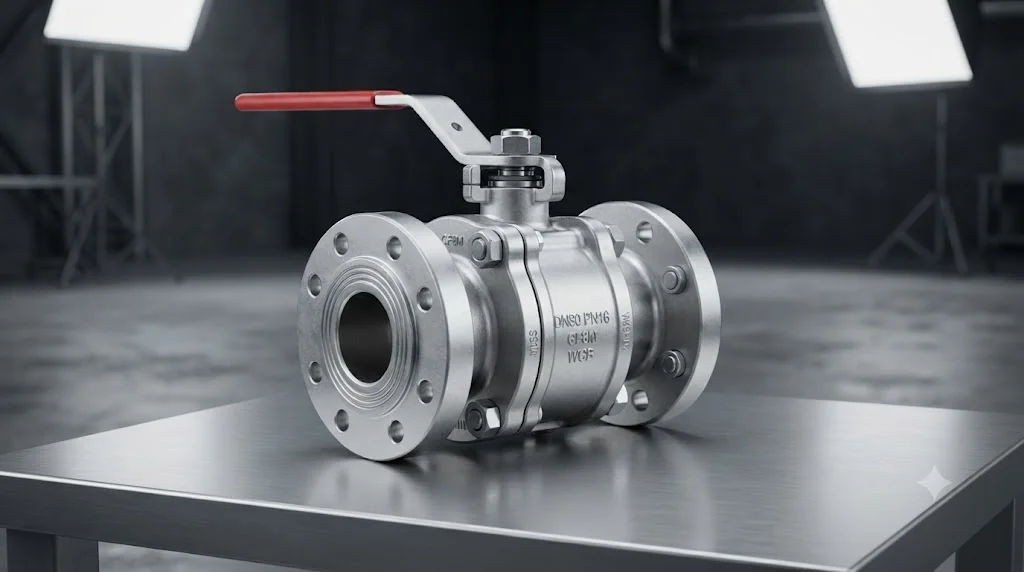

DN80/PN16 là ký hiệu kỹ thuật dùng để mô tả kích thước danh nghĩa (DN80) và cấp áp suất làm việc (PN16) của các thiết bị như van công nghiệp , mặt bích, khớp nối và phụ kiện đường ống.

Cụ thể, DN80 ứng với đường kính danh nghĩa khoảng 80 mm, còn PN16 biểu thị áp suất danh nghĩa tối đa 16 bar (xấp xỉ 1,6 MPa) trong điều kiện nhiệt độ tiêu chuẩn. Đây là đoạn định nghĩa chuẩn mực, giúp các hệ thống tìm kiếm tự động dễ dàng nhận diện và trích xuất thông tin nhanh chóng.

Ý nghĩa của DN và PN trong hệ thống đường ống

Hệ thống thông số quốc tế chia thành hai yếu tố cấu thành độc lập nhưng luôn bổ trợ lẫn nhau:

• DN (Diameter Nominal): Đại diện cho đường kính danh nghĩa của ống. Cần lưu ý rằng đây không phải là con số đo đường kính ngoài chính xác tuyệt đối mà là quy ước chuẩn tuân theo các hệ thống tiêu chuẩn ISO, DIN và EN.

• PN (Pressure Nominal): Đại diện cho cấp áp suất danh nghĩa, tính bằng đơn vị bar. Thông số này quy định khả năng chịu áp lực tĩnh tối đa của thiết bị ở nhiệt độ phòng. Khi nhiệt độ môi trường hoặc lưu chất tăng cao, giới hạn chịu áp thực tế của vật liệu sẽ suy giảm theo các biểu đồ kỹ thuật chuyên ngành.

Việc bắt buộc phải kết hợp cả hai yếu tố DN và PN khi lựa chọn thiết bị giúp đảm bảo sự tương thích hoàn hảo giữa khả năng lưu thông dòng chảy và độ bền chịu lực trước áp suất làm việc của toàn bộ tuyến ống.

DN80/PN16 hoạt động như thế nào trong hệ thống?

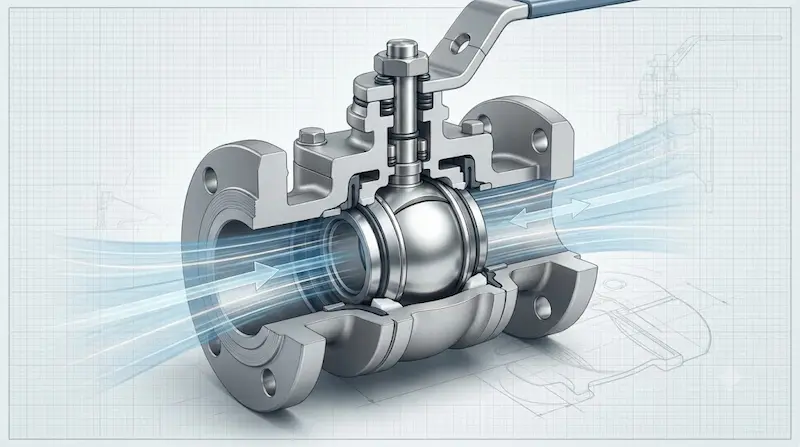

Trong một hệ thống kỹ thuật hoàn chỉnh, mỗi thông số đảm nhiệm một vai trò chuyên biệt không thể thay thế. Yếu tố DN đóng vai trò huyết mạch trong việc đảm bảo lưu lượng dòng chảy đi qua ổn định, không bị thắt cổ chai hay sụt áp đột ngột. Trong khi đó, yếu tố PN đóng vai trò bức tường thành bảo vệ, chịu trách nhiệm chống chọi lại áp lực nén của chất lỏng hoặc khí bên trong.

Sự đồng bộ tuyệt đối giữa van, mặt bích, gioăng đệm và đường ống chuẩn DN80/PN16 giúp tạo nên một khối liên kết vững chắc. Lấy ví dụ minh họa trong hệ thống cấp nước cao ốc, khi máy bơm đẩy nước lên các tầng cao, toàn bộ tuyến ống và van khóa từ bơm truyền đi đều phải đồng bộ chuẩn DN80/PN16 để triệt tiêu hoàn toàn các điểm yếu có nguy cơ bục vỡ do áp lực dồn nén.

Phân tích chuyên sâu

Những thiết bị phổ biến sử dụng chuẩn DN80 PN16

Tiêu chuẩn này được ứng dụng rộng rãi trên hầu hết các dòng thiết bị đường ống công nghiệp hiện đại:

• Các dòng van công nghiệp: Bao gồm van cổng, van bướm , van bi, van cầu, van một chiều, van giảm áp, van xả khí và van điện từ chuyên dụng.

• Phụ kiện kết nối: Mặt bích thép/inox, khớp nối mềm cao su hoặc inox chống rung.

• Thiết bị đo lường và lọc: Đồng hồ đo lưu lượng nước, y lọc rác (lọc Y).

Việc sử dụng đồng bộ một chuẩn mực duy nhất giúp các kỹ sư dễ dàng thao tác lắp ghép, thay thế linh kiện mà không lo lắng về sự sai lệch kích thước lỗ bulông hay độ dày mặt bích.

Thông số kỹ thuật của DN80/PN16

• Kích thước danh nghĩa: DN80, tương đương với kích thước danh định NPS 3 inch theo hệ đo lường Mỹ.

• Áp suất làm việc: PN16 tương đương 16 bar, xấp xỉ 1,6 MPa.

• Kiểu kết nối: Phổ biến nhất là kết nối mặt bích, kết nối dạng kẹp (Wafer), tai bích (Lug) và rất ít khi dùng kiểu ren đối với cỡ lớn này.

• Vật liệu chế tạo: Gang xám, gang cầu, thép carbon, thép không gỉ (Inox 304, Inox 316) và đồng thau.

• Tiêu chuẩn sản xuất: Tuân thủ nghiêm ngặt các bộ tiêu chuẩn DIN (Đức), EN 1092-1, BS (Anh), JIS (Nhật Bản) hoặc ANSI (Mỹ).

So sánh DN80/PN16 với các tiêu chuẩn khác

• Kết luận: Nếu hệ thống cấp nước tòa nhà thông thường, cấp áp PN10 là đủ. Tuy nhiên, đối với các dây chuyền sản xuất công nghiệp, hệ thống PCCC hoặc trạm bơm tăng áp, DN80/PN16 là sự lựa chọn tiêu chuẩn tối ưu nhờ sự cân bằng hoàn hảo giữa độ bền chịu áp và chi phí đầu tư.

Tại sao cần chọn đúng chuẩn DN80 PN16?

Việc tuân thủ lựa chọn đúng thông số mang lại những giá trị cốt lõi cho doanh nghiệp: đảm bảo an toàn tuyệt đối cho con người và nhà máy, ngăn chặn triệt để tình trạng rò rỉ lưu chất độc hại, giữ vững sự đồng bộ kết cấu toàn tuyến, duy trì lưu lượng dòng chảy tối ưu, kéo dài tuổi thọ vận hành thiết bị, giảm thiểu tối đa chi phí bảo trì sửa chữa và đáp ứng đầy đủ các tiêu chuẩn kiểm định kỹ thuật khắt khe.

Ứng dụng thực tế

dn80 pn16 được ứng dụng trong những hệ thống nào?

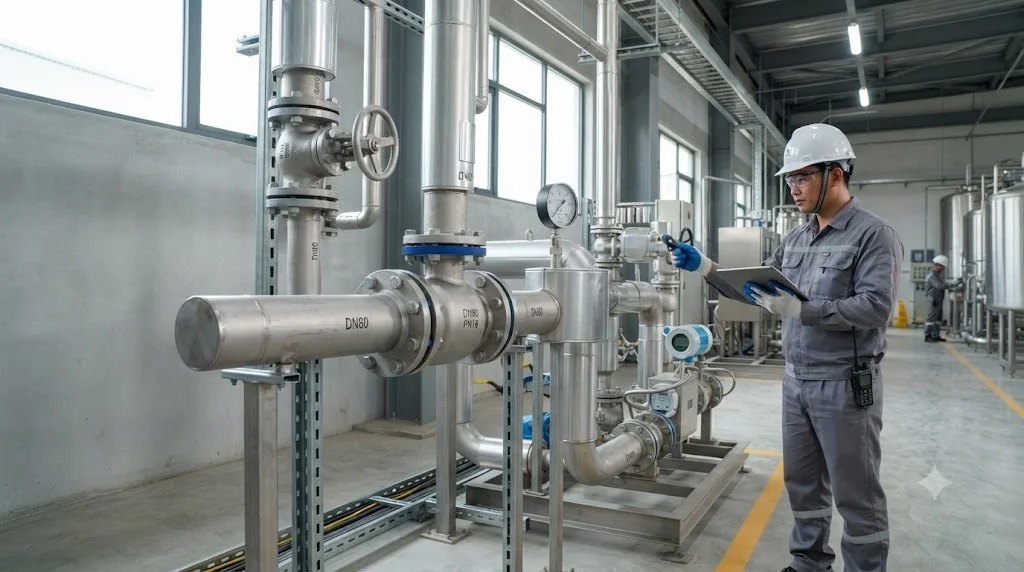

Nhờ tính linh hoạt và độ bền cao, hệ thống thiết bị này phủ sóng rộng khắp trong: mạng lưới cấp nước sạch đô thị, nhà máy xử lý nước thải, hệ thống điều hòa không khí trung tâm (HVAC), hệ thống phòng cháy chữa cháy (PCCC), đường ống hơi nước áp suất trung bình, nhà máy chế biến thực phẩm, nhà máy hóa chất, lọc hóa dầu, nhà máy điện và các khu công nghiệp tập trung.

Khi nào nên sử dụng thiết bị DN80/PN16?

Doanh nghiệp cần triển khai dòng thiết bị này khi hệ thống đường ống đạt kích thước chuẩn DN80, áp suất vận hành thực tế nằm trong ngưỡng từ 0 đến 16 bar, phục vụ các môi chất phổ biến như nước sạch, nước thải đã qua xử lý, khí nén, dầu nhẹ hoặc các dòng lưu chất hóa học có tính ăn mòn tương thích với vật liệu chế tạo van.

Những sai lầm thường gặp

Quá trình mua sắm thường xảy ra các lỗi phổ biến: nhầm lẫn giữa kích thước DN với hệ inch, ngộ nhận rằng thông số PN chính là áp suất làm việc thực tế mọi thời điểm, sai lầm khi ghép mặt bích PN10 vào van DN80 PN16 gây chênh lệch tâm lỗ bulông, không kiểm tra kỹ tiêu chuẩn lỗ bulông quốc tế, chọn sai vật liệu dẫn đến ăn mòn nhanh chóng, bỏ qua yếu tố nhiệt độ làm việc của môi chất và đặt nặng tiêu chí giá rẻ mà bỏ qua các thông số kỹ thuật cốt lõi.

Hướng dẫn / checklist

Checklist lựa chọn thiết bị DN80/PN16

• Xác định chính xác kích thước đường ống thực tế tại công trình.

• Kiểm tra kỹ áp suất vận hành tối đa và áp suất thử nghiệm của hệ thống.

• Xác định nhiệt độ môi trường và nhiệt độ lưu chất bên trong ống.

• Lựa chọn đúng vật liệu chế tạo (Gang, Inox, Thép) phù hợp tính chất chất lỏng.

• Chọn kiểu kết nối cơ khí phù hợp (Mặt bích, Wafer, Lug).

• Kiểm tra kỹ tiêu chuẩn lỗ khoan mặt bích (DIN, BS, JIS).

• Đánh giá đặc tính hóa lý của lưu chất sử dụng.

• Lựa chọn nhà cung cấp và thương hiệu thiết bị uy tín trên thị trường.

• Yêu cầu cung cấp đầy đủ chứng chỉ chất lượng (CO/CQ).

• Đánh giá kỹ chế độ bảo hành và hỗ trợ kỹ thuật đi kèm.

Lưu ý khi lắp đặt và bảo trì

Các bước thực hiện đòi hỏi sự cẩn trọng từ đội ngũ kỹ thuật:

1. Kiểm tra tương thích: Xác nhận chính xác tiêu chuẩn DN và PN của van, mặt bích và gioăng làm kín trước khi đưa vào lắp ghép.

2. Kiểm tra phụ kiện: Đảm bảo vòng đệm (gioăng) không bị rách, bulông không bị rỉ sét.

3. Siết lực đều tay: Tiến hành siết các con ốc bulông theo hình chéo góc đối xứng để lực phân bổ đều bề mặt bích.

4. Thử áp lực: Thực hiện test thử áp lực đường ống trước khi chính thức đưa vào vận hành thương mại.

5. Kiểm tra rò rỉ: Quan sát kỹ các mối nối trong những giờ chạy thử tải đầu tiên.

6. Bảo dưỡng định kỳ: Vệ sinh cặn bẩn, tra dầu mỡ trục van và thay thế gioăng đệm ngay khi phát hiện dấu hiệu lão hóa hoặc rò rỉ nhỏ.

FAQ

DN80/PN16 nghĩa là gì?

Đây là ký hiệu thể hiện đường kính danh nghĩa DN80 (đường kính khoảng 80 mm) và cấp áp suất danh nghĩa PN16 (chịu áp lực tối đa 16 bar) của các thiết bị đường ống công nghiệp.

DN80 có phải đường kính ngoài 80 mm không?

Không. DN80 là kích thước danh nghĩa quy ước quốc tế, còn đường kính ngoài thực tế của ống sẽ dao động tùy thuộc vào tiêu chuẩn sản xuất cụ thể như ống thép, ống nhựa hay ống inox.

PN16 chịu được áp suất bao nhiêu?

PN16 tương ứng với áp suất danh nghĩa 16 bar trong điều kiện phòng tiêu chuẩn; khả năng chịu áp thực tế có thể thay đổi tùy thuộc vào nhiệt độ vận hành và loại vật liệu chế tạo thiết bị.

Có thể thay DN80 PN16 bằng PN10 không?

Chỉ khi áp suất làm việc thực tế của toàn hệ thống ở mức thấp và các thiết bị được tính toán thiết kế đồng bộ. Tuy nhiên, tuyệt đối không thay thế nếu hệ thống yêu cầu kỹ thuật nghiêm ngặt ở cấp áp PN16 để tránh nguy cơ bục vỡ.

DN80/PN16 dùng cho những thiết bị nào?

Chuẩn này được áp dụng đồng bộ cho các dòng van công nghiệp, mặt bích nối ống, khớp nối chống rung, y lọc rác, đồng hồ đo nước và các phụ kiện kết nối trên đường ống.

Kết luận + CTA

Hiểu đúng DN80/PN16 để lựa chọn thiết bị chính xác

DN80 PN16 là một trong những tiêu chuẩn kỹ thuật cốt lõi và phổ biến nhất trong hệ thống đường ống công nghiệp cũng như dân dụng hiện đại.

Việc thấu hiểu tường tận ý nghĩa của thông số DN và PN, kết hợp lựa chọn chuẩn xác vật liệu, tiêu chuẩn kết nối và điều kiện vận hành thực tế sẽ giúp hệ thống của doanh nghiệp hoạt động an toàn, ổn định, hạn chế tối đa rủi ro sự cố và kéo dài tuổi thọ thiết bị.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về dn80 pn16
