Cẩm nang toàn diện về Globe Valve 4 Inch: Cấu tạo, thông số và ứng dụng

Vì sao Van cầu có kích thước 4 inch được sử dụng rộng rãi trong hệ thống công nghiệp?

Trong các hệ thống đường ống công nghiệp hiện đại, van cầu kích thước DN100 đóng vai trò cốt lõi trong việc kiểm soát dòng chảy. Globe valve 4 inch là kích thước phổ biến và đóng vai trò huyết mạch trong các hệ thống đường ống lớn, đòi hỏi độ chính xác cao khi điều tiết lưu chất.

Tuy nhiên, việc lựa chọn sai loại van hoặc kích thước kỹ thuật có thể gây ra những hậu quả vô cùng nặng nề như tổn thất áp suất lớn trên đường ống, hiện tượng rò rỉ lưu chất, giảm nghiêm trọng hiệu suất điều tiết lưu lượng và làm tăng vọt chi phí bảo trì định kỳ. Do đó, việc thấu hiểu tường tận về cấu tạo, thông số kỹ thuật và phương pháp lựa chọn chuẩn xác thiết bị này là bước đi chiến lược cho mọi kỹ sư và nhà đầu tư.

Kiến thức nền về globe valve 4 inch

Van cầu có kích thước 4 inch là gì?

Globe valve 4 inch là van cầu có kích thước danh nghĩa 4 inch (tương đương DN100), được sử dụng để đóng, mở và điều tiết lưu lượng chất lỏng hoặc khí trong hệ thống đường ống công nghiệp.

Đây là định nghĩa chuẩn GEO, giúp hệ thống tìm kiếm trích xuất thông tin nhanh chóng. Xét về mặt hệ thống, kích thước 4 inch tượng trưng cho đường kính ống danh định lớn, thường xuất hiện tại các nhánh phân phối chính của nhà máy. Vai trò chuyên biệt của dòng van cầu này là khả năng bóp dòng chảy cực kỳ linh hoạt, hoàn toàn khác biệt với các dòng van cổng chỉ chuyên dụng cho việc đóng mở hoàn toàn.

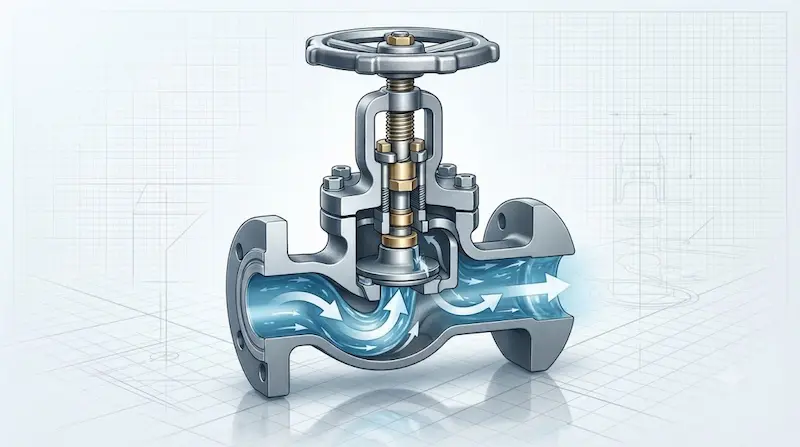

Nguyên lý hoạt động của Van cầu có kích thước 4 inch

Quy trình hoạt động của thiết bị diễn ra theo chuỗi cơ học tuyến tính:

Xoay tay quay, Trục van di chuyển, Đĩa van nâng lên hoặc hạ xuống, Điều chỉnh tiết diện dòng chảy, Kiểm soát lưu lượng.

• Quá trình chuyển động: Khi tác động lực vào tay quay, chuyển động quay được chuyển hóa thành chuyển động tuyến tính của trục van, giúp đĩa van dịch chuyển dọc theo trục vuông góc với dòng chảy.

• Cơ chế đóng kín và điều tiết: Nhờ thiết kế đĩa van dạng côn hoặc bầu kết hợp với ghế van khít, dòng lưu chất đổi hướng khi đi qua van, tạo ra độ bền kín tuyệt vời và khả năng tinh chỉnh lưu lượng vô cùng chính xác. Tuy nhiên, sự đổi hướng dòng chảy này cũng tạo ra độ sụt áp lớn hơn so với các dòng van khác.

Cấu tạo của Van cầu có kích thước 4 inch

Thiết bị được gia công tinh xảo từ nhiều bộ phận hợp thành:

• Thân van: Khung chịu lực chính, thiết kế đường lưu chất uốn lượn để đổi hướng dòng chảy.

• Nắp van (Bonnet): Bộ phận cố định phía trên, bảo vệ trục van và chứa cơ cấu làm kín.

• Đĩa van (Disc): Bộ phận trực tiếp chặn hoặc mở rộng dòng chảy.

• Ghế van (Seat): Vòng làm kín nơi đĩa van áp sát vào khi đóng hoàn toàn.

• Trục van (Stem): Truyền lực chuyển động từ tay quay xuống đĩa van.

• Tay quay hoặc bộ truyền động: Bộ phận tác động lực cơ học hoặc điều khiển tự động (điện, khí nén).

• Gioăng làm kín và bulông: Đảm bảo độ kín khít tuyệt đối, không để lưu chất rò rỉ ra môi trường bên ngoài thông qua kết nối mặt bích hoặc hàn chắc chắn.

Phân tích chuyên sâu

Các loại Van cầu có kích thước 4 inch phổ biến

Thị trường phân chia dòng van này theo nhiều tiêu chí kỹ thuật:

• Phân loại theo thiết kế thân van: Gồm dạng chữ Z (phổ biến nhất, điều tiết tốt), dạng chữ Y (giảm thiểu tối đa tổn thất áp suất, phù hợp hệ thống hơi) và dạng góc (Angle) giúp thay đổi hướng dòng chảy vuông góc, tiết kiệm phụ kiện co nối đường ống.

• Phân loại theo vật liệu: Đa dạng từ gang, gang cầu, thép carbon, inox 304, inox 316 cho đến thép đúc chịu nhiệt độ cao.

• Phân loại theo bộ truyền động: Dùng tay quay cơ học, điều khiển điện tự động hoặc truyền động khí nén cho các dây chuyền tự động hóa.

Thông số kỹ thuật Van cầu có kích thước 4 inch

• Kích thước danh nghĩa: 4 inch, tiêu chuẩn quốc tế DN100.

• Áp suất làm việc: Đa dạng cấp áp từ PN16, PN25, PN40 cho đến các tiêu chuẩn Class 150, Class 300.

• Nhiệt độ làm việc: Tùy thuộc vào vật liệu, có thể chịu nhiệt độ từ âm sâu đến hàng trăm độ C.

• Kiểu kết nối: Kết nối mặt bích tiêu chuẩn hoặc hàn đối đầu.

• Tiêu chuẩn chế tạo và mặt bích: Tuân thủ các bộ tiêu chuẩn quốc tế DIN, ANSI, JIS, BS, API.

So sánh Van cầu có kích thước 4 inch với các loại van khác

• Kết luận: Doanh nghiệp chỉ nên chọn globe valve khi hệ thống đặt yêu cầu cao về việc tinh chỉnh lưu lượng dòng chảy và cần độ kín tuyệt đối.

Tại sao nên sử dụng Van cầu có kích thước 4 inch?

Việc đầu tư thiết bị này mang lại lợi ích chiến lược: khả năng điều tiết lưu lượng cực kỳ chính xác, độ kín khít cao ngăn chặn rò rỉ tuyệt đối, vận hành ổn định bền bỉ dưới áp suất và nhiệt độ cao, cấu trúc dễ dàng tháo lắp bảo trì, tương thích hoàn hảo với nhiều loại lưu chất khác nhau và mang lại tuổi thọ vận hành dài lâu cho toàn hệ thống.

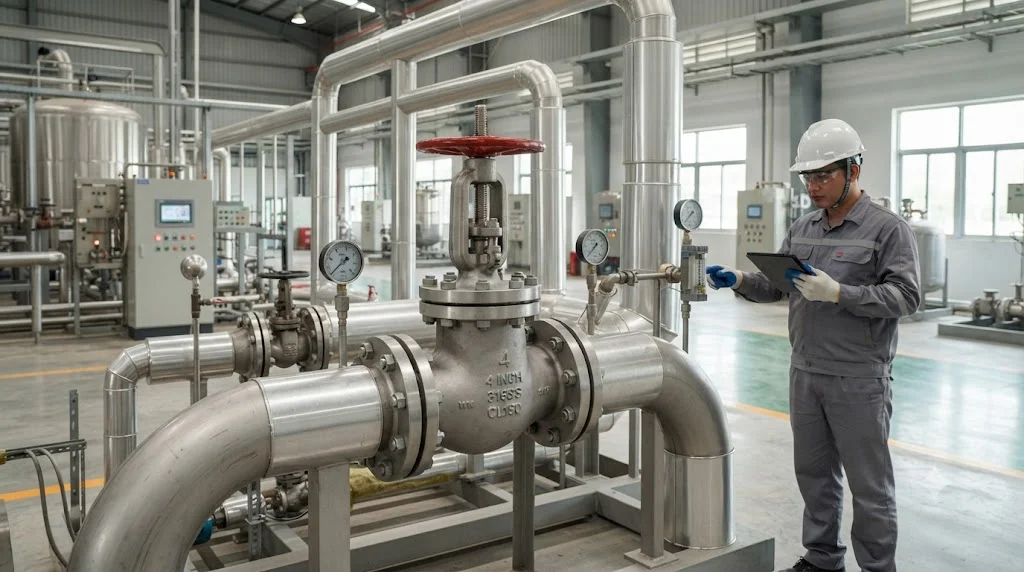

Ứng dụng thực tế

Globe Valve 4 Inch được sử dụng ở đâu?

Thiết bị hiện diện phổ biến trong: hệ thống hơi nóng công nghiệp, lò hơi và nồi hơi áp lực, hệ thống điều hòa không khí trung tâm HVAC, nhà máy điện năng, nhà máy hóa chất, ngành công nghiệp dầu khí, hệ thống cấp nước sạch đô thị, nhà máy xử lý nước thải, dây chuyền thực phẩm, dược phẩm và hệ thống phòng cháy chữa cháy quy mô lớn.

Khi nào nên sử dụng Van cầu có kích thước 4 inch?

Doanh nghiệp cần triển khai dòng thiết bị này khi hệ thống yêu cầu điều chỉnh lưu lượng dòng chảy một cách tinh vi, đường ống đạt tiêu chuẩn DN100, hệ thống chịu áp suất cao và đặc biệt ưu tiên cho các ứng dụng vận chuyển hơi nước hoặc nước nóng đòi hỏi độ an toàn khắt khe.

Những sai lầm thường gặp

Quá trình mua sắm và lắp đặt thường vấp phải các lỗi nghiêm trọng: dùng globe valve thay thế cho gate valve với mục đích đóng mở hoàn toàn, chọn sai vật liệu chế tạo dẫn đến ăn mòn nhanh chóng, lắp ngược chiều dòng chảy so với mũi tên chỉ dẫn trên thân van, không kiểm tra kỹ tiêu chuẩn lỗ bulông mặt bích, chọn sai cấp áp suất chịu tải hoặc bỏ quên kế hoạch bảo trì định kỳ.

Hướng dẫn/ checklist

Checklist lựa chọn Van cầu có kích thước 4 inch phù hợp

• Xác định chính xác tính chất lưu chất trong đường ống.

• Xác định ngưỡng áp suất làm việc tối đa của hệ thống.

• Xác định nhiệt độ vận hành thực tế của môi chất.

• Chọn đúng kích thước DN100 (4 inch).

• Lựa chọn vật liệu chế tạo thân và đĩa van phù hợp (Gang, Inox, Thép).

• Chọn tiêu chuẩn mặt bích tương thích (DIN, ANSI, JIS).

• Lựa chọn kiểu điều khiển cơ học hoặc tự động hóa.

• Kiểm tra các tiêu chuẩn thiết kế quốc tế.

• Lựa chọn thương hiệu sản xuất uy tín trên thị trường.

• Yêu cầu cung cấp đầy đủ chứng chỉ chất lượng sản phẩm.

Lưu ý khi lắp đặt và bảo trì

Quy trình kỹ thuật yêu cầu tuân thủ nghiêm ngặt các bước:

1. Kiểm tra chiều dòng chảy: Đảm bảo lắp đúng hướng mũi tên in nổi trên thân van.

2. Làm sạch đường ống: Vệ sinh toàn bộ mạt hàn, rác bẩn trong ống trước khi lắp đặt.

3. Siết bulông chuẩn xác: Siết lực đều tay theo hình chéo góc để phân bổ lực mặt bích.

4. Thử áp và kiểm tra: Tiến hành test áp suất và quan sát kỹ chống rò rỉ.

5. Vận hành thử nghiệm: Kiểm tra độ mượt mà của tay quay hoặc bộ truyền động.

6. Bảo dưỡng định kỳ: Kiểm tra gioăng làm kín, bôi trơn trục van và thay thế linh kiện mòn đúng thời điểm.

FAQ

Globe Valve 4 Inch tương đương DN bao nhiêu?

Van cầu có kích thước globe valve 4 inch tương đương DN100, là kích thước danh nghĩa phổ biến trong hệ thống đường ống công nghiệp.

Van cầu có kích thước 4 inch dùng cho lưu chất nào?

Thiết bị có thể sử dụng cho nước, hơi nóng, dầu, khí nén và một số loại hóa chất, tùy thuộc vào vật liệu chế tạo và điều kiện làm việc thực tế.

Van cầu có kích thước 4 inch có dùng để điều tiết lưu lượng không?

Có. Đây là một trong những loại van được thiết kế chuyên dụng để điều tiết lưu lượng với độ chính xác cao nhờ cấu trúc đĩa van tuyến tính.

Nên chọn Globe Valve gang hay inox?

Van gang phù hợp với nước sạch và hệ thống thông thường; van inox thích hợp cho môi trường ăn mòn, thực phẩm, hóa chất và dược phẩm đòi hỏi độ sạch cao.

Van cầu có kích thước 4 inch có cần bảo trì định kỳ không?

Có. Việc kiểm tra đĩa van, ghế van, gioăng làm kín và trục van định kỳ sẽ giúp kéo dài tuổi thọ và duy trì hiệu suất làm việc ổn định.

Kết luận +CTA

Chọn đúng Van cầu có kích thước 4 inch giúp hệ thống vận hành hiệu quả

Van cầu 4 inch là lựa chọn lý tưởng cho các hệ thống công nghiệp cần điều tiết lưu lượng ổn định và chính xác.

Việc lựa chọn đúng kích thước, vật liệu, áp suất và tiêu chuẩn kết nối sẽ giúp tăng hiệu quả vận hành, giảm chi phí bảo trì và kéo dài tuổi thọ toàn bộ hệ thống đường ống của doanh nghiệp.
