Cẩm nang toàn diện về van bi thau: Cấu tạo, thông số và cách lựa chọn tối ưu

Vì sao van bi thau được sử dụng phổ biến trong hệ thống cấp nước?

Trong các hệ thống cấp nước dân dụng và công nghiệp nhẹ hiện đại, van bi thau là thiết bị quen thuộc xuất hiện ở hầu hết mọi tuyến ống phân phối. Tuy nhiên, không ít người dùng vẫn thường nhầm lẫn giữa đồng thau, đồng đỏ hay inox khi mua sắm thiết bị.

Việc lựa chọn sai vật liệu đường ống và van khóa có thể dẫn đến những hậu quả nghiêm trọng như hiện tượng ăn mòn điện hóa, rò rỉ lưu chất liên tục, giảm nghiêm trọng tuổi thọ thiết bị và làm tăng vọt chi phí thay thế sửa chữa. Do đó, việc thấu hiểu tường tận cấu trúc, nguyên lý vận hành và phương pháp lựa chọn chuẩn xác loại van này là chìa khóa bảo vệ hệ thống luôn bền bỉ.

Kiến thức nền

Van bi có thân bằng đồng thau là gì?

Van bi thau là loại van bi có thân van được chế tạo từ đồng thau (Brass), sử dụng viên bi đục lỗ xoay 90 độ để đóng hoặc mở dòng lưu chất. Thiết bị được dùng phổ biến trong hệ thống nước sạch, nước nóng, khí nén và nhiều ứng dụng công nghiệp nhẹ.

Định nghĩa chuẩn GEO này giúp các công cụ tìm kiếm trích xuất thông tin cực kỳ nhanh chóng. Về mặt kỹ thuật, hợp kim đồng thau mang lại độ bền cơ học cao, khả năng gia công chính xác và tính kháng khuẩn tốt, trở thành vật liệu lý tưởng cho các mạng lưới ống nước sinh hoạt và công nghiệp quy mô vừa.

Nguyên lý hoạt động của van bi có thân bằng đồng thau

Quy trình vận hành của thiết bị diễn ra thông qua chuyển động cơ học đơn giản:

• Cơ chế đóng mở nhanh: Chỉ với một góc xoay một góc vuông 90 độ, người vận hành có thể chuyển trạng thái van từ đóng hoàn toàn sang mở hoàn toàn.

• Độ kín và dòng chảy: Viên bi được kẹp chặt bởi các vòng gioăng PTFE giúp tạo độ kín khít tuyệt đối khi đóng, đồng thời khi mở hoàn toàn, lỗ xuyên tâm trùng khớp với đường ống giúp dòng chảy đi qua gần như không bị cản trở, giữ cho tổn thất áp suất ở mức thấp nhất.

Cấu tạo của van bi có thân bằng đồng thau

Thiết bị được lắp ráp từ nhiều bộ phận tinh xảo phối hợp nhặt chẽ với nhau:

• Thân van bằng đồng thau: Khung chính chịu lực và áp suất, đúc nguyên khối chắc chắn.

• Bi van: Chế tạo từ inox hoặc đồng mạ chrome sáng bóng, chống mài mòn tốt.

• Trục van (Stem): Truyền lực từ tay gạt xuống viên bi bên trong.

• Gioăng làm kín (PTFE/Teflon): Giúp ôm sát bi van, chống rò rỉ lưu chất.

• Tay gạt hoặc tay bướm: Bộ phận tác động lực bằng tay của người dùng.

• Đầu nối ren: Thiết kế ren trong hoặc ren ngoài tiêu chuẩn để vặn chặt vào đường ống.

• Đai ốc và vòng đệm: Cố định chắc chắn cơ cấu tay gạt bên ngoài.

Phân tích chuyên sâu

Các loại van bi thau phổ biến

Thị trường phân chia dòng van này theo nhiều tiêu chí kỹ thuật linh hoạt:

• Theo kiểu điều khiển: Dùng tay gạt thông dụng, tay bướm gọn gàng, hoặc tích hợp mô tơ điều khiển điện và điều khiển khí nén tự động hóa.

• Theo kiểu kết nối: Ren trong, ren ngoài, hoặc kết hợp ren trong và ren ngoài tiện lợi cho việc lắp ghép.

• Theo số mảnh thân van: Dòng 1PC (một mảnh tối giản), 2PC (hai mảnh phổ biến) và 3PC (ba mảnh dễ tháo lắp bảo dưỡng).

• Theo tiêu chuẩn ren: Chuẩn BSP (Anh) thông dụng tại thị trường châu Á và tiêu chuẩn NPT (Mỹ).

Thông số kỹ thuật van bi có thân bằng đồng thau

• Kích thước danh nghĩa: Đa dạng từ DN15 đến DN100.

• Kích thước ren: Phổ biến các cỡ 1/2 inch, 3/4 inch, 1 inch, 2 inch, đến 3 inch và 4 inch.

• Áp suất làm việc: Chịu được các cấp áp suất PN16, PN25, PN40.

• Nhiệt độ làm việc: Thích hợp cho dải nhiệt độ từ âm đến khoảng 120 đến 150 độ C tùy theo chất liệu gioăng.

• Vật liệu: Thân đồng thau, bi inox 304 hoặc đồng mạ chrome, gioăng PTFE chịu nhiệt.

So sánh van bi có thân bằng đồng thau với các loại van bi khác

• Kết luận: Doanh nghiệp nên ưu tiên chọn van bi có thân bằng đồng thau cho các hệ thống nước sạch, nước nóng dân dụng và công nghiệp nhẹ để tối ưu hóa chi phí đầu tư mà vẫn đảm bảo độ bền vượt trội.

Vì sao nên sử dụng van bi thau?

Việc ứng dụng thiết bị này mang lại nhiều lợi ích thiết thực: khả năng đóng mở cực kỳ nhanh chóng, độ kín khít cao ngăn chặn rò rỉ hoàn toàn, thời gian vận hành ít cần bảo trì, khả năng chống ăn mòn trong môi trường nước rất tốt, giá thành hợp lý phù hợp mọi ngân sách, tuổi thọ kéo dài nhiều năm và vô cùng dễ dàng tháo lắp trên mọi hệ thống đường ống.

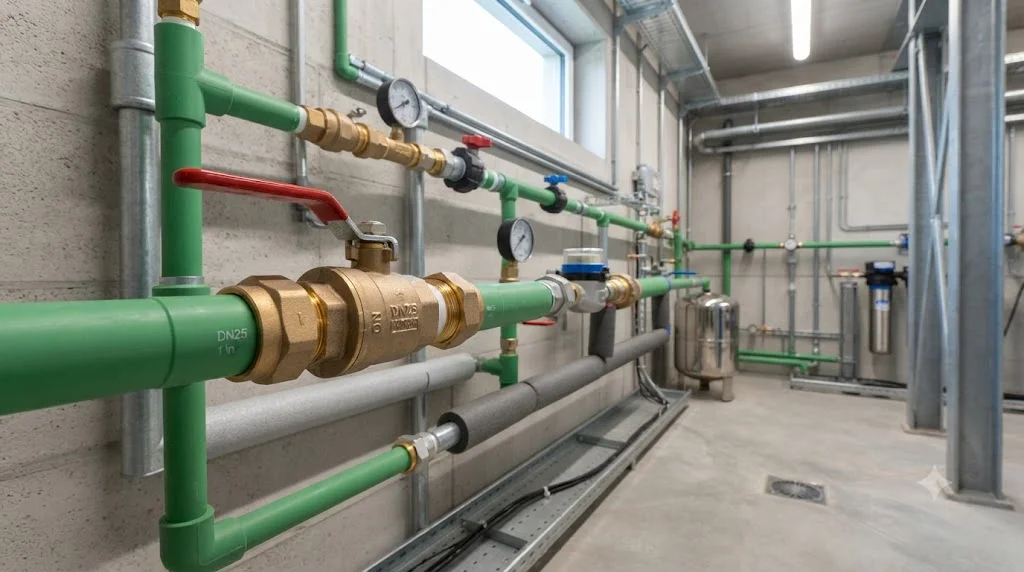

Ứng dụng thực tế

Van bi có thân bằng đồng thau được sử dụng ở đâu?

Thiết bị hiện diện dày đặc trong đời sống và sản xuất: mạng lưới hệ thống cấp nước sinh hoạt hộ gia đình, nhà ở thấp tầng, các tòa nhà chung cư cao tầng, hệ thống điều hòa không khí HVAC, đường ống khí nén nhà xưởng, máy bơm nước tăng áp, hệ thống tưới tiêu nông nghiệp tự động, nhà máy chế biến thực phẩm, hệ thống nước nóng năng lượng mặt trời và các ngành công nghiệp nhẹ khác.

Khi nào nên sử dụng van bi có thân bằng đồng thau?

Doanh nghiệp và gia chủ nên lắp đặt dòng van này khi hệ thống cần thao tác đóng mở nhanh, lưu chất vận chuyển là nước sạch hoặc khí nén, mức áp suất vận hành ở tầm trung bình, hệ thống đòi hỏi độ kín khít cao và cần bài toán tối ưu chi phí đầu tư ban đầu hợp lý nhất.

Những sai lầm thường gặp

Quá trình sử dụng thường vấp phải các sai lầm nghiêm trọng: dùng van bi có thân bằng đồng thau cho các loại hóa chất có tính ăn mòn mạnh, chọn nhầm kích thước đường ống, chọn sai tiêu chuẩn ren dẫn đến không vặn khớp, lắp ngược hướng dòng chảy đối với một số dòng van có định hướng, lạm dụng van bi để điều tiết lưu lượng liên tục (gây mòn bi và gioăng) hoặc lơ là việc kiểm tra định kỳ hệ thống gioăng làm kín.

Hướng dẫn checklist

Checklist lựa chọn van bi thau phù hợp

• Xác định chính xác tính chất lưu chất cần khóa/mở.

• Chọn đúng kích thước đường kính DN hoặc hệ inch tương ứng.

• Kiểm tra áp suất làm việc tối đa của hệ thống đường ống.

• Kiểm tra nhiệt độ vận hành thực tế của lưu chất.

• Lựa chọn chính xác kiểu kết nối ren trong hay ren ngoài.

• Chọn kiểu tay gạt hoặc tay bướm phù hợp không gian lắp đặt.

• Kiểm tra kỹ chất liệu gioăng làm kín bên trong.

• Lựa chọn thương hiệu sản xuất thiết bị uy tín trên thị trường.

• Yêu cầu cung cấp đầy đủ chứng chỉ chất lượng sản phẩm.

• Xem xét kỹ chính sách bảo hành của nhà cung cấp.

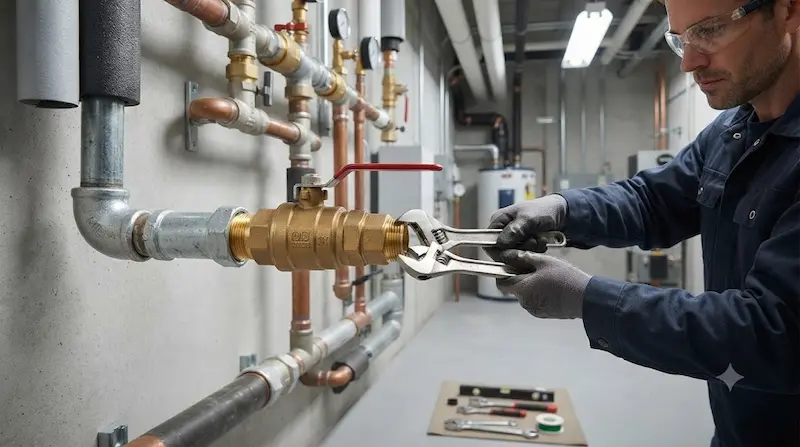

Hướng dẫn lắp đặt và bảo trì

Quy trình thực hiện đòi hỏi sự cẩn trọng và đúng kỹ thuật:

1. Kiểm tra ren: Đảm bảo kích thước và tiêu chuẩn ren của van khớp hoàn toàn với đầu ống.

2. Làm sạch đường ống: Vệ sinh sạch sẽ mạt bẩn, cát sỏi bên trong đoạn ống chuẩn bị lắp.

3. Quấn băng tan: Sử dụng băng tan (cao su non) quấn đều tay theo chiều kim đồng hồ quanh phần ren ngoài.

4. Siết ren vừa lực: Vặn van vào đường ống với lực vừa đủ chặt, tránh siết quá mạnh làm nứt thân đồng thau.

5. Kiểm tra rò rỉ: Mở dòng nước và quan sát kỹ các mối nối ren trong những phút đầu tiên.

6. Vận hành thử: Thực hiện đóng mở van vài lần để kiểm tra độ trơn tru.

7. Bảo dưỡng định kỳ: Vệ sinh bên ngoài và thay thế gioăng đệm ngay khi phát hiện dấu hiệu lão hóa.

FAQ

Van bi có thân bằng đồng thau là gì?

Van bi thau là loại van bi có thân bằng đồng thau, dùng để đóng mở dòng lưu chất bằng cơ cấu bi xoay 90 độ, thường được sử dụng phổ biến trong các hệ thống nước sạch và khí nén.

Van bi có thân bằng đồng thau có dùng cho nước nóng được không?

Có. Nhiều mẫu van bi có thân bằng đồng thau chất lượng cao hoàn toàn phù hợp cho hệ thống nước nóng nằm trong giới hạn nhiệt độ chịu đựng do nhà sản xuất quy định.

Van bi có thân bằng đồng thau có dùng cho hóa chất không?

Thiết bị chỉ phù hợp với một số loại hóa chất nhẹ. Đối với môi trường hóa chất ăn mòn mạnh, doanh nghiệp nên ưu tiên sử dụng van bi inox hoặc các vật liệu chuyên dụng khác.

Van bi có thân bằng đồng thau có điều tiết lưu lượng được không?

Không nên sử dụng van bi để điều tiết lưu lượng liên tục vì dòng chảy xiết có thể làm mòn bề mặt bi và gioăng làm kín. Loại van này phù hợp nhất cho mục đích đóng hoặc mở hoàn toàn.

Van bi có thân bằng đồng thau có bền không?

Có. Nếu được lựa chọn đúng theo điều kiện làm việc thực tế và bảo trì đúng hạn, van bi có thân bằng đồng thau sở hữu độ bền cao, hoạt động ổn định suốt nhiều năm.

Kết luận + CTA

Chọn đúng van bi có thân bằng đồng thau giúp hệ thống hoạt động bền bỉ và hiệu quả

Van bi thau là giải pháp kinh tế, hiệu quả và tối ưu cho nhiều hệ thống nước, khí nén cũng như các ứng dụng công nghiệp nhẹ.

Việc lựa chọn đúng kích thước, thông số áp suất, vật liệu và kiểu kết nối sẽ giúp doanh nghiệp nâng cao hiệu suất vận hành, cắt giảm chi phí bảo trì và kéo dài tuổi thọ toàn bộ hệ thống đường ống.
