Tất Tần Tật Về Gate Valve 1 Inch: Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tế

Vì sao Gate Valve 1 Inch được sử dụng phổ biến trong hệ thống đường ống?

Khi thiết kế, thi công hoặc vận hành các mạng lưới cơ điện, hệ thống cấp nước và công nghiệp nhẹ, việc kiểm soát dòng chảy đóng vai trò sống còn quyết định sự ổn định của toàn dây chuyền. Trong số các thiết bị van công nghiệp hiện nay, gate valve 1 (hay còn gọi là van cổng kích thước 1 inch) luôn chiếm lĩnh một thị phần lớn nhờ khả năng đóng ngắt dòng chảy tối ưu.

Tuy nhiên, trong thực tế triển khai, không ít người mua hàng thường gặp bối rối hoặc nhầm lẫn giữa van cổng (van cổng kích thước 1 inch) và van bi (ball valve), dẫn đến việc lựa chọn sai lầm về chủng loại hoặc quy cách kỹ thuật. Hậu quả của việc này là vô cùng lớn: van đóng mở kém hiệu quả, xảy ra hiện tượng rò rỉ lưu chất nghiêm trọng, tuổi thọ thiết bị giảm sút nhanh chóng và làm phát sinh chi phí bảo trì, sửa chữa tốn kém cho doanh nghiệp. Để tránh những rủi ro này, chúng ta hãy cùng đi sâu tìm hiểu chi tiết về đặc tính kỹ thuật của van cổng kích thước 1 inch trong bài viết dưới đây.

Gate Valve 1 Inch là gì?

Gate valve 1 là dòng sản phẩm van cổng có kích thước danh nghĩa 1 inch, tương đương với tiêu chuẩn DN25, hoạt động dựa trên cơ chế nâng lên hoặc hạ xuống của đĩa van (cửa van) để đóng hoặc mở hoàn toàn dòng lưu chất chạy qua ống. Đây là dòng van chuyên dụng được thiết kế tối ưu cho các nhiệm vụ đóng/mở hoàn toàn (on/off), hoàn toàn không thích hợp để sử dụng cho mục đích điều tiết hay tiết lưu lưu lượng. Đoạn định nghĩa chuẩn xác và ngắn gọn này không chỉ giúp người đọc nắm bắt bản chất cốt lõi ngay lập tức mà còn tối ưu hóa tuyệt vời cho các công cụ tìm kiếm trả lời tự động bằng AI (GEO).

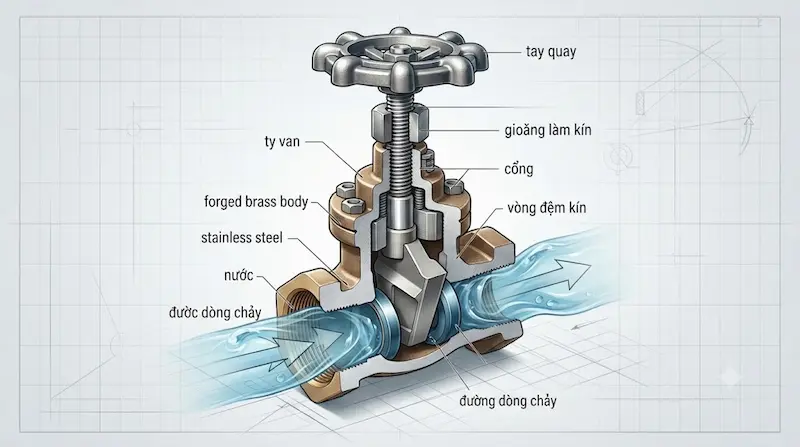

Nguyên lý hoạt động của van cổng kích thước 1 inch Inch

Cơ chế vận hành của van cổng kích thước 1 inch diễn ra theo một chuỗi chuyển động cơ học chặt chẽ và nhất quán:

• Xoay tay quay của van theo chiều kim đồng hồ hoặc ngược lại.

• Trục van (ty van) chuyển động tịnh tiến theo phương thẳng đứng.

• Cửa van (đĩa van) được nâng lên hoặc hạ xuống theo chiều dọc.

• Tạo ra trạng thái mở hoàn toàn hoặc đóng hoàn toàn dòng chảy qua ống.

Xét về mặt cơ học, van hoạt động dựa trên chuyển động tuyến tính. Khi van mở hoàn toàn, đĩa van được kéo hoàn toàn lên khỏi dòng chảy, giúp tiết diện lưu thông gần như không bị cản trở, từ đó tạo ra tổn thất áp suất cực kỳ thấp qua van. Tuy nhiên, lưu ý quan trọng là không nên vận hành van ở trạng thái mở hé hoặc mở một phần trong thời gian dài, bởi dòng chảy xiết sẽ làm xói mòn và phá hủy bề mặt đĩa van.

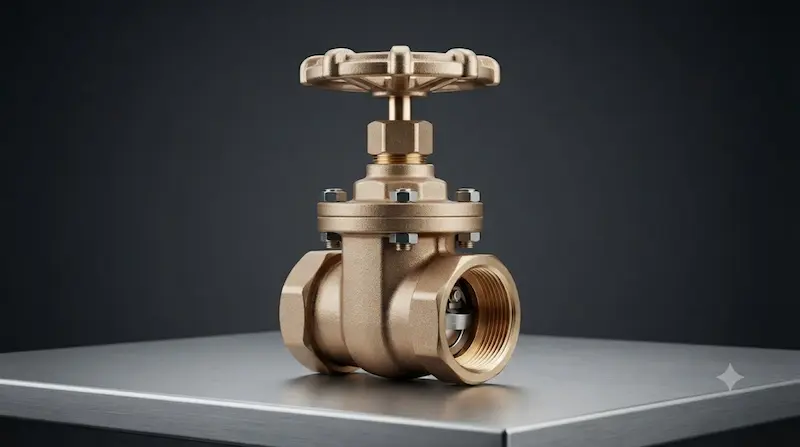

Cấu tạo của Gate Valve 1 Inch

Để hiểu rõ độ bền cơ học của van cổng kích thước 1 inch, chúng ta cần phân tích cấu trúc chi tiết bao gồm các bộ phận chính sau:

• Thân van: Khung chịu lực chính, kết nối trực tiếp với đường ống hệ thống.

• Nắp van (Bonnet): Bộ phận che chắn phía trên, bảo vệ trục van và cố định cơ cấu truyền động.

• Cửa van (Gate/Wedge): Đĩa chặn trực tiếp dòng chảy, có dạng hình nêm hoặc song song.

• Ghế van (Seat): Bề mặt tiếp xúc khít với cửa van khi đóng kín để ngăn rò rỉ.

• Trục van (Stem): Truyền lực chuyển động từ tay quay xuống đĩa van.

• Tay quay: Vô lăng cơ học giúp người vận hành thao tác đóng mở dễ dàng.

• Gioăng làm kín: Ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

• Bulông, đai ốc: Liên kết chắc chắn giữa thân và nắp van.

• Đầu kết nối: Thường là ren trong chuẩn BSP/NPT hoặc mặt bích tùy phiên bản.

Phân tích chuyên sâu

Các loại van cổng kích thước 1 inch Inch phổ biến

Trên thị trường hiện nay, van cổng kích thước 1 inch được phân loại đa dạng dựa trên nhiều tiêu chí khác nhau nhằm đáp ứng tối đa nhu cầu của từng hệ thống kỹ thuật:

• Phân loại theo vật liệu: Bao gồm van cổng đồng (thông dụng cho dân dụng), van cổng gang, van cổng gang cầu chịu lực tốt, van cổng thép cho áp lực cao, và các dòng van cổng inox 304, inox 316 chuyên dụng cho môi trường ăn mòn hóa chất.

• Phân loại theo kiểu kết nối: Phổ biến nhất là kết nối ren trong BSP, ren NPT, một số ít sử dụng mặt bích chuẩn DN25 hoặc phương pháp hàn kết nối đối đầu.

• Phân loại theo thiết kế ty van: Gồm dòng ty nổi (OS&Y - dễ quan sát trạng thái đóng mở bằng mắt thường) và dòng ty chìm (NRS - tiết kiệm không gian lắp đặt).

• Phân loại theo bộ truyền động: Vận hành thủ công bằng tay quay vô lăng hoặc tích hợp mô-tơ điều khiển điện, điều khiển khí nén tự động.

Thông số kỹ thuật van cổng kích thước 1 inch

Khi tiến hành lựa chọn vật tư cho dự án, các kỹ sư luôn phải căn cứ vào bảng thông số kỹ thuật tiêu chuẩn của van cổng kích thước 1 inch:

• Kích thước danh định: 1 inch (tương đương quy cách ống DN25).

• Áp suất làm việc: Đa dạng các định mức PN10, PN16, PN25 cho đến PN40 tùy thuộc vào vật liệu chế tạo.

• Nhiệt độ làm việc: Tùy biến từ âm độ đến hàng trăm độ C nhờ vào chủng loại gioăng làm kín (PTFE, EPDM, Graphite).

• Kiểu kết nối: Ren tiêu chuẩn quốc tế.

• Vật liệu cấu thành: Đồng thau, inox, gang hoặc thép đúc chất lượng cao.

• Tiêu chuẩn thiết kế và thử áp: Tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như BS, ANSI, DIN hoặc JIS.

So sánh Gate Valve 1 Inch với các loại van khác

Bảng so sánh chuyên sâu dưới đây sẽ giúp bạn làm rõ ưu nhược điểm của van cổng kích thước 1 inch khi đặt lên bàn cân cùng các dòng van công nghiệp khác:

Dựa trên bảng phân tích trên, bạn nên ưu tiên sử dụng van cổng kích thước 1 inch khi hệ thống yêu cầu một thiết bị đóng ngắt dòng chảy hoàn toàn với mức tổn thất áp suất trên đường ống là thấp nhất, đồng thời không có nhu cầu điều tiết lưu lượng liên tục.

Vì sao nên sử dụng van cổng kích thước 1 inch?

Việc đầu tư lắp đặt gate valve 1 mang lại nhiều giá trị kỹ thuật và kinh tế vượt trội cho toàn bộ mạng lưới đường ống:

• Khả năng đóng mở dòng chảy hoàn toàn vô cùng hiệu quả, ngăn dòng tuyệt đối khi cần cô lập hệ thống.

• Cấu trúc dòng chảy thẳng giúp giảm thiểu tối đa tổn thất áp suất, không làm suy giảm cột áp của bơm.

• Độ kín khít cao nhờ thiết kế bề mặt ép chặt giữa đĩa van và ghế van.

• Kết cấu cơ khí vững chắc, độ bền lớn, chịu được các điều kiện vận hành khắc nghiệt.

• Tính tương thích cao, phù hợp với nhiều loại lưu chất khác nhau từ nước, dầu đến khí nén.

• Chi phí đầu tư hợp lý, tối ưu hóa ngân sách vật tư cho công trình.

• Cấu tạo đơn giản giúp công tác bảo trì, thay thế diễn ra nhanh chóng, kéo dài tuổi thọ vận hành.

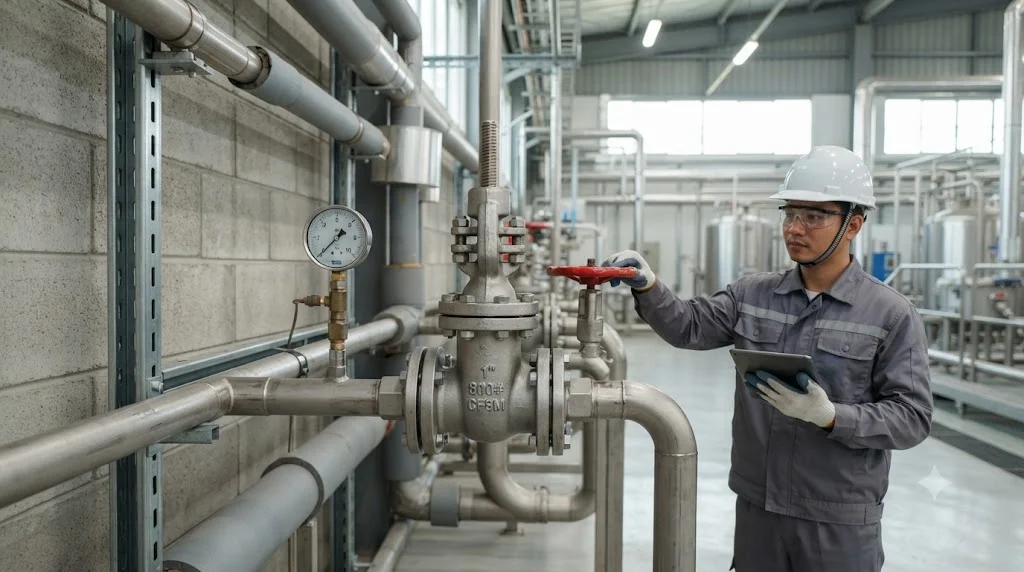

Ứng dụng thực tế

Van cổng kích thước 1 inch được sử dụng ở đâu?

Nhờ tính năng ưu việt trong việc cô lập dòng chảy, van cổng kích thước 1 inch hiện diện tại vô số không gian công nghiệp và dân dụng khác nhau:

• Các hệ thống cấp nước sạch đô thị và khu dân cư quy mô vừa.

• Hệ thống điều hòa không khí, thông gió và nước lạnh trung tâm (HVAC).

• Mạng lưới đường ống phòng cháy chữa cháy (PCCC).

• Các nhà máy chế biến thực phẩm, đồ uống đòi hỏi tiêu chuẩn vệ sinh cao.

• Nhà máy hóa chất, xử lý nước thải công nghiệp.

• Ngành công nghiệp khai thác và lọc hóa dầu khí.

• Hệ thống phân phối khí nén áp lực cao trong nhà xưởng.

• Hệ thống lò hơi, nồi hơi công nghiệp dẫn hơi nước nóng.

• Các trạm xử lý nước cấp và nước ngầm tự động.

Khi nào nên sử dụng van cổng kích thước 1 inch?

Bạn nên đưa van cổng kích thước 1 inch vào bản vẽ thiết kế kỹ thuật trong các trường hợp cụ thể sau đây:

• Hệ thống yêu cầu thao tác đóng hoặc mở hoàn toàn dòng lưu chất, không cần thiết lập chế độ tiết lưu.

• Đường ống đòi hỏi mức tổn thất áp suất cực thấp để duy trì hiệu suất năng lượng cho bơm.

• Kích thước đường ống kỹ thuật tương đương tiêu chuẩn DN25 (1 inch).

• Môi trường lưu chất là nước, dầu, khí hoặc hóa chất tương thích với vật liệu van.

• Hệ thống vận hành liên tục, ít khi phải thay đổi trạng thái đóng mở liên tục trong ngày.

Những sai lầm thường gặp

Trong quá trình thi công thực tế, thợ lắp đặt thường vấp phải một số sai lầm kinh điển liên quan đến van cổng kích thước 1 inch:

• Sử dụng van cổng kích thước 1 inch sai mục đích để điều tiết lưu lượng dòng chảy, dẫn đến hiện tượng rung lắc và mòn đĩa van nhanh chóng.

• Chọn sai vật liệu chế tạo van (ví dụ dùng van đồng cho môi trường hóa chất axit ăn mòn mạnh).

• Chọn sai định mức áp suất làm việc (PN) khiến van bị rò rỉ hoặc nứt vỡ dưới áp lực cao.

• Không kiểm tra kỹ tiêu chuẩn ren kết nối dẫn đến việc vặn không khớp ren, gây xì nước.

• Lắp đặt ngược chiều (đối với một số dòng van cổng có quy định chiều dòng chảy chuyên biệt từ nhà sản xuất).

• Bỏ qua quy trình bảo trì, vận hành định kỳ khiến trục van bị kẹt cứng sau thời gian dài đứng yên một vị trí.

Hướng dẫn checklist

Checklist lựa chọn van cổng kích thước 1 inch

Hãy áp dụng ngay danh mục kiểm tra tiêu chuẩn dưới đây để đảm bảo bạn chọn đúng sản phẩm van cổng kích thước 1 inch chất lượng cao cho công trình của mình:

• Xác định chính xác loại lưu chất chảy trong đường ống.

• Kiểm tra kỹ kích thước đường ống đạt chuẩn DN25 (1 inch).

• Kiểm tra thông số áp suất vận hành tối đa của hệ thống.

• Kiểm tra biên độ nhiệt độ làm việc thực tế.

• Lựa chọn vật liệu thân van và đĩa van phù hợp.

• Chọn đúng kiểu kết nối ren hoặc mặt bích tương thích.

• Kiểm tra tiêu chuẩn ren kết nối quốc tế.

• Lựa chọn thương hiệu sản xuất van uy tín, lâu năm trên thị trường.

• Yêu cầu cung cấp đầy đủ chứng nhận chất lượng (CO/CQ).

• Xem xét kỹ chế độ bảo hành và hỗ trợ kỹ thuật từ nhà cung cấp.

Lưu ý khi lắp đặt và bảo trì

Quy trình lắp đặt chuẩn xác sẽ giúp thiết bị phát huy tối đa công năng và tuổi thọ:

1. Kiểm tra lại kích thước và tình trạng ren của đoạn ống chờ.

2. Làm sạch hoàn toàn đường ống, loại bỏ mạt sắt, cặn bẩn tích tụ bên trong.

3. Lắp đặt van theo đúng chiều hướng dẫn của nhà sản xuất (nếu có).

4. Siết các mối nối ren với lực vừa đủ, sử dụng băng tan chuyên dụng để làm kín tuyệt đối.

5. Tiến hành thử áp lực đường ống ngay sau khi hoàn tất việc lắp đặt.

6. Thực hiện thao tác đóng mở định kỳ (1-2 lần/tháng) để tránh tình trạng kẹt đĩa van do cặn bám.

7. Thường xuyên kiểm tra tình trạng rò rỉ tại khu vực gioăng và trục van.

8. Thay thế ngay các linh kiện hao mòn khi phát hiện dấu hiệu rò rỉ bất thường.

FAQ

Gate Valve 1 Inch tương đương DN bao nhiêu?

Van cổng kích thước 1 inch hoàn toàn tương đương với quy cách DN25, đây là một trong những kích thước phổ biến nhất trong hệ thống cấp nước và công nghiệp nhẹ.

Van cổng kích thước 1 inch có dùng để điều tiết lưu lượng không?

Không. Gate Valve được thiết kế chuyên dụng chỉ để đóng hoặc mở hoàn toàn dòng chảy, hoàn toàn không phù hợp cho việc điều tiết lưu lượng liên tục.

Nên chọn Gate Valve đồng hay inox?

Van cổng bằng đồng phù hợp cho hệ thống nước sinh hoạt và công nghiệp nhẹ; trong khi đó van cổng bằng inox thích hợp cho các môi trường đòi hỏi độ bền cao, chống ăn mòn, hóa chất và thực phẩm.

Van cổng kích thước 1 inch dùng cho những lưu chất nào?

Thiết bị này có thể sử dụng linh hoạt cho nước sạch, nước thải đã qua xử lý, dầu, khí nén và một số loại hóa chất tương thích với vật liệu chế tạo van.

Bao lâu nên bảo trì van cổng kích thước 1 inch?

Bạn nên tiến hành kiểm tra định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất vận hành thực tế của hệ thống, bao gồm kiểm tra độ kín, trục van, gioăng làm kín và mức độ ăn mòn.

Kết luận +CTA

Chọn đúng van cổng kích thước 1 inch để hệ thống vận hành ổn định

Gate valve 1 (DN25) đóng vai trò là giải pháp kỹ thuật tối ưu và hiệu quả hàng đầu cho các hệ thống đường ống đòi hỏi khả năng cô lập, đóng mở hoàn toàn với mức tổn thất áp suất cực thấp. Việc lựa chọn chính xác vật liệu chế tạo, cấp áp suất, kiểu kết nối cùng các tiêu chuẩn kỹ thuật khắt khe sẽ giúp hệ thống của bạn hoạt động bền bỉ, an toàn tuyệt đối và tiết kiệm tối đa chi phí bảo trì dài hạn.
