Water Gate Valve: Giải pháp tối ưu cho hệ thống cấp thoát nước hiện đại

Trong các hệ thống cấp thoát nước và công nghiệp hiện đại, water gate valve (van cổng) đóng vai trò là thiết bị không thể thiếu giúp kiểm soát dòng chảy một cách hiệu quả và an toàn. Với khả năng đóng mở hoàn toàn dòng nước, đây là lựa chọn hàng đầu cho các đường ống yêu cầu độ kín cao và tổn thất áp suất thấp.

Vì sao van cổng được dùng phổ biến trong hệ thống nước?

Trong các tình huống thực tế, việc kiểm soát dòng chảy là yếu tố cốt lõi để đảm bảo sự vận hành ổn định của toàn hệ thống. Đối với các đường ống có kích thước lớn, yêu cầu về tổn thất áp suất thấp là ưu tiên hàng đầu, và van cổng chính là giải pháp tối ưu nhất.

Vai trò của loại van này được thể hiện rõ qua ba khía cạnh:

• Kiểm soát dòng chảy hiệu quả: Van cổng cho phép dòng nước đi qua với tiết diện gần như bằng với đường kính trong của ống, giúp lưu lượng đạt mức tối đa.

• Độ kín cao: Cơ chế ép đĩa van vào ghế đệm giúp ngăn chặn rò rỉ triệt để, đặc biệt quan trọng trong các hệ thống cấp nước quy mô lớn.

• Tổn thất áp thấp: Nhờ thiết kế lòng van thông suốt, chất lỏng không bị đổi hướng đột ngột, từ đó giảm thiểu sự sụt giảm áp suất.

Water gate valve là gì?

Water gate valve là loại van dùng để đóng mở dòng nước bằng cơ chế nâng hạ đĩa van. Đây là thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng nước trong đường ống, thay vì điều tiết lưu lượng.

Đặc điểm nhận dạng của loại van này là đĩa van chuyển động theo phương vuông góc với hướng dòng chảy thông qua trục ty van. Thiết kế này giúp van đóng kín hoàn hảo khi ở trạng thái đóng, nhưng lại không được khuyến khích sử dụng để điều tiết lưu lượng vì dòng chảy xoáy có thể làm mòn đĩa van theo thời gian.

Nguyên lý hoạt động của van cổng

Khi người vận hành xoay tay vô lăng, ty van sẽ chuyển động tịnh tiến, dẫn đến đĩa van nâng lên hoặc hạ xuống tương ứng.

• Mở hoàn toàn: Khi đĩa van được nâng lên hoàn toàn ra khỏi lộ trình dòng chảy, nước đi qua van mà không gặp bất kỳ vật cản nào, giúp duy trì áp suất hệ thống.

• Đóng hoàn toàn: Khi đĩa van hạ xuống và ép chặt vào ghế van, luồng nước bị chặn lại tuyệt đối.

Lý do van cổng ít gây tụt áp là vì khi mở hoàn toàn, không có chi tiết nào nằm trong dòng chảy. Tuy nhiên, nếu bạn chỉ mở bán phần, dòng nước sẽ va đập vào đĩa van, gây ra rung lắc, tiếng ồn và làm hỏng gioăng làm kín.

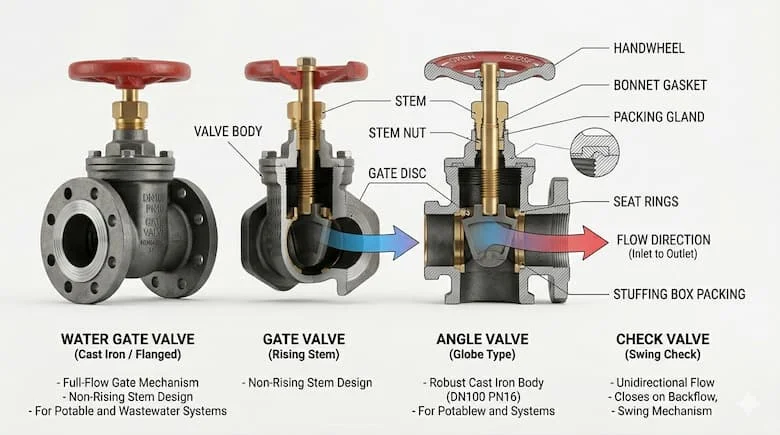

Cấu tạo của van cổng

Thân van

Thân van là bộ phận chịu áp lực chính, thường được chế tạo từ gang cầu, đồng hoặc inox. Gang cầu mang lại độ bền cơ học cao với chi phí tối ưu cho các hệ thống nước sạch, trong khi inox được ưu tiên cho các môi trường hóa chất hoặc yêu cầu chống ăn mòn tuyệt đối.

Ty van

Ty van có hai dạng chính: ty nổi (dễ dàng quan sát trạng thái đóng/mở từ xa) và ty chìm (tiết kiệm không gian lắp đặt, ty không nhô ra ngoài khi vận hành).

Đĩa van

Đĩa van là bộ phận trực tiếp điều khiển dòng chảy. Nó được thiết kế chính xác để đảm bảo sự ăn khớp với thân van khi đóng lại.

Gioăng làm kín

Gioăng thường làm từ EPDM hoặc PTFE để đảm bảo độ kín khít. EPDM có khả năng đàn hồi tốt với nước, trong khi PTFE bền bỉ với hóa chất và nhiệt độ cao.

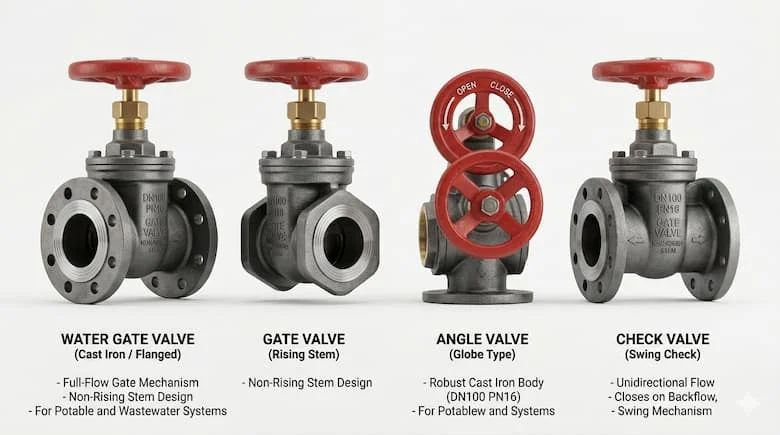

Các loại van cổng phổ biến hiện nay

Thông số kỹ thuật quan trọng khi chọn van cổng

Khi lựa chọn van cổng, bạn cần chú ý các thông số:

• Kích thước (DN): Dao động từ DN15 – DN600. Việc chọn sai kích thước có thể gây tắc nghẽn hoặc giảm hiệu suất toàn hệ thống.

• Áp suất làm việc (PN): Phổ biến là PN10 và PN16. Cần chọn đúng áp suất để đảm bảo van không bị nứt vỡ dưới tác động của áp lực nước.

• Kiểu kết nối: Kết nối ren (cho đường ống nhỏ) hoặc mặt bích (cho đường ống công nghiệp).

So sánh van cổng và ball valve

Trong cuộc chiến "gate valve vs ball valve", mỗi loại có thế mạnh riêng:

• Tốc độ vận hành: Ball valve (van bi) đóng mở cực nhanh với 1/4 vòng quay, trong khi van cổng cần nhiều vòng quay hơn, giúp tránh hiện tượng búa nước.

• Khả năng điều tiết: Cả hai đều không nên dùng để điều tiết, nhưng van bi chịu được áp lực dòng chảy tốt hơn trong một số trường hợp.

• Độ bền: Van cổng bền bỉ hơn trong các hệ thống nước có lưu lượng lớn và cần độ ổn định lâu dài.

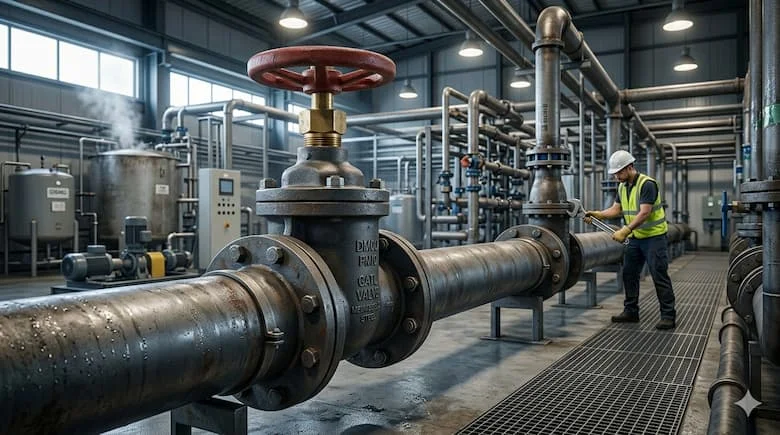

Ứng dụng thực tế

Van cổng được ứng dụng rộng rãi trong:

• Hệ thống cấp nước đô thị.

• Nhà máy xử lý nước sạch và nước thải.

• Hệ thống HVAC trong các tòa nhà.

• Hệ thống PCCC (phòng cháy chữa cháy).

Sai lầm thường gặp: Nhiều người thường mở bán phần van cổng để chỉnh lưu lượng hoặc không bảo trì định kỳ, dẫn đến hiện tượng mòn đĩa van, rò rỉ và kẹt van sau một thời gian ngắn.

Cách chọn van cổng phù hợp

Để đảm bảo hiệu quả, hãy tuân thủ checklist sau:

1. Lưu chất: Xác định nước sạch, nước thải hay hóa chất.

2. Kích thước: Chọn đúng đường kính ống (DN).

3. Áp suất: Phải cao hơn áp suất vận hành tối đa của hệ thống.

4. Vật liệu: Phù hợp với môi trường lắp đặt.

5. Kết nối: Chọn mặt bích hoặc ren phù hợp với cấu trúc ống hiện hữu.

Lưu ý: Tuyệt đối không dùng van cổng để điều tiết lưu lượng và hãy thực hiện kiểm tra gioăng định kỳ 6 tháng/lần.

Câu hỏi thường gặp về van cổng

1.Water gate valve dùng để làm gì?

Dùng để đóng/mở hoàn toàn dòng nước trong hệ thống ống lớn.

2.Van cổng và van bi khác nhau thế nào?

Van cổng dùng cho đường ống lớn, đóng mở chậm, ít tụt áp; van bi dùng cho đường ống nhỏ, đóng mở nhanh.

3.Khi nào nên dùng ty nổi?

Khi cần quan sát trạng thái đóng/mở của van từ xa.

4.Van cổng có dùng cho nước nóng được không?

Có, nếu chọn loại có vật liệu và gioăng chịu nhiệt phù hợp.

5.Bao lâu nên bảo trì van cổng?

Nên kiểm tra ít nhất 6 tháng một lần để đảm bảo van không bị kẹt do cặn bẩn.

Kết luận

Water gate valve là thiết bị cốt lõi giúp hệ thống kiểm soát dòng nước một cách ổn định, bền bỉ và hiệu quả. Việc hiểu rõ cấu tạo, phân loại và ứng dụng của nó không chỉ giúp tối ưu hóa vận hành mà còn ngăn ngừa các sự cố rò rỉ không đáng có.
