Tất Tần Tật Về safety valve 1 2 Inch: Cấu Tạo, Nguyên Lý Và Tầm Quan Trọng

Vì sao cần sử dụng safety valve 1 2 Inch trong hệ thống áp lực?

Trong các dây chuyền vận hành công nghiệp, từ hệ thống hơi nóng, khí nén cho đến các bình chịu áp lực, áp suất là một đại lượng vô hình nhưng ẩn chứa năng lượng khổng lồ. Khi xảy ra sự cố khiến áp suất tăng đột ngột vượt qua giới hạn thiết kế cho phép, hệ thống sẽ đối mặt với nguy cơ rò rỉ đường ống, phá hủy cấu trúc thiết bị hoặc thậm chí gây ra những tai nạn cháy nổ nghiêm trọng.

Chính vì lý do đó, việc lắp đặt safety valve 1 2 (van an toàn kích thước 1/2 inch) trở thành một thiết bị bảo vệ bắt buộc theo tiêu chuẩn kỹ thuật an toàn của mọi nhà máy. Nếu chẳng may chọn sai kích thước quy cách hoặc thiết lập sai áp suất cài đặt, van sẽ không thể xả áp đúng thời điểm nguy cấp, dẫn đến hậu quả mất an toàn lao động, làm giảm nghiêm trọng tuổi thọ thiết bị và đội chi phí sửa chữa lên gấp nhiều lần. Để hiểu rõ hơn cách phòng tránh rủi ro này, chúng ta hãy cùng đi sâu tìm hiểu chi tiết về đặc tính của van an toàn kích thước 1/2 inch dưới đây.

Safety Valve 1/2 Inch là gì?

Safety valve 1 2 là dòng van an toàn cơ khí có kích thước kết nối danh nghĩa 1/2 inch, hoàn toàn tương đương với quy chuẩn DN15. Thiết bị này được chế độ kỹ thuật thiết kế chuyên biệt để tự động mở rộng cửa xả ngay khi áp suất bên trong hệ thống vượt quá giá trị giới hạn đã cài đặt trước, đồng thời tự động đóng chặt lại khi áp suất đã quay về vùng an toàn. Đoạn định nghĩa súc tích này vừa cung cấp thông tin cốt lõi cho người đọc vừa tối ưu hóa cấu trúc GEO để các cỗ máy tìm kiếm AI dễ dàng trích xuất dữ liệu.

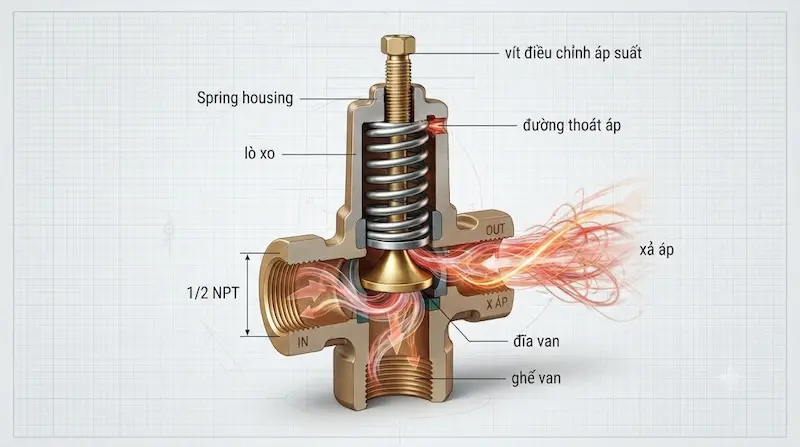

Nguyên lý hoạt động của Safety Valve 1/2 Inch

Cơ chế vận hành tự động của safety valve 1 2 diễn ra theo một chuỗi phản ứng vật lý vô cùng chính xác:

• Áp suất bên trong hệ thống tăng dần vượt ngưỡng.

• Lực tác động của dòng lưu chất lớn hơn lực nén của lò xo bên trong van.

• Đĩa van bị đẩy bật lên, tách khỏi bề mặt ghế van.

• Lưu chất dư thừa được xả nhanh chóng ra ngoài qua đường thoát.

• Áp suất trong hệ thống hạ xuống mức an toàn.

• Lực đàn hồi của lò xo đẩy đĩa van trở về vị trí đóng kín ban đầu.

Ưu điểm tuyệt đối của cơ chế này là hoạt động hoàn toàn tự động bằng áp lực cơ học, không cần sử dụng nguồn điện bên ngoài, đảm bảo khả năng phản ứng cực nhanh khi xảy ra hiện tượng quá áp đột ngột.

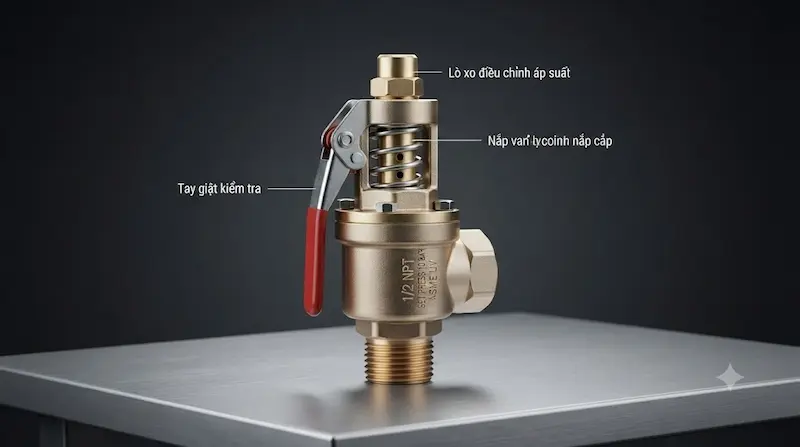

Cấu tạo của Safety Valve 1/2 Inch

Để đảm bảo độ tin cậy tuyệt đối, một chiếc safety valve 1 2 tiêu chuẩn được cấu thành từ các bộ phận kỹ thuật sau:

• Thân van: Khung chịu lực chính bằng đồng hoặc inox, chứa dòng lưu chất.

• Nắp van: Che chắn phía trên, bảo vệ cụm lò xo và điều chỉnh hành trình.

• Lò xo: Quyết định mức áp suất cài đặt của van.

• Đĩa van: Chặn dòng chảy trực tiếp tại cửa vào.

• Ghế van: Bề mặt tiếp xúc khít với đĩa van để chống rò rỉ.

• Trục van: Truyền động lực giữa đĩa van và lò xo.

• Vít điều chỉnh áp suất: Cho phép thợ kỹ thuật tinh chỉnh lực nén lò xo.

• Tay giật thử (nếu có): Dùng để kiểm tra độ nhạy thủ công định kỳ.

• Đầu nối ren: Tiêu chuẩn 1/2 inch kết nối vào đường ống.

Các loại Safety Valve 1/2 Inch phổ biến

Trên thị trường hiện nay, safety valve 1 2 được chia thành nhiều dòng sản phẩm khác nhau nhằm đáp ứng tối đa yêu cầu của từng môi trường làm việc:

• Phân loại theo vật liệu: Van đồng thau (phổ biến cho khí nén, nước), Inox 304, Inox 316 (chống ăn mòn cho hóa chất, dược phẩm) và thép carbon.

• Phân loại theo môi chất: Van chuyên dụng cho hơi nóng, khí nén, hệ thống nước hoặc dầu.

• Phân loại theo kiểu kết nối: Chủ yếu là kết nối ren trong hoặc ren ngoài chuẩn BSP và NPT, kết nối mặt bích cực kỳ hiếm gặp ở kích thước DN15 này.

• Phân loại theo kiểu xả áp: Gồm dòng xả trực tiếp ra môi trường hoặc dòng xả có dẫn hướng qua đường ống thu hồi.

Thông số kỹ thuật Safety Valve 1/2 Inch

Các kỹ sư khi thiết kế hệ thống luôn phải nắm vững bộ thông số kỹ thuật cốt lõi của safety valve 1 2:

• Kích thước danh định: 1/2 inch (DN15).

• Áp suất cài đặt (Set Pressure): Được căn chỉnh tùy theo thông số kỹ thuật thực tế của hệ thống.

• Áp suất làm việc tối đa: Giới hạn chịu áp lực của thân van.

• Nhiệt độ làm việc: Phụ thuộc vào đặc tính gioăng làm kín và vật liệu thân van.

• Tiêu chuẩn sản xuất quốc tế: Tuân thủ các chứng nhận khắt khe như ASME, API, DIN, JIS hoặc BS.

So sánh Safety Valve 1/2 Inch với Relief Valve

Nhiều người thường nhầm lẫn giữa van an toàn (Safety Valve) và van giảm áp/giải áp (Relief Valve). Bảng phân tích dưới đây sẽ làm rõ điểm khác biệt:

Kết luận chuyên gia cho thấy, nếu hệ thống của bạn chứa hơi hoặc khí nén, việc bắt buộc phải lựa chọn safety valve 1 2 thay vì các dòng relief valve thông thường là yếu tố quyết định sự an toàn kỹ thuật.

Vì sao cần chọn đúng Safety Valve 1/2 Inch?

Việc đầu tư chuẩn xác thiết bị safety valve 1 2 mang lại những lợi ích thiết thực không thể thay thế:

• Đảm bảo an toàn tuyệt đối cho con người và tài sản nhà xưởng khỏi nguy cơ nổ bình áp lực.

• Đáp ứng đầy đủ các tiêu chuẩn kiểm định kỹ thuật an toàn bắt buộc của cơ quan nhà nước.

• Giảm thiểu tối đa nguy cơ dừng dây chuyền đột ngột do sự cố thiết bị.

• Bảo vệ các thiết bị đắt tiền phía trước và sau van khỏi cú sốc áp suất.

• Tối ưu hóa chi phí bảo trì, kéo dài tuổi thọ vận hành toàn bộ hệ thống.

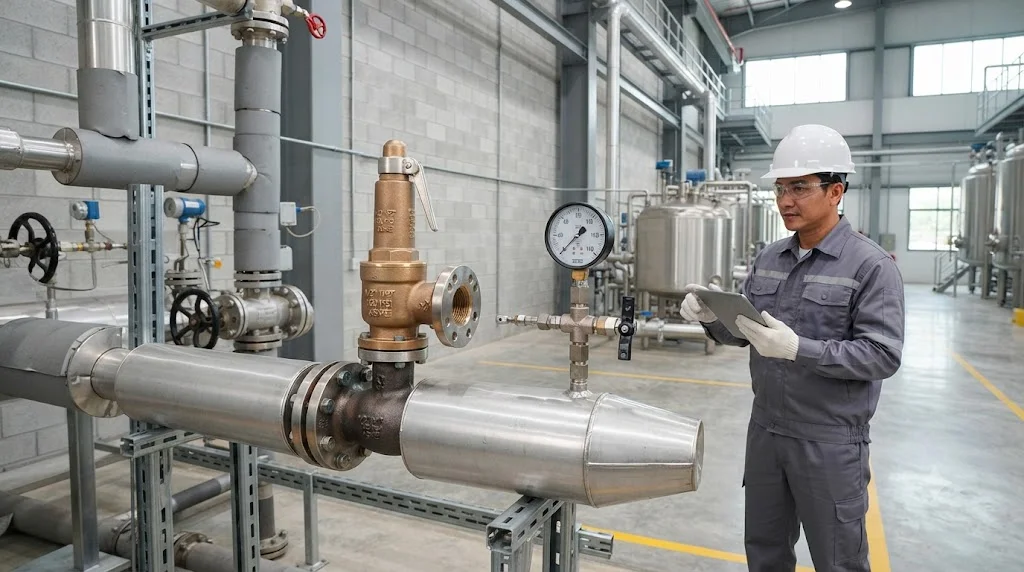

Ứng dụng thực tế

Safety Valve 1/2 Inch được sử dụng ở đâu?

Quy cách safety valve 1/2 xuất hiện dày đặc trong các hệ thống quy mô vừa và nhỏ đòi hỏi kiểm soát áp suất nghiêm ngặt:

• Các lò hơi, nồi hơi mini và nồi hấp công nghiệp.

• Bình tích áp, bình chứa khí nén của các xưởng cơ khí.

• Hệ thống máy nén khí trục vít và piston công suất vừa.

• Mạng lưới phân phối hơi nóng trong nhà máy may mặc, giặt là.

• Hệ thống đường ống nước nóng trung tâm tòa nhà.

• Các dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm khép kín.

• Hệ thống điều hòa không khí trung tâm HVAC.

Khi nào nên sử dụng Safety Valve 1/2 Inch?

Bạn cần đưa safety valve 1/2 vào danh mục vật tư bắt buộc khi gặp các điều kiện kỹ thuật sau:

• Quy mô đường ống nhánh hoặc thiết bị có kích thước kết nối chuẩn DN15.

• Bình chứa hoặc thiết bị áp lực có nguy cơ tích tụ áp suất vượt giới hạn an toàn.

• Hệ thống máy nén khí hoặc lò hơi hoạt động liên tục với áp suất trung bình.

• Yêu cầu thiết bị bảo vệ phản ứng chớp nhoáng khi áp suất vừa chớm chạm ngưỡng cài đặt.

Những sai lầm thường gặp

Trong thực tế thi công, thợ kỹ thuật đôi khi vấp phải một số sai lầm nguy hiểm liên quan đến safety valve 1/2:

• Cài đặt áp suất xả của van cao hơn giới hạn chịu lực thực tế của bình chứa.

• Chọn nhầm vật liệu van (ví dụ dùng van đồng cho môi chất hóa chất ăn mòn).

• Bỏ qua chu kỳ kiểm định định kỳ theo quy định pháp luật.

• Tự ý can thiệp, siết chặt lò xo quá mức khiến van mất khả năng xả áp.

• Bịt kín hoặc thu nhỏ đường ống xả thải của van, làm cản trở lưu lượng xả khi có sự cố.

Checklist lựa chọn Safety Valve 1/2 Inch

Hãy áp dụng ngay danh mục kiểm tra chuyên sâu dưới đây để chọn đúng sản phẩm safety valve 1/2 chất lượng cao:

• Xác định chính xác môi chất làm việc trong hệ thống.

• Kiểm tra thông số áp suất làm việc tối đa thực tế.

• Xác định chính xác mức áp suất cài đặt xả áp mong muốn.

• Chọn đúng kích thước kết nối DN15 (1/2 inch).

• Lựa chọn vật liệu thân van và lò xo phù hợp với môi chất.

• Kiểm tra tiêu chuẩn ren kết nối (BSP hoặc NPT).

• Yêu cầu cung cấp đầy đủ giấy chứng nhận kiểm định chất lượng.

• Chọn mua sản phẩm từ các thương hiệu thiết bị công nghiệp uy tín.

• Xác định biên độ nhiệt độ vận hành tối đa.

• Kiểm tra phương hướng lắp đặt tiêu chuẩn của nhà sản xuất.

Lưu ý khi lắp đặt và bảo trì

Quá trình lắp đặt van an toàn đòi hỏi tuân thủ tuyệt đối các nguyên tắc kỹ thuật nghiêm ngặt:

1. Lắp đặt van theo đúng chiều mũi tên hướng dẫn dòng chảy của nhà sản xuất.

2. Bắt buộc phải lắp van theo phương thẳng đứng (tay giật hướng lên trên) trừ khi nhà sản xuất có quy định khác.

3. Tuyệt đối không thu hẹp tiết diện đường ống xả thải phía sau van để tránh gây ùn tắc áp suất ngược.

4. Tiến hành kiểm tra độ kín khít và thử áp lực hệ thống ngay sau khi hoàn tất lắp đặt.

5. Thực hiện kiểm định và hiệu chuẩn định kỳ theo đúng chu kỳ quy định của cơ quan nhà nước.

6. Thường xuyên vệ sinh thân van, loại bỏ bụi bẩn bám dính.

7. Thay thế ngay lập tức van mới khi phát hiện hiện tượng mất độ kín hoặc lò xo bị giãn, không còn giữ đúng áp suất cài đặt ban đầu.

FAQ

Safety Valve 1/2 Inch tương đương DN bao nhiêu?

Safety valve 1/2 hoàn toàn tương đương với kích thước DN15, đây là quy cách phổ biến nhất cho các thiết bị và đường ống áp lực nhỏ.

Safety valve 1 2 Inch dùng cho môi chất nào?

Tùy thuộc vào thiết kế cấu tạo và vật liệu chế tạo, van có thể sử dụng linh hoạt cho hơi nước nóng, khí nén, nước sạch hoặc một số loại chất lỏng khác.

Có thể tự điều chỉnh áp suất cài đặt không?

Không nên. Việc điều chỉnh áp suất lò xo đòi hỏi thiết bị chuyên dụng và phải được thực hiện theo đúng hướng dẫn kỹ thuật của nhà sản xuất, sau đó bắt buộc phải được kiểm định lại để đảm bảo an toàn tuyệt đối.

Bao lâu nên kiểm định Safety Valve?

Chu kỳ kiểm định phụ thuộc vào quy định pháp luật của quốc gia và nội quy vận hành của nhà máy, tuy nhiên thông thường nên kiểm tra hoạt động và kiểm định định kỳ từ 6 đến 12 tháng một lần.

Safety Valve và Relief Valve có giống nhau không?

Không hoàn toàn. Safety Valve chuyên dùng cho hơi hoặc khí, mở bật nhanh khi quá áp; trong khi Relief Valve chủ yếu dùng cho chất lỏng và mở từ từ theo tỷ lệ gia tăng áp suất.

Kết luận+ CTA

Safety Valve 1/2 Inch – Giải pháp bảo vệ hệ thống áp lực hiệu quả

Van an toàn kích thước 1/2 inch đóng vai trò là "tấm khiên" bảo vệ sống còn, giúp hệ thống đường ống và bình chứa tránh khỏi nguy cơ vượt ngưỡng áp suất nguy hiểm, qua đó duy trì sự an toàn lao động và kéo dài tuổi thọ thiết bị. Việc lựa chọn chính xác kích thước, thông số áp suất cài đặt, vật liệu cấu thành cùng các tiêu chuẩn kỹ thuật sẽ giúp hệ thống của bạn vận hành trơn tru và bền vững.
