Tìm Hiểu Chi Tiết Cấu Tạo Van An Toàn: Chìa Khóa Bảo Vệ Hệ Thống Áp Lực

Trong các nhà máy công nghiệp, nồi hơi hay bình chứa khí nén luôn tiềm ẩn những rủi ro cực lớn nếu không được kiểm soát chặt chẽ. Hãy hình dung một kịch bản bình áp lực tăng áp đột ngột do lỗi vận hành, hoặc nồi hơi vượt quá giới hạn thiết kế mà hệ thống không thể xả áp. Khi đó, nếu van an toàn không hoạt động chính xác, nguy cơ cháy nổ là điều khó tránh khỏi. Cấu tạo van an toàn đóng vai trò như "chốt chặn" cuối cùng quyết định sự an toàn của toàn bộ hệ thống. Hiểu rõ từng chi tiết bên trong thiết bị này không chỉ giúp bạn lựa chọn đúng mà còn là yếu tố tiên quyết để vận hành và bảo trì thiết bị đạt tiêu chuẩn kỹ thuật cao nhất.

Van an toàn là gì?

Van an toàn (Safety Valve) là thiết bị tự động thực hiện chức năng xả lưu chất dư thừa khi áp suất trong hệ thống đường ống hoặc bình chứa vượt quá giá trị cài đặt cho phép. Thiết bị này được coi là "bảo hiểm" sống còn cho mọi hệ thống áp lực, giúp ngăn ngừa các sự cố nổ thiết bị, bảo vệ đường ống và đảm bảo an toàn tính mạng cho người lao động.

Trong kỹ thuật, thiết bị này còn có nhiều tên gọi khác nhau như Pressure Safety Valve (PSV), van xả áp, hay van chống quá áp. Vai trò của chúng không chỉ dừng lại ở việc bảo vệ áp suất mà còn giúp duy trì sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật toàn cầu (như ASME, API, DIN, JIS). Một hệ thống vận hành trơn tru là hệ thống mà tại đó van an toàn luôn trong trạng thái sẵn sàng "làm nhiệm vụ" bất cứ khi nào áp suất hệ thống đạt ngưỡng nguy hiểm.

Nguyên lý hoạt động của van an toàn

Nguyên lý của van dựa trên sự cân bằng giữa lực áp suất của lưu chất và lực nén của lò xo. Ở trạng thái đóng bình thường, lực nén của lò xo tác động lên đĩa van lớn hơn lực đẩy của áp suất lưu chất, giữ cho van kín chặt. Khi áp suất hệ thống tăng dần và đạt đến ngưỡng cài đặt, lực đẩy từ lưu chất sẽ thắng được lực nén của lò xo, đẩy đĩa van rời khỏi đế.

Lúc này, lưu chất (khí, hơi hoặc chất lỏng) sẽ được xả ra ngoài qua cửa thoát, làm giảm áp suất hệ thống xuống mức an toàn. Ngay khi áp suất giảm dưới ngưỡng thiết lập, lực lò xo sẽ lập tức đẩy đĩa van quay trở lại vị trí đóng, giúp hệ thống quay về trạng thái cân bằng. Khả năng "chỉ mở khi cần thiết" này phụ thuộc hoàn toàn vào độ chính xác của lực lò xo và diện tích tiếp xúc của đĩa van, biến cấu tạo nào c van an toàn trở thành một tuyệt tác cơ khí chuẩn xác đến từng chi tiết.

Cấu tạo chi tiết của van an toàn

Việc phân tích cấu tạo van an toàn giúp các kỹ sư hiểu rõ lý do tại sao thiết bị này lại có độ tin cậy cao đến vậy:

• Thân van (Valve Body): Thường được đúc từ thép, inox hoặc gang, đây là lớp vỏ chịu lực chính, bảo vệ toàn bộ cơ cấu bên trong.

• Đĩa van (Disc): Bộ phận tiếp xúc trực tiếp với lưu chất, đóng vai trò đóng kín cửa xả, cần được làm từ vật liệu chịu mài mòn cực tốt.

• Đế van (Seat): Điểm tiếp xúc với đĩa van. Đây là bộ phận quyết định độ kín của van, ngăn ngừa rò rỉ lưu chất ra ngoài khi chưa đến áp suất mở.

• Ty van (Stem): Thanh truyền dẫn hướng giúp đĩa van di chuyển thẳng đứng, đảm bảo van đóng lại đúng vị trí sau khi xả.

• Lò xo (Spring): "Trái tim" của van. Lực nén của lò xo được tính toán chính xác để quy định ngưỡng áp suất mở van.

• Vít điều chỉnh: Cho phép người vận hành tăng hoặc giảm lực nén lò xo để thiết lập áp suất cài đặt (Set Pressure) một cách chính xác nhất.

• Nắp van: Che chắn, bảo vệ các bộ phận chuyển động bên trong khỏi tác động của bụi bẩn và môi trường ăn mòn.

Phân loại van an toàn theo cấu tạo

• Van an toàn lò xo: Loại phổ biến nhất, sử dụng lực nén lò xo để đóng van. Ưu điểm là nhỏ gọn, phản hồi nhanh, phù hợp cho hầu hết hệ thống khí nén và hơi.

• Van đối trọng: Sử dụng cần gạt với quả nặng để đóng van. Ưu điểm là độ bền cao, nhưng nhược điểm là kích thước lớn, khó lắp đặt và độ chính xác không cao bằng lò xo.

• Van pilot: Sử dụng một van điều khiển nhỏ hơn (pilot) để điều khiển van chính. Loại này cực kỳ nhạy bén, dùng cho các hệ thống có áp suất và lưu lượng cực lớn.

• Van kín vs. Van hở: Van kín dùng cho môi chất độc hại hoặc dễ cháy nổ (không xả ra môi trường), van hở dùng cho các hệ thống xả hơi, khí thông thường.

Thông số kỹ thuật quan trọng  cấu tạo van an toàn

Khi lựa chọn cấu tạo nào của van an toàn phù hợp, hãy đặc biệt chú ý đến:

• Áp suất cài đặt (Set Pressure): Ngưỡng áp suất mà tại đó van bắt đầu xả.

• Áp suất làm việc (Working Pressure): Áp suất vận hành bình thường của hệ thống.

• Lưu lượng xả (Capacity): Khả năng thoát khí/hơi của van trong một đơn vị thời gian.

• Tiêu chuẩn thiết kế: Các chứng chỉ ASME, API, JIS đảm bảo van đạt chuẩn an toàn quốc tế.

• Vật liệu: Phải tương thích với môi chất (nước, hóa chất, hơi nóng).

So sánh van an toàn và van giảm áp

Tại sao từng bộ phận đều quan trọng?

Mỗi bộ phận trong cấu tạo của van an toàn là một mắt xích liên kết. Nếu lò xo yếu, van sẽ mở trước khi áp suất chạm ngưỡng, gây thất thoát lưu chất. Nếu đĩa van mòn hoặc đế van xước, hiện tượng rò rỉ sẽ xảy ra, làm giảm hiệu suất toàn hệ thống. Đặc biệt, nếu ty van bị cong, đĩa van sẽ đóng lệch, không thể đóng kín trở lại sau khi xả, gây ra sự cố mất áp suất hệ thống kéo dài vô cùng nguy hiểm.

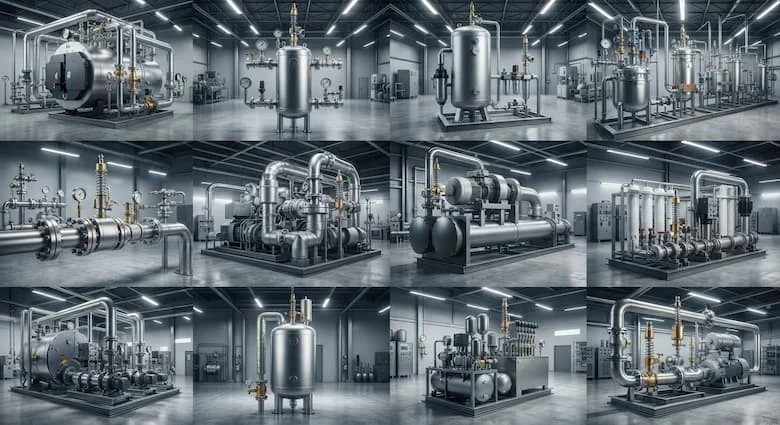

Ứng dụng thực tế

Thiết bị này là bắt buộc trong mọi hệ thống:

• Nồi hơi & Bình áp lực: Ngăn ngừa nguy cơ nổ.

• Máy nén khí: Bảo vệ bình chứa khỏi quá áp.

• Hệ thống khí nén & hơi nóng: Kiểm soát áp suất trong các nhà máy sản xuất.

• Công nghiệp dầu khí & Hóa chất: Đảm bảo an toàn khi xử lý hóa chất độc hại.

Những sai lầm thường gặp khi sử dụng

• Chỉnh sai áp suất: Tự ý điều chỉnh vít mà không qua kiểm định.

• Thay sai lò xo: Không đúng chủng loại dẫn đến van không thể mở.

• Không vệ sinh định kỳ: Cặn bẩn làm kẹt đĩa van, dẫn đến van không mở khi có sự cố.

• Lắp sai chiều: Làm van mất khả năng xả áp theo thiết kế.

Hướng dẫn kiểm tra và bảo dưỡng

1. Kiểm tra thân van: Tìm dấu hiệu nứt hoặc ăn mòn.

2. Kiểm tra lò xo: Đảm bảo không bị gãy hoặc mất độ đàn hồi.

3. Kiểm tra đế và đĩa van: Đảm bảo độ bóng bề mặt, không bị rỗ.

4. Hiệu chuẩn: Thực hiện kiểm định áp suất cài đặt định kỳ bởi cơ quan chức năng.

5. Vệ sinh: Làm sạch cặn bám trên bề mặt tiếp xúc để đảm bảo van đóng kín.

Câu hỏi thường gặp (FAQ)

1. Cấu tạo van an toàn bộ phận nào quyết định áp suất mở?

Chính là lò xo và lực nén của vít điều chỉnh.

2.Lò xo van an toàn có thay được không?

Có, nhưng phải thay đúng loại lò xo chính hãng theo thông số kỹ thuật.

3.Bao lâu nên kiểm định van an toàn?

Thông thường là 6-12 tháng/lần tùy vào quy định an toàn tại từng nhà máy.

Kết luận

Hiểu rõ cấu tạo van an toàn chính là cách bạn nắm giữ sự an toàn cho toàn bộ hệ thống sản xuất của mình. Một thiết bị tuy nhỏ nhưng chứa đựng những nguyên lý cơ khí tinh xảo, đòi hỏi sự hiểu biết và bảo dưỡng nghiêm túc.
