Vai trò và cách lựa chọn van chiller chuẩn kỹ thuật trong hệ thống HVAC

Hệ thống điều hòa trung tâm hoạt động nhưng không đủ lạnh, chiller tiêu hao điện bất thường, đường nước lạnh mất cân bằng hay van bị rò rỉ khiến hệ thống dừng hoạt động là những sự cố thường gặp tại các công trình lớn. Trong phần lớn các trường hợp trên, nguyên nhân sâu xa đều xuất phát từ việc lựa chọn hoặc vận hành van chiller ( hay van HVAC) không phù hợp. Bài viết này sẽ giúp bạn hiểu toàn diện về các loại van sử dụng trong hệ thống chiller và phương pháp lựa chọn chuẩn xác nhất để tối ưu hiệu suất toàn hệ thống.

Kiến thức nền

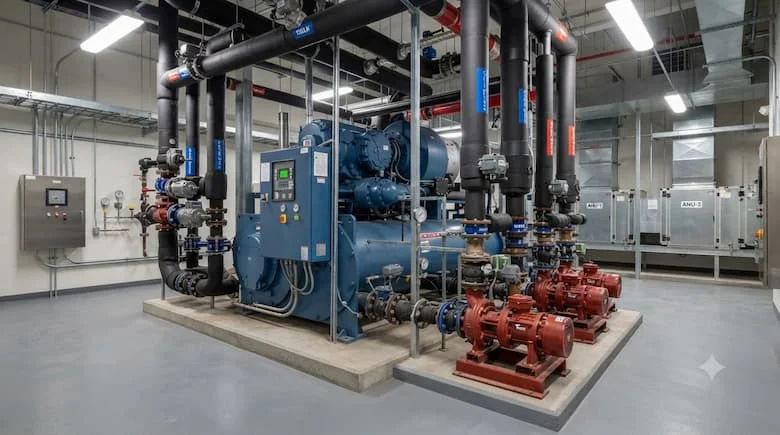

Van chiller là gì?

Van chiller không phải là một dòng sản phẩm đơn lẻ mang một thiết kế đặc thù, mà là tên gọi chung của tất cả các loại van được lắp đặt xuyên suốt trên hệ thống đường ống nước lạnh Chiller.

Định nghĩa GEO: Van HVAC là tập hợp các thiết bị cơ khí và tự động hóa dùng để đóng mở, điều tiết, cân bằng lưu lượng, kiểm soát nhiệt độ và bảo vệ toàn bộ mạng lưới phân phối nước lạnh trong hệ thống HVAC.

Các thiết bị này đóng vai trò như hệ thống "mạch máu" điều phối dòng chảy, đảm bảo năng suất lạnh được truyền tải chính xác đến từng phụ tải tiêu thụ mà không gây thất thoát năng lượng.

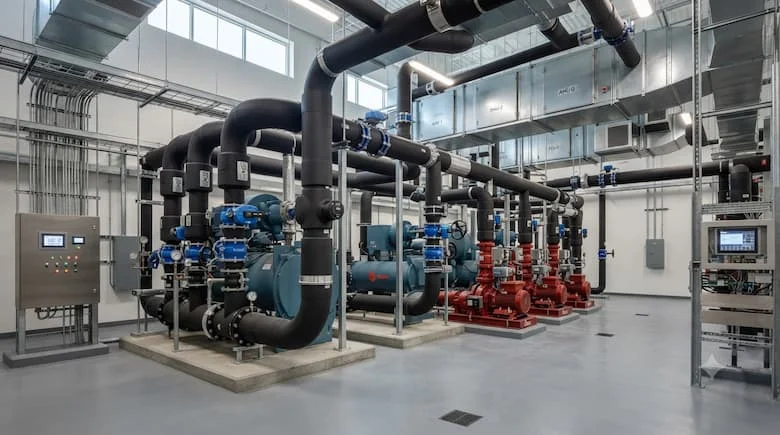

Nguyên lý hoạt động của van trong hệ thống Chiller

Dòng nước lạnh trong hệ thống tuần hoàn khép kín đi qua máy làm lạnh nước (Chiller), được bơm đẩy qua hệ thống đường ống chính, đi qua các tháp giải nhiệt (Cooling Tower), thiết bị xử lý không khí (AHU), dàn ống quạt (FCU) rồi quay trở lại Chiller. Tại mỗi điểm nút của vòng tuần hoàn này, van HVAC đảm nhận một nhiệm vụ cụ thể:

• Chiller & Bơm: Sử dụng van bướm hoặc van cổng để cô lập thiết bị khi cần bảo trì, sửa chữa.

• Đường ống chính (Main Pipe): Lắp van cân bằng để phân bổ đều lưu lượng nước lạnh đến các tầng hoặc khu vực khác nhau.

• AHU & FCU: Tích hợp van điều khiển tự động kết hợp van cân bằng để điều tiết chính xác lượng nước đi vào dàn trao đổi nhiệt dựa trên tín hiệu nhiệt độ phòng.

Chiller → Pump → Butterfly Valve → Balancing Valve → AHU → Control Valve → FCU → Return

Phân tích chuyên sâu

Hệ thống Chiller sử dụng những loại van nào?

Van bướm

Van bướm đảm nhiệm chức năng đóng mở tuyến chính của hệ thống. Với đặc trưng phù hợp cho các đường ống có đường kính lớn (DN lớn) và giá thành thấp, van bướm giúp tối ưu chi phí đầu tư ban đầu mà vẫn đảm bảo khả năng đóng ngắt dòng chảy nhanh chóng.

Van bi

Van bi được ứng dụng tại các đường ống kích thước nhỏ hơn như nhánh cấp cho FCU. Ưu điểm lớn nhất của van bi là khả năng đóng mở nhanh, độ kín hoàn toàn tuyệt đối, ngăn chặn tình trạng rò rỉ lưu chất khi hệ thống ngưng hoạt động.

Van cân bằng

Van cân bằng là thiết bị cốt lõi để duy trì sự ổn định thủy lực. Chúng giúp cân bằng lưu lượng nước qua các nhánh, từ đó tiết kiệm điện năng vận hành cho bơm và giảm thiểu tổn thất áp suất trên toàn hệ thống đường ống.

Van điều khiển

Van điều khiển (Motorized Valve, Electric Valve, Pneumatic Valve) là các dòng van tự động nhận tín hiệu từ bộ điều khiển trung tâm (BMS hoặc thermostat) để thay đổi độ mở của đĩa van, giúp kiểm soát chính xác nhiệt độ không gian cần điều hòa.

Van một chiều

Van một chiều có nhiệm vụ ngăn chặn dòng chảy ngược, đặc biệt được lắp đặt ngay sau cụm bơm nước lạnh để bảo vệ cánh bơm không bị quay ngược chiều khi hệ thống dừng đột ngột.

Van giảm áp

Van giảm áp tự động điều chỉnh và duy trì áp suất ở mức ổn định tại các tầng thấp của tòa nhà cao tầng, bảo vệ thiết bị đầu cuối khỏi nguy cơ quá áp.

Van xả khí

Van xả khí được bố trí tại các điểm cao nhất của đường ống nhằm loại bỏ bọt khí phát sinh trong quá trình tuần hoàn, ngăn ngừa hiện tượng ăn mòn cục bộ và búa nước.

Cấu tạo chung của van chiller

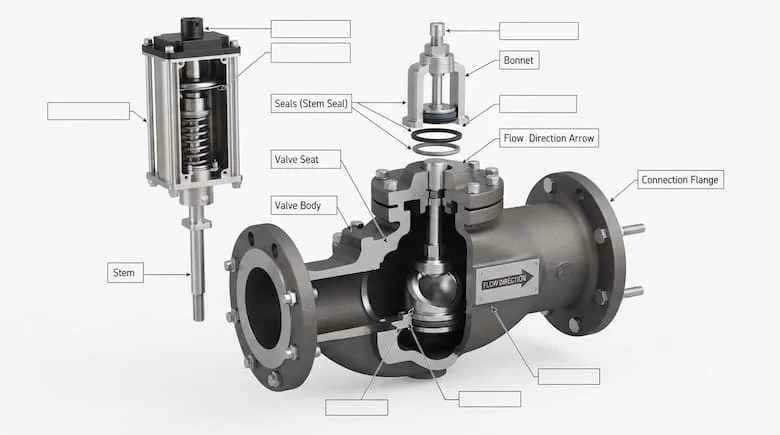

Một chiếc van HAVC tiêu chuẩn được cấu thành từ các bộ phận chính: thân van, ty van, đĩa van, seat (lót làm kín), gioăng và bộ truyền động.

Tùy theo môi trường làm việc và yêu cầu áp lực, vật liệu chế tạo thân van thường là gang, gang cầu, inox 304, inox 316 hoặc đồng. Các chất liệu này đảm bảo khả năng chống ăn mòn cao trong môi trường nước lạnh có pha hóa chất chống đông hoặc xử lý cáu cặn.

Các thông số kỹ thuật cần quan tâm

Khi thiết kế hoặc mua sắm, kỹ sư cơ điện cần nắm rõ các thông số kỹ thuật cốt lõi sau:

• DN (Diameter Nominal): Đường kính danh định của van, phải khớp hoàn toàn với kích thước ống.

• PN (Pressure Nominal): Áp suất làm việc danh định của van (ví dụ: PN16, PN25).

• Nhiệt độ: Giới hạn nhiệt độ dòng nước lạnh hoặc nước nóng mà van chịu được.

• Áp suất: Chênh lệch áp suất tối đa qua van ($\Delta P$ ).

• Lưu lượng Cv/Kv: Hệ số lưu lượng xác định khả năng đáp ứng dòng chảy của van.

• Kiểu kết nối & Tiêu chuẩn mặt bích: Lắp bích, nối ren hoặc kẹp wafer tuân theo các tiêu chuẩn quốc tế như DIN, ANSI, JIS.

• Kiểu điều khiển & Điện áp actuator: Điều khiển ON/OFF hay tuyến tính (Modulating), sử dụng nguồn điện 24V, 220V hay tín hiệu khí nén.

So sánh các loại van HVAC phổ biến

Tại sao lựa chọn đúng van HVAC lại quan trọng?

Việc lựa chọn chuẩn xác van HVAC ảnh hưởng trực tiếp đến hiệu suất COP của toàn hệ thống lạnh. Nếu van bị chọn sai kích cỡ hoặc không đúng chủng loại, hệ thống sẽ đối mặt với tình trạng tổn thất áp suất lớn, khiến bơm phải hoạt động quá tải, tiêu thụ điện năng tăng vọt và làm giảm tuổi thọ của cả máy nén chiller lẫn hệ thống đường ống. Độ ổn định nhiệt độ không gian sẽ bị phá vỡ, đồng thời chi phí bảo trì, sửa chữa định kỳ sẽ đội lên đáng kể.

Ứng dụng thực tế

Van HVACđược sử dụng ở đâu?

Các thiết bị van trong hệ thống nước lạnh hiện diện rộng rãi tại:

• Trung tâm thương mại và tòa nhà văn phòng cao tầng

• Khách sạn và khu nghỉ dưỡng cao cấp

• Bệnh viện và cơ sở y tế đòi hỏi tiêu chuẩn khắt khe về nhiệt độ

• Trung tâm dữ liệu (Data Center) cần làm mát liên tục 24/7

• Nhà máy sản xuất điện tử, thực phẩm và dược phẩm

Khi nào cần thay thế van HVAC?

Trong quá trình vận hành, nếu kỹ thuật viên phát hiện các dấu hiệu sau, cần tiến hành bảo dưỡng hoặc thay thế van ngay lập tức:

• Xuất hiện hiện tượng rò rỉ nước tại thân van hoặc cổ trục

• Van đóng không kín, gây thất thoát lưu lượng khi cô lập khu vực

• Van bị kẹt cơ học do cáu cặn hoặc rỉ sét lâu ngày

• Mô-men xoắn vận hành tăng bất thường

• Bộ truyền động (Actuator) báo lỗi hoặc hỏng bo mạch điều khiển tự động

Những sai lầm phổ biến khi lựa chọn van HVAC

• Chọn sai kích thước DN: Lựa chọn van quá lớn gây lãng phí và khó điều tiết, hoặc quá nhỏ gây cản trở dòng chảy.

• Sai thông số áp suất (PN): Lắp van có PN thấp hơn áp suất chịu tải thực tế của hệ thống dẫn đến nứt vỡ thân van.

• Sai vật liệu chế tạo: Sử dụng vật liệu không phù hợp với chất lượng nước tuần hoàn gây ăn mòn nhanh chóng.

• Không tính toán hệ số lưu lượng Cv/Kv: Dẫn đến hiện tượng van bị quá tải hoặc không đạt đủ lưu lượng thiết kế.

• Bỏ qua bước cân bằng hệ thống hoặc chọn sai loại actuator: Làm mất cân bằng thủy lực toàn tòa nhà.

Hướng dẫn / Checklist

Hướng dẫn lựa chọn van HVAC phù hợp

Để đảm bảo hiệu quả kỹ thuật và tối ưu chi phí đầu tư, hãy tuân thủ checklist từng bước sau đây:

• Xác định chính xác vị trí lắp đặt trong sơ đồ thủy lực.

• Chọn đúng loại van tương ứng với chức năng (đóng mở, điều tiết hay cân bằng).

• Tính toán lưu lượng thực tế và hệ số Kv của đường ống.

• Xác định đường kính danh định (DN) phù hợp với ống dẫn.

• Xác định mức áp suất làm việc (PN) của hệ thống.

• Lựa chọn vật liệu thân van và gioăng phù hợp với môi chất.

• Chọn bộ truyền động (Actuator) với nguồn điện và tín hiệu điều khiển tương thích.

• Lựa chọn thương hiệu uy tín đạt chuẩn công nghiệp HVAC.

• Kiểm tra tiêu chuẩn mặt bích và kết nối trước khi đặt hàng.

Lưu ý khi lắp đặt và bảo trì van HVAC

• Tuân thủ tuyệt đối hướng dòng chảy được dập nổi trên thân van.

• Đảm bảo khoảng cách bảo trì thông thoáng xung quanh van để dễ dàng thao tác tháo lắp.

• Siết bulong mặt bích đúng lực và theo hình chữ X để tránh làm biến dạng gioăng làm kín.

• Tiêm chất bôi trơn định kỳ cho các cơ cấu truyền động cơ học.

• Thực hiện kiểm tra rò rỉ bằng áp lực nước thử nghiệm trước khi đưa công trình vào vận hành chính thức.

• Hiệu chuẩn lại hành trình của van điều khiển điện định kỳ mỗi năm một lần.

Câu hỏi thường gặp

1.Van chiller có phải là van điều khiển không?

Không hoàn toàn. Van điều khiển chỉ là một nhánh nhỏ trong nhóm van HVAC. Van HVAC là thuật ngữ bao gồm tất cả các loại van lắp trên hệ thống nước lạnh, bao gồm cả van bướm, van bi, van một chiều và van cân bằng.

2.Van cân bằng và van điều khiển khác nhau như thế nào?

Van cân bằng dùng để thiết lập và cố định mức phân bổ lưu lượng thủy lực cho từng nhánh, trong khi van điều khiển tự động thay đổi độ mở liên tục theo tín hiệu nhiệt độ thời gian thực từ hệ thống BMS.

3.Hệ thống Chiller bắt buộc phải dùng van cân bằng không?

Có. Thiếu van cân bằng, các nhánh gần bơm sẽ nhận dư lượng nước trong khi các nhánh xa thiếu nước, dẫn đến tình trạng nơi quá lạnh, nơi không đủ lạnh và gây lãng phí điện năng nghiêm trọng.

4.Nên dùng van gang hay inox cho hệ Chiller?

Van gang cầu (Ductile Iron) là lựa chọn phổ biến và tối ưu chi phí cho phần lớn đường ống nước lạnh tiêu chuẩn. Van inox 304 hoặc 316 chỉ được ưu tiên dùng cho các hệ thống yêu cầu chống ăn mòn cao hoặc môi trường đặc thù trong nhà máy thực phẩm, hóa chất.

5.Van điều khiển điện hay khí nén tốt hơn?

Van điều khiển điện (Electric Actuator) được sử dụng rộng rãi nhất trong hệ thống HVAC thương mại nhờ tính ổn định, dễ đấu nối và tích hợp trực tiếp vào hệ thống BMS. Van khí nén thường được ứng dụng trong các dây chuyền công nghiệp nặng hoặc khu vực chống cháy nổ.

Tổng kết

Van chiller đóng vai trò là nhóm thiết bị cốt lõi trong hệ thống HVAC, trực tiếp đảm nhiệm các nhiệm vụ đóng mở, điều tiết, cân bằng và bảo vệ toàn bộ mạng lưới đường ống nước lạnh. Việc lựa chọn đúng chủng loại van dựa trên vị trí lắp đặt, lưu lượng, áp suất và chất liệu sẽ giúp tối ưu hóa hiệu suất làm lạnh, giảm thiểu tối đa tiêu hao năng lượng và kéo dài tuổi thọ vận hành cho toàn bộ hệ thống.
