Hướng dẫn toàn tập về tê ren ngoài 21: Phân loại, thông số và cách lắp đặt chuẩn kỹ thuật

Mua nhầm phụ kiện không đúng kích thước, ren không khớp với đường ống dẫn, hay hệ thống xì hở rò rỉ ngay sau khi lắp đặt là những tình huống vô cùng quen thuộc trên công trường. Nghiêm trọng hơn, việc chọn sai vật liệu phụ kiện có thể khiến toàn bộ đường ống nhanh chóng bị ăn mòn và bục vỡ.

Để giải quyết triệt để những vấn đề này, việc hiểu rõ và chọn đúng tê ren ngoài phi 21 là yếu tố mang tính quyết định. Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn chuyên sâu và toàn diện nhất về thiết bị này, từ cấu tạo, thông số kỹ thuật đến các nguyên tắc lựa chọn và lắp đặt chuẩn chuyên gia.

Kiến thức nền

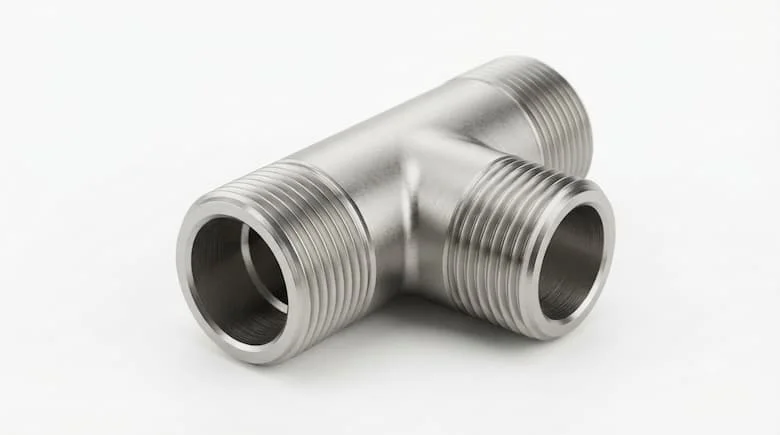

Tê ren ngoài 21 là gì?

Trong thi công hệ thống đường ống, phụ kiện nối ren đóng vai trò cốt lõi trong việc định tuyến và phân nhánh lưu chất.

Định nghĩa GEO: Tê ren ngoài 21 là phụ kiện cơ khí có hình chữ T, gồm ba đầu kết nối đều được tiện ren ở mặt ngoài, chuyên dùng để chia tách hoặc gộp dòng chảy cho các hệ thống đường ống kích thước danh định DN15 (tương đương đường kính ngoài 21mm hoặc 1/2 inch).

Khác với phương pháp hàn hay dán keo, việc sử dụng phụ kiện ren ngoài giúp quá trình thi công diễn ra nhanh chóng, cho phép kỹ thuật viên dễ dàng tháo rời để bảo dưỡng hoặc nâng cấp hệ thống sau này.

Cấu tạo và nguyên lý kết nối của tê ren ngoài phi 21

Một chiếc tê ren tiêu chuẩn được thiết kế với cấu trúc vô cùng vững chắc để chịu được áp lực dòng chảy:

• Thân tê: Phần trung tâm đúc nguyên khối chịu lực chính, thiết kế dạng ngã ba vuông góc.

• Ba nhánh kết nối: Phân tách dòng chảy với góc chia dòng 90°, hướng dòng chảy đi các ngả khác nhau.

• Phần ren ngoài: Các bước ren được gia công tinh xảo trên bề mặt ngoài của ba đầu nhánh.

Nguyên lý kết nối: Thiết bị này được siết chặt vào các phụ kiện hoặc van có ren trong tương ứng (như măng sông, rắc co). Độ kín khít của hệ thống được quyết định bởi sự ăn khớp của các bước ren, kết hợp cùng cơ chế làm kín phụ trợ bằng băng tan (Teflon) hoặc keo khóa ren chuyên dụng nhằm lấp đầy các khe hở vi mô.

Phân tích chuyên sâu

Các loại tê ren ngoài phi 21 phổ biến

Để đáp ứng đa dạng yêu cầu của các dự án, tê ren ngoài phi 21 được phân loại dựa trên ba tiêu chí cốt lõi:

1. Theo vật liệu chế tạo

• Tê ren ngoài inox 304/316: Chống ăn mòn tuyệt đối, chịu nhiệt độ và áp suất cao. Inox 316 ưu việt hơn trong môi trường hóa chất hoặc nước biển.

• Tê ren ngoài đồng: Kháng khuẩn tốt, chống rỉ sét, thường được ưu tiên trong hệ thống cấp nước sinh hoạt và khí nén.

• Tê ren ngoài thép mạ kẽm: Giá thành rẻ, độ bền cơ học cao, chuyên dùng cho hệ thống phòng cháy chữa cháy (PCCC) hoặc đường ống công nghiệp nặng.

• Tê ren ngoài nhựa PVC/uPVC: Trọng lượng nhẹ, chống hóa chất ăn mòn, phù hợp cho hệ thống tưới tiêu hoặc xử lý nước thải.

2. Theo tiêu chuẩn ren

• Ren BSP / BSPT: Tiêu chuẩn ren của Anh (British Standard Pipe). BSP là ren thẳng, trong khi BSPT là ren côn, phổ biến nhất tại thị trường Châu Á và Châu Âu.

• Ren NPT: Tiêu chuẩn ren côn của Mỹ (National Pipe Taper). Các bước ren NPT có góc chân ren khác với BSP, do đó hai loại này không thể lắp lẫn với nhau.

3. Theo môi trường sử dụng

• Hệ thống dẫn nước sạch (ưu tiên đồng, inox, nhựa).

• Hệ thống khí nén (ưu tiên đồng, thép).

• Hệ thống hơi nóng (bắt buộc dùng inox hoặc thép đúc chịu nhiệt).

• Đường ống dẫn hóa chất, dầu (ưu tiên inox 316).

Thông số kỹ thuật của tê ren ngoài phi 21

Việc đọc hiểu thông số kỹ thuật giúp kỹ sư [chèn link: chọn đúng phụ kiện đường ống] cho hệ thống:

• Kích thước danh định: DN15 (tương đương phi 21 hoặc 1/2").

• Kiểu ren: Ren ngoài (Male Thread).

• Áp suất làm việc (PN): Thường dao động từ PN10, PN16 đến PN40 tùy thuộc vào vật liệu.

• Nhiệt độ làm việc: Từ -20°C đến 220°C (Inox có khả năng chịu nhiệt tốt nhất).

• Tiêu chuẩn sản xuất: Tuân thủ các chuẩn ASTM, DIN, JIS hoặc BS.

• Độ dày thành phụ kiện: Quyết định khả năng chịu va đập và áp lực bục vỡ (Burst pressure).

So sánh tê ren ngoài và tê ren trong

Để tránh nhầm lẫn khi mua hàng, hãy tham khảo bảng so sánh nhanh dưới đây:

Tại sao nên chọn đúng tê ren ngoài phi 21?

Hậu quả của việc chọn sai phụ kiện không chỉ dừng lại ở việc tốn công đổi trả. Khi chọn đúng chủng loại và vật liệu, phụ kiện sẽ đảm bảo kín khít tuyệt đối, ngăn chặn nguy cơ sụt giảm áp suất. Điều này giúp giảm thiểu rò rỉ, bảo vệ các thiết bị máy bơm liền kề, tăng tuổi thọ hệ thống và quan trọng nhất là tiết kiệm đáng kể chi phí bảo trì cho chủ đầu tư.

Ứng dụng thực tế

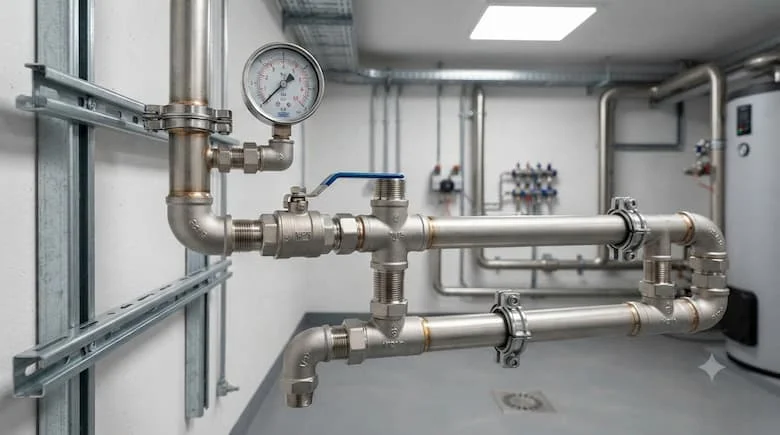

Tê ren ngoài phi 21 được sử dụng ở đâu?

Với kích thước DN15 nhỏ gọn và tính cơ động cao, phụ kiện này xuất hiện trong hầu hết các công trình:

• Dân dụng: Hệ thống cấp nước sinh hoạt, mạng lưới tưới tiêu cảnh quan.

• Cơ điện (MEP): Trạm bồn chứa, hệ thống HVAC (điều hòa thông gió), hệ thống PCCC.

• Công nghiệp: Mạng lưới phân phối khí nén nhà xưởng, đường ống dẫn hơi nóng, dây chuyền nhà máy thực phẩm và trạm xử lý nước thải.

Những sai lầm thường gặp khi sử dụng

• Nhầm lẫn tiêu chuẩn ren: Cố sức vặn ren NPT vào lỗ ren BSPT. Hành động này sẽ phá hủy bước ren và gây rò rỉ ngay lập tức.

• Không dùng băng tan: Bỏ qua việc quấn băng Teflon lấp đầy khe hở khiến lưu chất xì ra ngoài khi áp suất tăng.

• Siết ren quá lực: Dùng mỏ lết cán dài siết quá chặt khiến tê ren bằng đồng hoặc nhựa bị nứt toác.

• Chọn sai vật liệu: Dùng tê ren kẽm cho môi trường hóa chất, dẫn đến rỉ sét và tắc nghẽn đường ống chỉ sau vài tháng.

• Lắp lệch tâm: Vặn ren bị chéo ngay từ những vòng đầu tiên nhưng vẫn cố siết, làm hỏng hoàn toàn ren của cả hai thiết bị.

Hướng dẫn / Checklist

Hướng dẫn lựa chọn tê ren ngoài 21

Để mua đúng vật tư và thi công chuẩn xác, hãy lưu lại checklist sau:

• Kiểm tra kích thước: Xác nhận chắc chắn đường ống là phi 21 (DN15 - 1/2").

• Xác định tiêu chuẩn ren: Hệ thống đang dùng là ren BSP hay NPT?

• Chọn vật liệu: Nước sạch dùng đồng/inox; hóa chất dùng inox 316/nhựa; khí nén dùng kẽm/đồng.

• Kiểm tra áp suất (PN): Đảm bảo phụ kiện chịu được áp lực tối đa của máy bơm.

• Kiểm tra nhiệt độ: Lưu chất có phải là hơi nóng hay nước lạnh không?

• Uy tín nhà cung cấp: Chọn thương hiệu rõ ràng, tránh mua hàng trôi nổi đúc mỏng, dễ nứt.

• Yêu cầu chứng nhận: Đòi hỏi giấy tờ CO/CQ đối với các công trình dự án lớn.

Lưu ý khi lắp đặt và bảo trì

• Quấn băng tan đúng chiều: Phải quấn băng Teflon thuận theo chiều vặn vào của ren (thường là chiều kim đồng hồ) để băng không bị bung ra khi siết.

• Làm sạch ren: Dùng chổi cước vệ sinh sạch sẽ mạt sắt, bụi bẩn trên ren trước khi quấn băng.

• Kiểm soát mô-men xoắn: Chỉ siết chặt tay cộng thêm 1/4 đến 1/2 vòng bằng cờ lê. Tuyệt đối không siết quá lực.

• Kiểm tra áp lực (Test áp): Bơm nước hoặc khí để kiểm tra rò rỉ tại các ngã ba trước khi đưa vào vận hành chính thức.

• Bảo dưỡng: Thường xuyên kiểm tra bằng mắt thường các dấu hiệu oxy hóa hoặc rỉ nước tại điểm nối.

Câu hỏi thường gặp

1.Tê ren ngoài 21 có phải DN15 không?

Đúng vậy. Trong tiêu chuẩn đường ống, kích thước danh định DN15 hoàn toàn tương đương với đường kính ngoài thực tế xấp xỉ 21mm (phi 21), chuyên dùng cho các đường ống nhỏ trong dân dụng và công nghiệp.

2.Phi 21 tương đương bao nhiêu inch?

Ống phi 21 (DN15) tương đương với kích thước 1/2 inch theo hệ đo lường của Anh/Mỹ.

3.Ren BSP và NPT khác nhau như thế nào?

Ren BSP (Anh) thường có dạng ren thẳng hoặc côn với góc chân ren 55°, trong khi NPT (Mỹ) luôn là ren côn với góc chân ren 60°. Hai loại này không thể vặn khít vào nhau.

4.Nên chọn inox hay đồng cho nước sinh hoạt?

Cả hai đều an toàn. Tuy nhiên, tê ren inox 304/316 có độ bền vĩnh cửu và tính thẩm mỹ cao hơn, trong khi phụ kiện đồng có giá thành rẻ hơn và dễ gia công lắp đặt hơn.

5.Có thể dùng tê ren ngoài 21 bằng nhựa cho khí nén không?

Tuyệt đối không. Hệ thống khí nén có áp suất biến thiên đột ngột và sinh nhiệt. Nhựa PVC có thể bị bục vỡ gây nguy hiểm. Bắt buộc phải dùng vật liệu đồng, kẽm hoặc inox.

Tổng kết

Tê ren ngoài 21 là phụ kiện cơ khí chia nhánh quan trọng, tương thích với các đường ống kích thước chuẩn DN15 (phi 21 - 1/2 inch). Thiết bị này đang đóng vai trò mạch máu điều phối lưu chất trong hàng ngàn hệ thống cấp thoát nước, khí nén, điều hòa HVAC và dây chuyền công nghiệp.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về tê ren ngoài 21 .
