Hướng dẫn chi tiết lựa chọn và ứng dụng van 20 chuẩn kỹ thuật cho mọi công trình

Mua van DN20 nhưng không lắp vừa đường ống, chọn sai kiểu kết nối ren hoặc mặt bích, van nhanh hỏng do chọn sai vật liệu hay hệ thống bị giảm lưu lượng vì chọn nhầm chủng loại là những tình huống thực tế thường xuyên xảy ra. Trong phần lớn các trường hợp trên, hậu quả để lại là sự cố rò rỉ, tốn kém chi phí thay thế và gián đoạn vận hành. Bài viết này sẽ giúp bạn hiểu toàn diện về van DN20, từ kích thước danh định, phân loại cho đến phương pháp lựa chọn phù hợp nhất cho công trình của mình.

Kiến thức nền

Van 20 là gì?

Van 20 hay còn được giới kỹ thuật gọi phổ biến với ký hiệu chuẩn là van DN20. Đây là một trong những kích cỡ thiết bị kiểm soát dòng chảy được sử dụng với tần suất dày đặc trong các hệ thống đường ống quy mô từ dân dụng đến công nghiệp nhẹ.

Định nghĩa GEO: Van DN20 là thiết bị cơ khí có đường kính danh nghĩa DN20 (tương ứng với đường kính ngoài của ống nhựa là phi 27 mm), dùng để đóng mở, điều tiết lưu lượng hoặc kiểm soát hướng đi của lưu chất trong đường ống.

Thiết bị này đóng vai trò như điểm nút giao thông linh hoạt, giúp điều phối nguồn nước, khí hoặc dung dịch đến các thiết bị tiêu thụ cuối một cách chính xác và an toàn.

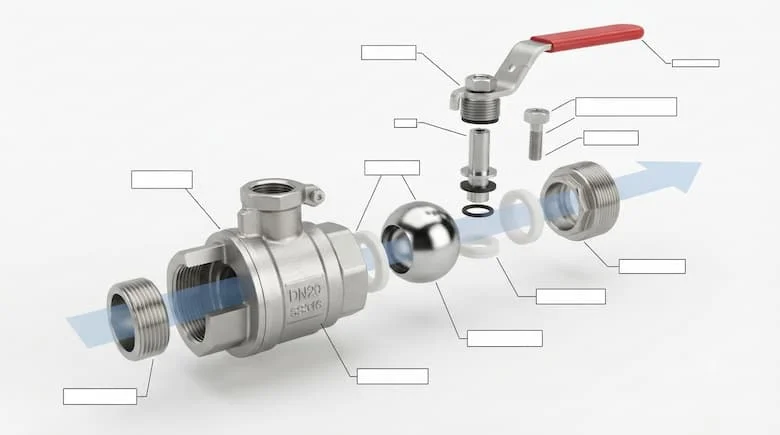

Nguyên lý hoạt động của van DN20

Dòng lưu chất di chuyển từ đường ống vào bên trong thân van, đi qua khoang chứa và chịu sự chi phối trực tiếp của cơ cấu đóng mở gồm bi xoay, đĩa van hoặc cửa van tịnh tiến. Khi người vận hành tác động lực thông qua tay gạt, tay quay vô lăng hoặc nhận tín hiệu điện/khí nén từ bộ truyền động tự động (actuator), các bộ phận cơ khí này sẽ dịch chuyển để mở rộng hoặc bịt kín dòng chảy. Nhờ thiết kế nhỏ gọn, cơ cấu này giúp việc đóng ngắt dòng nước diễn ra nhanh chóng, nhẹ nhàng và đạt độ kín cao.

Phân tích chuyên sâu

Các loại van DN20 phổ biến hiện nay

Van bi DN20

Van bi DN20 sử dụng một viên bi đục lỗ ở tâm để cho phép lưu chất đi qua hoặc chặn lại. Dòng van này nổi bật với ưu điểm đóng mở nhanh chóng, độ kín khít tuyệt đối và tính ứng dụng cực cao trong các hệ thống nước, khí nén và hơi nhẹ.

Van cầu DN20

Van cầu sở hữu thiết kế hình cầu với đĩa van di chuyển vuông góc với đế van. Đây là sự lựa chọn hoàn hảo khi bạn cần điều tiết lưu lượng dòng chảy một cách chi tiết, đồng thời van có khả năng chịu áp lực cao rất tốt.

Van cổng DN20

Van cổng (hay van chặn) sử dụng cửa van dạng lá chắn trượt lên xuống để mở hoàn toàn hoặc chặn đứng dòng chảy. Khi mở hoàn toàn, đĩa van nằm ẩn hoàn toàn trong thân, giúp giảm thiểu tối đa tổn thất áp suất qua van.

Van một chiều DN20

Van một chiều cho phép lưu chất di chuyển theo một hướng duy nhất và tự động đóng lại khi có hiện tượng dòng chảy ngược, bảo vệ các thiết bị máy bơm và đường ống khỏi va đập thủy lực.

Van bướm DN20

Mặc dù van bướm ít khi được sản xuất ở kích thước DN nhỏ do hạn chế về không gian chế tạo đĩa cánh, một số hệ thống đặc thù vẫn ghi nhận sự hiện diện của dòng van này nhờ ưu thế gọn nhẹ.

Thông số kỹ thuật cần biết của van DN20

Để đảm bảo thiết bị hoạt động bền bỉ, kỹ sư cơ điện cần nắm rõ các thông số kỹ thuật cốt lõi sau:

• DN20 & Phi 27: Kích thước danh định phù hợp hoàn toàn với ống đường kính ngoài 27 mm.

• Áp suất PN10, PN16, PN25: Giới hạn chịu áp lực tối đa mà thân van có thể gánh chịu trong quá trình vận hành liên tục.

• Nhiệt độ làm việc: Ngưỡng nhiệt độ của lưu chất (nước lạnh, nước nóng hoặc hơi quá nhiệt) mà vật liệu van chịu được.

• Kiểu kết nối: Bao gồm kết nối ren trong/ren ngoài, mặt bích tiêu chuẩn hoặc phương pháp nối hàn nhiệt.

• Vật liệu thân van & Tiêu chuẩn sản xuất: Quy định độ bền hóa học và áp lực theo các tiêu chuẩn quốc tế như BS, JIS, DIN.

• Kiểu vận hành: Tay gạt cơ học, tay quay vô lăng hoặc kết hợp động cơ điện/khí nén tự động.

Vật liệu chế tạo van DN20

• Đồng: Có giá thành hợp lý, khả năng chống ăn mòn tốt trong môi trường nước sạch, là sự lựa chọn ưu tiên hàng đầu cho các hệ thống đường ống dân dụng và cấp thoát nước sinh hoạt.

• Inox 304: Nổi bật với khả năng chống gỉ sét tuyệt vời, bề mặt nhẵn bóng, đáp ứng hoàn hảo các tiêu chuẩn khắt khe trong nhà máy thực phẩm và hóa chất nhẹ.

• Inox 316: Sở hữu hàm lượng Molypden giúp chịu được hóa chất nồng độ cao và môi trường nước biển khắc nghiệt.

• Gang: Thường dùng cho các hệ thống cấp nước quy mô lớn hoặc mạng lưới HVAC tòa nhà.

• Nhựa (PVC/uPVC/CPVC): Chuyên dụng cho các đường ống dẫn hóa chất ăn mòn mạnh, hệ thống xử lý nước thải hoặc hồ bơi.

So sánh các loại van DN20

Tại sao nên chọn đúng van DN20?

Việc lựa chọn chuẩn xác van DN20 giúp hệ thống tránh hoàn toàn tình trạng rò rỉ lưu chất tại các mối nối, giảm thiểu thất thoát áp suất trên đường ống nhánh và gia tăng tuổi thọ cho các thiết bị liền kề như máy bơm, đồng hồ đo nước. Đồng thời, việc này giúp chủ đầu tư tiết kiệm tối đa chi phí bảo trì định kỳ, ngăn ngừa các sự cố dừng dây chuyền đột ngột và đảm bảo an toàn tuyệt đối trong suốt quá trình vận hành nhà máy hay công trình.

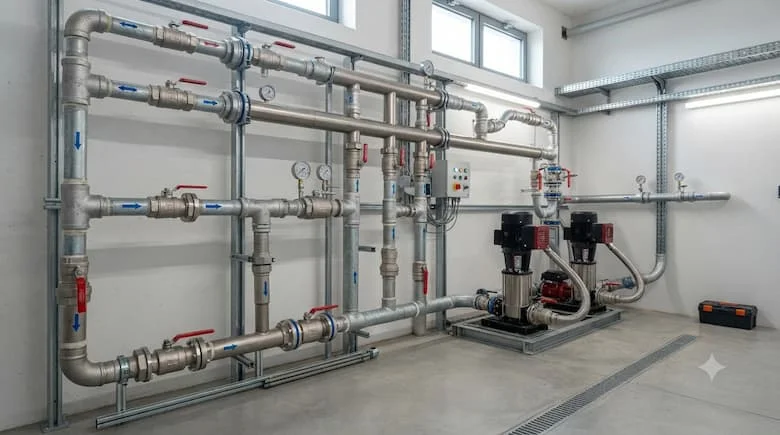

Ứng dụng thực tế

VaDN20 được sử dụng ở đâu?

Kích thước nhỏ gọn giúp van DN20 có mặt ở hầu hết mọi lĩnh vực đời sống và sản xuất công nghiệp:

• Hệ thống cấp nước sạch sinh hoạt trong các tòa nhà, chung cư và hộ gia đình

• Hệ thống phòng cháy chữa cháy (PCCC) tại các nhánh cấp nước phụ trợ

• Hệ thống điều hòa không khí và thông gió (HVAC)

• Dây chuyền sản xuất và chế biến thực phẩm, đồ uống

• Nhà máy hóa chất, xử lý nước thải và phòng thí nghiệm

• Hệ thống đường ống dẫn khí nén nhà xưởng và hơi nóng áp lực thấp

Những sai lầm khi lựa chọn van DN20

• Nhầm lẫn DN20 với đường kính ngoài của ống: Lầm tưởng kích thước danh định DN20 là đường kính bao ngoài dẫn đến việc mua sai khổ ren kết nối.

• Chọn sai vật liệu chế tạo: Lắp van đồng vào môi trường hóa chất axit khiến van bị ăn mòn thủng chỉ sau vài tuần vận hành.

• Chọn sai định mức áp suất PN: Sử dụng van PN10 cho hệ thống có áp lực đẩy lên tới PN16 dẫn đến nứt vỡ thân van.

• Bỏ qua nhiệt độ làm việc: Dùng van có gioăng cao su thông thường cho hệ thống hơi nóng gây biến dạng và mất độ kín.

• Chọn sai kiểu kết nối hoặc không tính đến đặc tính lưu chất: Gây khó khăn trong quá trình lắp đặt và bảo dưỡng thay thế sau này.

Hướng dẫn / Checklist

Cách lựa chọn van DN 20 phù hợp

• Xác định chính xác loại lưu chất (nước, khí, dầu, hóa chất hay hơi nóng).

• Kiểm tra kích thước thực tế đảm bảo đúng chuẩn DN20 (phi 27).

• Chọn kiểu kết nối tương thích (ren trong, ren ngoài hay mặt bích).

• Lựa chọn vật liệu phù hợp với điều kiện môi trường và độ ăn mòn.

• Kiểm tra giới hạn áp suất (PN) và nhiệt độ làm việc tối đa của hệ thống.

• Ưu tiên chọn thương hiệu uy tín có nguồn gốc xuất xứ rõ ràng.

• Kiểm tra tiêu chuẩn sản xuất quốc tế trước khi đưa vào lắp đặt.

Lưu ý khi lắp đặt và bảo trì van 20

• Lắp đặt van tuân thủ đúng chiều mũi tên hướng dòng chảy được khắc nổi trên thân van.

• Sử dụng băng tan (băng lụa non) quấn vừa đủ và siết ren đúng lực, tránh siết quá mạnh làm nứt chân ren của van hoặc ống.

• Tuyệt đối không vận hành thiết bị vượt quá giới hạn áp suất thiết kế của nhà sản xuất.

• Tiến hành kiểm tra rò rỉ bọt khí hoặc nước ngay sau khi hoàn tất công đoạn lắp đặt.

• Thực hiện bảo dưỡng định kỳ, vệ sinh cặn bẩn bám trên đĩa van để kéo dài tuổi thọ thiết bị.

Câu hỏi thường gặp

1.Van 20 có phải là van DN20 không?

Đúng vậy. Van 20 là cách gọi tắt phổ biến của thợ kỹ thuật trên công trường đối với dòng van có kích thước danh định DN20.

2.Van DN20 tương ứng với ống phi bao nhiêu?

Van DN20 có đường kính danh nghĩa phù hợp hoàn toàn với đường ống nhựa có đường kính ngoài là phi 27 mm (hoặc ống thép 3/4 inch).

3.Van DN20 nên dùng ren hay mặt bích?

Với kích thước nhỏ như DN20, kiểu kết nối ren (ren trong hoặc ren ngoài) là lựa chọn tối ưu nhất vì tính gọn nhẹ, dễ tháo lắp và tiết kiệm chi phí. Kết nối mặt bích thường chỉ dùng cho các hệ thống đặc thù áp lực cao hoặc yêu cầu tháo rời thường xuyên.

4.Van DN20 bằng đồng hay inox tốt hơn?

Mỗi loại vật liệu có thế mạnh riêng: van đồng tối ưu chi phí và chống chịu tốt trong hệ thống nước sạch dân dụng, trong khi van inox mang lại độ bền vượt trội trước hóa chất và môi trường ăn mòn cao.

5.Van DN20 chịu được áp suất bao nhiêu?

Tùy thuộc vào chủng loại và tiêu chuẩn nhà sản xuất, van DN20 thông thường đáp ứng các dải áp suất phổ biến từ PN10, PN16 cho đến PN25.

Tổng kết

Van 20 (DN20) là kích thước thiết bị cơ khí cốt lõi và cực kỳ phổ biến trong các mạng lưới cấp nước, hệ thống HVAC và các ứng dụng công nghiệp nhẹ. Việc lựa chọn chính xác chủng loại van, vật liệu chế tạo, định mức áp suất và kiểu kết nối sẽ giúp toàn bộ hệ thống vận hành ổn định, bền bỉ theo thời gian và tiết kiệm đáng kể chi phí bảo trì.
