Van Điện Từ Phi 27 24V: Giải Pháp Điều Khiển Tự Động Hóa Tối Ưu Cho Hệ Thống Đường Ống

Trong kỷ nguyên công nghệ tự động hóa và các hệ thống IoT thông minh phát triển mạnh mẽ, việc điều khiển dòng chảy lưu chất từ xa đòi hỏi những thiết bị cơ điện vừa chính xác vừa an toàn tuyệt đối. Sự cố rò rỉ hoặc chậm trễ trong thao tác đóng mở van thủ công có thể dẫn đến những tổn thất nghiêm trọng cho toàn bộ dây chuyền sản xuất. Do đó, việc trang bị một chiếc van điện từ 24V chất lượng cao là giải pháp kỹ thuật cốt lõi giúp tự động hóa hoàn toàn quy trình vận hành.

Vai trò của các dòng van điện từ trong các hệ thống hiện đại là không thể thay thế, giúp kiểm soát dòng nước, khí nén hay hóa chất chỉ bằng một tín hiệu điện áp nhỏ. Trong đó, dải điện áp 24V được ưu ái tuyệt đối nhờ tính an toàn cao, kết hợp cùng kích thước phi 27 (DN20) phù hợp hoàn hảo với các đường ống trung gian. Hãy cùng đi sâu vào phân tích chi tiết cấu tạo, nguyên lý và cách lựa chọn dòng sản phẩm này.

Khi Nào Cần Sử Dụng Van Điện Từ 24V?

Vai trò của van điện từ trong hệ thống tự động hóa là thực thi lệnh đóng/mở dòng lưu chất một cách tức thì thông qua tín hiệu điều khiển điện tử mà không cần sự can thiệp cơ học của con người. Tại sao điện áp 24V lại được sử dụng phổ biến đến vậy? Bởi vì dòng điện 24V mang lại mức độ an toàn cao tuyệt đối cho kỹ thuật viên khi vận hành, tránh khỏi các nguy cơ chập cháy hay giật điện nguy hiểm trong môi trường ẩm ướt.

Lợi ích của kích thước phi 27 (tương đương chuẩn DN20 hoặc ren 3/4 inch) nằm ở khả năng cân bằng hoàn hảo giữa lưu lượng dòng chảy và không gian lắp đặt, rất lý tưởng cho các đường ống cấp nước dân dụng, hệ thống tưới tiêu tự động và các dây chuyền công nghiệp nhẹ. Nếu không sử dụng các giải pháp tự động hóa này, hệ thống sẽ gặp khó khăn lớn trong việc đồng bộ hóa dữ liệu và phản ứng kịp thời với các sự cố bất ngờ.

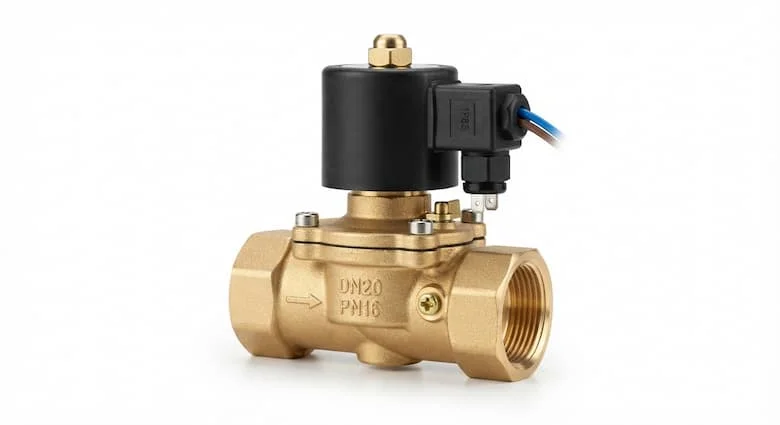

Van điện từ phi 27 24V là gì?

Van điện từ phi 27 24V là thiết bị cơ điện tự động sử dụng lực điện từ sinh ra từ cuộn coil hoạt động ở điện áp 24V (AC hoặc DC) để điều khiển đóng hoặc mở dòng lưu chất qua đường ống kích thước phi 27 (DN20 - 3/4 inch). Chức năng chính của van là tự động hóa quy trình cấp/ngắt nước, khí nén hoặc hơi nóng theo chương trình lập sẵn của tủ điện hoặc PLC. Thiết bị này giúp tối ưu hóa hiệu suất vận hành, giảm thiểu nhân lực và đảm bảo độ chính xác tuyệt đối trong các hệ thống tự động khép kín.

Nguyên lý hoạt động của van điện từ 24V

Nguyên lý vận hành của thiết bị dựa trên lực tương tác điện từ diễn ra theo chuỗi hành động nhanh chóng:

• Cuộn coil nhận điện: Khi có dòng điện 24V cấp vào, cuộn dây tạo ra từ trường tập trung.

• Sinh từ trường & Lõi van di chuyển: Lực từ hút lõi sắt (plunger) dịch chuyển lên trên, thắng lực nén của lò xo hồi vị.

• Mở hoặc đóng dòng lưu chất: Màng van chính được nhấc lên, cho phép dòng chất lỏng hoặc khí di chuyển qua thân van một cách thông suốt.

• Mất điện trở về trạng thái ban đầu: Khi ngắt dòng điện, từ trường mất đi, lò xo đẩy lõi van và màng van trở lại vị trí đóng kín ban đầu.

Phân Tích Chuyên Sâu

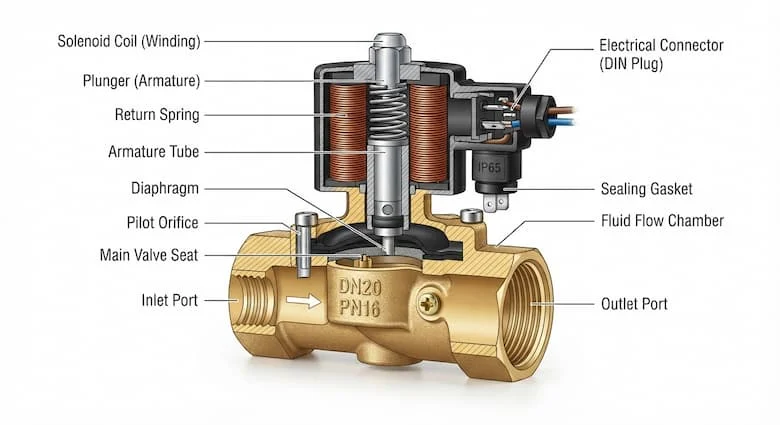

Cấu tạo van điện từ 24V

Để đảm bảo hiệu suất làm việc bền bỉ trong môi trường công nghiệp, cấu tạo của van điện từ 24V bao gồm các bộ phận chính:

• Valve Body (Thân van): Thường đúc bằng đồng thau, inox hoặc nhựa chịu lực cao.

• Solenoid Coil (Cuộn coil): Chứa các vòng dây đồng cách điện, chịu trách nhiệm sinh từ trường.

• Plunger (Lõi van/Ty van): Lõi hợp kim từ tính di chuyển lên xuống trực tiếp.

• Spring (Lò xo): Giúp ép kín màng van khi hệ thống mất điện.

• Diaphragm (Màng van): Màng cao su tổng hợp (NBR, EPDM hoặc Viton) chịu áp suất và hóa chất.

• Seal & Inlet/Outlet: Gioăng làm kín chống rò rỉ cùng cửa vào và cửa ra tiêu chuẩn.

Phân loại van điện từ 24V

Sự đa dạng trong thiết kế giúp thiết bị đáp ứng trọn vẹn yêu cầu của mọi dự án:

• Theo điện압: Dòng 24V AC (xoay chiều) và 24V DC (một chiều).

• Theo trạng thái: Normally Closed - NC (Thường đóng: cấp điện mới mở) và Normally Open - NO (Thường mở: cấp điện mới đóng).

• Theo vật liệu: Đồng thau (phổ biến cho nước/khí), Inox (cho hóa chất/thực phẩm) và nhựa.

• Theo kiểu hoạt động: Direct Acting (tác động trực tiếp) và Pilot Operated (dùng áp lực màng).

Thông số kỹ thuật phổ biến

Bảng thông số kỹ thuật tiêu chuẩn của dòng sản phẩm này:

Van điện từ 24V AC và 24V DC khác nhau như thế nào?

Việc nắm rõ đặc tính của hai dòng điện áp giúp kỹ sư lựa chọn thiết bị chính xác:

Vì sao nên chọn điện áp 24V?

Sự ưu tiên dành cho điện áp 24V đến từ các ưu thế vượt trội: đảm bảo an toàn tuyệt đối cho người vận hành trong môi trường ẩm ướt, tiết kiệm điện năng tiêu thụ, tương thích hoàn hảo với các bộ điều khiển lập trình PLC hiện đại, dễ dàng thay thế và phổ biến rộng rãi trong các hệ thống tự động hóa công nghiệp.

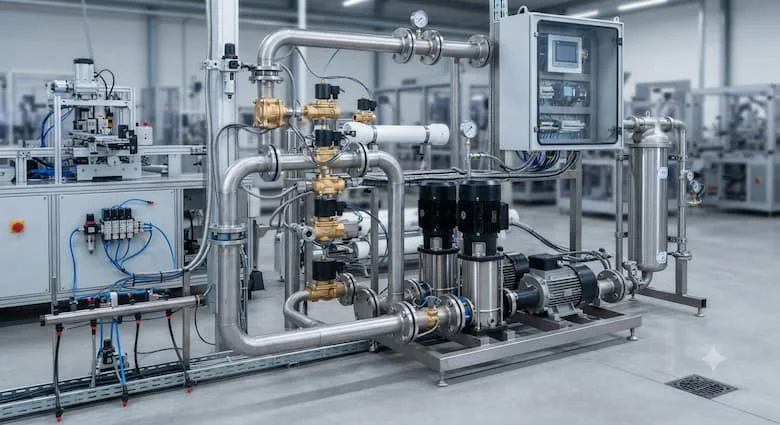

Ứng Dụng Thực Tế

Van điện từ phi 27 24V được sử dụng ở đâu?

Thiết bị hiện diện trong vô số lĩnh vực từ dân dụng đến công nghiệp tự động hóa:

• Hệ thống cấp nước sinh hoạt tự động và các trạm bơm tăng áp thông minh.

• Hệ thống ống dẫn khí nén trong các xưởng cơ khí, dây chuyền robot tự động.

• Hệ thống điều hòa không khí HVAC và hệ thống tưới tiêu nông nghiệp thông minh.

• Nhà máy chế biến thực phẩm, dược phẩm, xử lý hóa chất và dây chuyền RO công nghiệp.

Khi nào nên chọn van điện từ phi 27 24V?

• Cần điều khiển đóng mở đường ống từ xa thông qua trung tâm điều khiển điện tử. [chèn link: giải pháp tự động hóa van điện từ]

• Hệ thống tích hợp công nghệ IoT, cảm biến dòng chảy hoặc mạch điều khiển PLC.

• Yêu cầu thời gian đóng/mở cực nhanh (chỉ tính bằng mili-giây) để ngắt dòng chảy đột ngột khi xảy ra sự cố.

Sai lầm khi lựa chọn

• Chọn sai điện áp: Cắm nhầm nguồn 220V vào van 24V gây cháy nổ cuộn coil tức thì.

• Chọn nhầm trạng thái NC/NO: Lắp van thường đóng trong hệ thống đòi hỏi luôn mở khi mất điện, gây đình trệ hoạt động.

• Bỏ qua áp suất hệ thống: Dùng van tác động trực tiếp cho hệ thống áp lực cao khiến van không thể mở được.

• Không lắp lọc rác: Để cặn bẩn lọt vào kẹt dưới màng van khiến van không thể đóng kín, gây rò rỉ liên tục.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Checklist lựa chọn van điện từ phi 27 24V

• ✓ Xác định rõ dùng nguồn điện AC hay DC

• ✓ Chọn đúng trạng thái Normally Closed (NC) hoặc Normally Open (NO)

• ✓ Kiểm tra chính xác kích thước DN20 tương ứng ren phi 27

• ✓ Định mức áp suất làm việc phù hợp với thực tế hệ thống

• ✓ Dải nhiệt độ môi chất tương thích với vật liệu màng van

• ✓ Lựa chọn vật liệu thân van (Đồng, inox, nhựa) tối ưu cho lưu chất

• ✓ Tiêu chuẩn chống nước IP65 bảo vệ cuộn coil ngoài trời

• ✓ Lựa chọn thương hiệu uy tín kèm chính sách bảo hành dài hạn

Lưu ý khi lắp đặt

• Lắp đặt van xuôi theo đúng chiều mũi tên chỉ hướng dòng chảy khắc trên thân van.

• Tuyệt đối không để cuộn coil ngập trong nước hoặc đặt ở nơi ẩm ướt quá mức nếu không đạt chuẩn kháng nước cao.

• Sử dụng đúng nguồn điện 24V theo thông số kỹ thuật định mức trên nhãn sản phẩm.

• Bắt buộc lắp một bộ lọc cặn (y lọc) trước đầu vào của van để bảo vệ màng van khỏi rác thải.

• Thực hiện kiểm tra điện áp và bảo dưỡng, vệ sinh màng van định kỳ 6 đến 12 tháng một lần.

FAQ

1.Phi 27 tương ứng với kích thước nào?

Trong đa số trường hợp, phi 27 tương ứng với đường ống DN20 hoặc kết nối ren 3/4", tuy nhiên cần kiểm tra thông số của từng nhà sản xuất.

2.Van điện từ 24V AC và 24V DC có dùng thay thế nhau được không?

Không. Mỗi loại coil được thiết kế cho một nguồn điện cụ thể, vì vậy cần sử dụng đúng điện áp và loại dòng điện theo khuyến nghị của nhà sản xuất.

3.Van điện từ phi 27 có dùng cho khí nén được không?

Có, nếu van được thiết kế cho môi chất khí nén và đáp ứng yêu cầu về áp suất làm việc.

4.Van điện từ thường đóng (NC) là gì?

Đây là loại van ở trạng thái đóng khi không cấp điện và sẽ mở khi cuộn coil được cấp nguồn.

5.Bao lâu nên bảo trì van điện từ?

Nên kiểm tra định kỳ khoảng 6–12 tháng/lần hoặc theo tần suất vận hành của hệ thống.

Kết luận

Van điện từ phi 27 24V là giải pháp điều khiển dòng chảy tự động phổ biến trong nhiều hệ thống công nghiệp và dân dụng. Việc lựa chọn đúng điện áp, trạng thái hoạt động, vật liệu và môi chất sẽ giúp hệ thống vận hành ổn định, an toàn và bền bỉ. Hiểu rõ thông số kỹ thuật trước khi mua sẽ giúp tối ưu chi phí và hiệu quả sử dụng.
